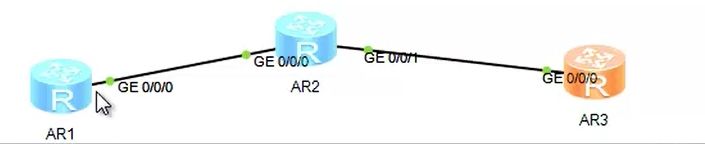

1. 实验拓扑
使用ENSP模拟器（版本V100R002C00 1.2.00.350）
2. 实验需求：
实现R1和R3之间互通
3. 实验步骤：
1) IP规划：
R1的g0/0/0的ip地址是202.106.1.2 30
R2的g0/0/0的ip地址是202.106.1.130
R2的g0/0/1的ip地址是202.106.2.1 30
R3的g0/0/0的ip地址是202.106.2.2 30
R3的loopback0的ip是3.3.3.3 255.255.255.0
配置脚本：
R1的配置如下：
[Huawei]int g0/0/0//用interface进（g0/0/0）接口
[Huawei-GigabitEthernet0/0/0]ipadd 202.106.1.2 30 //用ip address+地址+掩码为此接口配置ip
[Huawei-GigabitEthernet0/0/0]unshut //用unshutdown 命令激活
[Huawei-GigabitEthernet0/0/0]q//用quit 可以返回到上一位
[Huawei]
R2的配置如下：
[Huawei]sysname R2//用sysname更改主机名
[R2]int g0/0/0
[R2-GigabitEthernet0/0/0]ipadd 202.106.1.1 30
[R2-GigabitEthernet0/0/0]unshut
[R2]int g0/0/1
[R2-GigabitEthernet0/0/1]ipadd 202.106.2.1 30
[R2-GigabitEthernet0/0/1]unshut
R3的配置如下:
[Huawei]sysname R3
[R3]int g0/0/0
[R3-GigabitEthernet0/0/0]ipadd 202.106.2.2 30
[R3-GigabitEthernet0/0/0]unshut
在R3上添加一个环回口
[R3-GigabitEthernet0/0/0]intloop 0 //用interface+loopback+编号进入环回口
[R3-LoopBack 0]ipadd 3.3.3.3 3 255.255.255.0

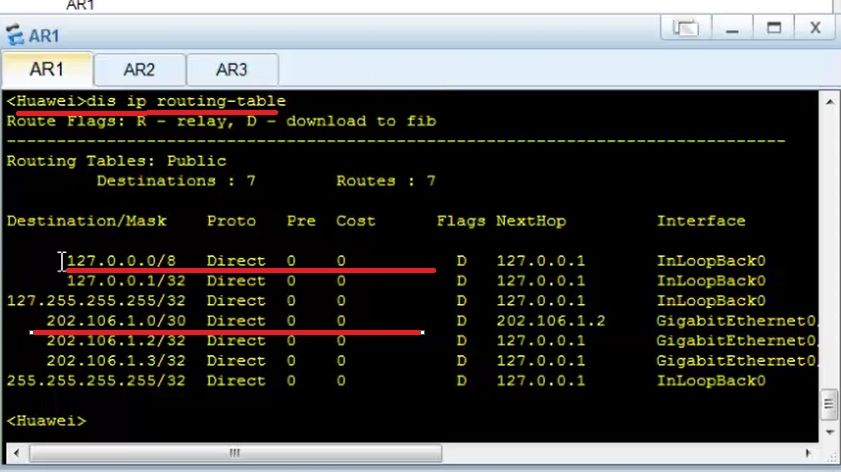

R1: [Huawei]dis iprouting-table //用dis ip routing-table 查看路由表
查看路由表时发现R1上只会包含和它直连的路由，比如环回口以及所配的1.0网段。路由器转发原理：当路由器收到一个数据包它会先查看路由表有没有到达数据包要去的目标地址所在的网段，如果有就会找到出口进行转发，如果没有就会直接把它丢弃。
如果想R1不把到达R3或2.0网段的数据包丢掉，就需要给R1配置默认路由或静态路由
[Huwei]ip route-static 0.0.0.0 0.0.0.0202.106.1.1 //默认路由：ip route-static 0.0.0.0 0.0.0.0+下一跳地址(0.0.0.0 0.0.0.0表示所有地址，这里的202.106.1.1为下一跳地址)

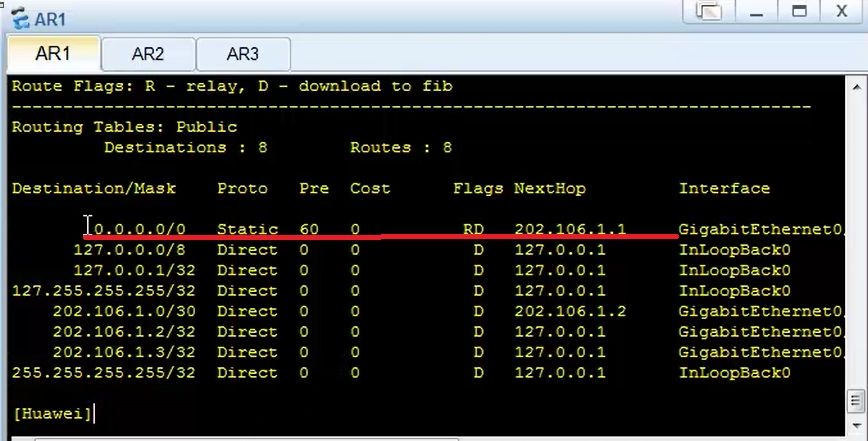

[Huawei]dis ip routing-table //查看路由表

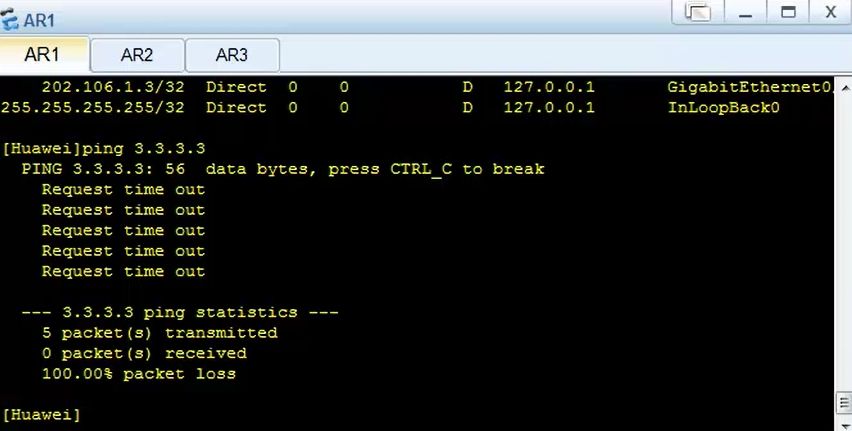

此时ping3.3.3.3还是不通，因为R1虽然没有把数据包丢掉，但当R1把数据包交给R2之后，R2路由表也并不知道3.3.3.3怎么走，因为并没有连在它自己身上，而是连在R3下面，所以R2这时会把数据包丢掉。

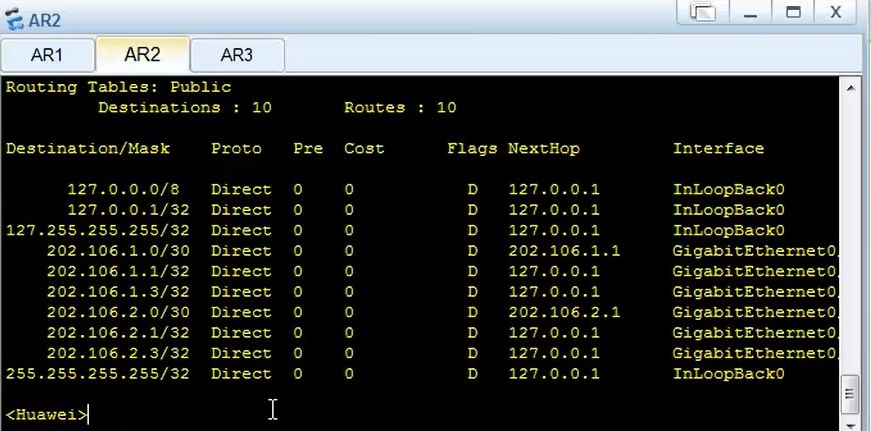

R2: [R2]dis ip routing-table //在R2上查看路由表
查看路由表时发现没有到达3.3.3.3的路由，为了R2不把数据包丢掉，做静态路由。R2只能做静态路由。
[R2]ip route-static 3.3.3.0255.255.255.0 202.106.2.2 // 静态路由：ip route-static 网段+掩码+下一跳地址，默认路由只有一个出口时才可以使用，默认路由是特殊的静态路由

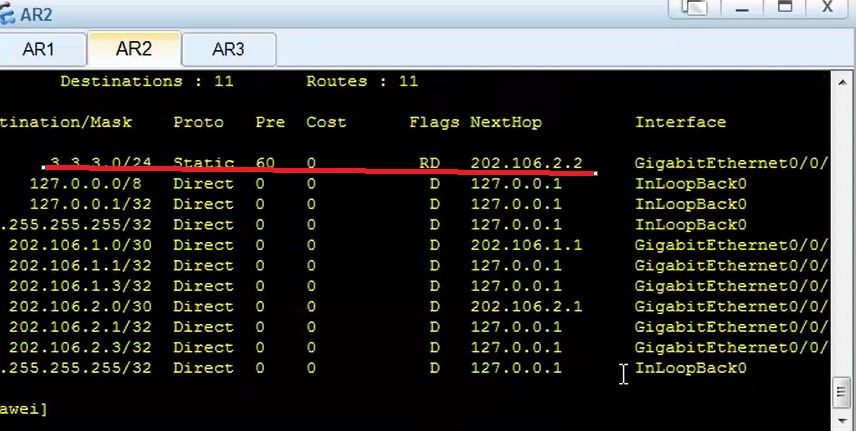

[R2]dis ip routing-table //查看路由表
这时当有一个数据包给R1目标地址是3.3.3.3的时候，R1把这数据包通过默认路由给R2的g0/0/0接口，当R2收到这个数据包后，发现是3.3.3.3就会把数据包给R3

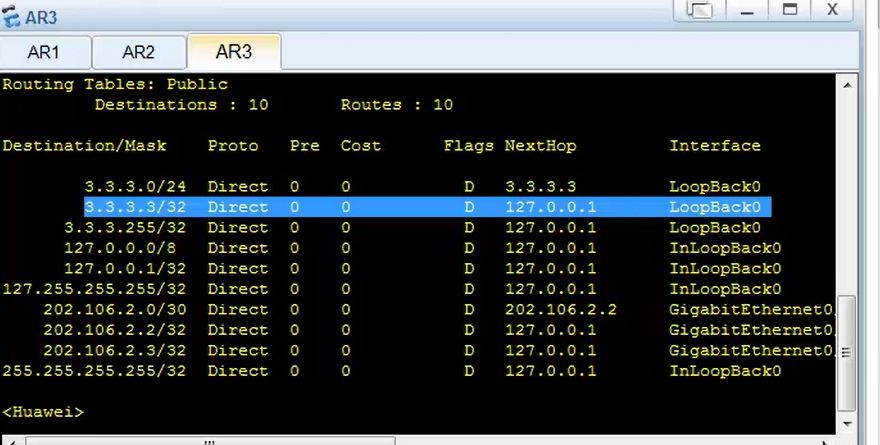

R3 : [R3]dis ip routing-table //在R3上查看路由表
把数据包回向202.106.1.2时，找路由表看是否知道202.106.1.0
这个网段怎么走，因为1.2这个地址属于1.0网段，明显不知道1.0网段怎么走，所以回包时会把数据包丢掉，因为不知道回程路由，要让R3不把数据包丢掉通过静态或默认路由
[R3]ip route-static 202.106.1.0255.255.255.252 202.106.2.1 //252是因为它是30掩码

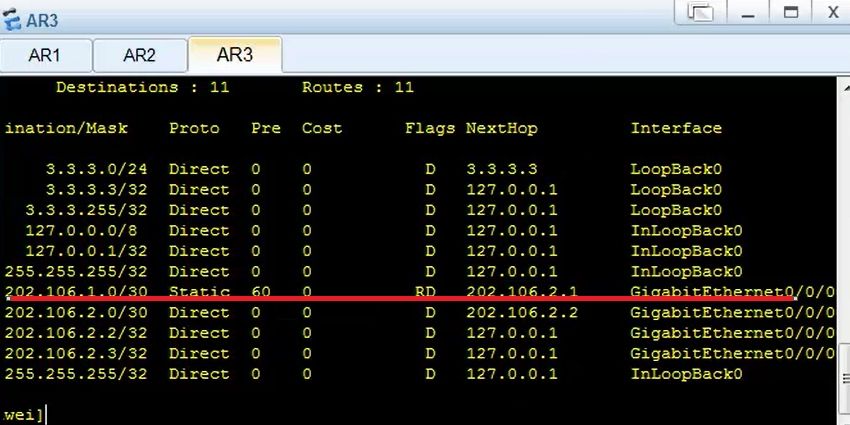

[R3]disip routing-table
再在R3查看路由表，发现明显知道1.0网段怎么走

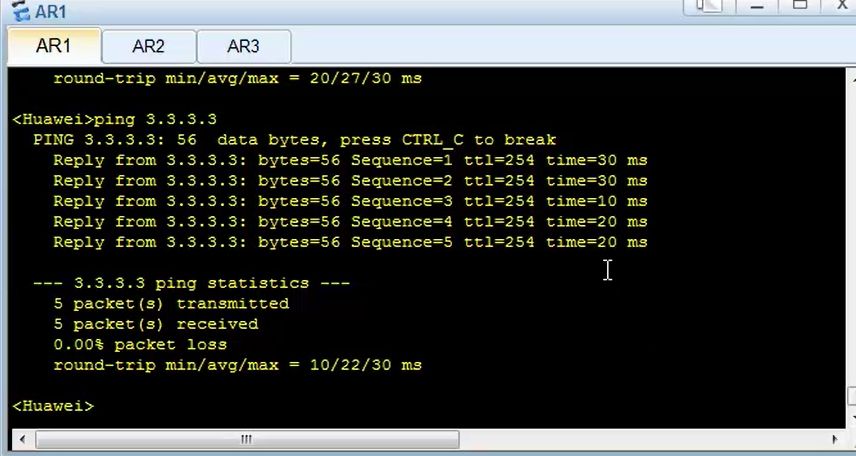

4. 结果验证
默认情况下是ping不通的，但是做了静态和默认路由以后就可以ping通
