2020年6月份公司搬到了现在地址办公，在机房调试完Cisco 4506E三层交换后，发现ping外网地址存在数据丢包现象，但不是太严重，在可接受范围内。

而门禁系统、监控系统均有部分设备串到了内网的交换机，客户WIFI系统与内网共用了一条上网专线出口，网元多且网络拓扑复杂，便没有急于排查隐患。

今年 9月份报线路故障，电信运维工程师上门测了一下光损值在正常范围，笔记本单机测试了5分钟数据包正常。闲聊时我提出ping外网掉包的问题，工程师说他只负责到光纤收发器出来这一段，可能是内网的问题要你们自己解决，便匆匆结了工单，赶下一单去了。

今年10月份时发现数据掉包严重时掉包率达到2%，影响到了公司业务系统，暗暗地下定决心必须要找出问题点彻底解决！

解题思路:

一、抓数据包分析（最小化原则：分别断开各系统，单独分析）

二、分析确定故障点

三、解决方案

一、抓数据包分析

1.内网分析：

笔记本电脑上安装wireshark，内网抓了约1万个数据包，并没有发现数据包异常。

2.客户WIFI系统分析：接入客户wifi系统，抓包发现ARP告警异常。

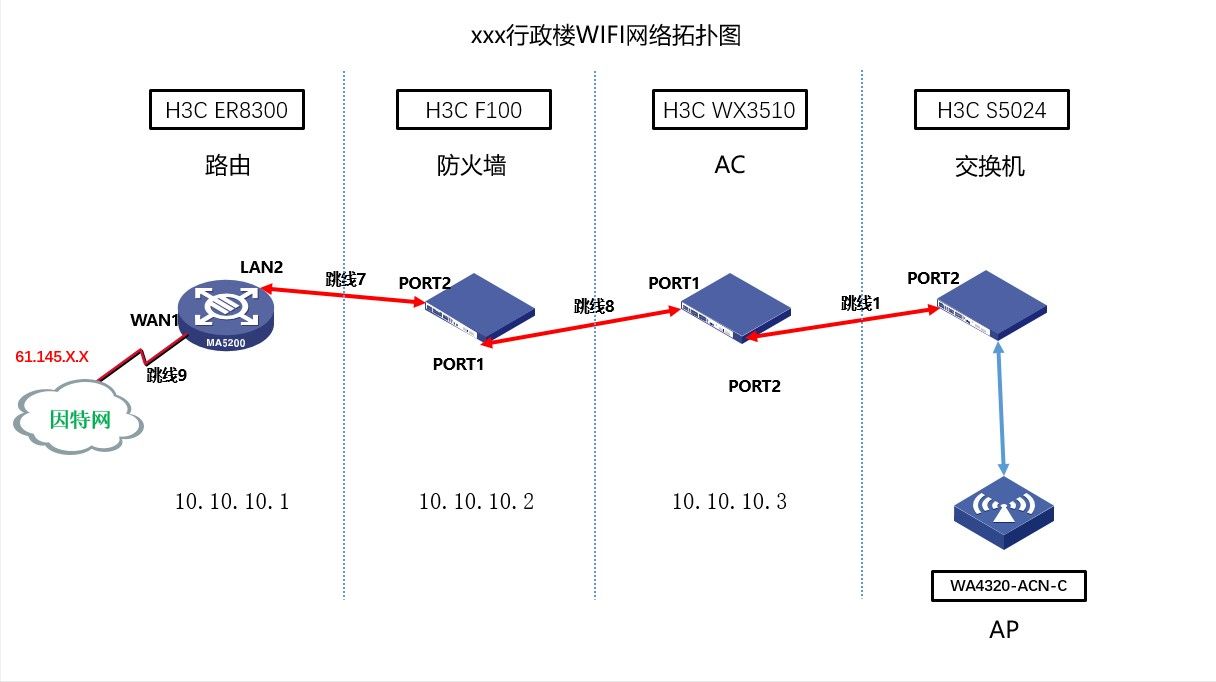

客户WIFI系统网络拓扑结构是主路由H3C ER8300 <--> 防火墙H3C F100 <--> 无线控制器H3C WX3510H <--> AP，带了60个AP覆盖6层办公楼。

客户WIFI网络拓扑

线路问题 or AP问题 or 用户接入终端设备问题 ？ 我不太确定

只能做最小化分析，每一层单独抓包分析后 ，发现只要接到了路由器上，都会出现ARP告警。

经历几番跌打滚爬，路由器上 “ARP安全” 中启用 “ARP防护” 后，ARP告警异常解决了，但外网掉包问题依旧存在。

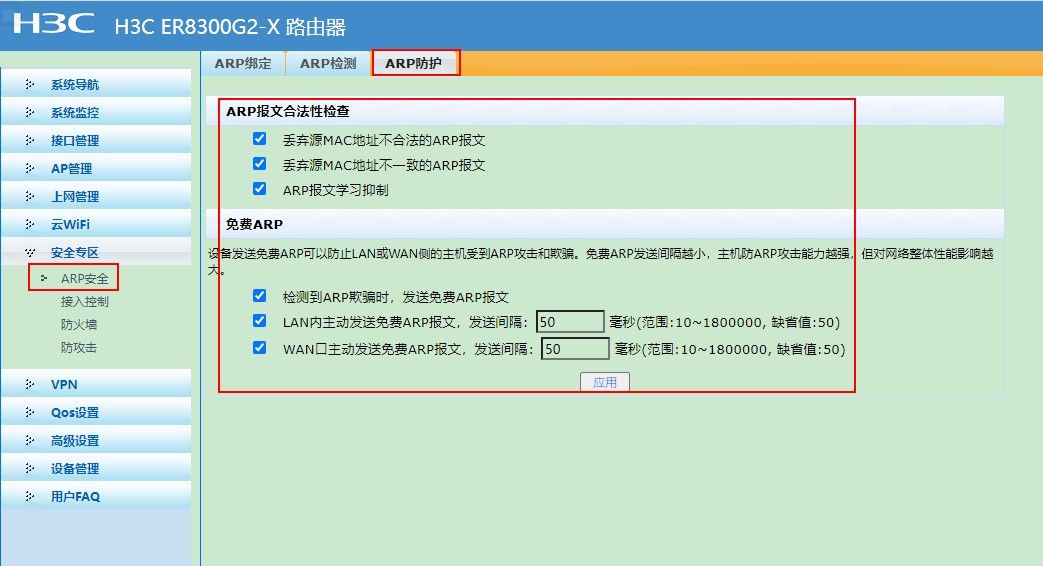

ARP安全防护

3.门禁系统、监控系统分析：抓包都没发现异常。

转了一圈问题又回到了原点，那么换一个方向验证。

假设是内网某设备的问题导致的整个网络掉包，我用笔记本电脑(A)同时ping内网设备（三层交换机B、上网行为管理C）、电信公网ip网关(D)以及百度、163、qq等几个门户网站，则会出现内外网同时丢包的现象；

反之，如果ping内网设备（B、C）不丢包，且网关(D)及外网有数据掉包现象，则说明问题故障点不在内网，而是来自WAN口侧。

二、分析确定故障点

经过长时间持续ping测试验证，终端设备到三层交换机、上网行为管理均无丢包，而到电信网关、WAN网存在丢包，确认故障点：来自WAN口侧

拿起电话愉快地拨打中国电信光纤专线报障电话，接通后报上光纤接入号，等运维工程师上门处理吧。

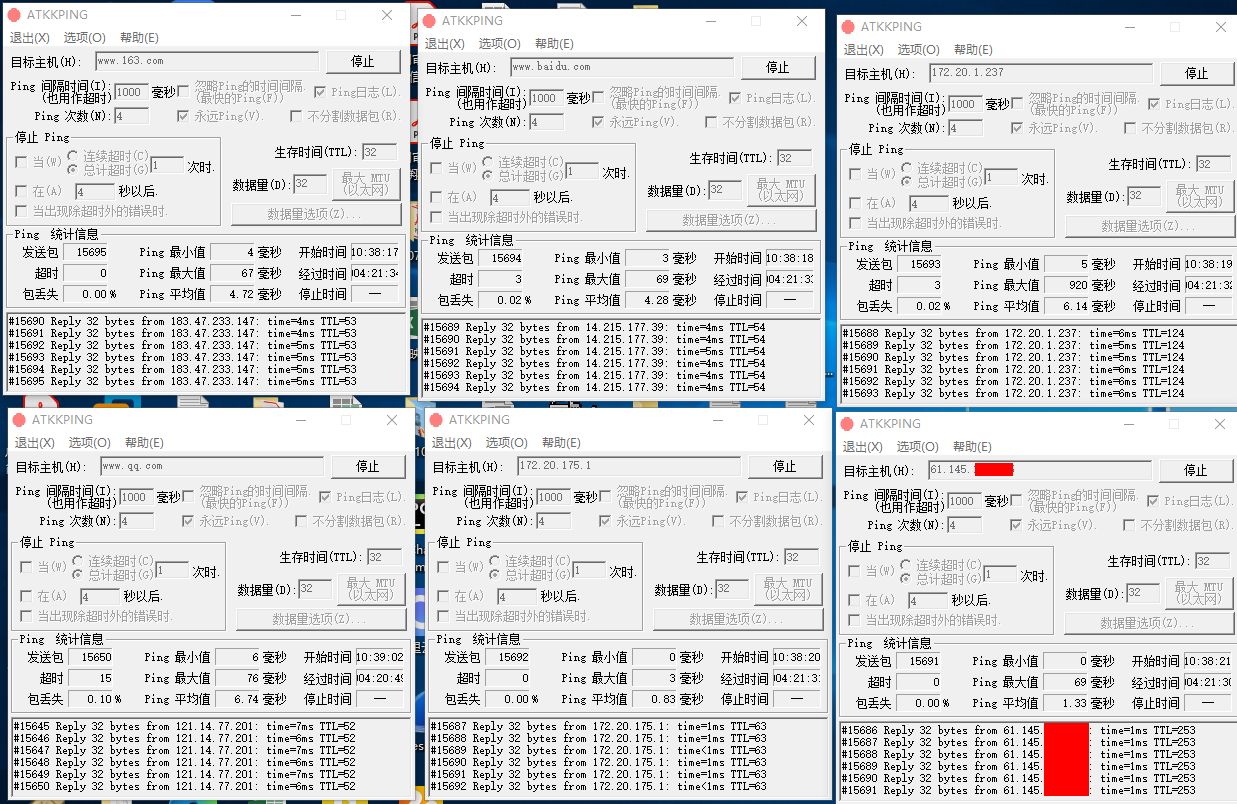

PING测试

三、解决方案

电话过后半小时，运维工程师响应了，约了上午10：30上门，期间我的笔记本电脑还在一直ping着。

运维工程师上门后，跟他反馈电话挂断后就没丢过包了，运维工程师答复先观察几个小时，下午他还在这片区域，有问题再过来。

出门后，运维工程师微信发信息告诉我，电信机房重新做了数据，并把工单截图发了给我。

我乍一看，发现这是电信路由策略的锅啊，新策略取消了ICMP，启用uRPF就不丢了......不丢了......心里暗暗吐槽一下

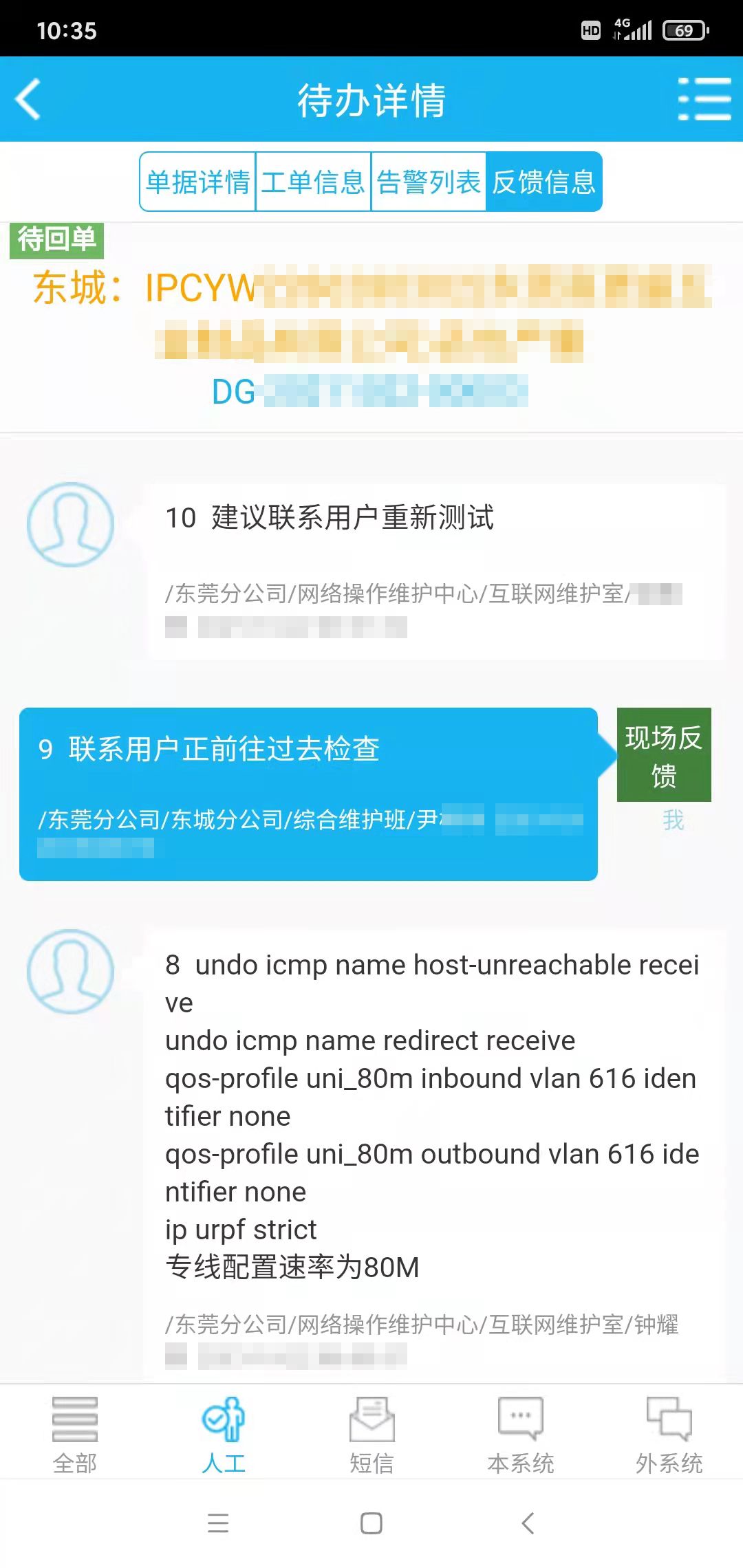

电信故障工单

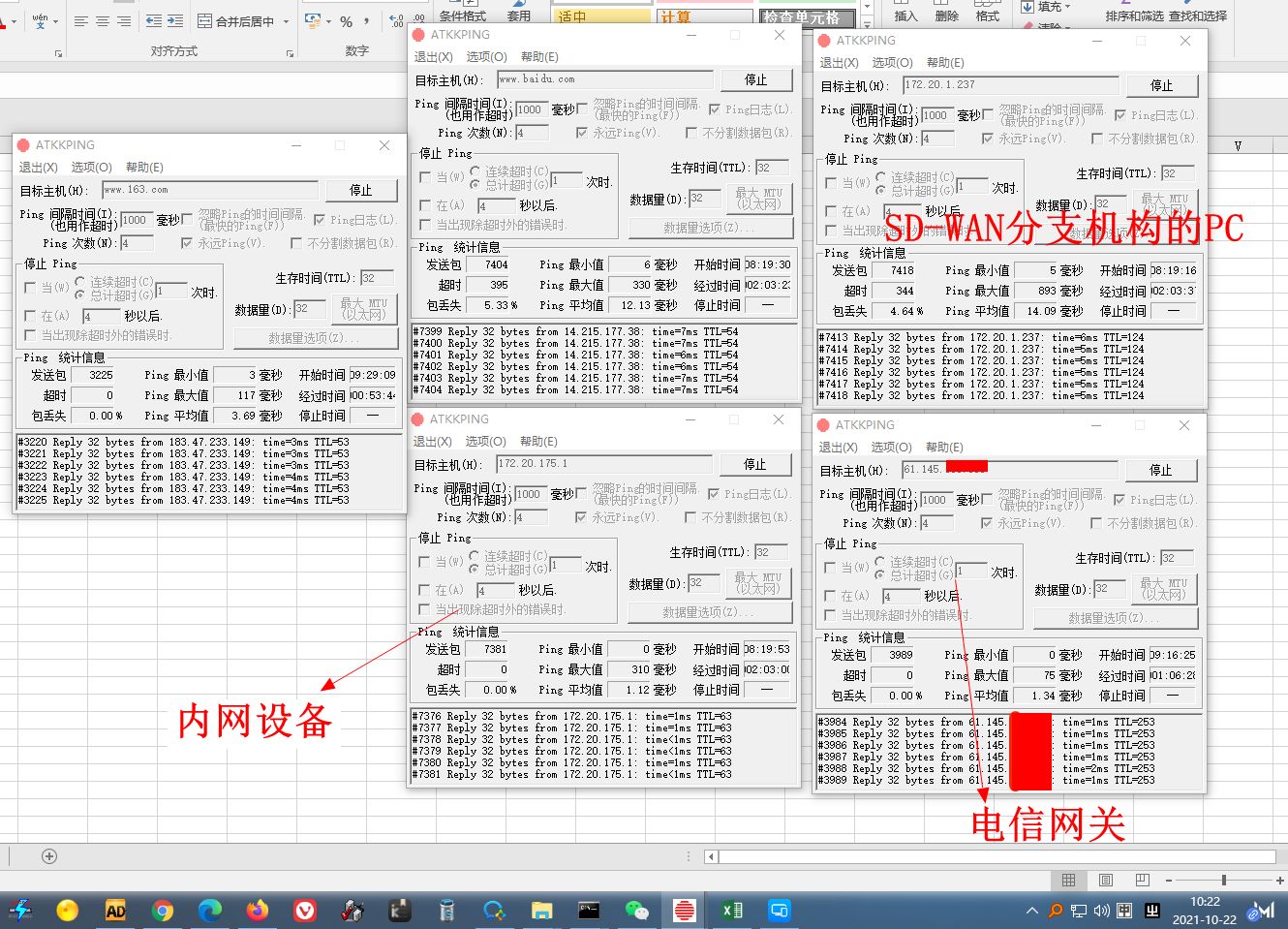

电信调整路由策略后ping值

到此持续了1年多的网络异常彻底解决。
