H3C出口路由器的PPPOE配置方法

2023-03-27 19:05:57

实验目的:理解H3C设备PPPOE相关配置的方法,内网DHCP地址分配,出口NAT地址转换的方法。

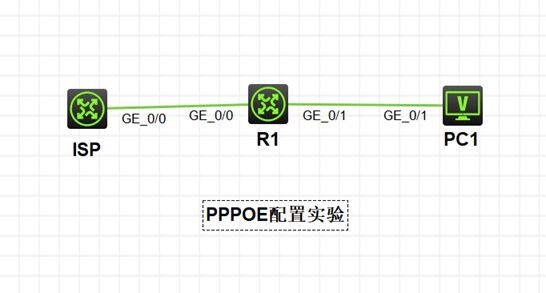

实验拓扑:ISP作为PPPOESERVER,R1用户网络的接入网关,是PPPOE Client设备

实验配置:

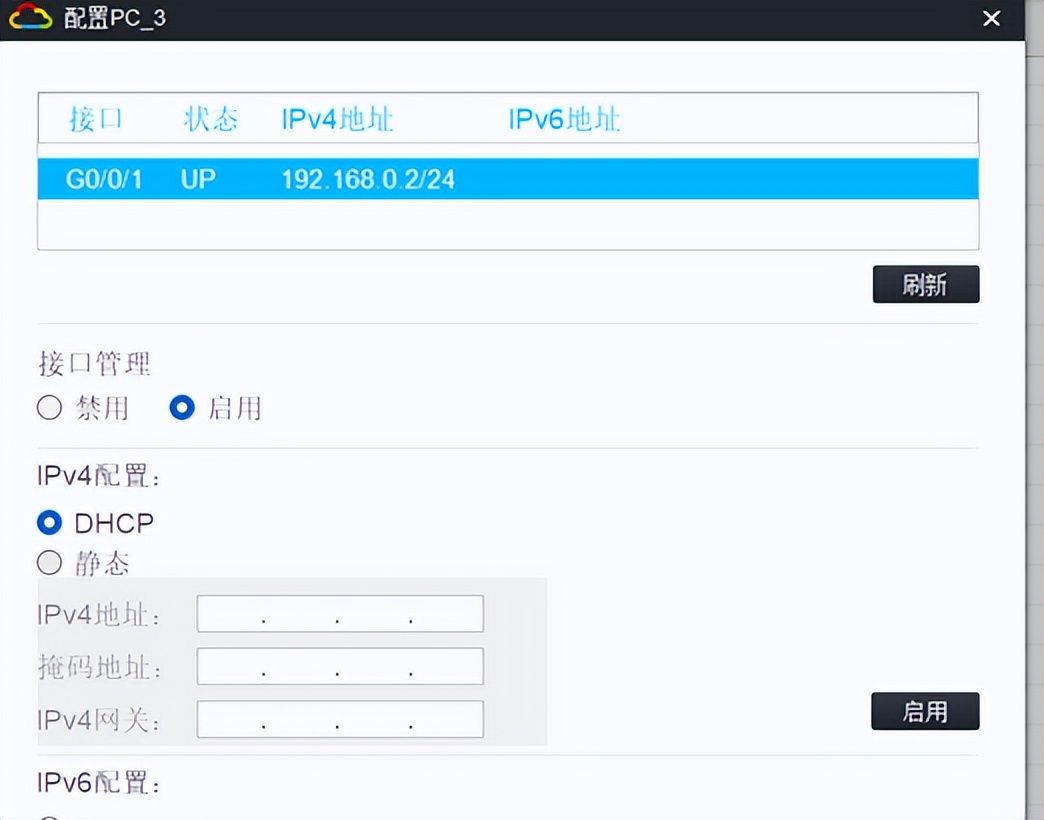

PC1设置为DHCP自动获取IP方式


ISP配置:

sysname ISP

local-user p1 class network

password simple 111

service-type ppp

//添加拨号用户账号密码

interface Virtual-Template1

ppp authentication-mode chap

ppp chap user p1

remote address 12.0.0.2

ip address 12.0.0.1 255.255.255.252

//配置PPPOE SEVER的虚拟模板


interface GigabitEthernet0/0

pppoe-server bind virtual-template 1

//接口绑定对应虚拟模板


R1的配置:

sysname R1

dhcp enable

//开启DHCP服务

dhcp server ip-pool 1

gateway-list 192.168.0.1

network 192.168.0.0 mask 255.255.255.0

dns-list 8.8.8.8

expired day 0 hour 8

//配置DHCP地址池

acl basic 2000

rule 0 permit source 192.168.0.0 0.0.0.255

//配置NAT转换的地址范围

interface Dialer1

mtu 1492

ppp chap password simple 111

ppp chap user p1

dialer bundle enable

dialer timer idle 0

ip address ppp-negotiate

nat outbound 2000

//配置拨号口MTU 用户名密码在线类型IP获取方式NAT的Easy IP模式

interface GigabitEthernet0/0

pppoe-client dial-bundle-number 1

//出接口绑定dialer 1口

interface GigabitEthernet0/1

ip address 192.168.0.1 255.255.255.0

//内网网关接口

ip route-static 0.0.0.0 0 Dialer1

//配置默认路由

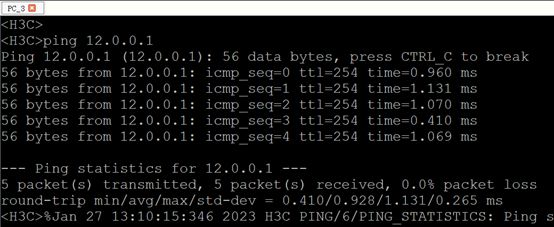

配置完成后测试PC获取地址正常,与ISP的连通性正常。

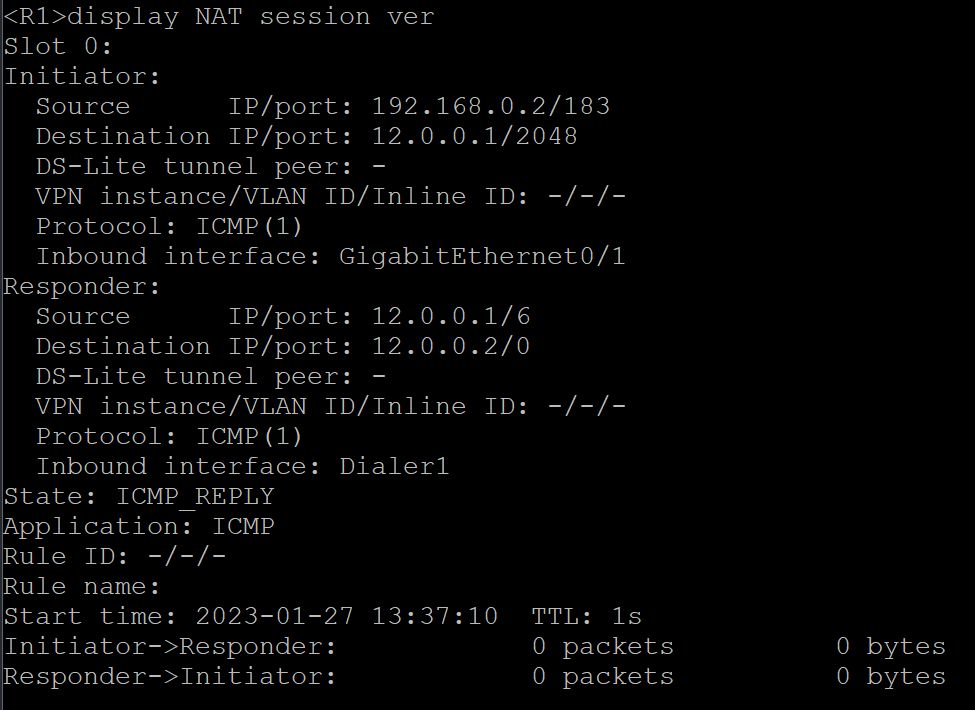

在路由器上查看NAT SESSION表详细信息,可以看到地址转换成功。
