前节回顾：

前一节，我给大家介绍了交换机VLAN产生原因，以及通过路由器和交换机VLAN配置解决广播风暴、网络分段。

本节引入：

本节给大家讲解路由基础知识，包括：路由概念，路由表，IP，网关，直接交付和间接交付，静态路由等。

一、路由基础介绍

路由是什么？

路由器提供了将异构网互联的机制，实现将一个数据包从一个网络发送到另一个网络。

路由就是指导IP数据包发送的路径信息。

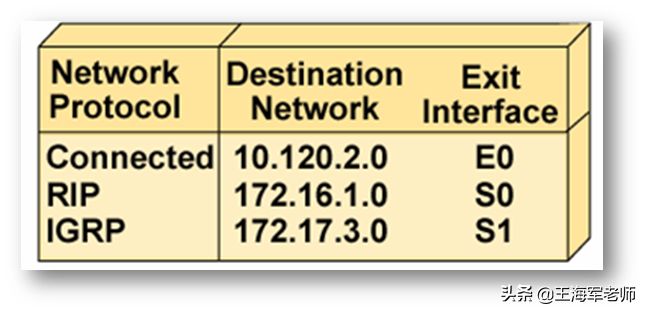

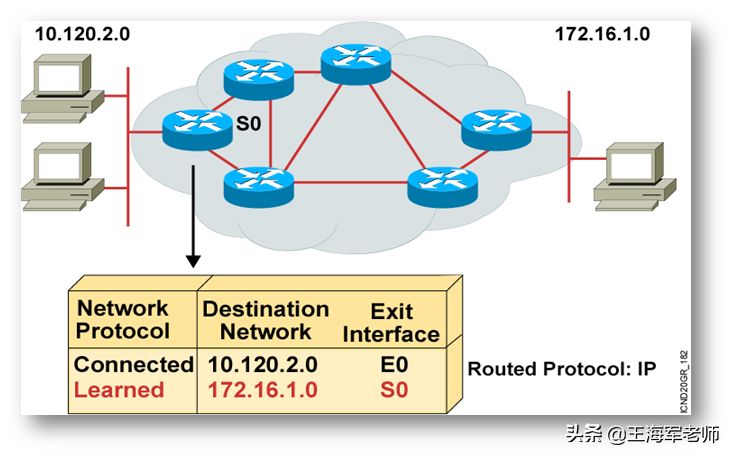

简化路由表的解释

• 目的地址：用来标识IP包的目的地址或目的网络。如下图的 10.120.2.0
• 输出接口：说明IP 包将从该路由器哪个接口转发。如下图的 E0
• 这条路由的意思是：要发送数据包到10.120.2.0这个网络去，可以从E0接口把它发出。

路由的来龙去脉

路由器如何知道应该把数据报转发到哪里呢？通过查找路由器里的路由表

路由表又是如何得到呢？通过路由算法。

路由算法有静态和动态之分

1、静态的路由是事先设定好的，其特点是简单和开销较小，但不能及时适应网络状态的变化。

2、动态的路由能较好地适应网络状态的变化，但实现起来较为复杂，开销也比较大。

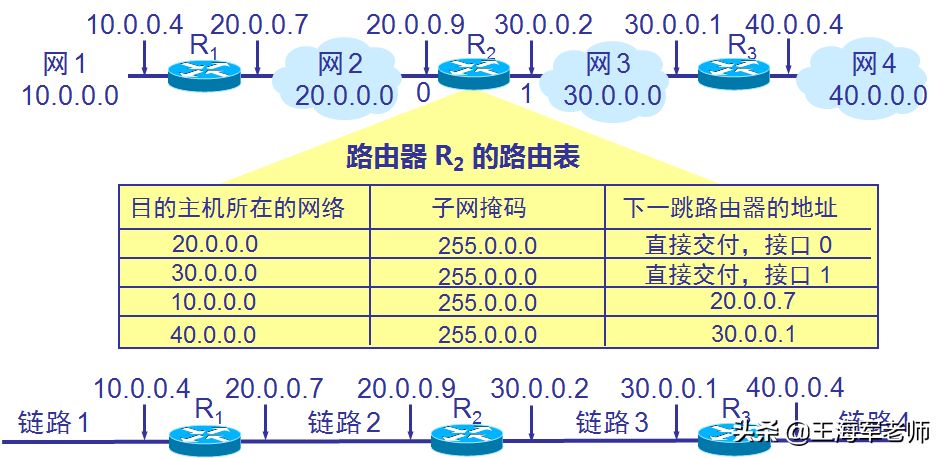

在路由表中，对每一条路由，主要的信息有（目的网络地址，子网掩码 下一跳地址）

二、案例引入

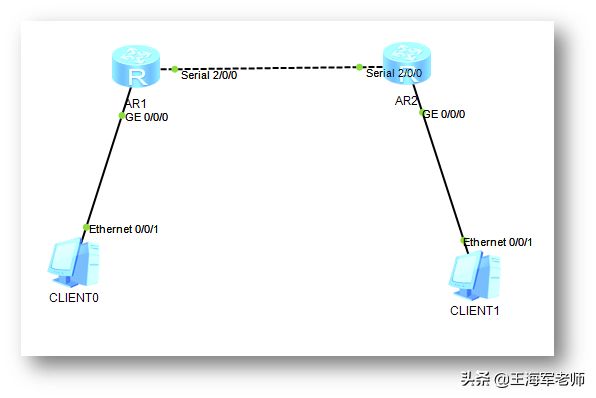

你是你们公司的网络管理员。当前网络中需要部署静态路由。购置了 两台华为AR路由器。你需要部署静态路由并测试其连通性。

三、实验步骤

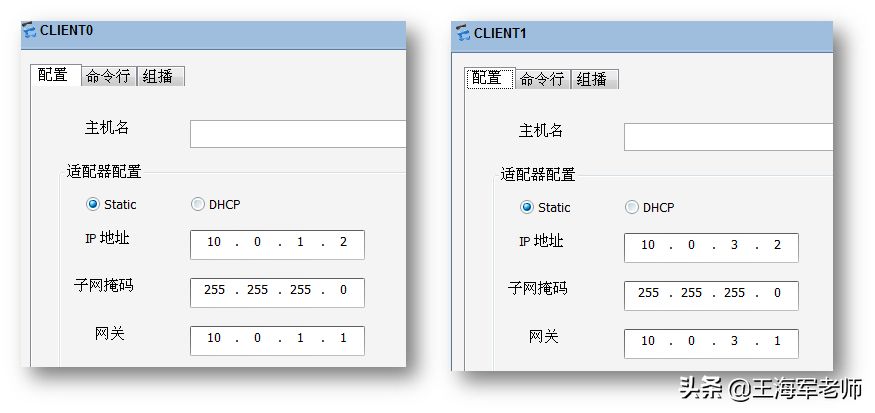

两台主机IP和网关的设置

主机的网关就是与它相连的路由器接口的IP

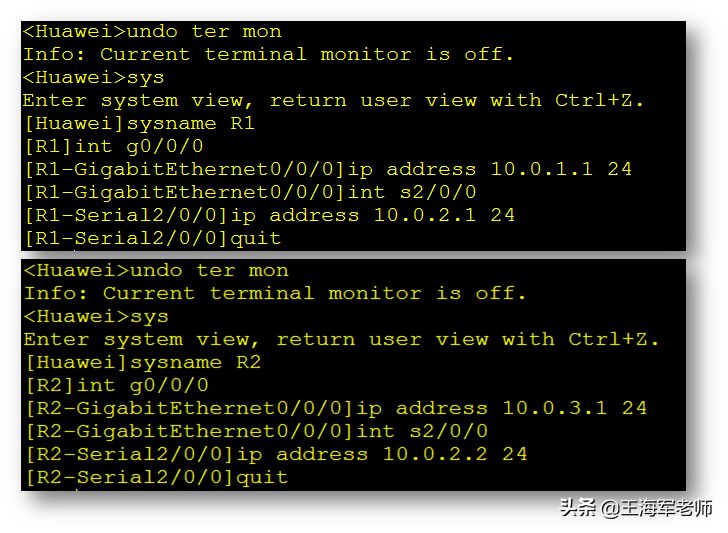

两台路由器接口IP的设置

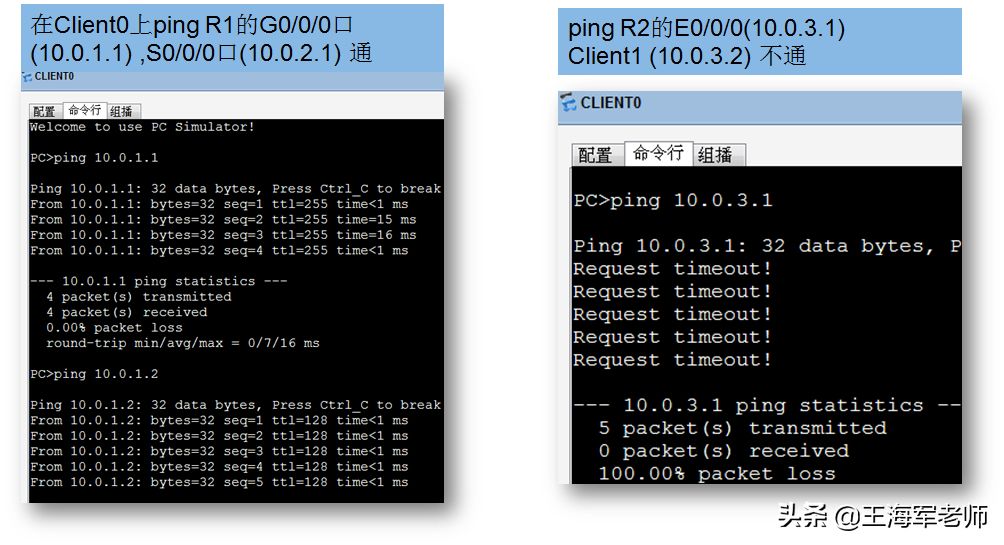

测试路由间连通性

网络故障分析

此时R1如果要与网络10.0.3.0网段通讯，则需要R1上有去往该网段的路由信息，并且R2上也需要有回到R1接口IP网段的路由信息。

以上测试结果显示R1无法与地址10.0.3.1和10.0.3.2地址通讯。使用display ip routing-table命令查看R1的路由表，发现R1的路由表里面没有去往这个网络的路由信息。

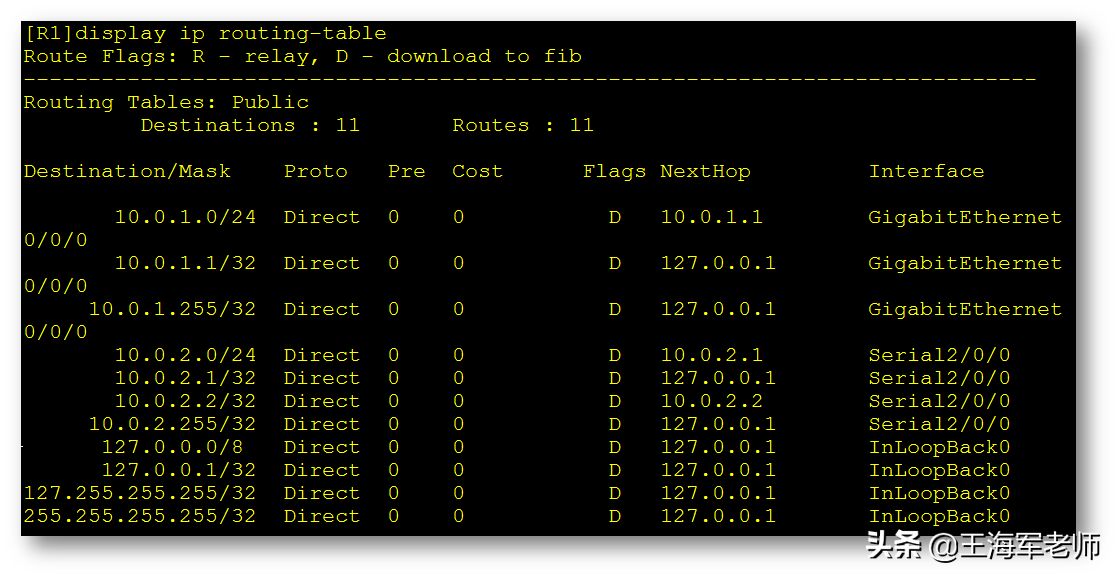

查看R1路由表

使用display ip routing-table命令来查看R1路由器的路由表信息

在R1路由上添加静态路由

R1的路由表上需要增加一条到达目的网络10.0.3.0的路由，表示要想到达10.0.3.0网络，需要经过R2(10.0.2.2)转发，同理，同理在R2上也需要增加一条到10.0.1.0路由。

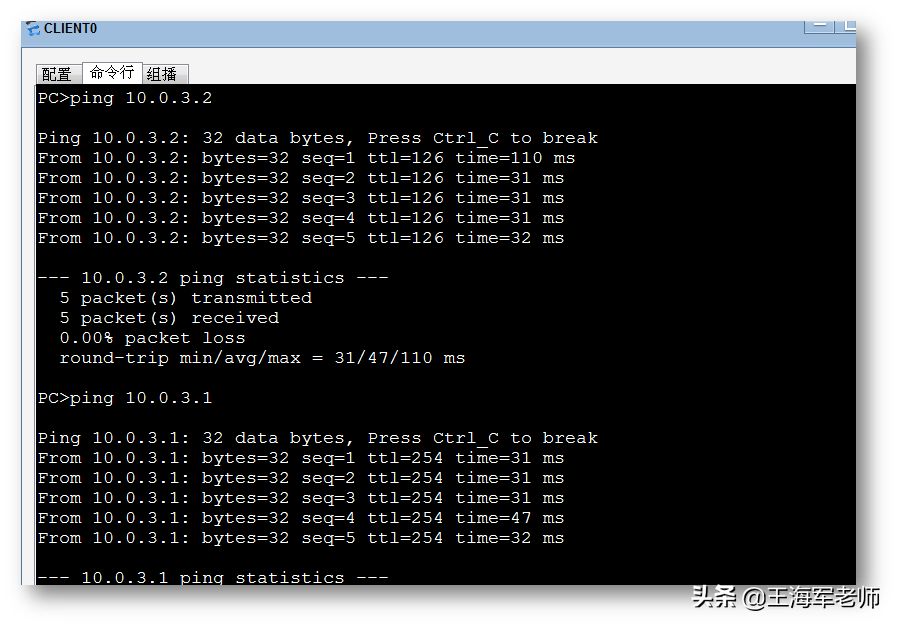

配置完成后再次测试
