一、光猫与路由器和交换机怎么连接

一、设备接法

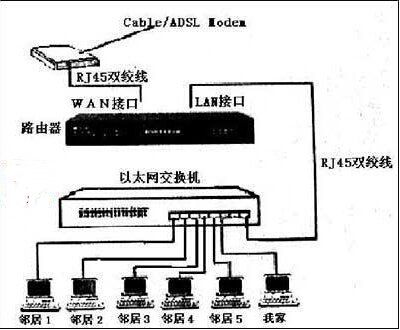

电信光猫LAN口接一根网线接在路由器的WAN口，路由器LAN口接出一根网线接在交换机的Uplink端口，电脑接在交换机的其他端口。交换机不需要设置，路由器按下述设置。

二、路由器设置

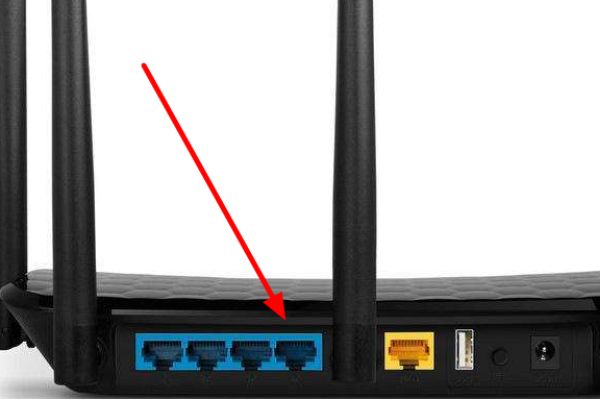

1、以TP-LINK路由器为例，将路由器的LAN口与交换机连接

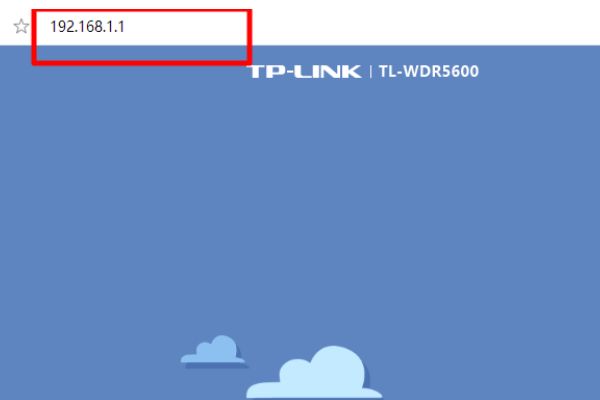

2、然后登录路由器后台管理页面

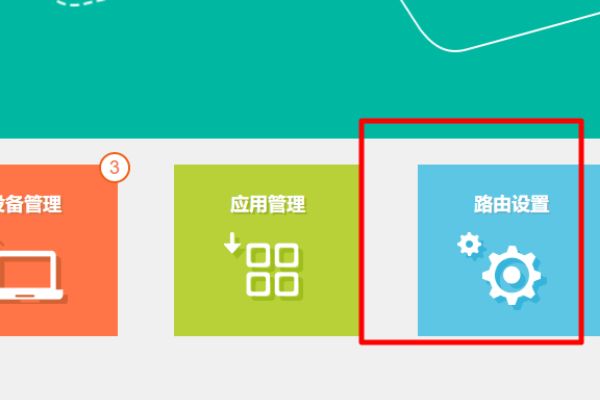

3、在主页面下方，点击“路由设置”

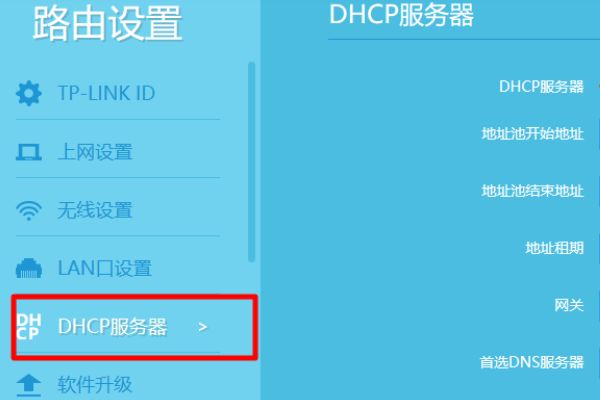

4、在路由设置页面左侧菜单栏中选择“DHCP服务器”

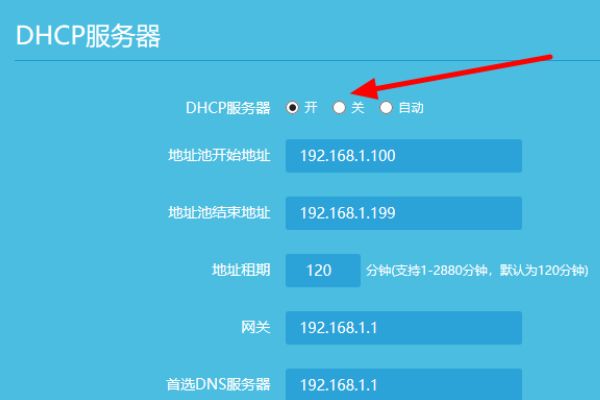

5、选择“关”，因为光猫带有DHCP功能，同一网络内开启两个DHCP服务器会产生冲突，所以关闭其中一个

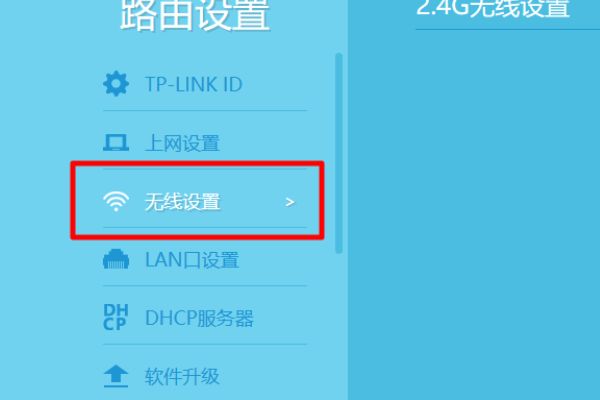

6、然后点击“无线设置”

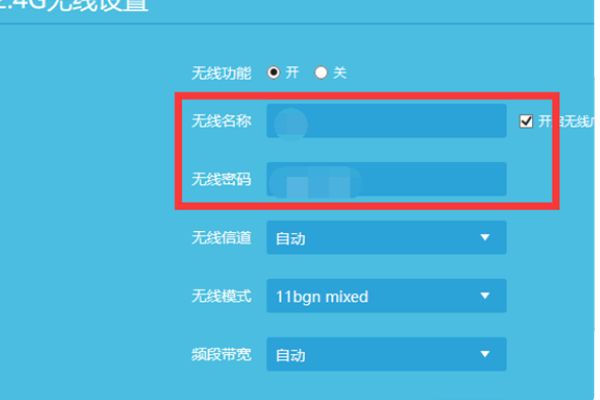

7、设置完无线名称和密码，保存之后就设置完毕了，可以正常上网了

扩展资料：

光猫的作用是将电话线的信号转化为网线的信号供电脑上网用；

路由器的作用是通过一根网线连接多台电脑实现虚拟拨号上网，具备自动识别数据包发送和分配地址，同时具备防火墙功能，其中多台电脑共享一个宽带账号，上网相互影响；

而交换机的作用是通过一根网线连接多台电脑实现同时上网功能，没有路由器的功能，但每台电脑都有自己的宽带账号，上网互不影响。

二、两个路由器和一个交换机的连接方式

两个路由器和一个交换机的连接方式：

【路由器1和交换机配置方法】：

【家庭网络环境布线】：

1、有猫(modem)：猫(modem)----路由器wan口；路由器lan口----交换机。

【电脑进入路由器】：

1、电脑ip、dns设置自动获取。

2、打开浏览器，在地址栏输入192.168.1.1(一般路由器地址是这个或者查看路由器背面的登录信息)进路由-输入用户名,密码 ,（默认一般是admin）。

【设置路由器拨号】：

1、在【设置向导】里，选择【PPPoE拨号】（有些是ADSL拨号）这一项，按提示步骤输入上网的用户名和密码，保存。

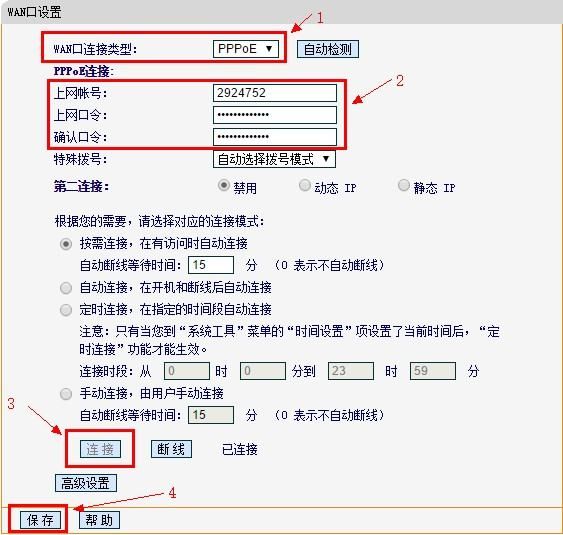

2、在【网络参数】--【WAN设置】里，选【正常模式】，在【连接】的三个选项，选择【PPPoE拨号】这一项。下面就是选择【自动连接】，保存，退出。

【路由器2配置方法】：设置2级路由。

一、连接方法

交换机----路由器2wan口；路由器2lan口----电脑。

二、设置方法

设置前,请断开第2路由器wan口网线，等设置完成后在插上。

1、设置第2台路由器ip段。

①、lan口设置,如果你有多个路由器，而且是第2台路由器，为了避免冲突（路由器1lan口IP:192.168.1.1），可以将此IP改为其它。比如修改为:192.168.2.1

在重启路由器,进入路由器的地址是:192.168.2.1了。

2、设置第二台路由器上网方法。

①、查看第1台路由器下连接的电脑的ip详细信息。（win+r--输入,cmd--输入:ipconfig /all [记住:ip，掩码，网关，dns]）

②、在第2台路由器上设置,在【设置向导】选择【静态ip】。输入第1台路由器不用的ip，其他的：掩码，网关，dns设置一样。

③、设置好后重启路由器。

3、重启路由器后，设置已完成，重新接回路由器2WAN口的线，即可使路由器2正常联网。

三、交换机和路由器连接用什么线

568A的排线顺序从左到右依次为：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕。

568B则为：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。
所谓的交叉线是指：一端是568A标准，另一端是568B标准的双绞线。直连线则指：两端都是568A或都是568B标准的双绞线。顺便说一下，许多朋友在做RJ45头的时候，只是保证线两端的顺序一一对应，却并未按照568A/568B的排线标准去做。这样虽能连通网络，但这种线的抗干扰性非常差，经常出现诸如传输速度慢、网络时好时坏的情况。希望大家在做网线的时候一定按照标准去做，并且根据实际的工程经验网线长度最好不小于1.5米，这对提高网络的稳定性是非常必要的！
下面让我们看看如何正确选用直连线和双绞线。当以下设备互联时，需使用直连线：
1. 将交换机或HUB与路由器连接；
2. 计算机（包括服务器和工作站）与交换机或HUB连接。
而这些设备互联时，则需使用交叉线：
1． 交换机与交换机之间通过UPLINKS口连接；
2． HUB与交换机连接；
3． HUB与HUB之间连接；
4． 两台PC直接相连；
5． 路由器接口与其它路由器接口的连接；
6． Ethernet接口的ADSL Modem连接到PC机的网卡接口。

同一层设备相连用反接
不同一层设备相连用直接
（7层模型）
