PPPOE拨号之六:华为路由器 PPPoE拨号配置

2022-05-01 18:04:23


掌握目标

1、在华为路由器上PPPOE服务器的配置
2、在华为路由器上PPPOE 客户端的配置(工作上常用)
3、配置NAT(上网使用)
4、默认路由配置

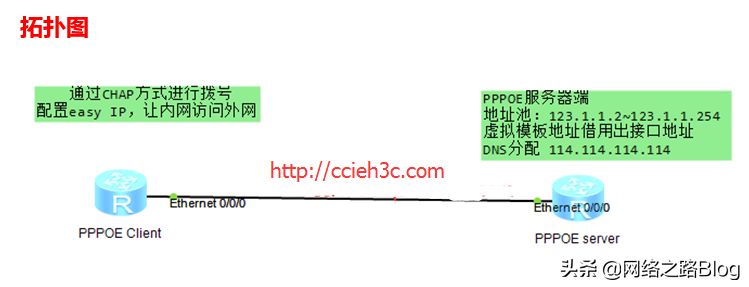

拓扑图

1、在华为路由器上PPPOE服务器的配置

(1)地址池配置
[HW-Server]ip pool pppoe
[HW-Server-ip-pool-pppoe]network 123.1.1.0 mask 24
[HW-Server-ip-pool-pppoe]dns-list 114.114.114.114

(2)配置虚拟模板
[HW-Server]int e0/0/0
[HW-Server-Ethernet0/0/0]ip address 123.1.1.1 24

[HW-Server]interface Virtual-Templa 1
[HW-Server-Virtual-Template1]ip address unnumbered interface e0/0/0
[HW-Server-Virtual-Template1]remote address pool pppoe
说明:这里是调用了出接口的地址,也可以手工配置,另外调用全局定义的地址池

(3)接口调用
[HW-Server]interface e0/0/0
[HW-Server-Ethernet0/0/0]pppoe-server bind virtual-template 1

(4)用户名定义
[HW-Server]aaa
[HW-Server-aaa]local-user ccieh3c password cipher ccieh3c.taobao.com
[HW-Server-aaa]local-user ccieh3c service-type ppp

2、在华为路由器上PPPOE 客户端的配置(工作上常用)

客户端的配置在企业的环境中是最常见遇到的,掌握是非常有必要。
(1)定义拨号规则
[HW-Client]dialer-rule
[HW-Client-dialer-rule]dialer-rule 1 ip permit
说明:这里就是定义的拨号规则,允许所有的IPV4流量通过。

(2)拨号接口
[HW-Client]interface Dialer 1
[HW-Client-Dialer1]dialer user ccieh3c
[HW-Client-Dialer1]dialer-group 1 (这里是关联的拨号接口)
[HW-Client-Dialer1]dialer bundle 1 (这里是定义一个bundle,后面在接口调用)
[HW-Client-Dialer1]ppp chap user ccieh3c
[HW-Client-Dialer1]ppp chap password simple ccieh3c.taobao.com
[HW-Client-Dialer1]ip address ppp-negotiate

(3)接口下调用
[HW-Client]interface e0/0/0
[HW-Client-Ethernet0/0/0]HW-Client dial-bundle-number 1

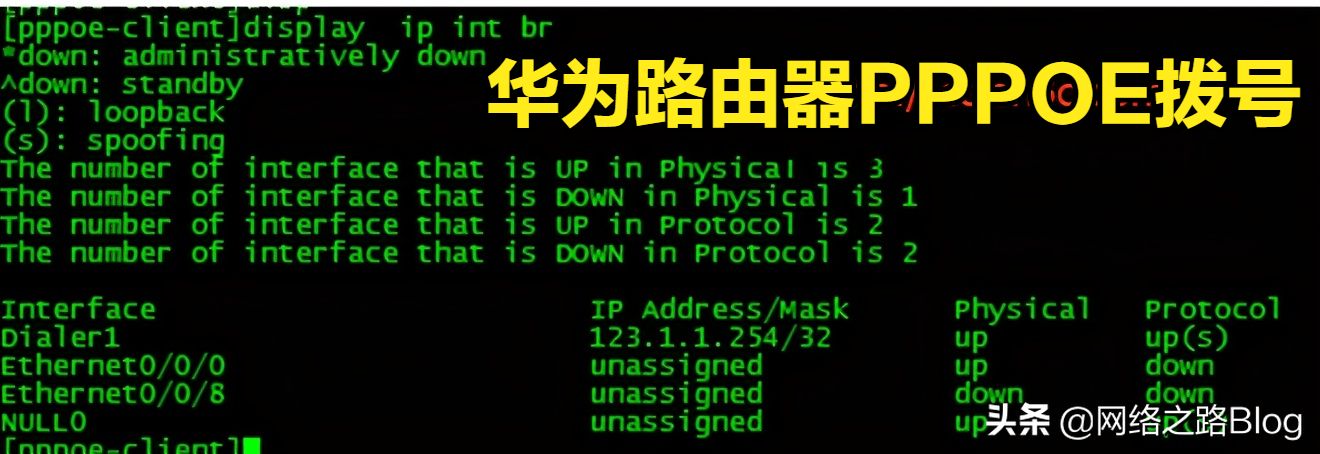

(4)验证结果

可以看到接口已经UP了,说明PPP的协商已经成功

地址也已经成功获取。

3、配置NAT(上网使用)+4、默认路由配置

对于在工作上面还会用到的就是NAT配置让内网能够访问internet了。
(1)默认路由配置
[HW-Client]ip route-static 0.0.0.0 0 Dialer 1

(2)NAT配置
[HW-Client]acl number 2000
[HW-Client-acl-basic-2000]rule permit source 192.168.1.0 0.0.0.255
[HW-Client]interface Dialer 1
[HW-Client-Dialer1]nat outbound 2000
说明:这里ACL的含义就是允许哪些网段可以上网,这里为192.168.1.0/24这个网段,然后调用在拨号接口下。

优化部分

对于PPPOE拨号经常容易遇到的一个问题,就是有时候打开一些网页会显示打不开,或者图片不显示的问题。这个的话可以通过把MTU与TCP的MSS修改下就可以了。
建议的话,MTU在1492即可,因为PPPOE会多出8字节的头部,而MSS在1200~1452之间。

[HW-Client]interface Dialer 1
[HW-Client-Dialer1]mtu 1492
[HW-Client-Dialer1]tcp adjust-mss 1452
