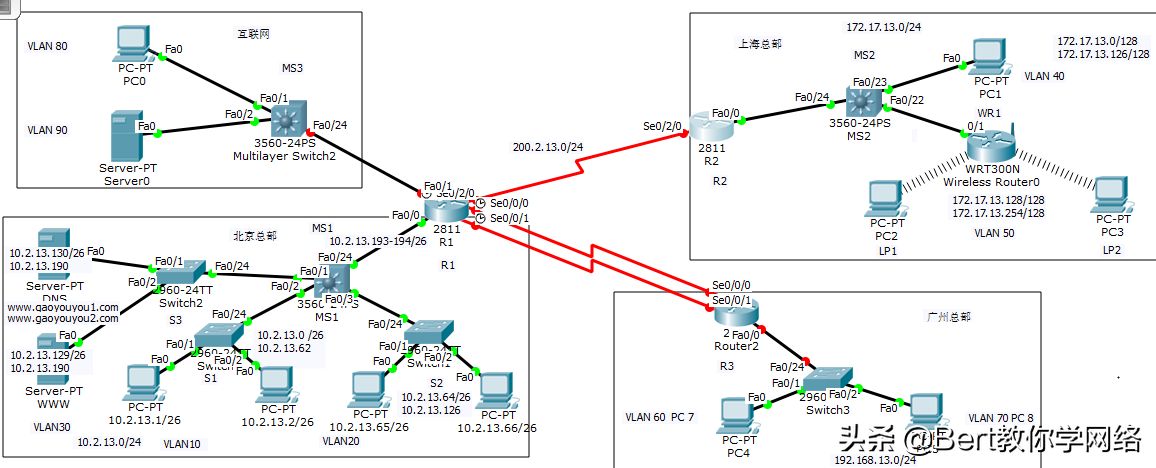

一、课设拓扑

说明：这位同学的课设需求看着比较简单，实际上包含很多网络技术，比如子网划分，路由配置，根据自己学号，名称拼音实现DNS解析等，由于课设篇幅较大，只分享上海总部的需求和配置。

二、课设要求

1、需要实现总部、分支机构之间的互联互通

2、实现不同网段划分

3、不同分公司可以访问互联我那个

4、分公司可以访问总部服务器

三、上海总部配置

设计要求使用的是RIP，及划分子网，同时SW具有DHCP功能无线获取IP地址

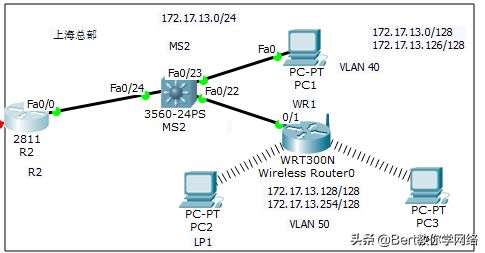

不多说了直接开始把上海总部截图如下

1、 MS2交换机VLAN配置

interface FastEthernet0/22

switchport access vlan 50 //接口划分VLAN50

switchport mode access

interface FastEthernet0/23

switchport access vlan 40 //接口划分VLAN40

switchport mode access

2、交换机DHCP配置

ip dhcp pool vlan50 //配置DHCP地址池分配IP地址及网关及DNS

network 172.17.13.128 255.255.255.128

default-router 172.17.13.254

dns-server 10.2.13.130

3、配置RIP

router rip

version 2 //要求为ripv2

network 10.0.0.0

network 172.17.0.0

no auto-summary

4、三层SVI VLANIF配置

interface Vlan40

ip address 172.17.13.126 255.255.255.128

interface Vlan50

ip address 172.17.13.254 255.255.255.128

5、路由器R2 RIPv2配置

router rip

version 2

network 10.0.0.0

no auto-summary

6、无线路由器配置

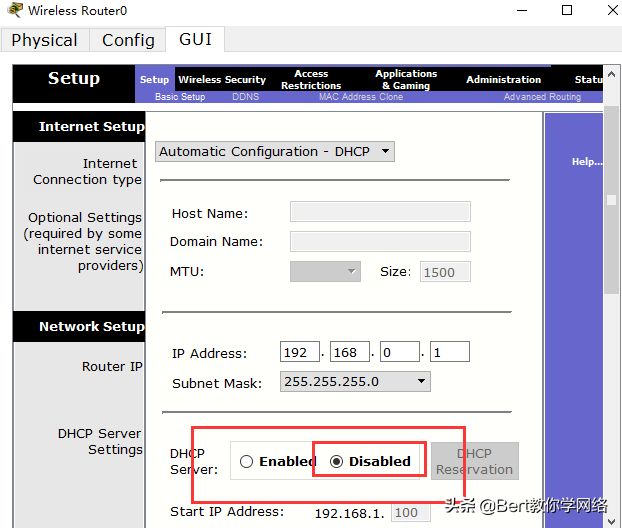

需要关闭DHCP功能，题目要求实现交换机直接下发IP到PC

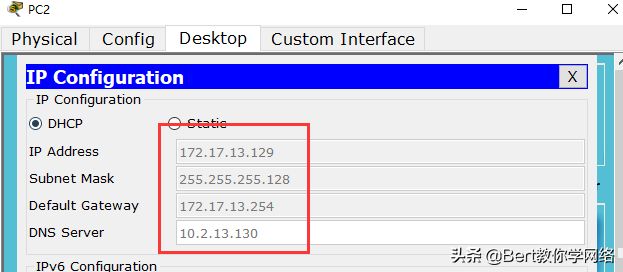

7、PC可以自动获取IP地址

四、测试上海总部PC可以实现互通

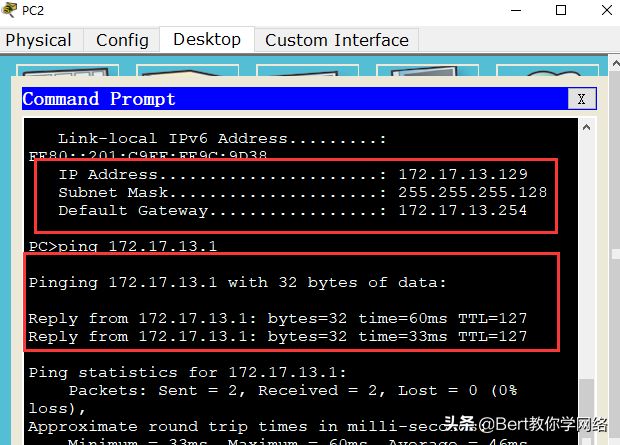

PC2可以自动获取IP地址，此IP地址为SW交换机分配，可以实现VLAN40和50之间的互通。
