华为基础的OSPF配置,学习OSPF协议,从最基础实验开始,动手做实验是最能理解和学习的重要手段。本次实验使用模拟器模拟非真实设备,模拟设备AR2220。
使用以下拓扑图:
一:配置前准备的信息
配置目的:
1:在AR1,AR2,AR3上配置OSPF协议。
2:配置AR1,AR2,AR3地址。
3:配置AR1,AR2,AR3的环回口地址
4:使得AR1,AR2,AR3的环回口相互通信。
IP地址分配:
AR1:g0/0/0:123.1.1.1/24 环回口0:1.1.1.1/32
AR2:g0/0/0:123.1.1.2/24 环回口0:2.2.2.2/32
AR3:g0/0/0:123.1.1.3/24 环回口0:3.3.3.3/32
OSPF配置:
进程为110,area:123
路由器OSPF的route-id配置:
AR1:1.1.1.1
AR2:2.2.2.2
AR3:3.3.3.3
说明:在这里交换机不是今天的重点,交换机默认即可,暂时先不进行配置。
二:配置步骤
AR1配置及命令解释
Enter system view, return user view with Ctrl+Z.
[Huawei]sysname AR1 //命名为AR1
[AR3]int g0/0/0 进入接口g0/0/0
[AR1-GigabitEthernet0/0/0]ip add 123.1.1.1 24 //配置IP地址,子网掩码为24
Sep 1 2020 10:26:53-08:00 AR1 %%01IFNET/4/LINK_STATE(l)[0]:The line protocol IP
on the interface GigabitEthernet0/0/0 has entered the UP state. //接口UP信息
[AR1-GigabitEthernet0/0/0]undo shut //接口开启
Info: Interface GigabitEthernet0/0/0 is not shutdown. //接口开启信息
[AR1-GigabitEthernet0/0/0]int lo0 //进入环回口
[AR1-LoopBack0]ip add 1.1.1.1 32 //环回口配置IP地址
[AR1-LoopBack0]quit //退出接口
[AR1]ospf router-id 1.1.1.1 110 //运行ospf协议,配置ID为1.1.1.1且进程号为110
[AR1-ospf-110]area 123 //配置区域为123
[AR1-ospf-110-area-0.0.0.123]network 1.1.1.1 0.0.0.0 //宣告主机1.1.1.1
[AR1-ospf-110-area-0.0.0.123]network 123.1.1.0 0.0.0.255 //宣告网络123.1.1.0
AR2配置及命令解释
Enter system view, return user view with Ctrl+Z.
[Huawei]sysname AR2 //命名为AR2
[AR2]int g0/0/0 进入接口g0/0/0
[AR2-GigabitEthernet0/0/0]ip add 123.1.1.2 24 //配置IP地址,子网掩码为24
Sep 1 2020 10:28:51-08:00 AR2 %%01IFNET/4/LINK_STATE(l)[0]:The line protocol IP
on the interface GigabitEthernet0/0/0 has entered the UP state. //接口UP信息
[AR2-GigabitEthernet0/0/0]undo shut //接口开启
Info: Interface GigabitEthernet0/0/0 is not shutdown. //接口开启信息
[AR2-GigabitEthernet0/0/0]int lo0 //进入环回口
[AR2-LoopBack0]ip add 2.2.2.2 32 //环回口配置IP地址
[AR2-LoopBack0]quit //退出接口
[AR2]ospf router-id 2.2.2.2 110 //运行ospf协议,配置ID为2.2.2.2且进程号为110
[AR2-ospf-110]area 123 //配置区域为123
[AR2-ospf-110-area-0.0.0.123]network 2.2.2.2 0.0.0.0 //宣告主机2.2.2.2
[AR2-ospf-110-area-0.0.0.123]network 123.1.1.0 0.0.0.255 //宣告网络123.1.1.0
Sep 1 2020 10:39:45-08:00 AR2 %%01OSPF/4/NBR_CHANGE_E(l)[6]:Neighbor changes ev
ent: neighbor status changed. (ProcessId=28160, NeighborAddress=3.1.1.123, Neigh
borEvent=HelloReceived, NeighborPreviousState=Down, NeighborCurrentState=Init) //ospf发现邻居信息
AR3配置及命令解释
Enter system view, return user view with Ctrl+Z.
[Huawei]sysname AR3 //命名为AR3
[AR3]int g0/0/0 进入接口g0/0/0
[AR3-GigabitEthernet0/0/0]ip add 123.1.1.3 24 //配置IP地址,子网掩码为24
Sep 1 2020 10:30:53-08:00 AR3 %%01IFNET/4/LINK_STATE(l)[0]:The line protocol IP
on the interface GigabitEthernet0/0/0 has entered the UP state. //接口UP信息
[AR3-GigabitEthernet0/0/0]undo shut //接口开启
Info: Interface GigabitEthernet0/0/0 is not shutdown. //接口开启信息
[AR3-GigabitEthernet0/0/0]int lo0 //进入环回口
[AR3-LoopBack0]ip add 3.3.3.3 32 //环回口配置IP地址
[AR3-LoopBack0]quit //退出接口
[AR3]ospf router-id 3.3.3.3 110 //运行ospf协议,配置ID为3.3.3.3且进程号为110
[AR3-ospf-110]area 123 //配置区域为123
[AR3-ospf-110-area-0.0.0.123]network 3.3.3.3 0.0.0.0 //宣告主机3.3.3.3
[AR3-ospf-110-area-0.0.0.123]network 123.1.1.0 0.0.0.255 //宣告网络123.1.1.0
Sep 1 2020 10:39:47-08:00 AR3 %%01OSPF/4/NBR_CHANGE_E(l)[0]:Neighbor changes ev
ent: neighbor status changed. (ProcessId=28160, NeighborAddress=2.1.1.123, Neigh
borEvent=HelloReceived, NeighborPreviousState=Down, NeighborCurrentState=Init) //ospf发现邻居信息。
三:结果测试

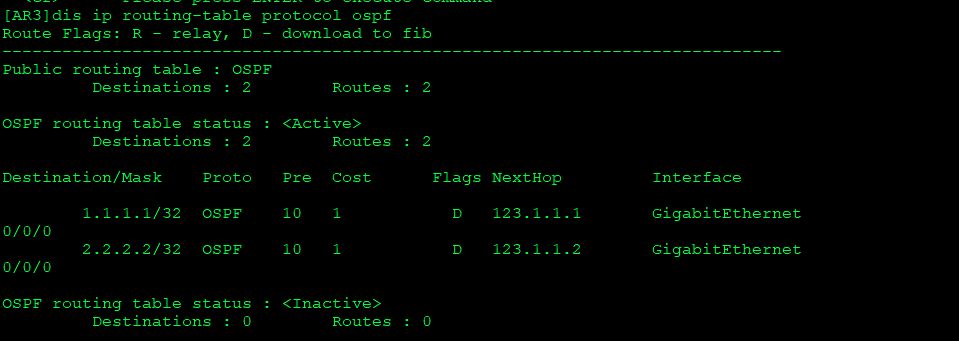

查看OSPF路由表

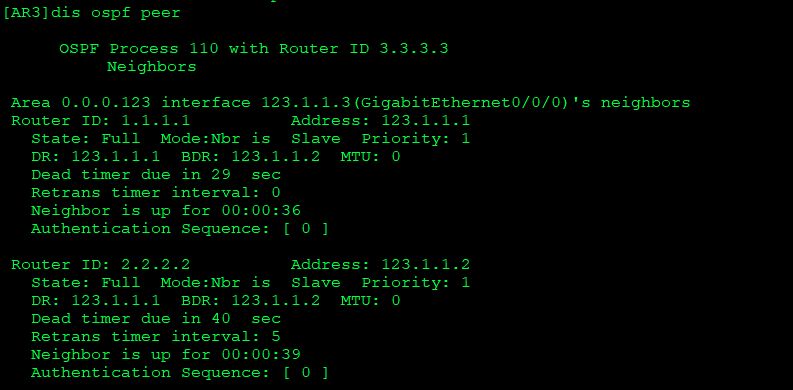

查看ospf邻居

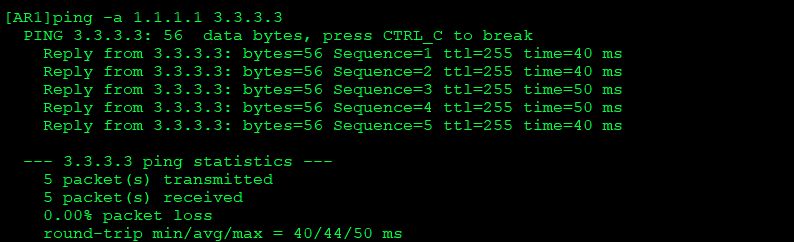

测试AR1到AR3

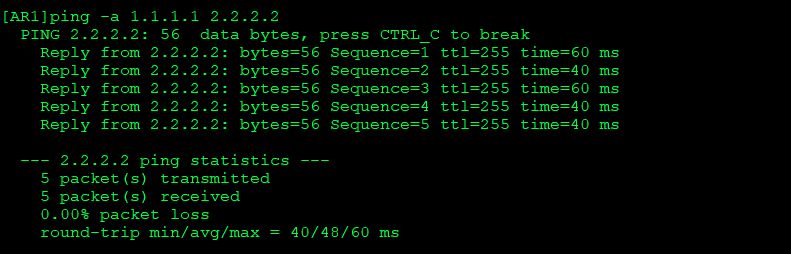

测试AR1到AR2
总结:注意点
(1)环回口默认为开启状态,即配置IP地址后可以不开启端口。
(2)ospf的route-id在实验中可加可不加,默认ospf会使用接口的IP地址。实际工作中尽量配置。
(3)在测试中,测试ping时尽量带源IP地址进行通断测试。
