PPPoE（Point-to-Point Protocol Over Ethernet），以太网上的点对点协议，是将点对点协议（PPP）封装在以太网（Ethernet）框架中的一种网络隧道协议。

PPPoE分为两个阶段：

PPPoE发现

发现阶段是无状态的，目的是获得PPPoE终结端（在局端的ADSL设备上）的以太网MAC地址，并建立一个唯一的PPPoE SESSION-ID。

PPP会话

发现阶段结束后，就进入标准的PPP会话阶段。

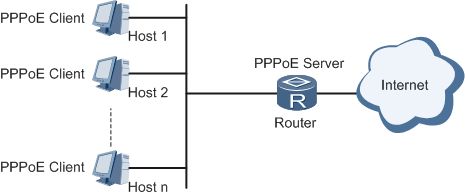

PPPoE采用Client/Server（客户/服务器）模式，ADSL拨号上网其实就是PPPoE的客户端模式，在运营商申请开通上网功能时，会向你提供一个账号密码。我们拿到这个密码通过PPPoE的客户端进行拨号接入网络实现上网。

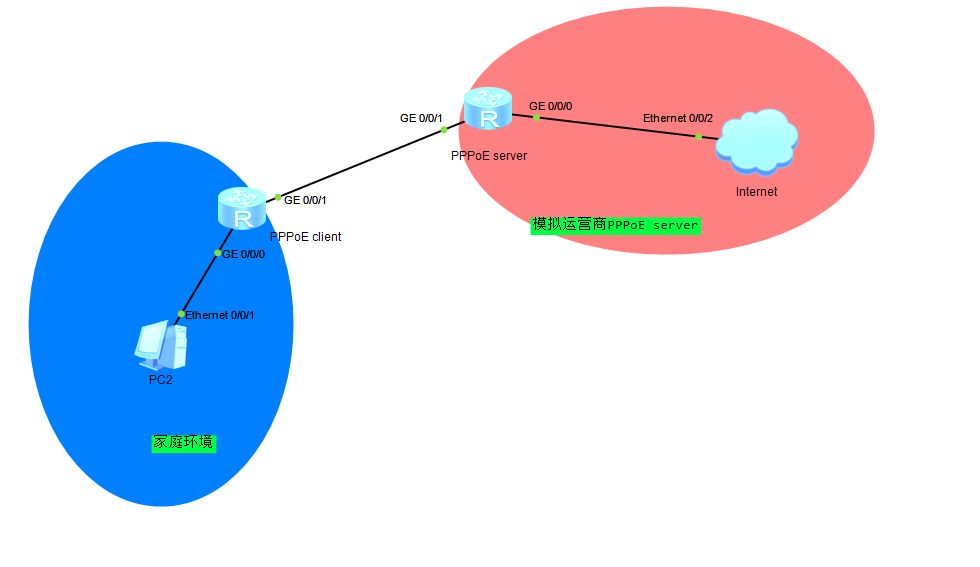

今天通过一个案例真实还原PPPoE的Client/Server模式，让大家了解一下PPPoE的简单工作原理

PPPoE采用Client/Server模式，所以，首先需要在PPPoE服务端上创建合法的用户。关键配置如下

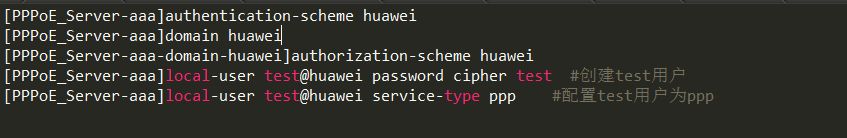

1、在AAA下配置认证方案和创建用于认证的账号

2、创建地址池用来为客户端分配地址

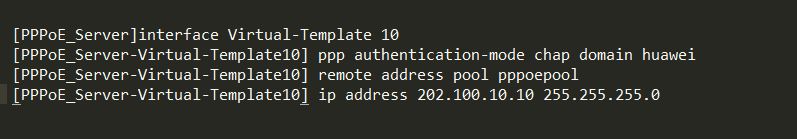

3、配置认证虚模板

4、接口上开启PPPOE的功能

interface GigabitEthernet0/0/1

pppoe-server bind Virtual-Template 10

PPPoE客户端配置如下

1、配置拨号规则，IP流量触发PPP拨号

[PPPoE_client]dialer-rule

[PPPoE_client-dialer-rule]dialer-rule 1 ip permit

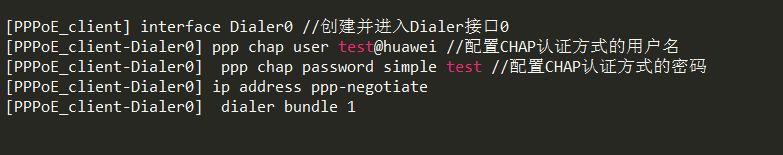

2、配置拨号接口0

3、接口下应用

interface GigabitEthernet0/0/1

pppoe-client dial-bundle-number 1

4、配置默认路由

ip route-static 0.0.0.0 0.0.0.0 dialer0

5、配置NAT功能

[PPPoE_client]acl number 3000

[PPPoE_client-acl-adv-3000]rule permit ip

[PPPoE_client]interface Dialer 0

[PPPoE_client-Dialer0]nat outbound 3000

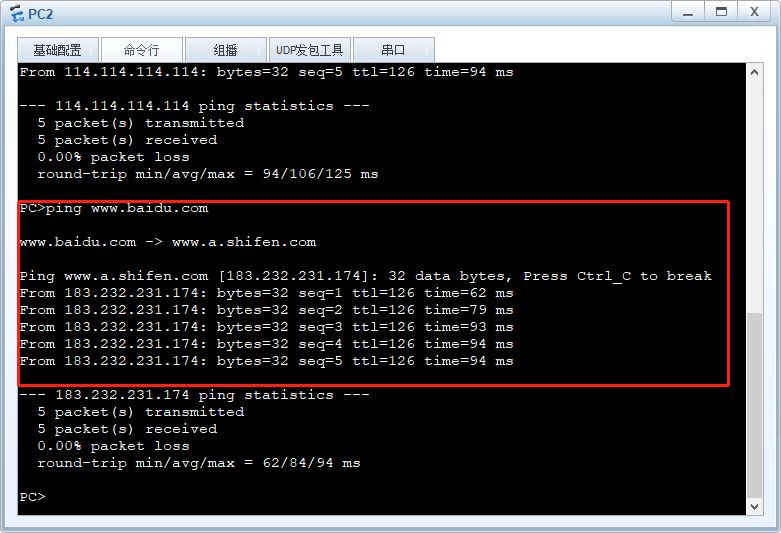

验证PPPOE拨号是否成功

通过查看PPPoE客户端虚拟接口成功获取IP，证明PPPoE已经成功接入。局域网的PC通过NAT访问互联网。
