前言

在NA章节，我们学过路由的入门知识，静态路由，在很多网工里，对静态路由的认知应该停留在写路由，而这背后的细节不是很清楚，这也是今天我写这篇文章的原因。

在构建知识体系时，如果缺少实践的佐证，是很容易忘记的。所以这篇文章以实践加理论的形式展现。

静态路由和它的中文意思一样，静态不会变化的路由（如果还不知道路由的朋友，路由的原理在我之前的文章里有），需要管理员配置的路由，静态路由虽然配置需要手动配置，但是不需要像动态路由那样查询，所以非常稳定，除非是写错了，否则应该是最稳定的路由，某运营商的一个骨干网就全部采用静态路由的方式搭建，非常稳定，就是维护起来很麻烦。

静态路由的配置也很简单，以华为为例：

ip route-static 0.0.0.0 0 12.12.12.12 （下一跳地址） ip route-static 0.0.0.0 0 g/0/0（下一跳出接口）

在实际工作过程中，大多数网工应该都是写的第一条，第二条基本都没有用到过，你们有思考过为什么吗？通过的我的文章，带你看看静态路由不为人熟知的知识。

正文

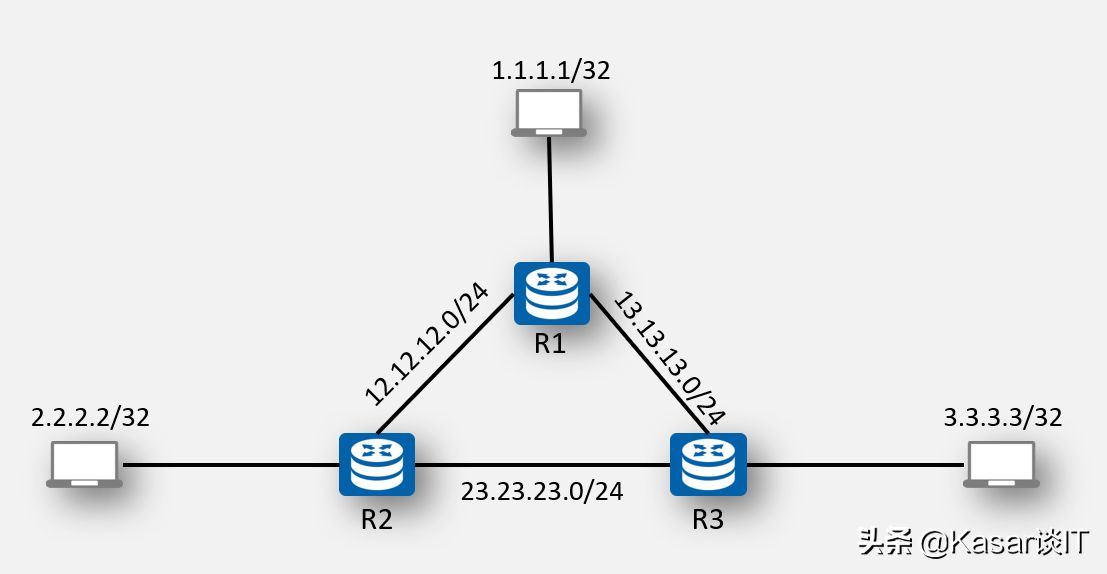

实验拓扑

如下图所示（配置我就不贴了，如果需要可以找我要）

实验拓扑

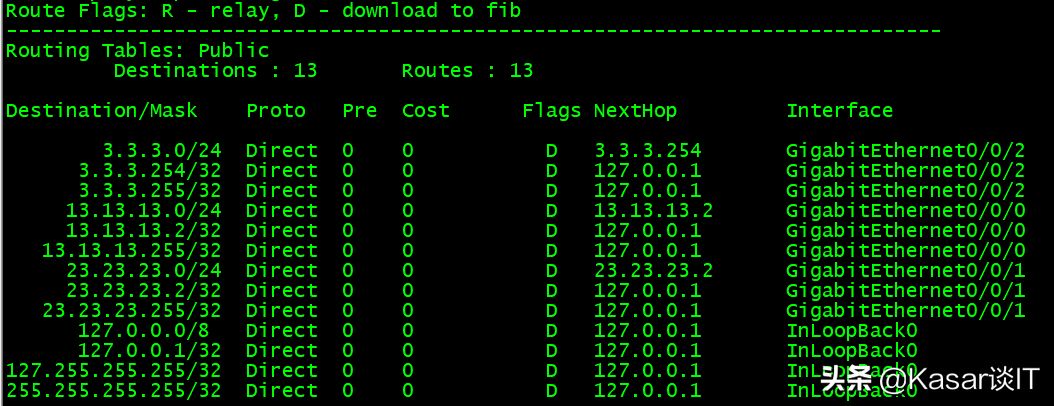

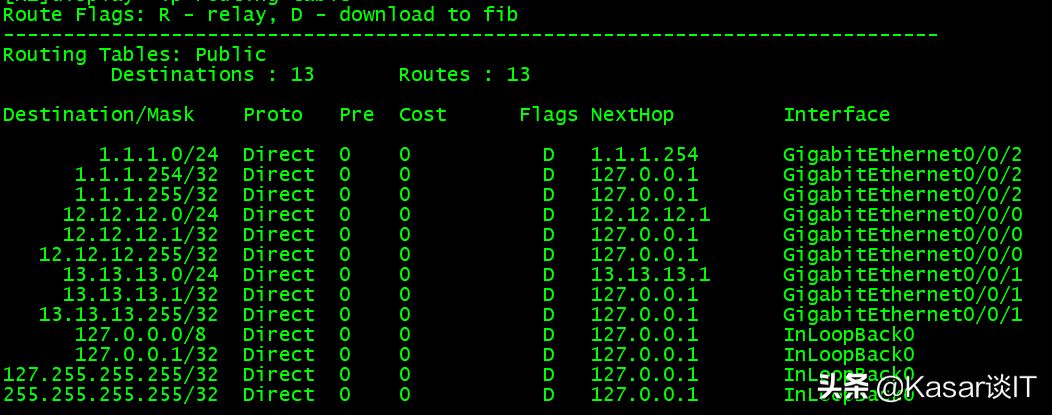

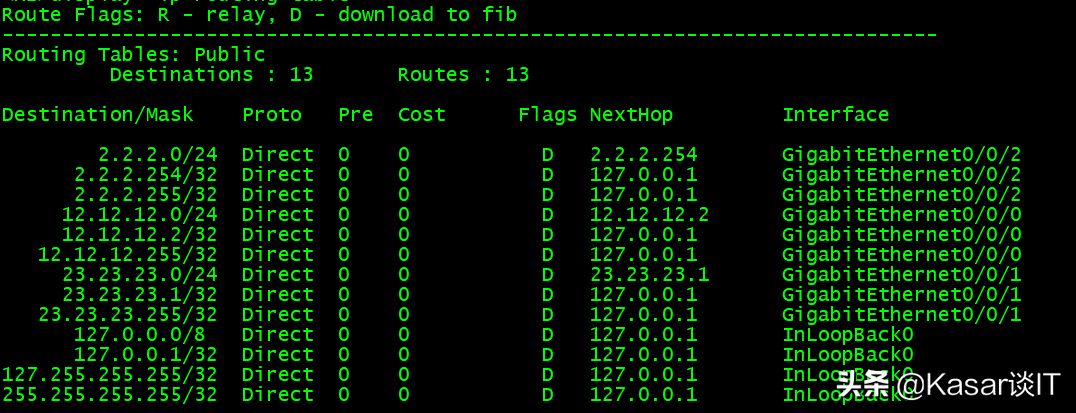

路由表情况

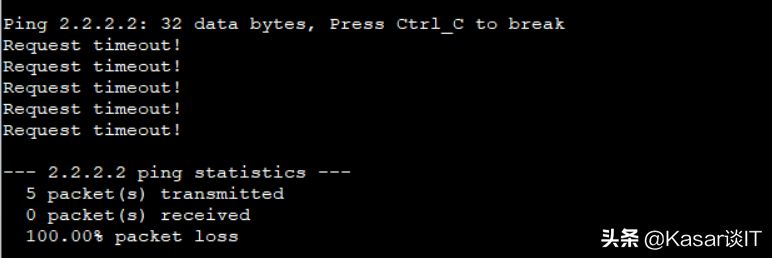

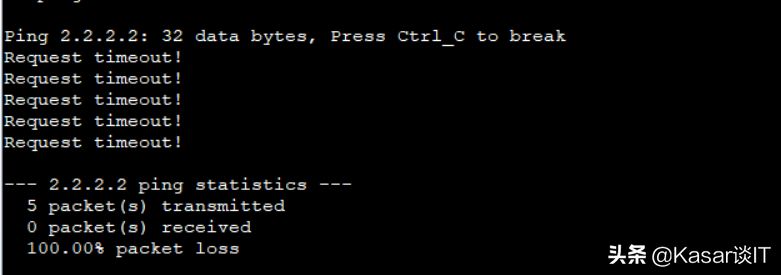

PC1 ping PC2

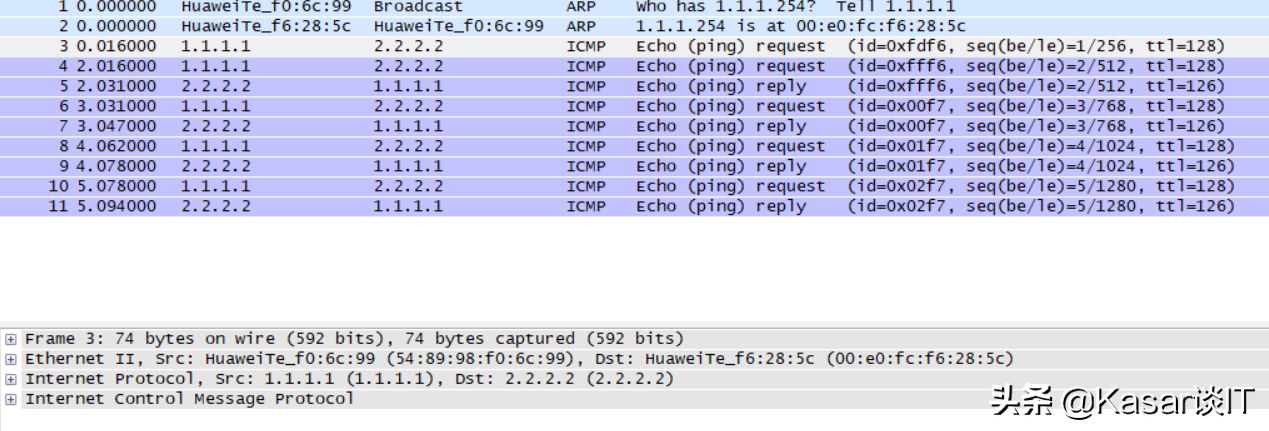

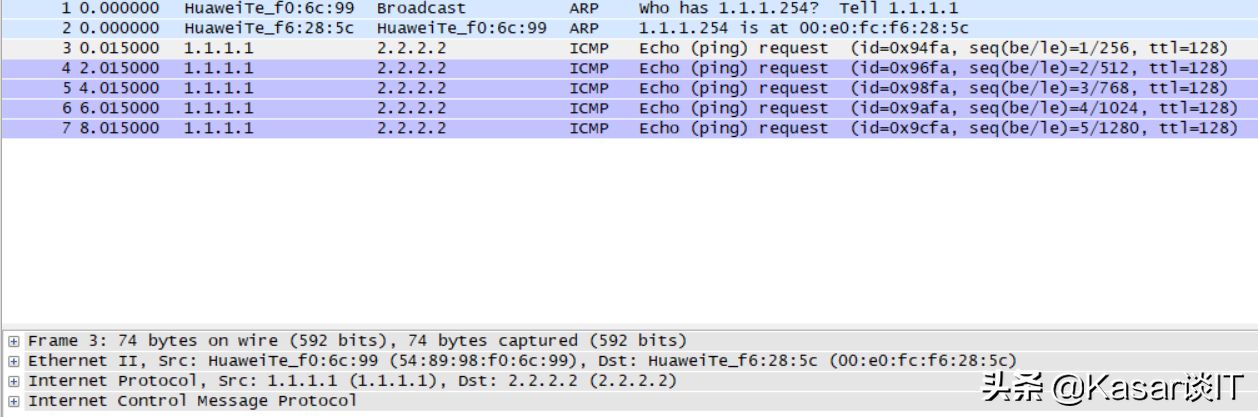

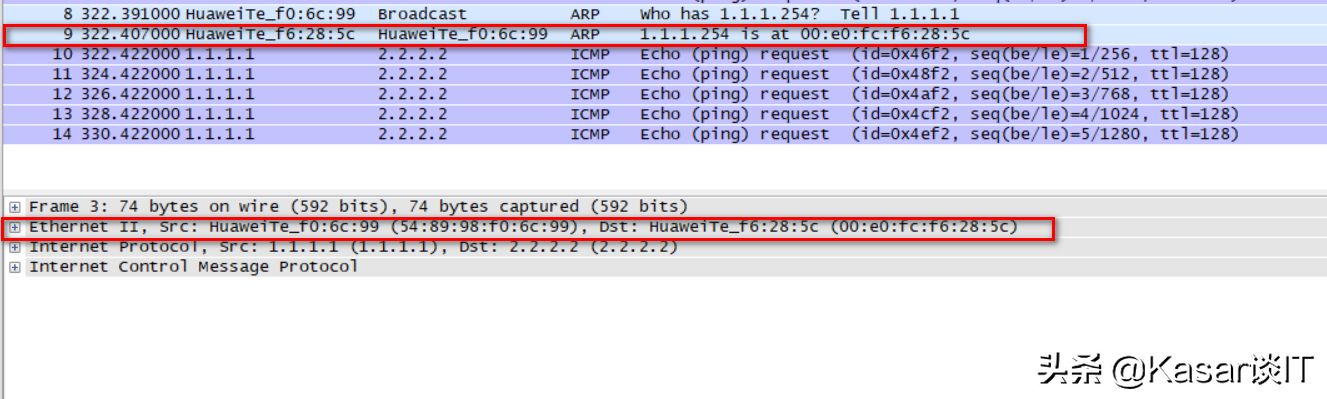

通过ping和抓包，得到PC在第一次ping跨网段的IP时，首先发送一个ARP查询，查询的IP为网关地址，查询完成后，获取到的MAC地址用来构建ICMP的目的MAC地址，当ICMP包到达路由器时，路由器解封装发现数据包是给自己的，于是继续解封装到第三层查询目的IP，通过查询路由表，发现本地没有，于是直接丢弃，所以这里看到的消息是Request timeout

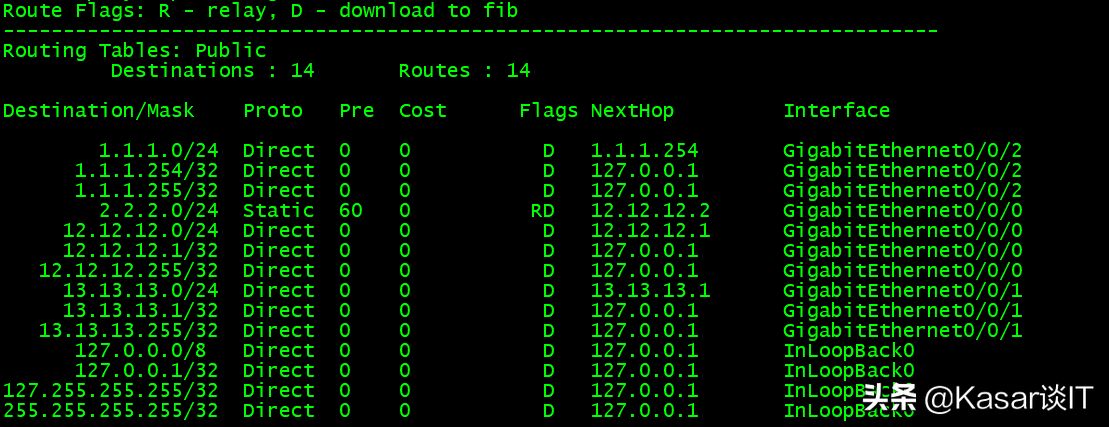

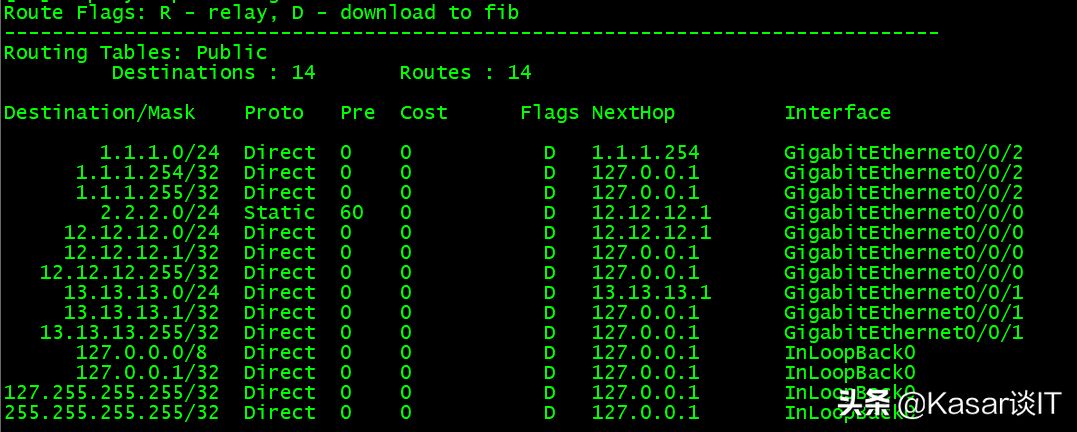

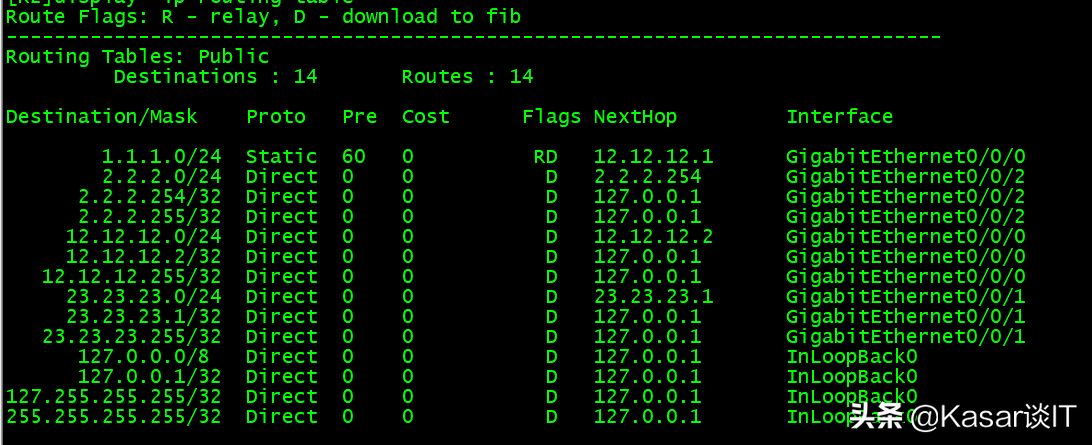

配置路由表（下一跳IP方式）

R1 ip route-static 2.2.2.0 24 12.12.12.2 R2 ip route-static 1.1.1.0 24 12.12.12.1

PC1 ping PC2

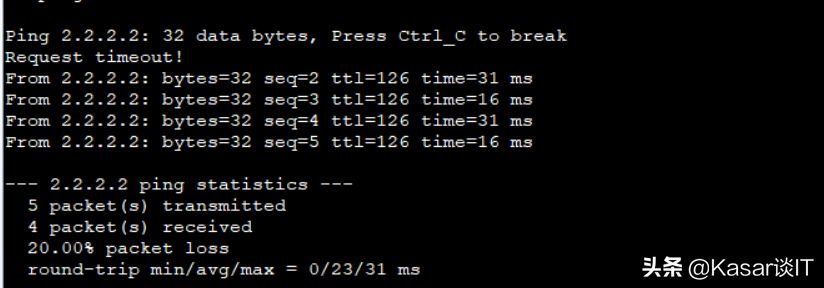

配置完路由表，进行测试，通过下图来看，首包出现了丢包，原因为ARP探测过程导致首包丢包，这个是正常的现象，当然现在很多人知道这个现象，也知道什么原因，在当年这个问题作为面试问题可是难倒了一批工程师。

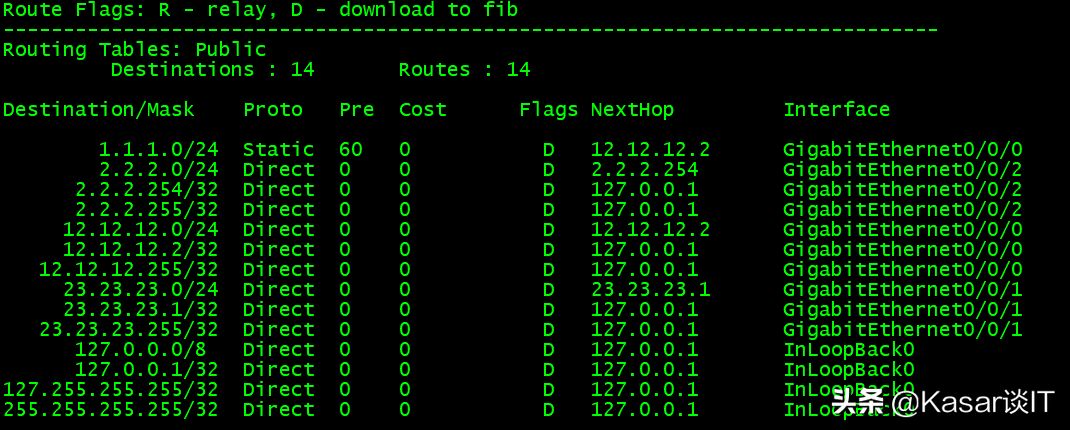

配置路由表（下一跳方式）

R1 ip route-static 2.2.2.0 24 GigabitEthernet 0/0/0 R2 ip route-static 1.1.1.0 24 GigabitEthernet 0/0/0

PC1 ping PC2

此时惊讶的发现，ping不通，但是路由也没有问题，抓包也正常，那问题出在哪里呢？

原因出在该网络属于MA网络,依靠的依然是ARP查询目的IP地址的MAC地址，这里的路由条目可以发现，下一条地址为路由器本身，也就是直连路由。在构建ICMP报文的时候目的MAC地址就是自己，自然就无法ping通了,那么什么情况下合适呢？我们继续往下看看。

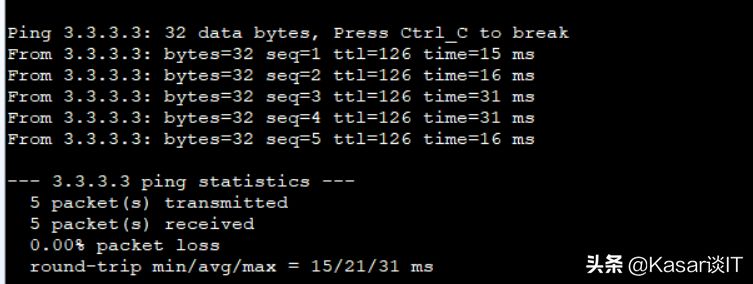

PC1 ping PC3

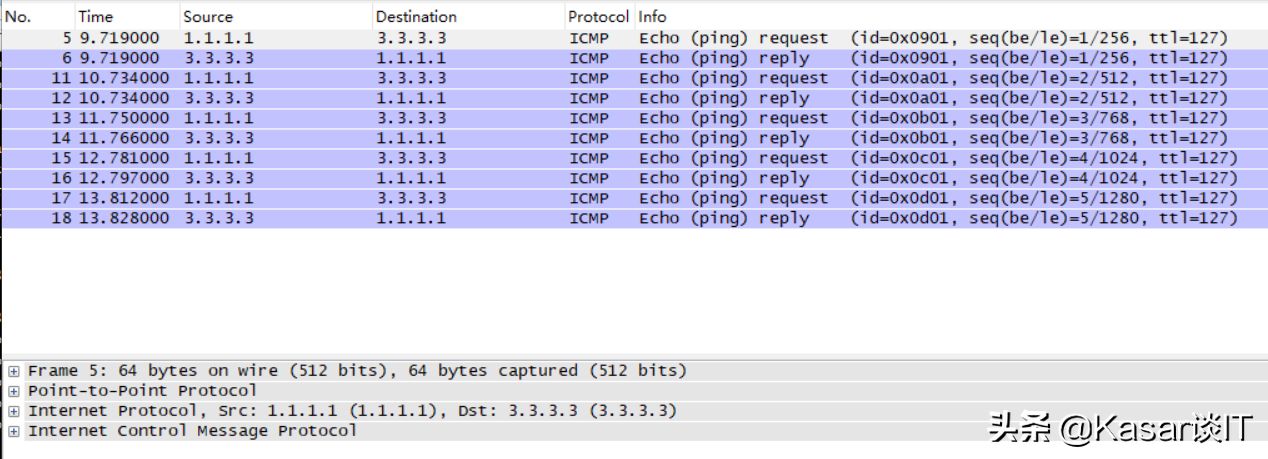

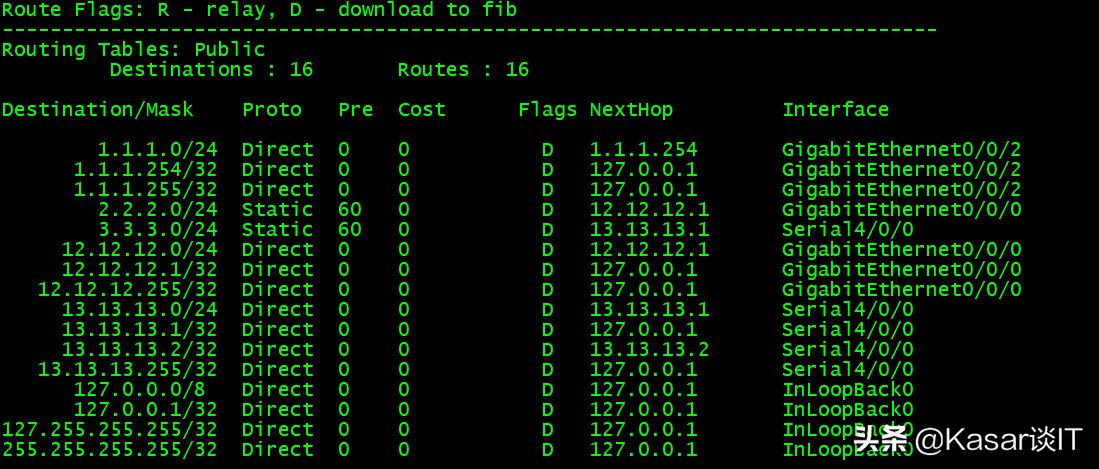

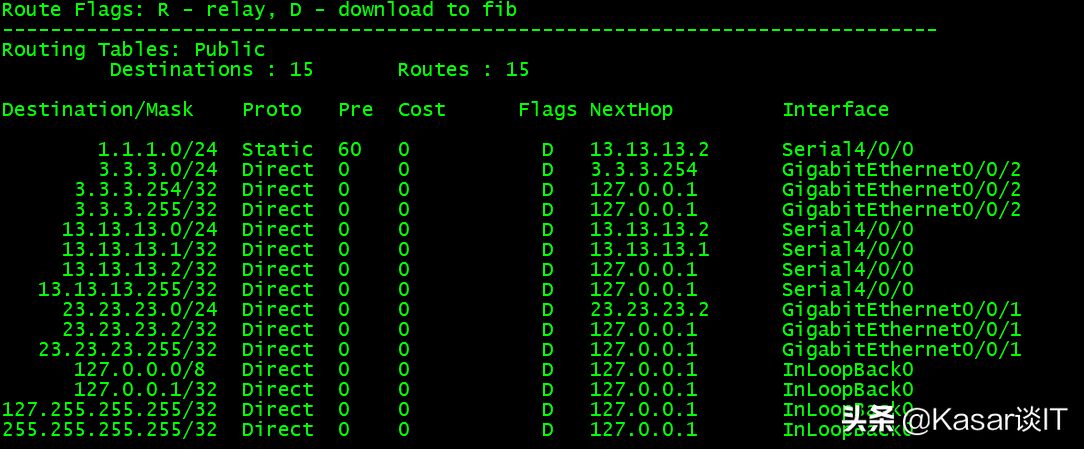

这里环境稍有调整，R1和R3为串口对接，采用PPP协议对接，此时看看路由表发现和G口无异，但是测试的结果是正常ping通，此时看看R1和R3接口抓包，很清晰的发现，数据包里没有源目MAC地址，取而代之的为PPP协议，当协议为PPP协议时，认为去往该接口的只有下一跳接口，所以这也是能够ping通的原因。
