想写一篇帖子，正好昨晚我家住的这幢楼停电了，给我了提示：断电不断网！好了，就它啦！于是动手DIY，现在敲打键盘，有了这篇纯手工原创帖！

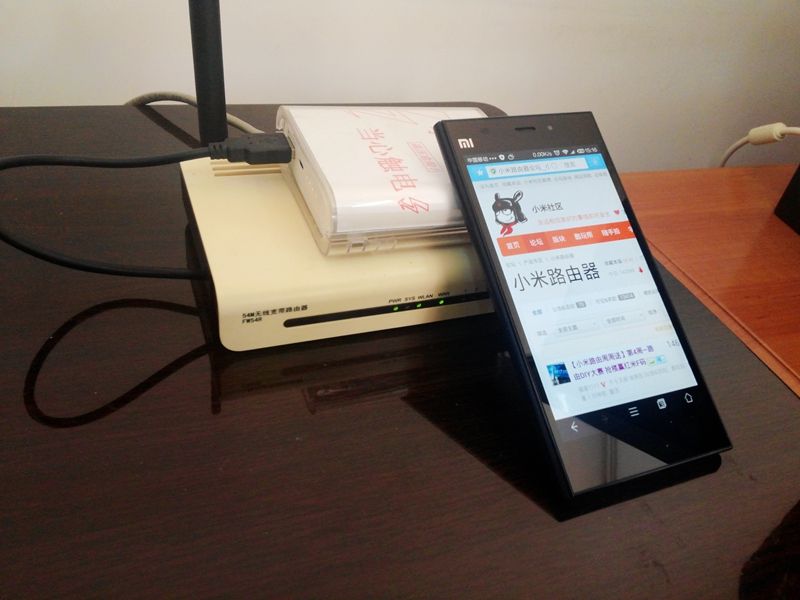

这是我已经DIY完成了以后手机上网的图片，注意，路由器供电是我的小米移动电源，整个DIY就一根短短的USB线，外加两个锡焊点，一个塑料壳上的开孔。很简单的，下面看图说话，随我一起DIY吧~！

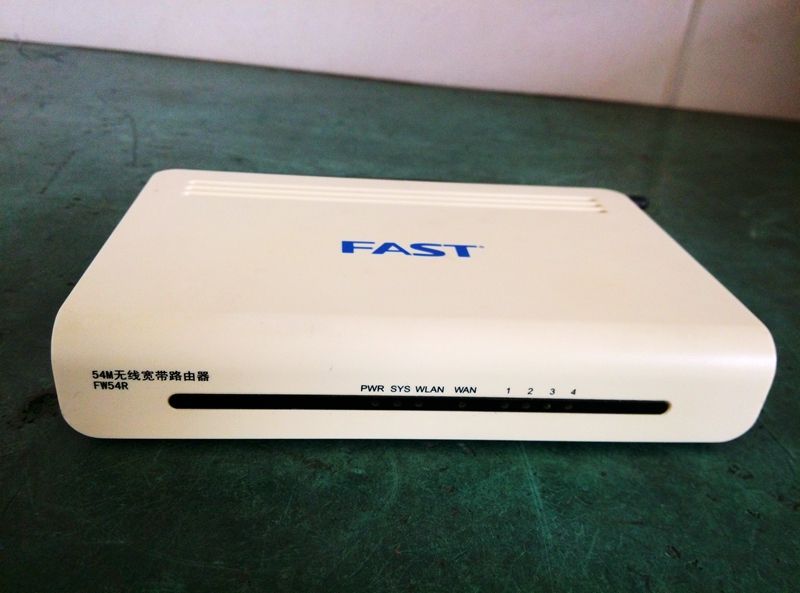

压箱子底的老路由器，正面可以看到型号，迅捷的FW54R。为了大家看着舒服，我特意擦了下，看着像新的一样，我的小米3手机照的哦！

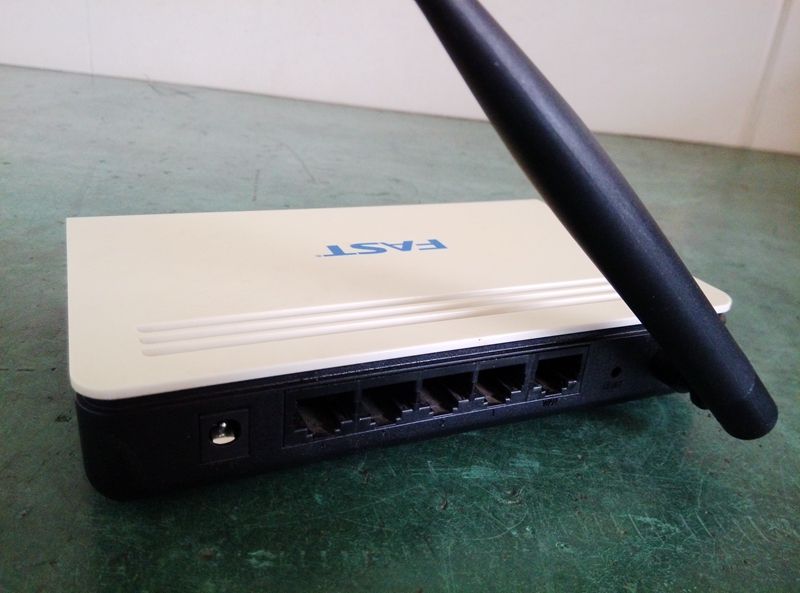

背面，还是四口的哟，我插适配器看了，通电看指示灯貌似没有坏，不管了，拆了再说。

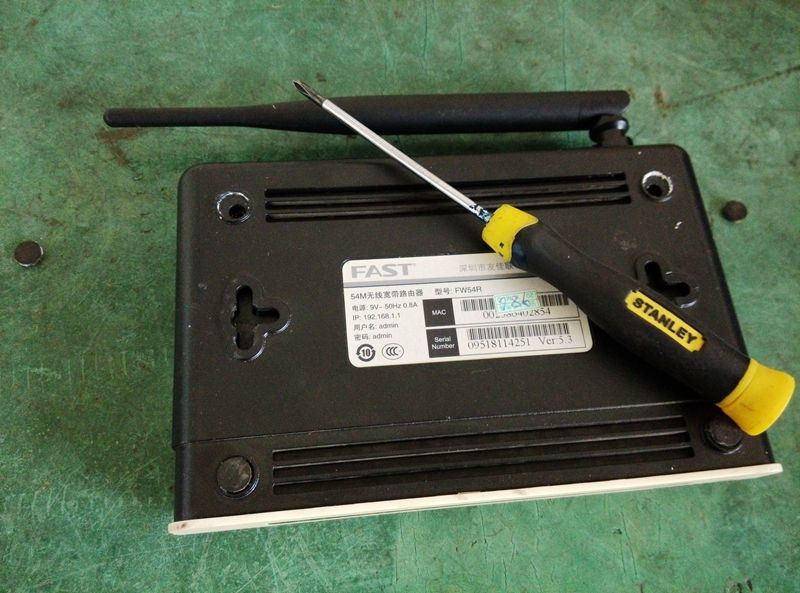

现在可以看到详细参数了，9V-50HZ,0.8A......可以一眼看出功率P=UI=7.2W。这里注意，50HZ，注明这货电源接口是交流适配器供电的。四个橡胶垫，靠后面的两个橡胶垫揭开，下面分别有固定螺丝，拆了它。前面的橡胶垫下面啥也没有，不用揭。（我也是揭开了才知道滴）

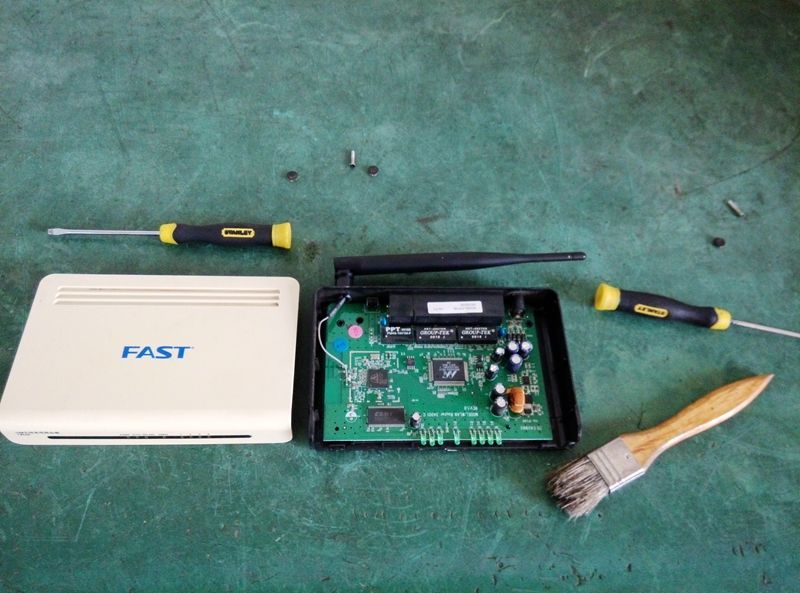

前面板是卡扣式的，很容易就打开路由器盖板了，同样的，我用小刷子清洁了一下。

首先必须搞清楚实际电路图，在仔细查看一番之后我大喜，嘿嘿，没有我想象的那么复杂，其实只要锡焊两下就搞定，为什么呢？因为这货也算是没有淘汰的产品，功能还是蛮全的，而且还给我“预留”了方便的接线端，嘿嘿。还是来看看具体的器件和实际的线路吧！

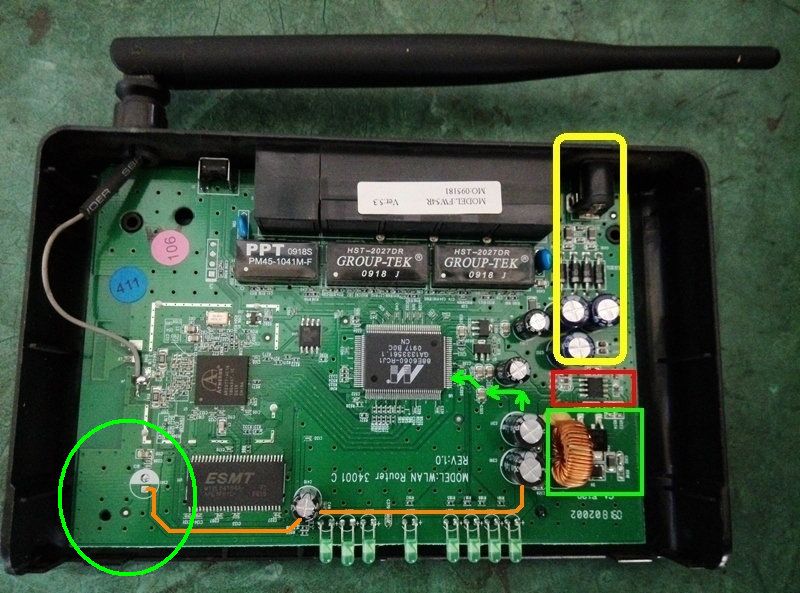

简单叙述下：黄色框内是交流转换直流，因为过了二极管，所以有压降，转换成直流后实际肯定没有9V了，大概8V甚至不到8V，因为我们绕开这部分，因为小米移动电源输出是直流。

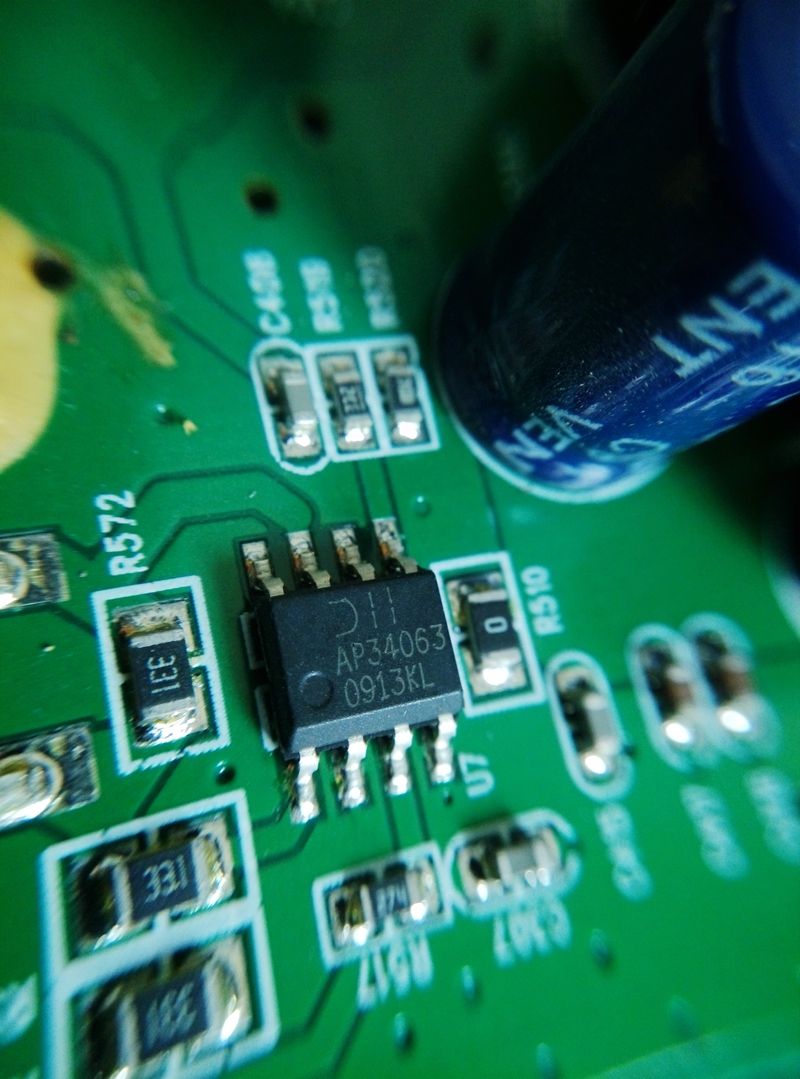

红色框内是一个开关电源块。（简易的开关电源，搭配器件可调电压）

绿色方框内是直流稳压部分。

重点叙述下：让我看到大喜的地方：绿色方框输出稳压的3.3V直流，通过我标注的绿色箭头供主芯片。但是仔细看印刷电路板，主输出有两路，另外一路是我标注橙色的，可是到了电路板的另外一个角落却“断”在了一个电容处，绿色圆形圈内应该是设计时的一个功能块，只是后来实际生产时没有用此功能而舍弃了，但是却为我“预留”了一个方便锡焊的地方哦！（我标注的两个颜色通路是并联的）

看到这我就放心了，因为既然使用这开关稳压电源块说明电压适用范围宽，电流放大能力强，可搭配周边器件降压。

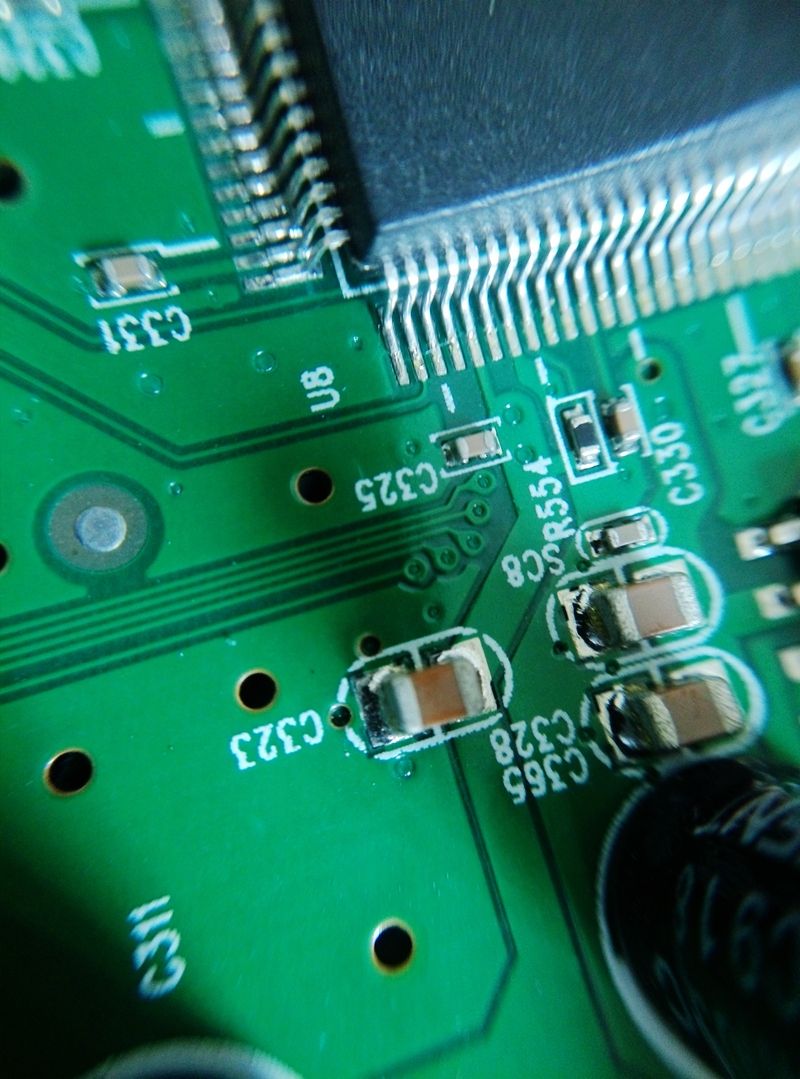

这里是输出主线路，直通主芯片，本来我想加电在这里的。

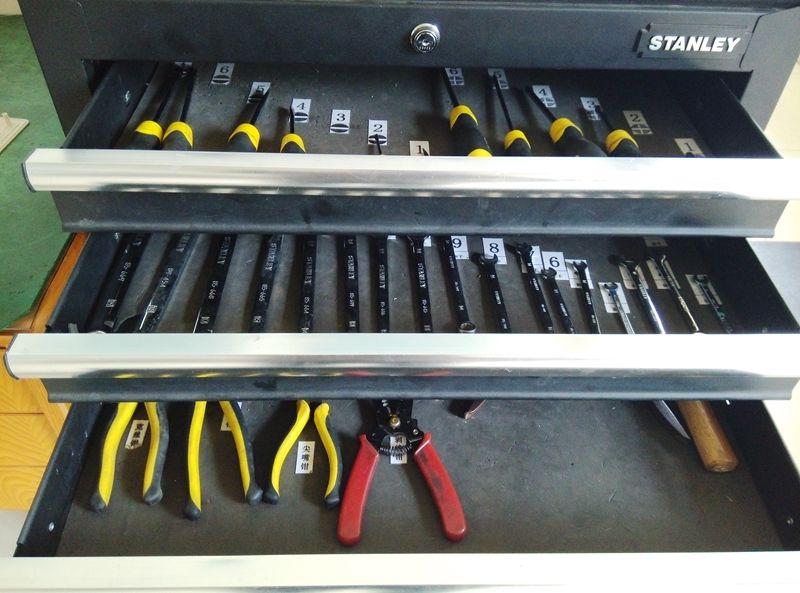

各种工具，不多说，我是DIYER，呵呵。

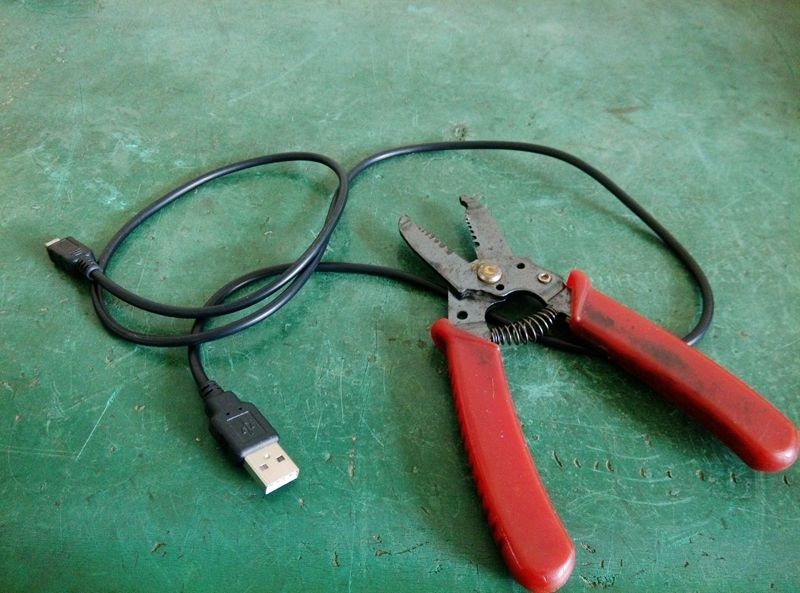

一根USB线，找半天找到这条，三无产品，一会儿截了它，呵呵。

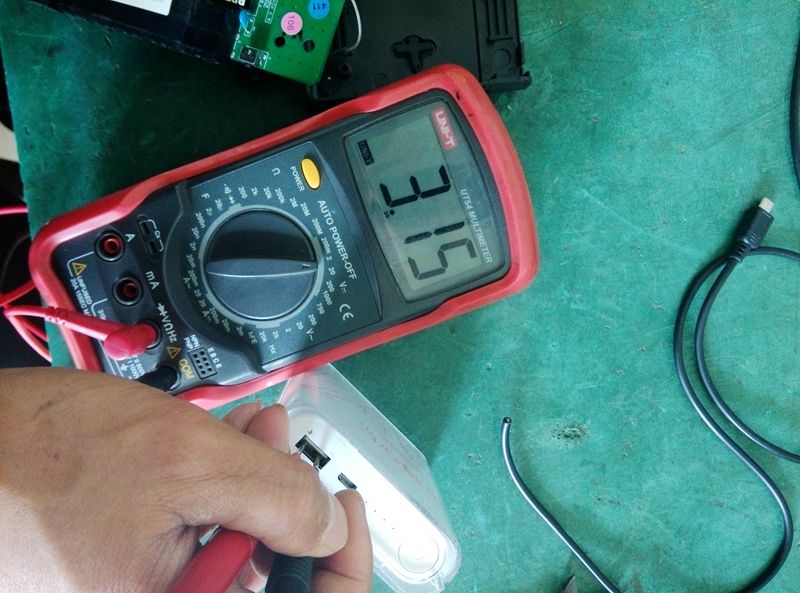

小米移动电源输出电压实测，三格电量空载时3.2V左右，标称的5V，最大电流2A，看清楚了是标称~最大~，自己百度一下去，我不想多说，电压和电流随负载变化而变化，这是初中物理就学过的吧！

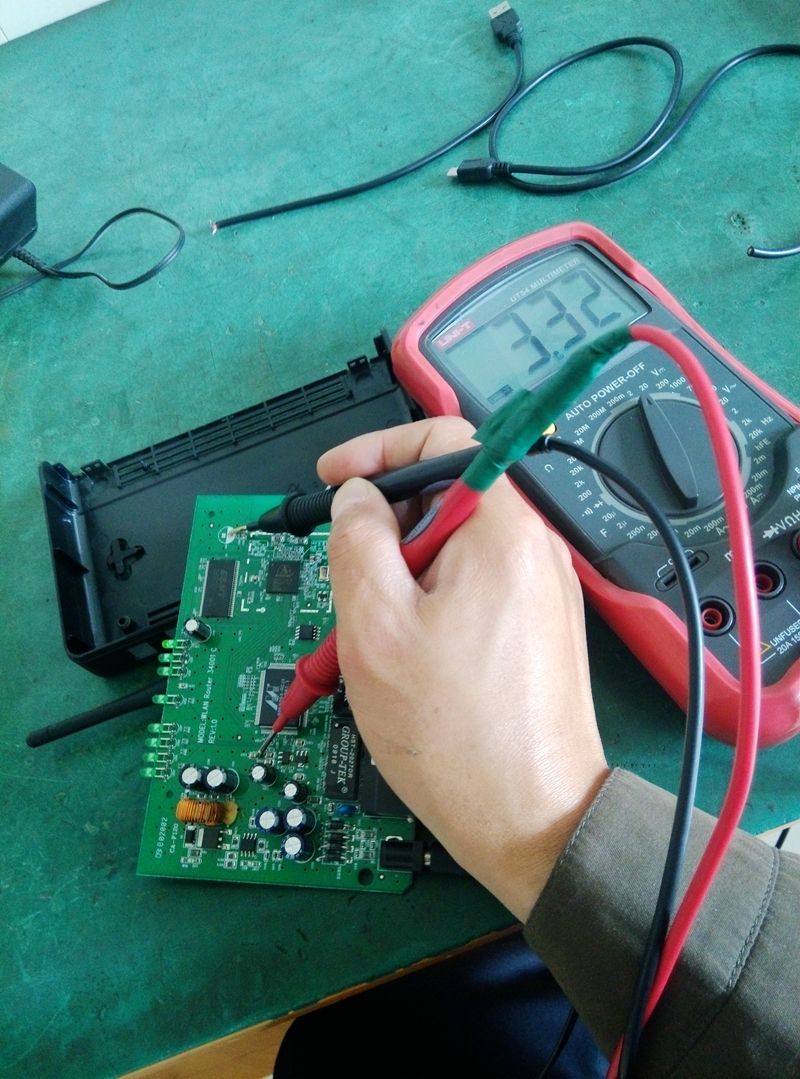

插原装适配器实测一下，最终输出直流3.3V供电，那么小米移动电源直接供电足够了！看表笔同时也验证了电路板的实际走线我没有看错。（一只手测量一只手照相真心麻烦的说。）

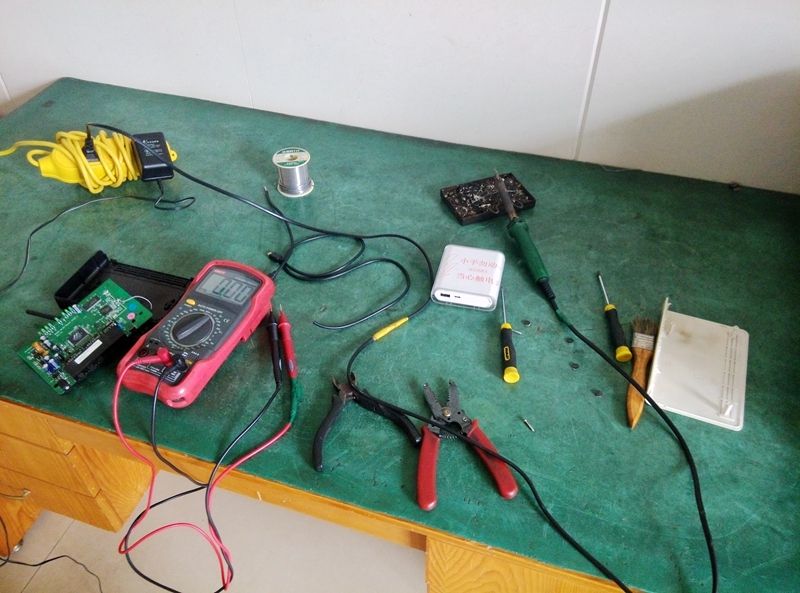

找齐了工具，喝口水，抽支烟，准备开工。

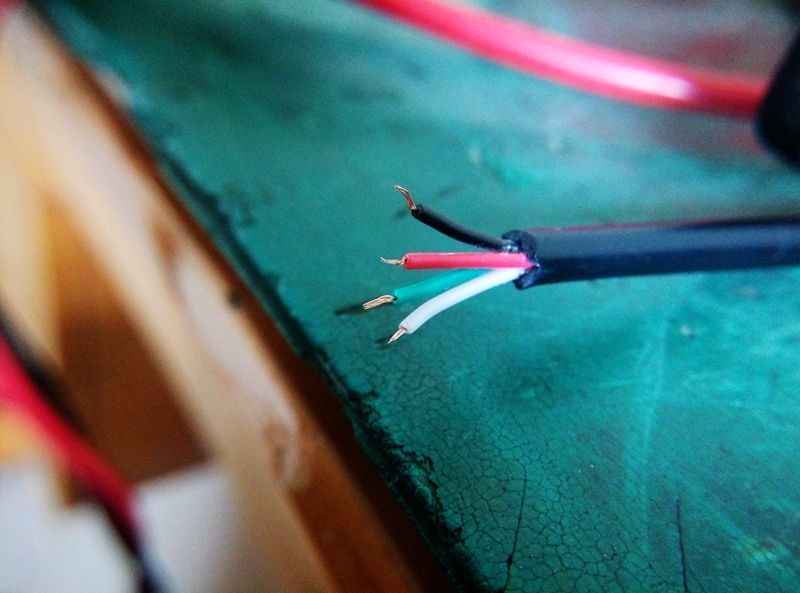

USB线截断剥出芯线，很直观，红色是+，黑色是-，不相信自己插了实际测量去。

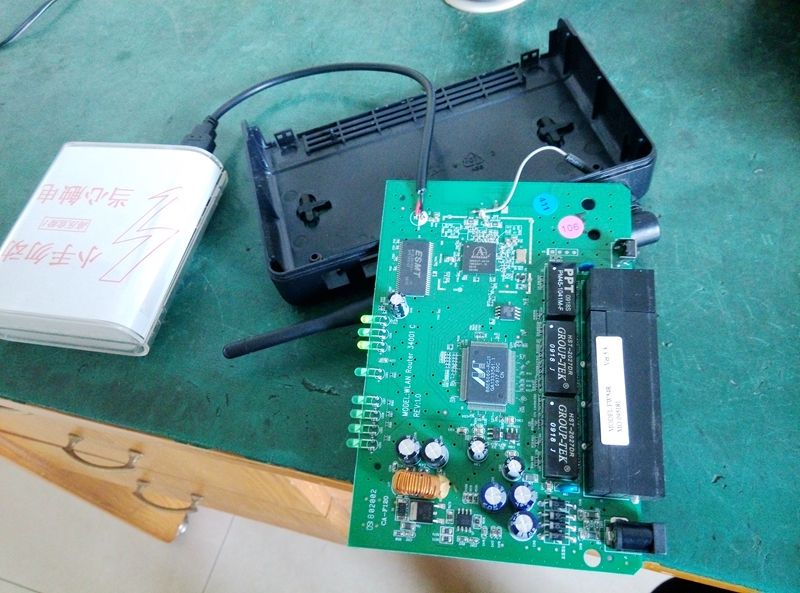

把USB线剥出的红色（+）和黑色（-）线锡焊到前面说过的“预留”端。注意正负方向不要弄错，另外的绿色和白色线剪断藏好，不要短路到了哪里。插上小米移动电源通电，指示灯PWR亮，SYS,WLAN闪烁，说明一切正常。

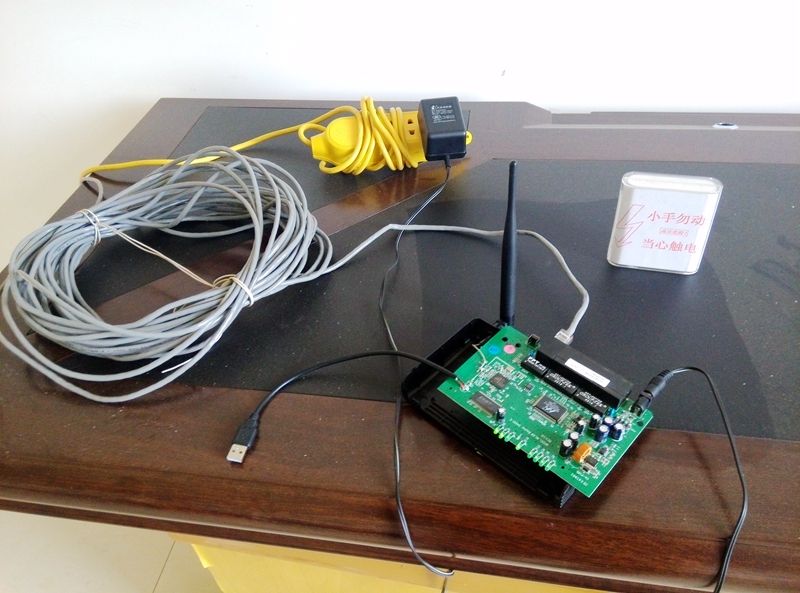

插网线，先用原装适配器测试，正常。桌面好大的灰呀，请无视！

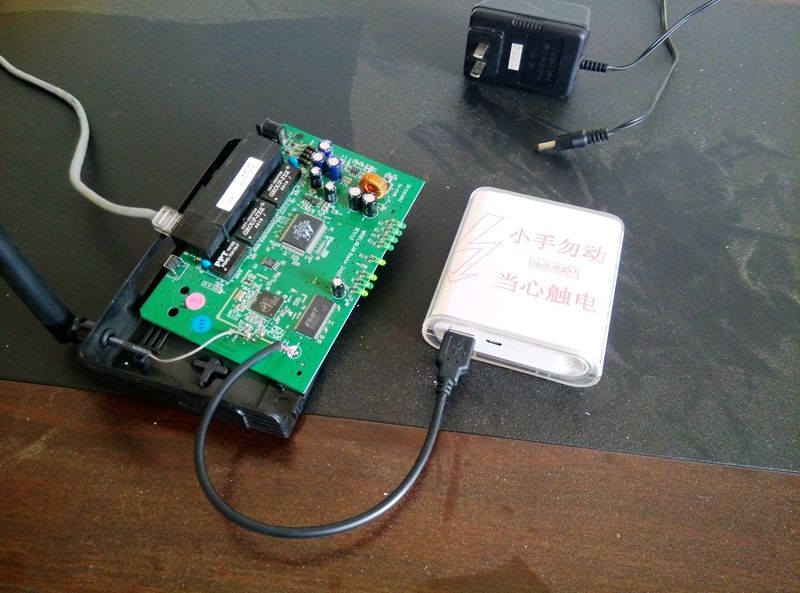

插了小米移动电源测试，正常，测试约10多分钟，没见任何异常，可以合上盖子啦！

出口得开孔，不然~~~就选最近的地方吧！焊掉了从开孔处进来再重新锡焊上。

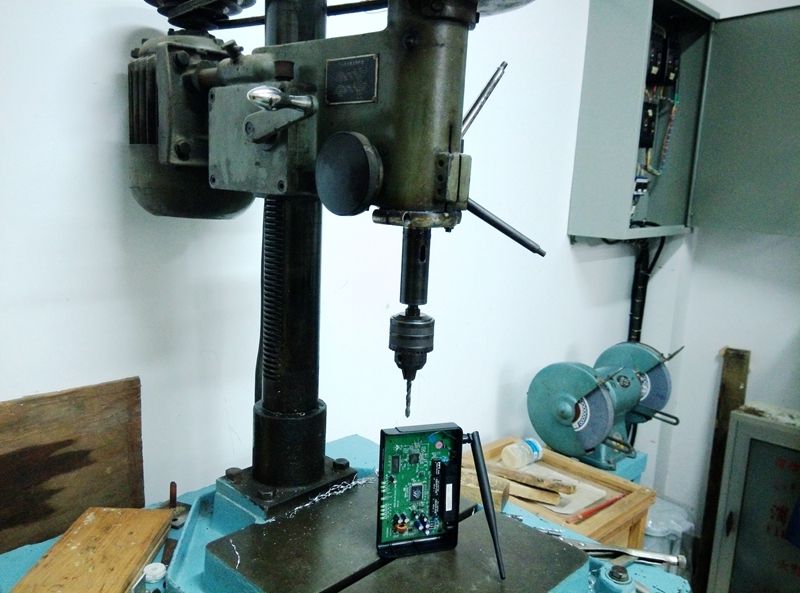

台钻都用上了，塑料壳，其实用手拿钻头都能钻开呢。

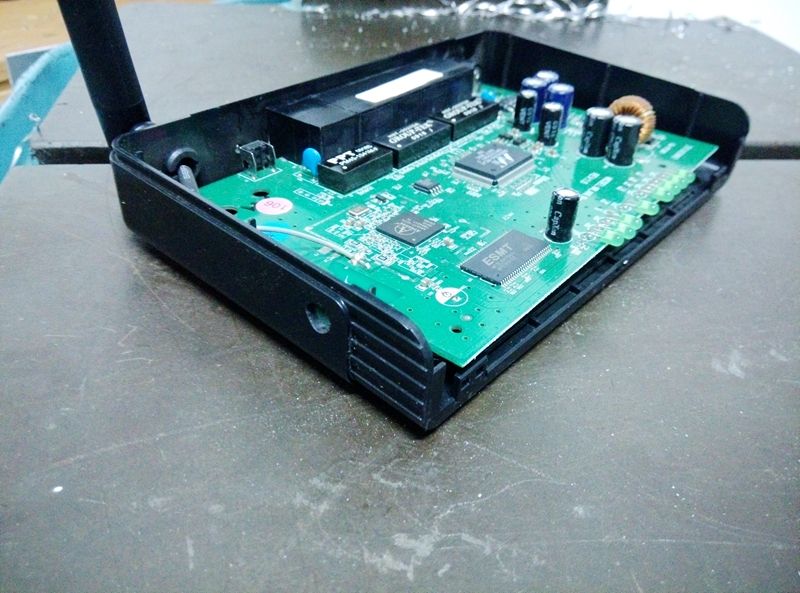

开孔完成，

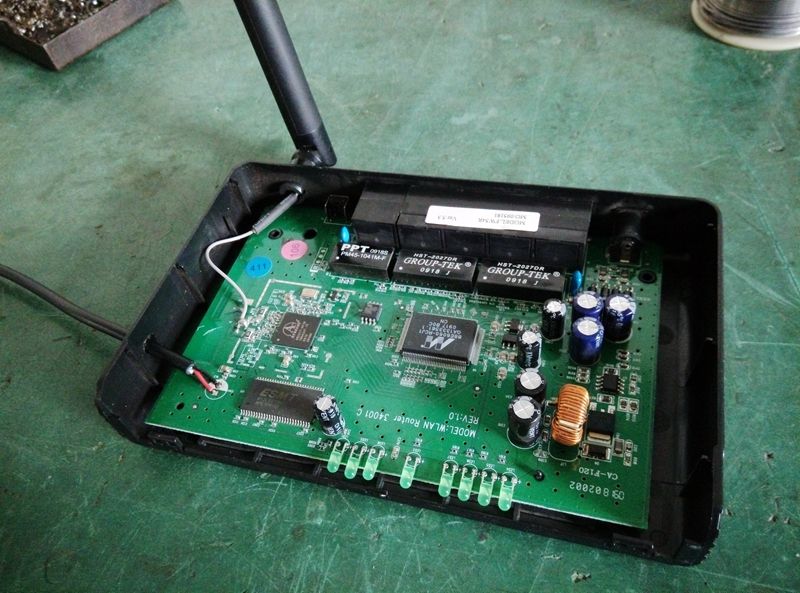

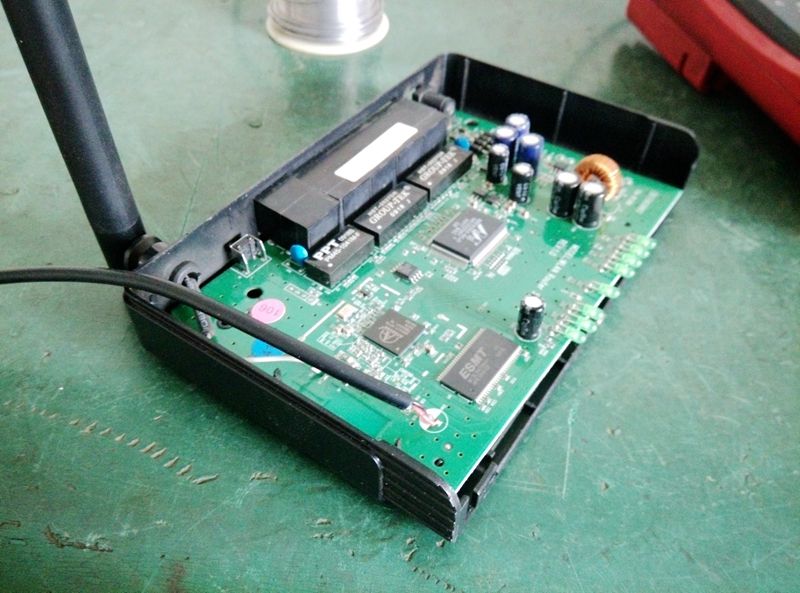

再重新锡焊上，盒盖子。

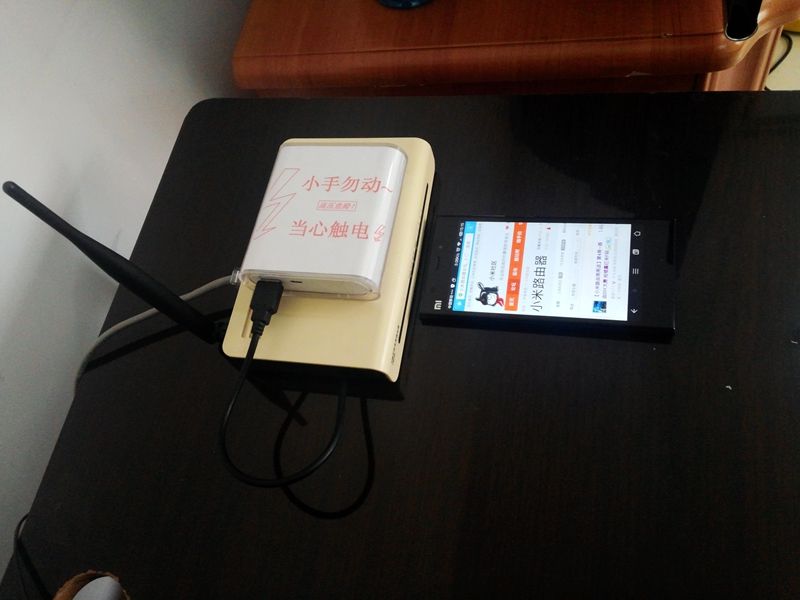

大功告成，整体看着没有杂乱的感觉，很清爽的感觉有木有？仅仅加了一条USB线，小米移动电源可以放在路由器上面，不占多余空间。

手机连接WIFI正常。只有我一个人的WIFI信号。

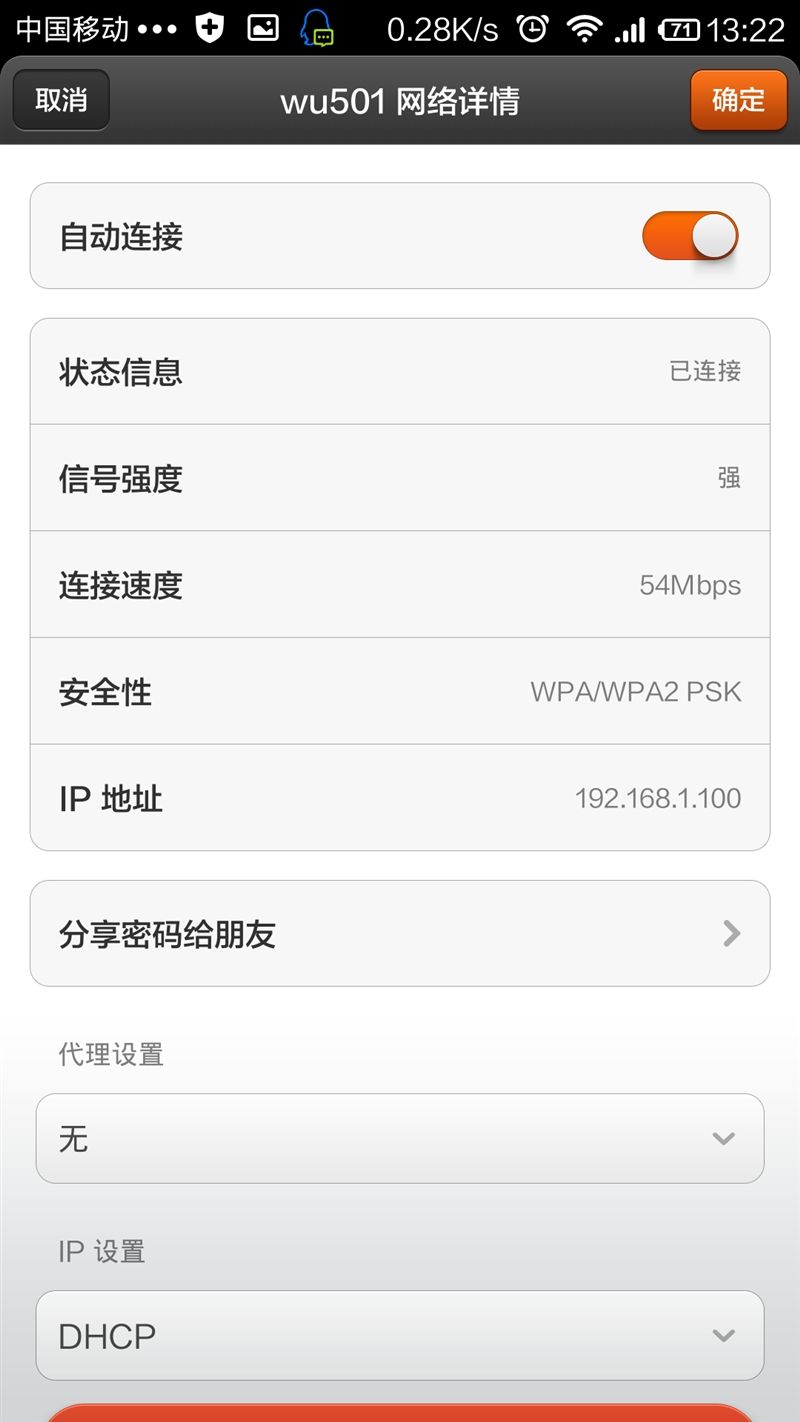

网络详情~信号强度，这货最大54M，呵呵。

在临时办公室测试了2个多小时了，一切正常。怎么样，你也心动了吗？

总结：

不同的普通路由器的原理相同，仅功能上有差异，比如自带3G的路由器，你可以带着到处跑，用USB供电省去了各种烦恼！我改造的路由器加装了USB供电方式，可以用小米移动电源（或者其它USB输出，比如PC）提供供电，但是一定要看清楚实际线路图，因为此路由器自带开关稳压电源，所以将供电直接接在此电源后端。现在距离我DIY完成已经近7小时了，我正在测试中，看看小米10400MA移动电源能提供大概多少时间供电，后续我将补充具体测试时间。

后来我实测我的10400MA小米移动电源（约48小时前充满的，基本属于满电量）通过我加装的USB口给迅捷的FW54R路由器持续正常供电29小时。（供电对象不同而供电时长不等，请不要对号入座！）

声明一下：断电不断网，前提是您的网络没有断~~~我DIY成功不代表所有的~~~另外如果您是拨号的猫上网等其它方式请绕过，我的DIY是针对此产品的加装，其它产品大同小异，仅提供方法大家交流，请勿对号入座！

如果你是学生，寝室断电，而网络交换机没有断电，呵呵，参照我的方法，别人抱着被子~~而你可以抱着手机玩，是不是很屌呢？

另外说明一下，再大容量的外接移动电源均有电量耗尽之时，此法只能是临时替代供电，具体时间有待测试（10400ma小米移动电源我估算应该在20小时以上），如遇一天以上的较长时间停电，那么肯定出什么“大事”了......
