你好，这里是网络技术联盟站。

前两天给大家分享了静态路由协议和动态路由协议：

• 静态路由
• 动态路由

今天给大家介绍的是动态路由中的RIP协议，如果本文对您有帮助，可以收藏本文哦！

让我们直接开始！

• 什么是RIP？RIP 跳数
• RIP 如何工作？
• RIP版本RIP 三个版本比较
• RIP 定时器更新计时器（30 秒）无效定时器（180 秒）抑制定时器（180 秒）刷新定时器（240 秒）
• RIP 防环机制1、水平分割2、毒性反转
• RIP优缺点优点缺点
• 各厂商配置思科华为H3C锐捷
• 总结

什么是RIP？

RIP 英文全称：Routing Information Protocol，中文术语：路由信息协议，是一种距离矢量路由协议，用跳数作为路由度量。

RIP 是小型网络中最常用的动态路由协议之一，RIP 通过每 30 秒向相邻路由器发送路由表详细信息来定期交换拓扑信息，它们以 UDP 数据包的形式发送，源端口号和目标端口号都设置为 520。由于最大数据报大小仅为 504 字节，因此单个数据包中最多可以宣告 25 条路由。这些相邻路由器依次将信息转发给其他路由器，直到它们达到网络收敛。RIP 跳数最大限制为 15 跳，超出此范围的任何内容都无法访问，因此，RIP 不适用于大型复杂网络。

网络收敛，百度百科有相关解释，不过看起来真的很拗口，一句话解释：网络收敛就是一个网络中所有设备更新其路由表信息，达到路由一致的过程。

RIP 跳数

默认情况下，路由器到其直连网络的跳数为 0，从一台路由器到另外一台路由器跳数加1，跳数的取值范围为 0 到 15的整数，大于等于 16 的跳数为无穷大，表示目的网络或主机不可达。

RIP 如何工作？

RIP 基于距离矢量路由算法，根据到目标网络的跳数计算路由成本，在计算路由成本时不使用其他路由指标，例如负载、带宽、延迟。

下面我们用一个例子来直观的感受一下RIP的选路规则：

案例1

如上图，R1现在要和R4进行通信，目前有三个链路：

• 链路1：R1 -> R2 -> R3 -> R4
• 链路2：R1 -> R5 -> R6 -> R7 -> R4
• 链路3：R1 -> R8 -> R4

这个时候我们可以很直观的看出每条链路的跳数：

• 链路1：3跳
• 链路2：4跳
• 链路3：2跳

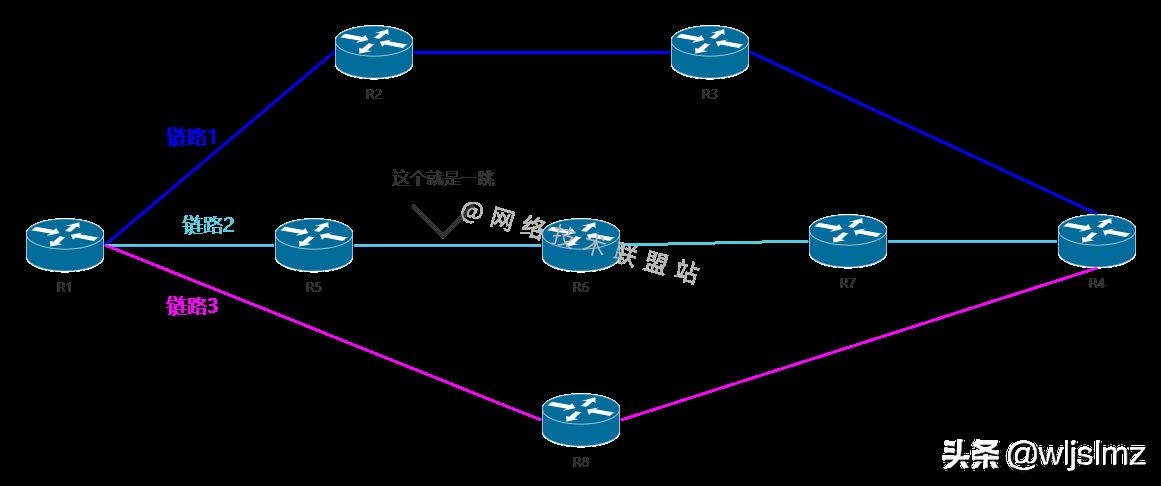

看跳数最好最快的办法就是一条链路就是一跳，如下图：

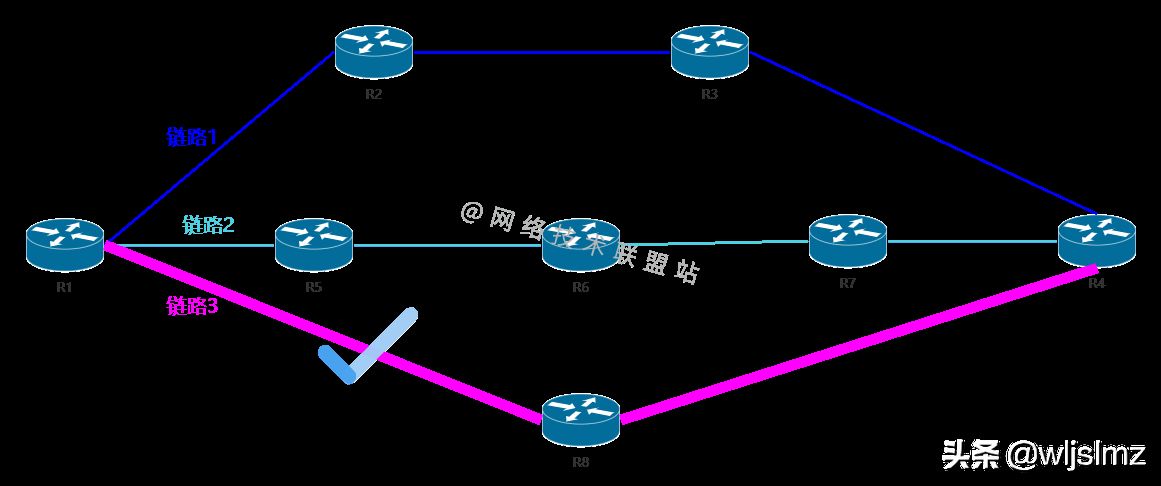

那么答案毫无悬念：选择跳数最小的链路3：

案例2

案例1是链路的跳数都不一样，那加入跳数一样的情况，RIP如何选路的呢？

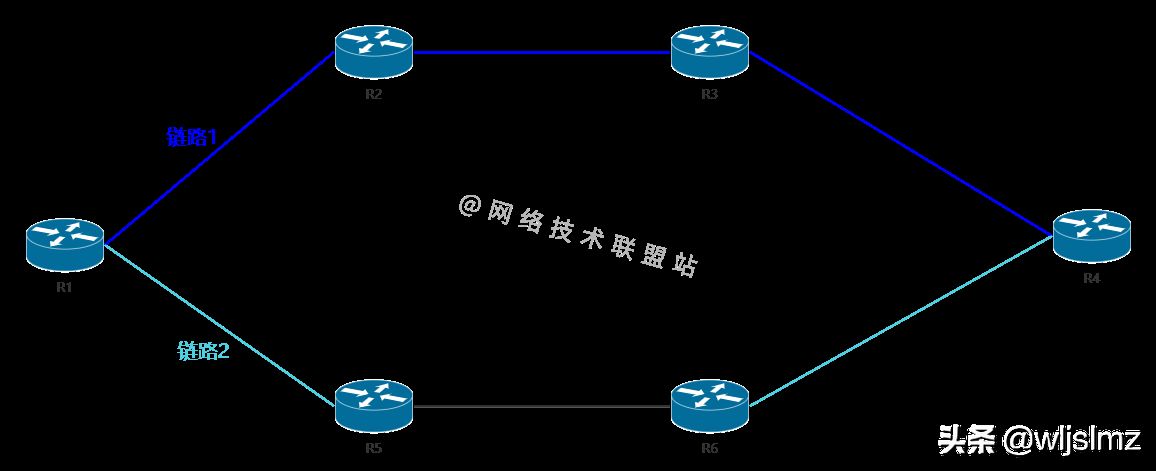

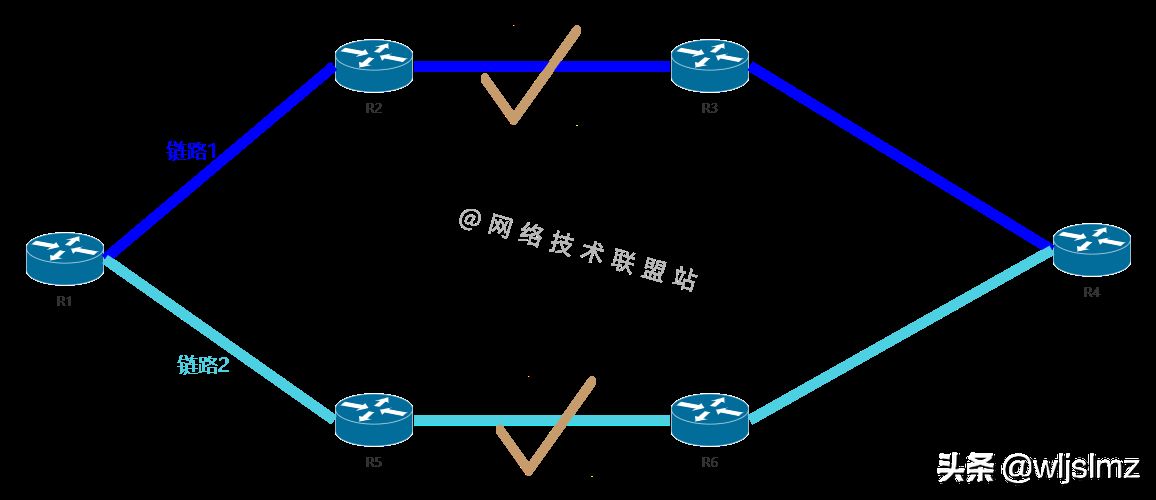

如上图，R1现在要和R4进行通信，目前有两个链路：

• 链路1：R1 -> R2 -> R3 -> R4
• 链路2：R1 -> R5 -> R6 -> R4

这个时候我们可以很直观的看出每条链路的跳数：

• 链路1：3跳
• 链路2：3跳

上面我们提到过，RIP在计算路由成本时不使用其他路由指标，例如负载、带宽、延迟。所以这里起到了负载均衡的作用，网络将同时向两条路由发送数据。

RIP版本

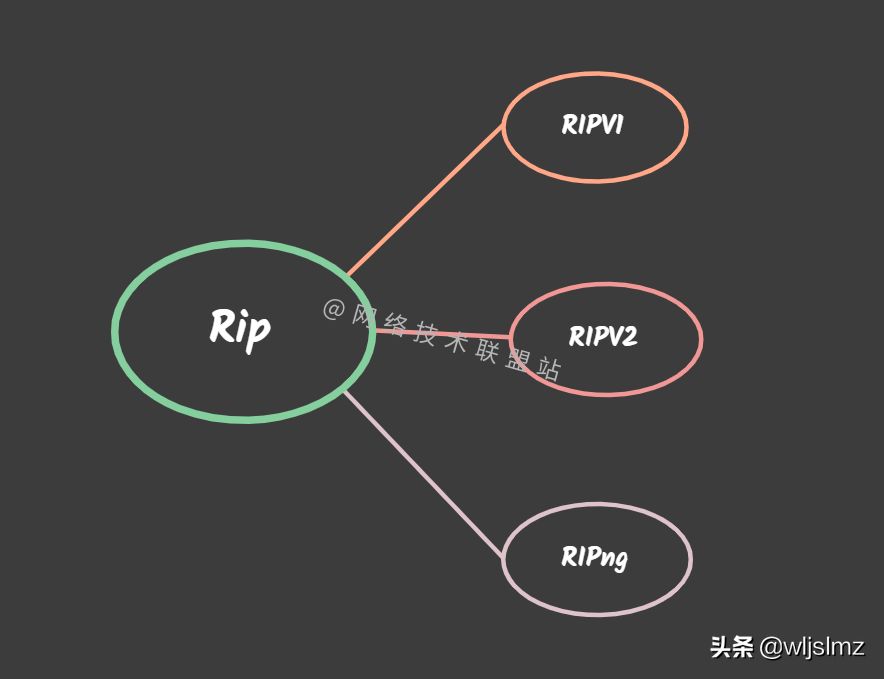

RIP 有三个版本：

• RIPv1：在 RFC 1058 中定义，有类路由协议，由 IP 目标网络和跳数指定
• RIPv2：在 RFC 1723 中定义，无类别路由协议，路由表被发送到多播地址，从而减少网络流量。
• RIPng：下一代 RIP，在 RFC 2080 中定义，是 RIPv2 的扩展，用于支持下一代互联网协议 IPv6。

RIP v1被称为有类路由协议，因为它在路由更新中不发送子网掩码信息。

RIP v2被称为无类路由协议，因为它在其路由更新中发送子网掩码信息。

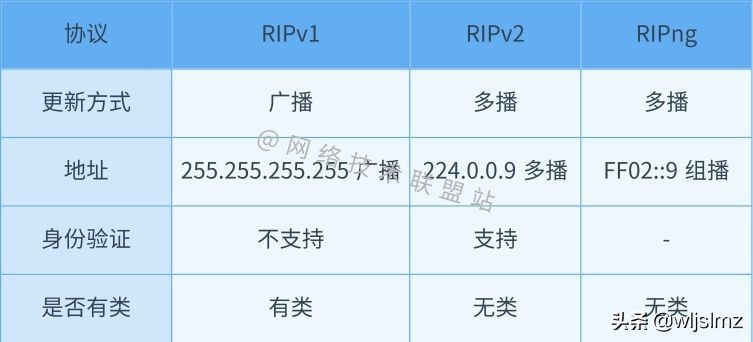

RIP 三个版本比较

RIP 定时器

RIP 有四种定时器：

• 更新计时器
• 无效定时器
• 抑制定时器
• 刷新定时器

更新计时器（30 秒）

更新计时器就是路由更新的频率，时间为 30 秒。

无效定时器（180 秒）

如果直到 180 秒没有更新，则目标路由器认为它无效。

抑制定时器（180 秒）

路由器等待邻居路由器响应的时间，默认时间为 180 秒。

刷新定时器（240 秒）

在路由被宣布为无效后，RIP 将额外等待 60 秒，所以刷新的总时间为 180 + 60 = 240 秒。

RIP 防环机制

路由中难免会出现环路，RIP也不例外，RIP常见的主要有以下防环机制：

• 水平分割
• 毒性反转

1、水平分割

水平分割防止向始发路由器通告相同的路由。

这个乍一看是不是很难理解？

我们来举个栗子：

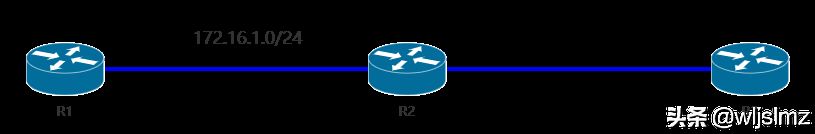

现在有一个小型的网络，三台路由器：R1、R2、R3，R1和R2之间的网段为172.16.1.0/24：

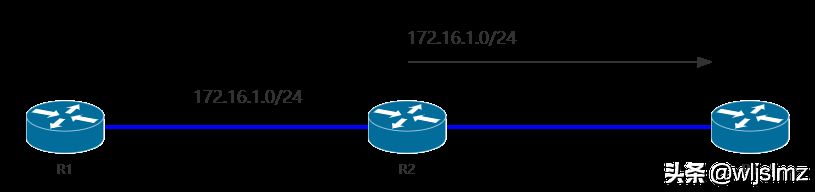

现在R2要将172.16.1.0/24宣告给R3：

R3收到该路由信息后更新其路由表，因为RIP的刷新定时器为30秒，所以30秒后，R3开始将自己的路由表信息广播通告给附近所有的路由器，包括R2:

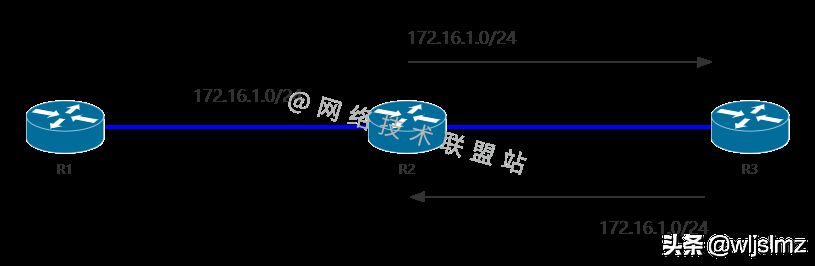

这样一来，R2和R3就会不停的向对方互发172.16.1.0/24路由协议，形成了一个环路：

水平分割防止这种类型在网络中循环，R3 知道R2 早先广播了网络172.16.1.0/24，因此R3 不会将此更新发送给R2：

这样就避免了环路！

这就是水平分割。

2、毒性反转

毒性反转，网上八股文讲的太死板了，我这边直接举个栗子：

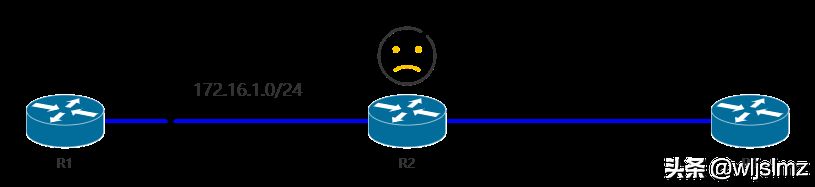

还是这个拓扑图，假如这个时候172.16.1.0/24网段发生故障，这个时候只有R2知道这个事：

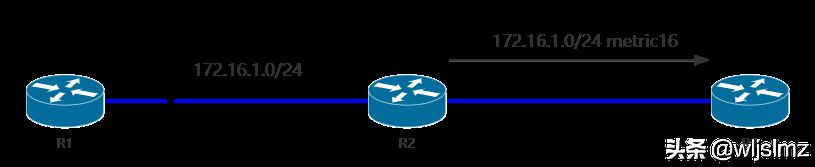

假如R2上配置了毒性反转，那么此时会把172.16.1.0/24的跳数变为16，广播给其他路由器，也就是R3：
