第十五章、单臂路由
一、知识回顾
前面学习了vlan,vlan runk
在同一交换机上划分vlan,从而相同vlan可以通讯,不同vlan不能通讯。
如果想要不同vlan进行通讯,怎么办?
不同vlan,是属于不同广播域,配置在不同的网段IP地址,针对不同网段的IP进行通讯,这里就要借助路由,要实现不同vlan间的通讯技术:单臂路由;三层交换机
二、单臂路由

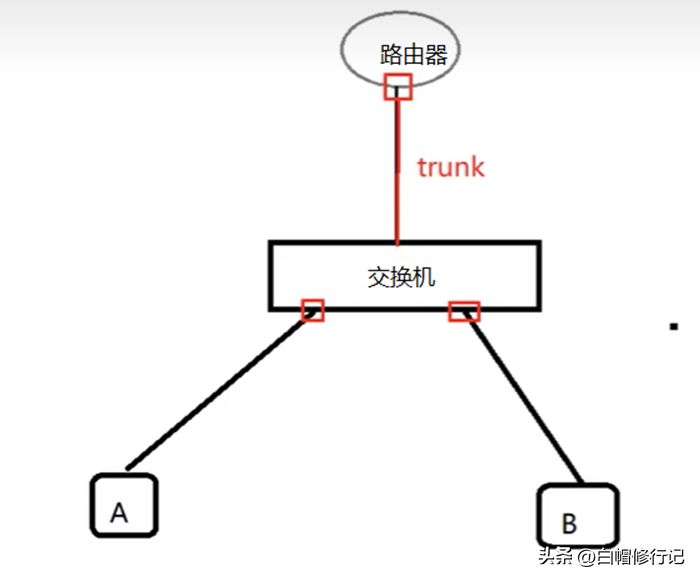

如图
问题1、路由器目前两个vlan都连了路由器同一个物理接口,到底这个接口是属于哪个vlan的网关。
问题2:交换机想要转发任意vlan数据就需要设置为trunk,但是路由器接口不能设置为trunk,因为它是路由接口。
方法:依据路由器的物理接口划分子接口。比如g0/1:表示的是模块的1的第二个接口。划分为g0/0.1分配为vlan10,g0/0.2分配为vlan20
注意:子接口需要封装为不同的vlan
单臂路由原理:在路由器上划分子接口作为不同vlan的网关,需要vlan封装。
交换机域在主机的链路是:access
交换机与路由器的连接为:trunk

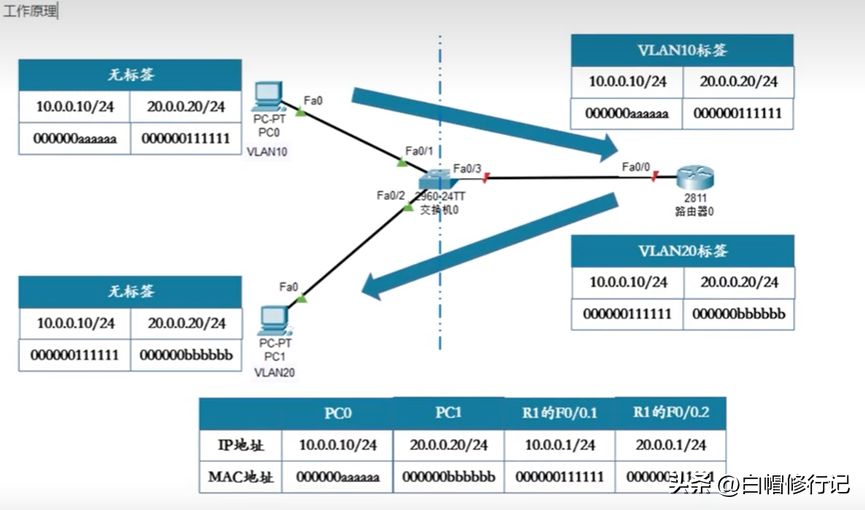

如上图所示:PC0需要发送数据给PC1,发现PC 和自己不是在同一网段,这时需要将数据交给自己的网关,网关为路由器0的F0/0.1子接口,通过ARP协议获取自己网关的MAC地址,数据会通过交换机进行转发,到了交换机之后,会为收到的数据打上vlan10数据传到路由器0,交换机收到数据,集合路由器的工作原理,查看目的IP地址,找到对应接口,进行标签转换,在发给交换机,这时发送到交换机打上了vlan20的数据标签,跟交换机的MAC地址表直接转发。
三、实验(使用的是思科的Cisco Packet Tracer需要安装包的滴我)

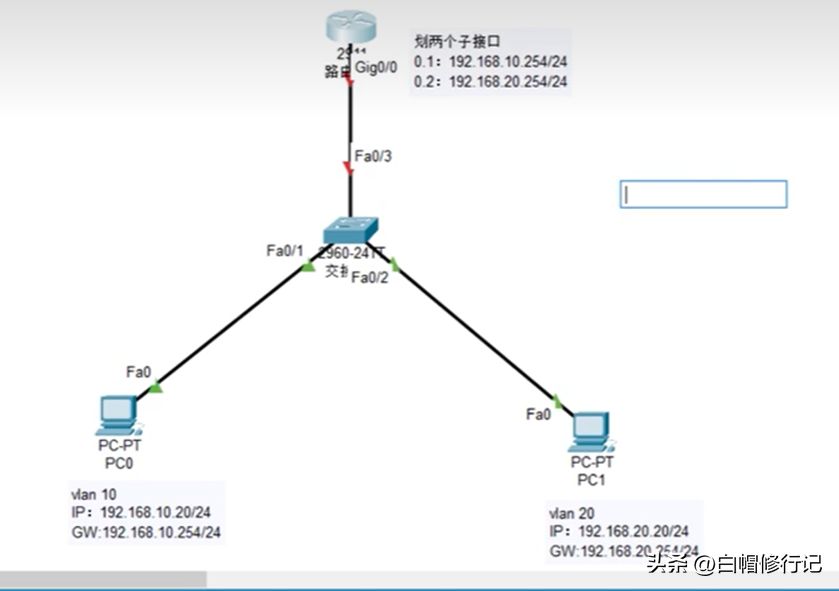

1、 原理图
2、 实验操作
《1》 配置交换机
交换机上创建vlan10,20 全局模式,进入端口f0/1,f0/2中。把端口设置到vlan10 20 中;进入f0/3中,把端口设置为trunk,具体操作看上节代码。
《2》 路由器配置
全局模式,进入g0/0.1 使用:
encapsulation dot1Q 10 #把端口封装为vlan10
ip add 192.168.10.254 255.255.255.0 #设置IP
不需要 no shutdown
全局模式,进入g0/0.2使用:
encapsulation dot1Q 20 #把端口封装为vlan20
ip add 192.168.20.254 55.255.255.0 #设置IP
的接口不需要启动(不需要 no shutdown)
《3》 这时进入g0/0开启接口就行
Int f0/0 no shutdown
《4》 配置PC
可以手动添加PC10 IP地址使用 ip add 192.168.10.20 255.255.255.0
添加网关:ip default-gateway 192.168.10.254
具体操作请看
也可以在路由器上使用DHCP自动获取IP地址
Ip DHCP pool vlan10
Network 192.168.10.0 255.255.255.0
Default-router 192.168.10.254
Exit
Ip DHCP pool vlan20
Network 192.168.20.0 255.255.255.0
Default-router 192.168.20.254
自动获取到了192.168.10.1和192.168.20.1
具体操作请看12_路由器上配置DHCP
《5》 这时就可以ping通了。
