去年给某银行部署过华为防火墙双出口冗余，主备模式，但是规定只能用他们的电脑调试，更不可能截图或者带备份配置文件出来，所以写这篇文章完全没有素材，只能用模拟器搭一下，实物照片，也是没有的，手机都不得带入机房。
进机房的时候还被告知，如果发生火情，务必在30秒内离开机房，因为30秒后，机房门窗会自动锁死，空气将被抽空，人在里面的话可相而知……

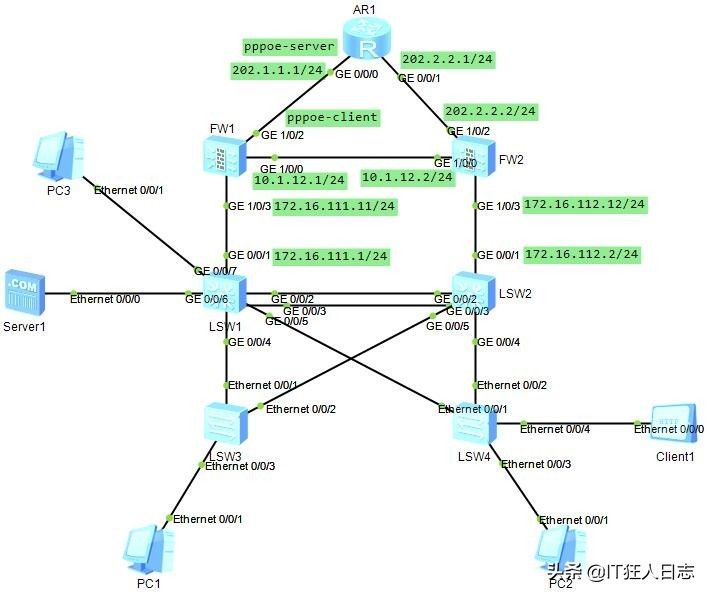

言归正传，先看今天的拓扑图。
AR1代表运营商双出口网络，事实上并不存在这台设备；并且，银行也并没有采用PPPOE链路，此处只是为了顺便展示一下PPPOE的配置而已，这个必须事先声明，不然评论区肯定是一片质疑声；就算我现在声明了，还有很多人根本没看到，然后就会吐槽，哪个银行会用PPPOE链路？编故事也要像一点啊！
算了随他去吧，简单说说配置过程吧，当然其实上的链路远不止两条，毕竟银行都有内外网。
两台华为的防火墙，fw1为主，fw2为备；两台华为核心交换机，没有采用堆叠技术，而是采用VRRP技术进行配置。
准备工作：先让外网链路就位吧，在模拟器里面配置一下AR1，实际环境中是没有这一步的；
aaa
local-user test password cipher huawei //创建一个宽带账户密码
local-user test service-type ppp
ip pool pppoe //创建PPPOE地址池，并且保留1-10不分配；
network 202.1.1.0 mask 255.255.255.0
excluded-ip-address 202.1.1.1 202.1.1.10
interface Virtual-Template1 //创建模板，设定用户鉴权模式、指明IP地址池
ppp authentication-mode chap
remote address pool pppoe
ip address 202.1.1.1 255.255.255.0
interface GigabitEthernet0/0/0 //pppoe-server应用到接口
pppoe-server bind Virtual-Template 1
#
interface GigabitEthernet0/0/1 //与FW2连接的接口，配置IP地址即可
ip address 202.2.2.1 255.255.255.0
以下才是真正的配置工作：
一、两台防火墙配置VRRP，主备模式
[FW1]vlan 100
[FW1]int g1/0/3
[FW1-GigabitEthernet1/0/3]portswitch //默认是L3接口，开启L2功能
[FW1-GigabitEthernet1/0/3]p l t //端口配置为trunk模式
[FW1-GigabitEthernet1/0/3]p t a v a //放行所有VLAN
[FW1-GigabitEthernet1/0/3]q
[FW1]int vlan 100
[FW1-Vlanif100]ip ad 192.168.100.11 24
[FW1-Vlanif100]vrrp vrid 1 virtual-ip 192.168.100.254 active //加入VGMP组，FW1为主
[FW1]firewall zone dmz //vlan100是放服务器的，所以划到dmz区域
[FW1-zone-dmz]add int vlan 100
[FW1-zone-dmz]q
FW2的配置就两处不同：
[FW2-Vlanif100]ip add 192.168.100.12 24
[FW2-Vlanif100]vrrp vrid 1 virtual-ip 192.168.100.254 standby //加入VGMP组，FW2为备

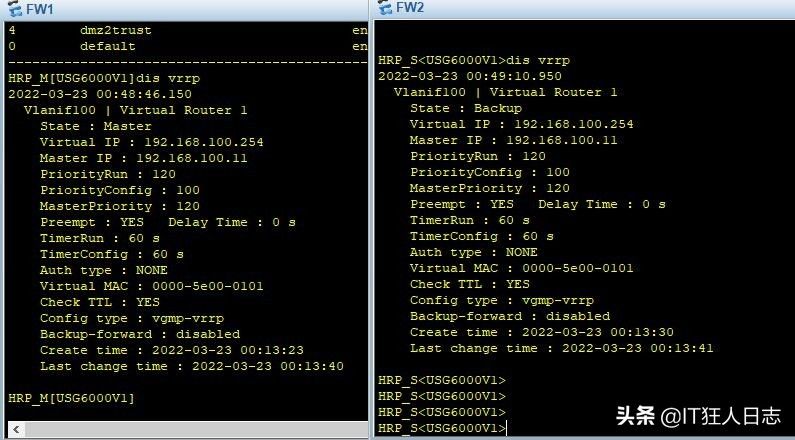

Display vrrp，查看vrrp配置是否正确：
二、防火墙配置上行链路
1、FW1配置PPPOE拨号：
interface Dialer0
link-protocol ppp
ppp chap user test
ppp chap password cipher huawei
mtu 1400
ip address ppp-negotiate
dialer user test
dialer bundle 1
dialer-group 1
firewall zone untrust
add interface Dialer 0
dialer-rule 1 ip permit
ip route-static 0.0.0.0 0 Dialer 0 //配置默认路由，PPPOE拨号的，没有固定的下一跳地址
2、FW2配置固定IP：
[FW2]int g1/0/2
[FW2-GigabitEthernet1/0/0]ip add 202.2.2.2 24
[FW2-GigabitEthernet1/0/0]q
[FW2]firewall zone untrust
[FW2-zone-untrust]add int g1/0/2
[FW2-zone-untrust]q
[FW2]ip route-static 0.0.0.0 0 202.2.2.1 //配置默认路由，下一跳是路由器接口IP
外部链路虽然配置好了，但是没有安全策略放行，是不能上网的。
三、防火墙配置下行链路
1、FW1的配置：
[FW1]vlan 111
[FW1]int vlan 111
[FW1-Vlanif111]ip add 172.16.111.11 24
[FW1-Vlanif111]ser ping permit
[FW1-Vlanif111]q
[FW1]firewall zone trust
[FW1-zone-trust]add int vlan 111
[FW1-zone-trust]q
[FW1]ospf router-id 172.1.1.11
[FW1-ospf-1]area 0
[FW1-ospf-1-area-0.0.0.0]net 192.168.100.11 0.0.0.0
[FW1-ospf-1-area-0.0.0.0]net 172.16.111.11 0.0.0.0
[FW1-ospf-1-area-0.0.0.0]q
2、FW2的配置：
[FW2]vlan 112
[FW2]int vlan 112
[FW2-Vlanif112]ip add 172.16.112.12 24
[FW2-Vlanif112]ser ping permit
[FW2-Vlanif112]q
[FW2]firewall zone trust
[FW2-zone-trust]add int vlan 112
[FW2-zone-trust]q
[FW2]ospf router-id 172.1.1.12
[FW2-ospf-1]area 0
[FW2-ospf-1-area-0.0.0.0]net 192.168.100.12 0.0.0.0
[FW2-ospf-1-area-0.0.0.0]net 172.16.112.12 0.0.0.0
[FW2-ospf-1-area-0.0.0.0]q
下面的核心交换机还没配置，这个时候，OSFP是起不来的，不急于查看。现在可以配置两台防火墙的心跳线了：
[FW1]int g1/0/0
[FW1-GigabitEthernet1/0/0]ip add 10.1.12.1 24
[FW1-GigabitEthernet1/0/0]q
[FW1]firewall zone trust
[FW1-zone-trust]undo add int g1/0/0
[FW1-zone-trust]q
[FW1]firewall zone dmz
[FW1-zone-dmz]add int g1/0/0
[FW1-zone-dmz]q
其实心跳线接口可以放在trunst区域，当然要放在DMZ区域也无可厚非。
[FW2]int g1/0/0
[FW2-GigabitEthernet1/0/0]ip add 10.1.12.2 24
[FW2-GigabitEthernet1/0/0]q
[FW2]firewall zone trust
[FW2-zone-trust]undo add interface g1/0/0
[FW2-zone-trust]q
[FW2]firewall zone dmz
[FW2-zone-dmz]add int g1/0/0
[FW2-zone-dmz]q
指定hrp链路，设置参数heartbeat-only，指定该备份通道只用于传输HRP控制协商报文，不备份连接状态，保证双机状态的稳定。
[FW1]hrp interface g1/0/0 remote 10.1.12.2 heartbeat-only
[FW2]hrp interface g1/0/0 remote 10.1.12.1 heartbeat-only
[FW2]hrp standby-device //设置FW2为备份设备
在hrp主设备上定义相关参数：
[FW1]hrp standby config enable //备用设备也可以参与配置。 默认standy设备不可以自行管理，必须从master设备同步配置
[FW1]hrp auto-sync config //开启配置命令和会话的自动同步，这个同步是相互的
[FW1]hrp mirror session enable //设置session的快速备份
[FW1]hrp timer hello 1000 //心跳线keepalive周期1sec，单位msec，默认就是1s一次
[FW1]hrp preempt delay 60 //如果Master设备故障恢复，需要保持60sec才可以恢复成Master身份，防止频繁震荡
[FW1]hrp preempt //开启恢复抢占

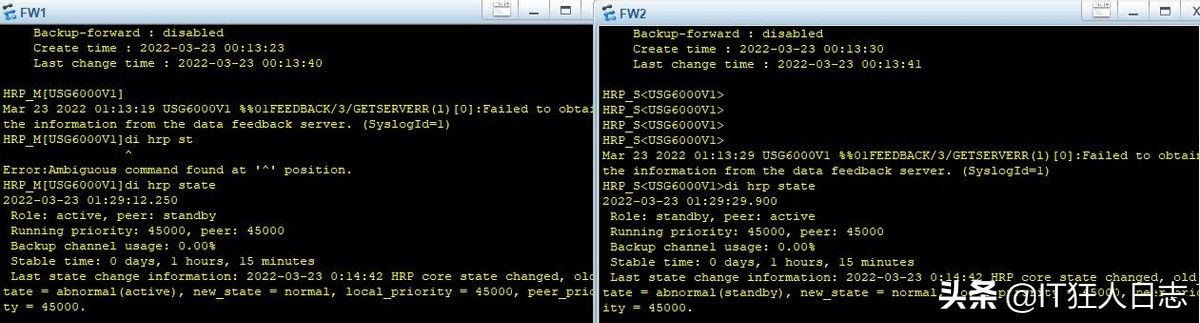

参数定义完成后，两端开启HRP
[FW1]hrp enable
[FW2]hrp enable
到这里，防火墙的主备冗余是基本上配置完成后，与核心交换机的互联，以及NAT、安全策略的配置，留到下一篇文章继续说明。
