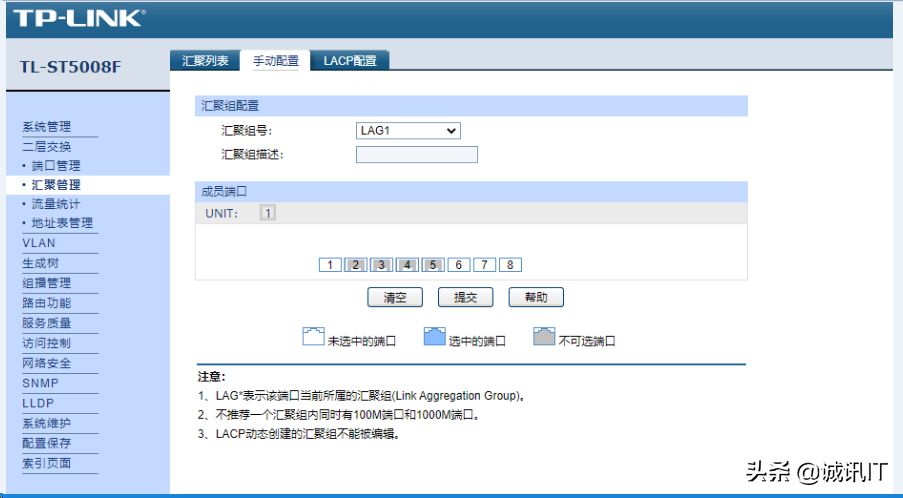

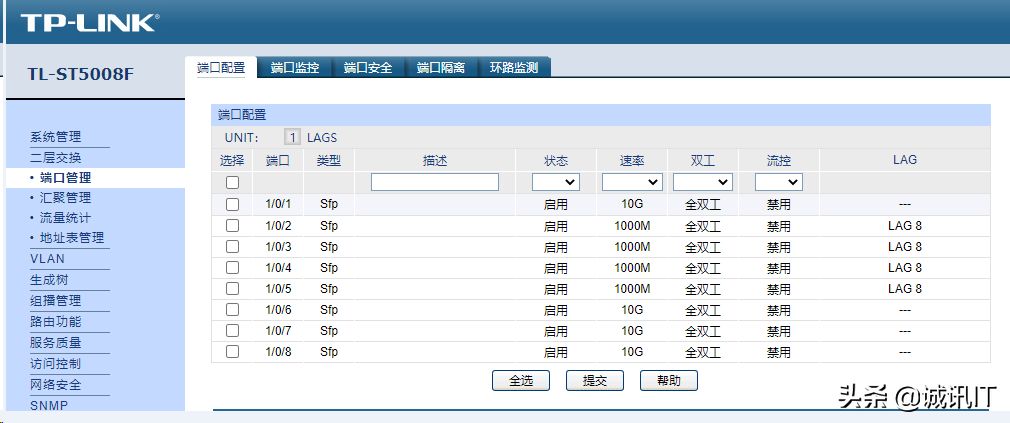

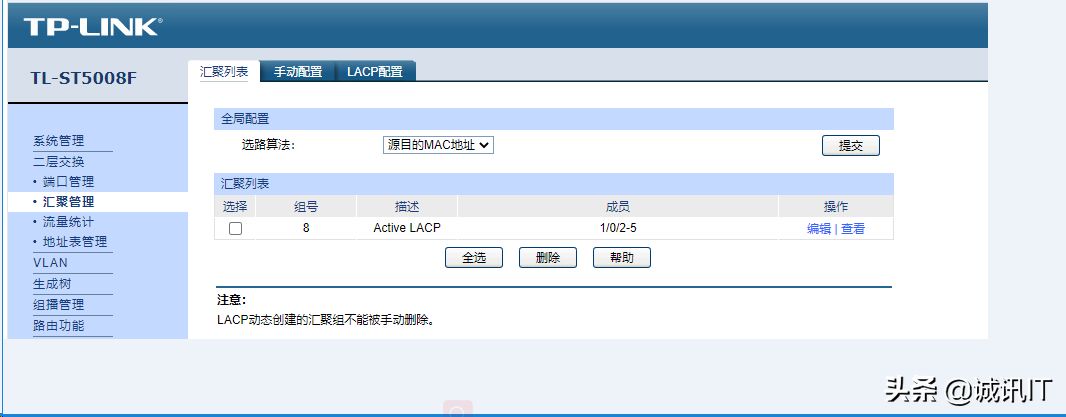

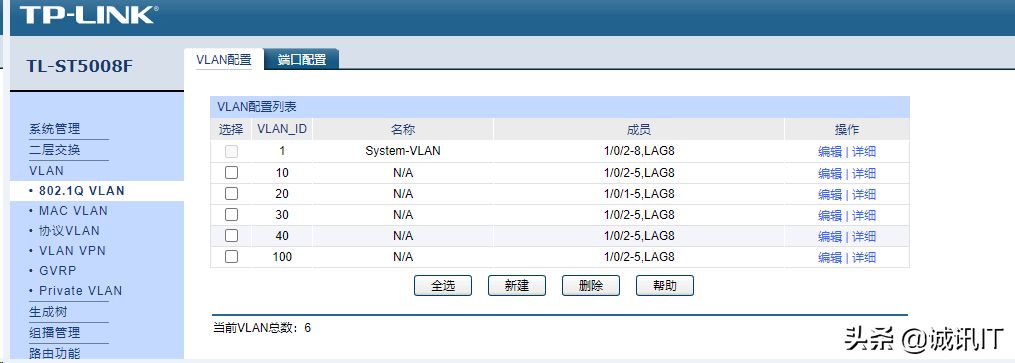

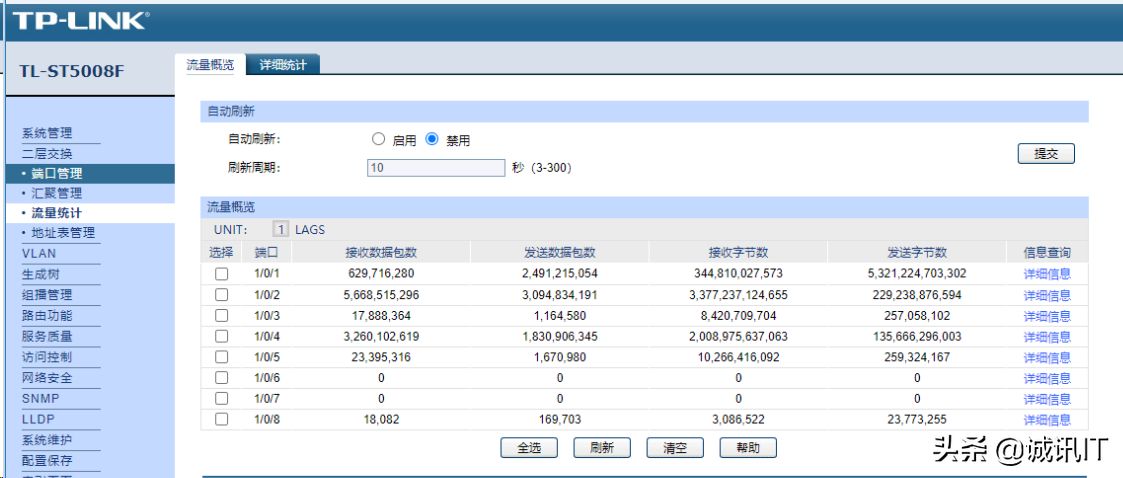

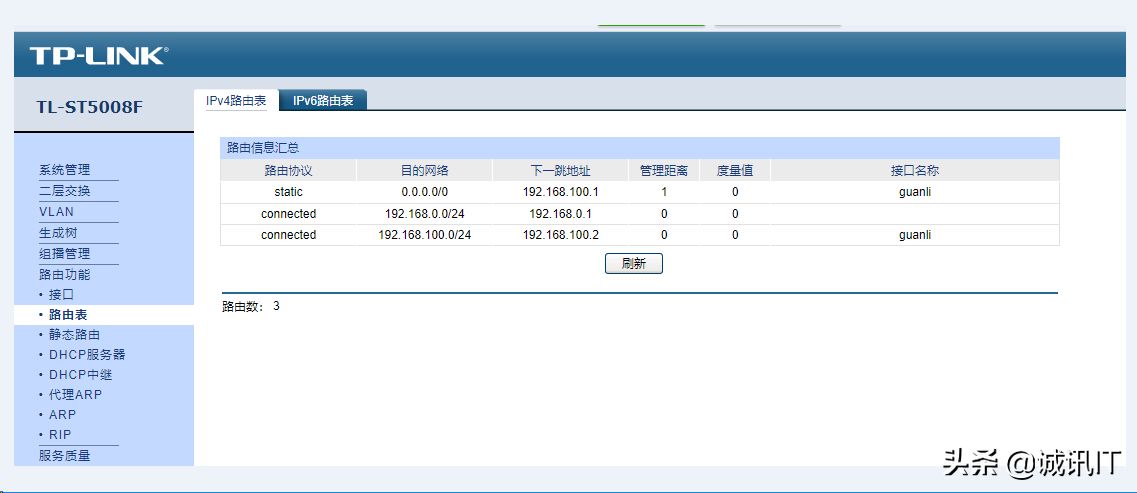

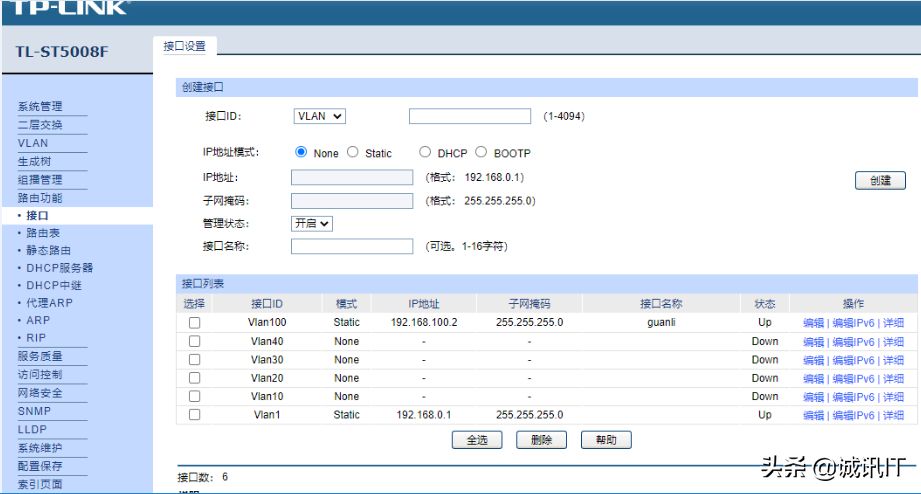

项目中有过2款交换机，分别是万兆的TL-ST5008F 当时给华为S7706做端口聚合

还有一款是POe充当无线中跟AP对接的接入交换机，因为TP的交换机用的是WEB界面，而且是混杂模式的端口特性，初次上手还是有点绕不过来的，可以参考下

先讲POE交换机

这是一款TL-SG2218P千兆网管POE交换机，

1-8口接的是无线AP。17口是上行Trunk口，接的核心交换机，无线业务与管理业务分离

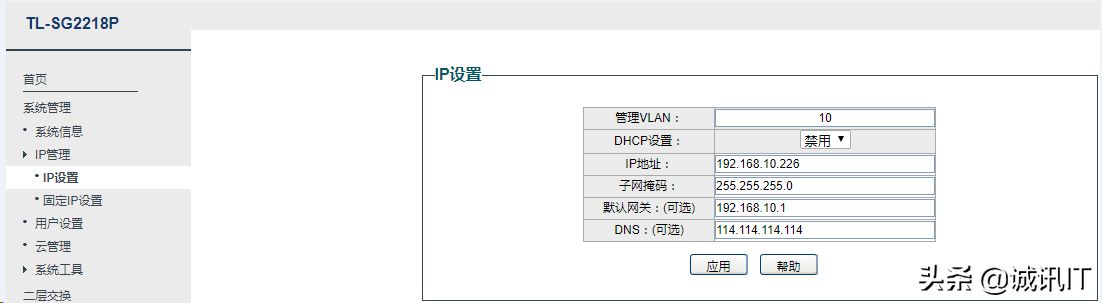

设备统一管理Vlan10 无线业务vlan120 vlan130 vlan140 无线管理 vlan110，

首先修改端口PVID，接AP的口能拿到vlan110的地址，能跟AC通讯。这里是1-8口接AP

这里还是很好理解的，就是AP发出的包打上VLan110里广播

值得记录的是在第2步，点击802.1Q Vlan,首先温习下Hybrid特性

hybrid端口接收方向

在收到数据的时候，先看它是否带VLAN标签和是否允许通过（在untagged和tagged列表中的都算允许通过）

如果以太帧已经有标签且可以通过，则让以太帧带着标签通过；

如果以太帧没标签且可以通过，则打上PVID，再让带着PVID标签的以太帧通过；

如果不在untagged或tagged列表，则表示不允许通过，丢弃此以太帧

hybrid端口发送方向

如果以太帧在untagged或tagged列表，则表示可以从此端口通过，

对于untagged列表中的以太帧，在发送的时候去掉vlan标签后再从端口发送出去；

对于tagged列表中的以太帧，在发送的时候带着vlan标签从端口发送出去。

如果以太帧不在untagged或tagged列表，表示不从此端口通过。

-------------------------------------------------------------------------------------------------

hybrid总结

端口接收的时候，untagged（去标签）和tagged（带标签）只是做到了是否放行vlan的需要，和实际打不打标没有半毛钱关系。untagged（去标签）和tagged（带标签）只对从端口发送出去的数据帧起作用（保留标签或去掉标签再发送出去）。在untagged或tagged列表的vlan表示可以从本端口发送或者接收；不在untagged或tagged列表的vlan表示不可以从本端口发送或接收。

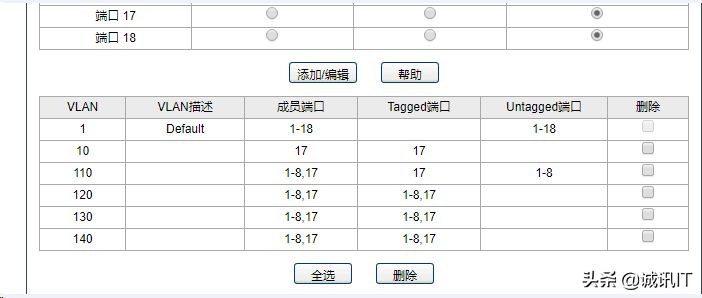

了解了接受发送后我们再来看TP交换机图形化的Hybrid
