一、动态 NAT
1、掌握:
（1）动态 NAT 的特征
（2）动态 NAT 配置和调试

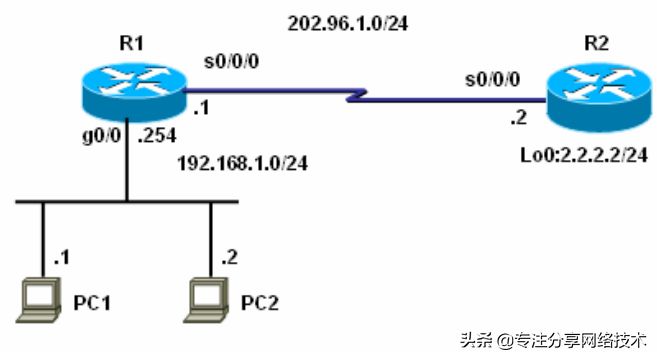

2、拓扑
3.实验步骤
（1）步骤 1：配置路由器 R1 提供 NAT 服务
R1(config)# ip nat pool NAT 202.96.1.3 202.96.1.100 netmask 255.255.255.0
//配置动态 NAT 转换的地址池
R1(config)# ip nat inside source list 1 pool NAT
//配置动态 NAT 映射
R1(config)#access-list 1 permit 192.168.1.0 0.0.0.255
//允许动态 NAT 转换的内部地址范围
access-list 1 permit 192.168.1.0 0.0.0.255
//允许动态 NAT 转换的内部地址范围
R1(config)# interface g0/0
R1(config-if)# ip nat inside
R1(config-if)# interface s0/0/0
R1(config-if)# ip nat outside
4.实验调试
在 PC1 上访问 2.2.2.2（路由器 R2 的环回接口）的 WWW 服务，在 PC2 上分别 telnet 和
ping 2.2.2.2（路由器 R2 的环回接口），调试结果如下：
（1）debug ip nat
R1# debug ip nat
IP NAT debugging is on
R1# clear ip nat translation * //清除动态 NAT 表
*Mar 4 01:34:23.075: NAT*: s=192.168.1.1->202.96.1.4, d=2.2.2.2 [19833]
*Mar 4 01:34:23.087: NAT*: s=2.2.2.2, d=202.96.1.4->192.168.1.1 [62333]
......
*Mar 4 01:28:49.867: NAT*: s= 192.168.1.2->202.96.1.3, d=2.2.2.2 [62864]
*Mar 4 01:28:49.875: NAT*: s=2.2.2.2, d=202.96.1.3->192.168.1.2 [54062]
......
【提示】
如果动态 NAT 地址池中没有足够的地址作动态映射，则会出现类似下面的信息，提示
NAT 转换失败，并丢弃数据包。
*Feb 22 09:02:59.075: NAT: translation failed (A), dropping packet s=192.168.1.2 d=2.2.2.2
（2）show ip nat translations
R1# show ip nat translations
Pro Inside global Inside local Outside local Outside global
tcp 202.96.1.4:1721 192.168.1.1:1721 2.2.2.2:80 2.2.2.2:80
--- 202.96.1.4 192.168.1.1 --- ---
icmp 202.96.1.3:3 192.168.1.2:3 2.2.2.2:3 2.2.2.2:3
tcp 202.96.1.3:14347 192.168.1.2:14347 2.2.2.2:23 2.2.2.2:23
--- 202.96.1.3 192.168.1.2 --- ---
以上信息表明当 PC1 和 PC2 第一次访问“2.2.2.2”地址的时候,NAT 路由器 R1 为主机
PC1 和 PC2 动态分配两个全局地址“202.96.1.4”和“202.96.1.3”，在 NAT 表表中生成两
条动态映射的记录，同时会在 NAT 表中生成和应用向对应的协议和端口号的记录（过期时间
为 60 秒）。在动态映射没有过期（过期时间为 86400 秒）之前，再有应用从相同主机发起时，
NAT 路由器直接查 NAT 表,然后为应用分配相应的端口号。
（3）show ip nat statistics
该命令用来查看 NAT 转换的统计信息。
R1# show ip nat statistics
Total active translations: 5 5 (0 static, 5 dynamic; 3 extended)
//有 5 个转换是动态转化，
Outside interfaces:
Serial0/0/0
//NAT 外部接口
Inside interfaces:
GigabitEthernet0/0
//NAT 内部接口
Hits: 54 Misses: 6
CEF Translated packets: 60, CEF Punted packets: 5
Expired translations: 12 //NAT 表中过期的转换
Dynamic mappings: //动态映射
-- Inside Source
[Id: 1] access-list 1 pool NAT refcount 2
pool NAT: netmask 255.255.255.0 //地址池名字和掩码
start 202.96.1.3 end 202.96.1.100 //地址池范围
type generic, total addresses 98, allocated 2 (2%), misses 0
//共 98 个地址，分出去 2 个
Queued Packets: 0
