一、背景介绍
企业客户对网络的依赖性越来越高,甚至都不能出现短暂的断网情况发生,通常客户会采取双链路方式避免断网事件发生,为了更好的提高互联网的可靠性,通常会采取不同运营商的线路来保证网络的可靠性。
企业在出口网关设备上会配置负载分担功能,但是,非专业负载均衡设备负载功能效果没有那么好,也有些客户因为预算有限,出口网关只使用路由器设备的,多数路由器上配置的都是基于端口状态检测,当路由器其中一个口down了,会直接切换到另外一条链路上,但是运营商侧链路/设备产生故障时,路由器端口UP状态时,路由器就不会切换链路,就会出现断网情况发生,那如何解决运营商侧链路/设备产生故障导致断网事件发生呢?
下面我就介绍一下华为路由器基于链路状态检测配置(NQA功能),通过华为的NQA功能来解决运营商侧链路/设备产生故障导致断网事件,NQA采用ICMP测试例来检测源端到目的端的路由是否可达,下面给大家介绍一下华为路由器双出口链路NQA如何配置?
二、操作步骤

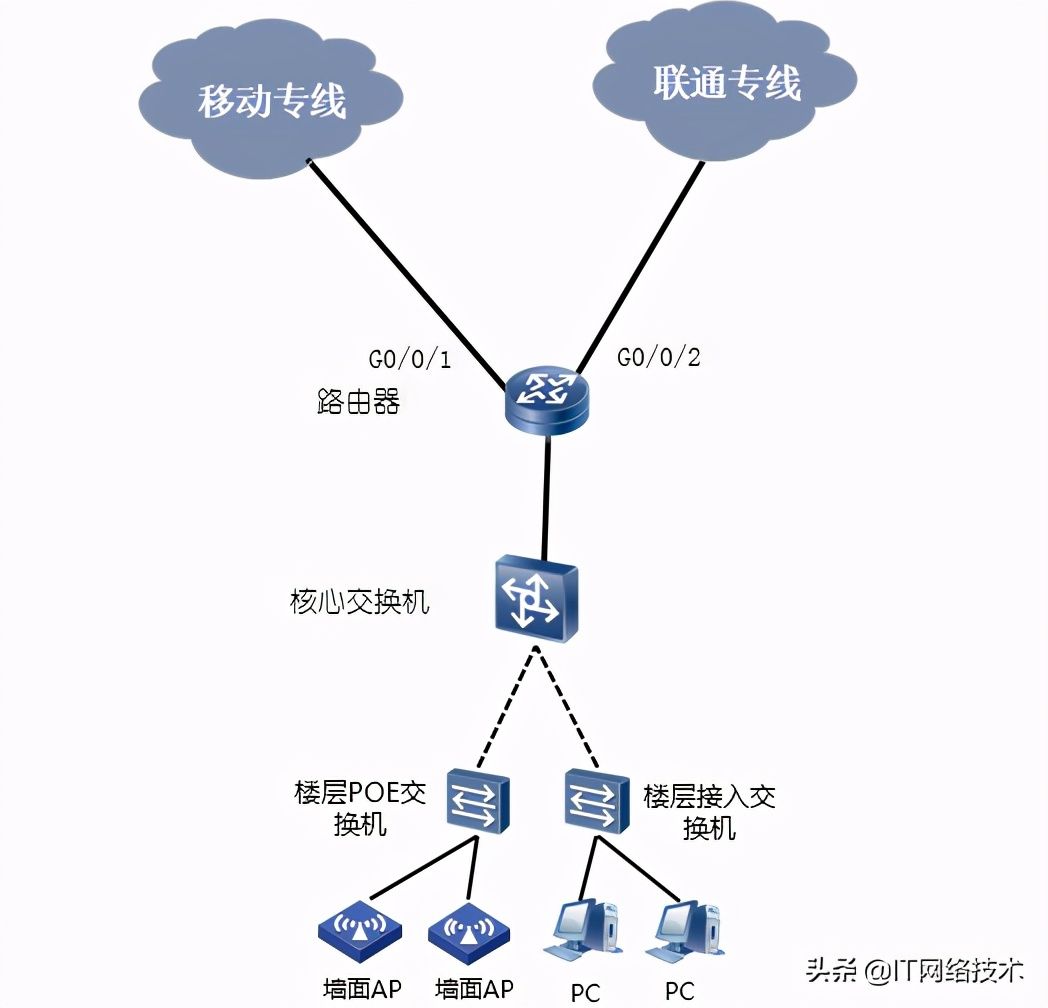

- 网络拓扑图
- 配置路由器的IP地址
# 配置Router各接口的IP地址。
- 在Router上配置静态路由
在Router上配置静态路由优先级为100。
[Router] ip route-static 0.0.0.0 0.0.0.0 172.26.3.2 //指向移动专线
[Router] ip route-static 0.0.0.0 0.0.0.0 172.26.4.2 preference 100 //指向联通专线
- 在Router上配置移动专线和联通专线之间主链路上的NQA测试例
[Router] nqa test-instance aa bb
[Router-nqa-aa-bb] test-type icmp
[Router-nqa-aa-bb] destination-address ipv4 172.26.3.2 //用来检测icmp的ip地址
[Router-nqa-aa-bb] frequency 5
[Router-nqa-aa-bb] probe-count 1
[Router-nqa-aa-bb] start now
[Router-nqa-aa-bb] quit
说明:ICMP检测的ip地址不能配业务系统/公网DNS服务器地址,经实际测试只有配置吓一跳网关才好使!
- 在Router上配置的静态路由与NQA测试例联动
[RouterA ip route-static //指向移动专线 172.26.3.2 track nqa aa bb
- 验证配置结果
配置完成后,在Router上执行display current-configuration | include nqa命令,可以看到静态路由已经绑定NQA测试例。执行display nqa results命令,可以看到NQA测试例已经建立。
[Router] display current-configuration | include nqa
ip route-static 0.0.0.0 0.0.0.0 172.26.3.2 track nqa aa bb
nqa test-instance aa bb
在Router上执行display nqa results命令查看NQA测试结果。可以看到“Lost packet ratio: 0 %”,这说明链路状态完好。
[Router] display nqa results test-instance aa bb
NQA entry(aa, bb) :testflag is active ,testtype is icmp
1 . Test 1987 result The test is finished
Send operation times: 1 Receive response times: 1
Completion:success RTD OverThresholds number: 0
Attempts number:1 Drop operation number:0
Disconnect operation number:0 Operation timeout number:0
System busy operation number:0 Connection fail number:0
Operation sequence errors number:0 RTT Status errors number:0
Destination ip address:172.26.3.2
Lost packet ratio: 0 %
查看Router路由表
[Router] display ip routing-table
三、总价
注意以上操作步骤为专网环境,如果是互联网环境需要在路由器上配置nat,本次分享的是实际案例场景,功能已经实际测试过了好用,希望能给大家带来帮助,如有什么问题欢迎大家留言一起讨论!
