随着移动办公需求的快速增加，企业部署稳定可靠的，并能统一管理的无线网络的需求非常普遍，本方案介绍了在一个小型企业网内部快速部署WLAN网络的方案。
业务需求是用户通过WLAN接入网络，以满足移动办公的需求。且在覆盖区域内移动发生漫游时，不影响用户的业务使用。
组网需求
AC组网方式：旁挂二层组网。
DHCP部署方式：
AC作为DHCP服务器为AP分配IP地址。
汇聚交换机Sw1作为DHCP服务器为STA分配IP地址。
业务数据转发方式：直接转发

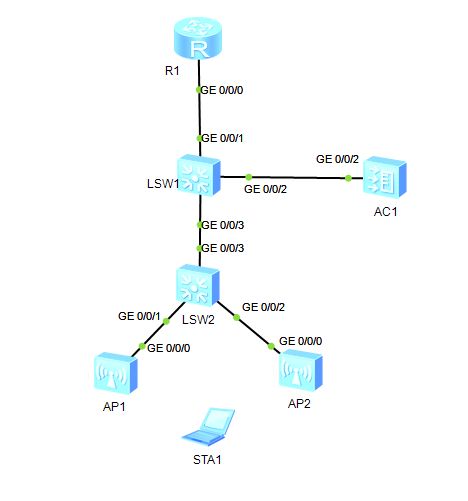

拓扑说明
R1 出口路由器 内网接口 10.1.30.1/24
SW1 核心交换机 业务VLAN20 10.1.20.1/24
出口VLAN30 10.1.30.2/24
AC AP管理VLAN10 10.1.10.1/24
基础配置
R1
system-view
sysname R1
interface GigabitEthernet0/0/0
ip address 10.1.30.1 255.255.255.0
ip route-static 10.1.20.0 255.255.255.0 10.1.30.2
SW1
system-view
sysname SW1
vlan batch 10 20 30
dhcp enable
//开启DHCP
interface Vlanif20
ip address 10.1.20.1 255.255.255.0
dhcp select interface
//开启接口地址池
interface Vlanif30
ip address 10.1.30.2 255.255.255.0
interface GigabitEthernet0/0/1
port link-type access
port default vlan 30
interface GigabitEthernet0/0/2
port link-type trunk
port trunk allow-pass vlan 10
interface GigabitEthernet0/0/3
port link-type trunk
port trunk allow-pass vlan 10 20
接入交换机SW2配置
system-view
sysname SW2
vlan batch 10 20
interface GigabitEthernet0/0/1
port link-type trunk
port trunk pvid vlan 10
port trunk allow-pass vlan 10 20
interface GigabitEthernet0/0/2
port link-type trunk
port trunk pvid vlan 10
port trunk allow-pass vlan 10 20
//连接AP的端口配置PVID为AP所属VLANID，放行业务VLAN和AP管理VLAN
interface GigabitEthernet0/0/3
port link-type trunk
port trunk allow-pass vlan 10 20
AC详细配置
system-view
sysname AC
vlan batch 10
dhcp enable
interface Vlanif10
ip address 10.1.10.1 255.255.255.0
dhcp select interface
//配置DHCP服务，为AP分配地址
interface GigabitEthernet0/0/2
port link-type trunk
port trunk allow-pass vlan 10
q
capwap source ip-address 10.1.10.1
//指定CAPWAP源地址
wlan
ap au mac
//AP认证方式为MAC地址认证
regulatory-domain-profile name ac1
country-code cn
q
//定义国家代码
ap-group name ag1
regulatory-domain-profile ac1
//定义AP组
ap-mac 00e0-fc50-6b90
ap-name AP1
ap-group ag1
//认证命名AP，加入相应AP组
ap-mac 00e0-fca1-39e0
ap-name AP2
ap-group ag1
security-profile name huawei
security wpa-wpa2 psk pass-phrase a1234567 aes
//配置业务安全模板
ssid-profile name huawei
ssid huawei
//配置无线业务SSID
vap-profile name huawei
forward-mode direct-forward
service-vlan vlan-id 20
ssid-profile huawei
security-profile huawei
//配置VAP模板，直接转发方式，服务VLAN，相应的安全模板 SSID模板
ap-group name ag1
vap-profile huawei wlan 1 radio all
//AP组里应用VAP模板
配置结果

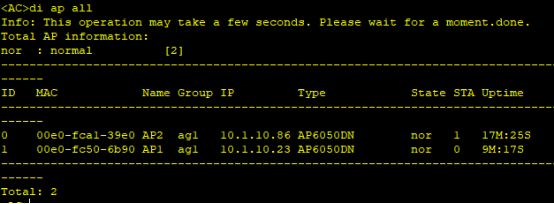

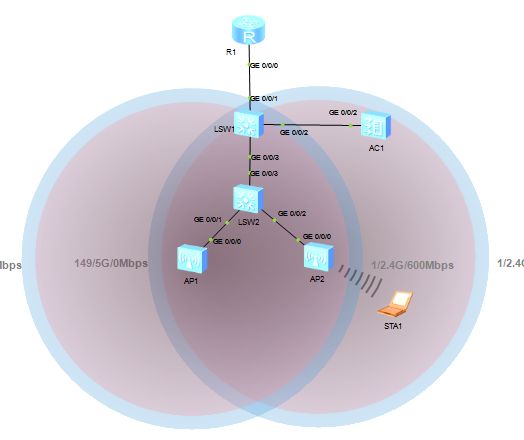

配置完成后，可以看到AP 上线正常无线信号正常

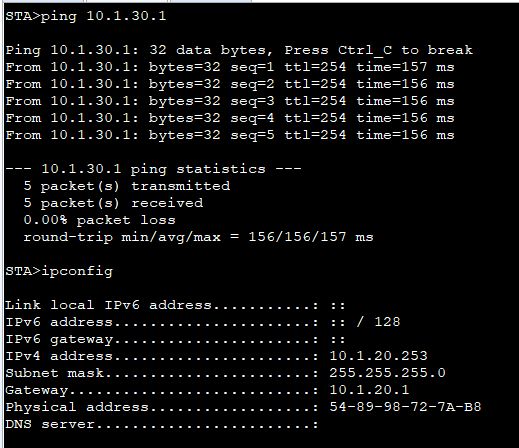

从STA上可以正常连接SSID获取地址，测试与出口路由互通正常。
实验成功。
注：本实验采用ENSP模拟器
