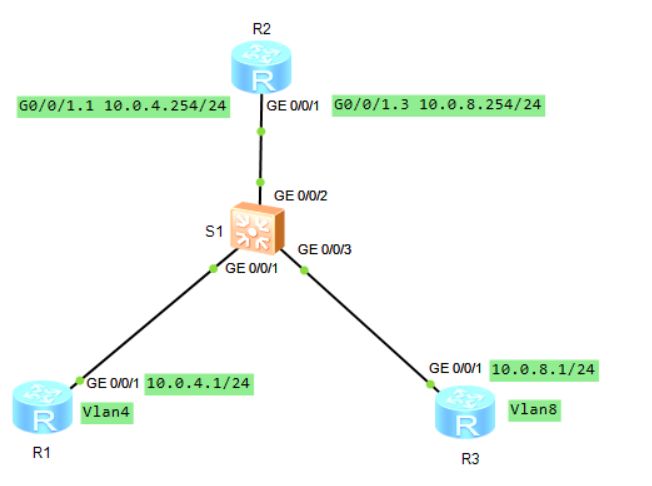

拓扑

[Huawei]sysname R2

[R2]interface GigabitEthernet 0/0/1.1

[R2-GigabitEthernet0/0/1.1]ip address 10.0.4.254 24

[R2-GigabitEthernet0/0/1.1]dot1q termination（终止） vid 4

dot1q：就是802.1q，是vlan的一种封装方式。dot就是点的意思，就简写为dot1q了

DOT1Q支持4096个vlan

dot1q termination vid 可以终结含多层VLAN的数据包的最外层标签；

终结子接口

终结主要是指设备对报文的单层或者双层Tag进行识别，然后根据后续的转发行为对单层或者双层Tag进行剥离或继续传送，终结一般在路由子接口上执行，即：终结子接口。

如果子接口是对报文的单层Tag终结，那么该子接口称为Dot1q终结子接口。

如果子接口是对报文的双层Tag终结，那么该子接口称为QinQ终结子接口。

同一主接口不同子接口下可以同时部署Dot1q终结子接口和QinQ终结子接口。即，同一主接口下既能终结单层Tag的报文，也能终结双层Tag的报文。同一主接口下配置了QinQ终结功能，终结单层Tag报文只能用Dot1q终结子接口，而不能用Dot1q子接口。

Dot1q子接口和Dot1q终结子接口功能相同，不同点在于Dot1q子接口在一个子接口上只能封装一个VLAN，而Dot1q终结子接口在一个子接口上可封装多个VLAN。

————————————————

VLAN终结的实质包含两个方面：

①.对接口接收到报文，剥除VLAN标签后进行三层转发或其他处理

②.对接口发出的报文，又将相应的VLAN标签添加到报文中后再发送

2.分类

①.Dot1q终结：对接收到的带有一层或两层VLAN Tag的报文，剥除报文的最外一层VLAN Tag；对从接口发出的报文，添加一层VLAN Tag

②.QinQ终结：对接收到的带有两层VLAN Tag的报文，剥除报文的两层VLAN Tag 对从接口发出的报文，添加两层VLAN Tag

[R2-GigabitEthernet0/0/1.1]arp broadcast（广播）enable

[R2-GigabitEthernet0/0/1.1]q

G0/0/1.3配置同G0/0/1.1

[R1]ip route-static 0.0.0.0 0.0.0.0 10.0.4.254 配置去R2网关的默认路由

[R3]ip route-static 0.0.0.0 0.0.0.0 10.0.8.254 配置去R2网关的默认路由

[R1]ping 10.0.8.1 R1 ping R3 测试连通正常

PING 10.0.8.1: 56 data bytes, press CTRL_C to break

Reply from 10.0.8.1: bytes=56 Sequence=2 ttl=254 time=240 ms

通过在S1上配置vlanif 来实现Vlan4和Vlan8互通

vlan 4 #创建VLAN 4

interface vlanif 4 //创建VLAN 4的逻辑接口

ip address 10.0.4.254 24 //配置逻辑接口的IP地址

//需要将接口划到对应的vlan中，vlanif接口才会起来

interface g0/0/1 //进入接口

port link-type access //接口下，将接口修改为access接口

port default vlan 4 //接口下，将接口划到VLAN 4中

vlan 8 #创建VLAN8

interface vlanif 8 //创建VLAN 8的逻辑接口

ip address 10.0.8.254 24 //配置逻辑接口的IP地址

//需要将接口划到对应的vlan中，vlanif接口才会起来

interface g0/0/3 //进入接口

port link-type access //接口下，将接口修改为access接口

port default vlan 8 //接口下，将接口划到VLAN 8中

如果是access接口，接口所属vlan等于vlanif，vlanif逻辑接口就会起来

如果是trunk接口，trunk可允许通过的vlan包含vlanif，vlanif接口就会起来

VLANIF接口的IP地址作为主机的网关IP地址，和主机的IP
