大家好，我是IT售前解决方案Bernie.

本文主要介绍下单臂路由的概念及其工作原理，欢迎阅读。

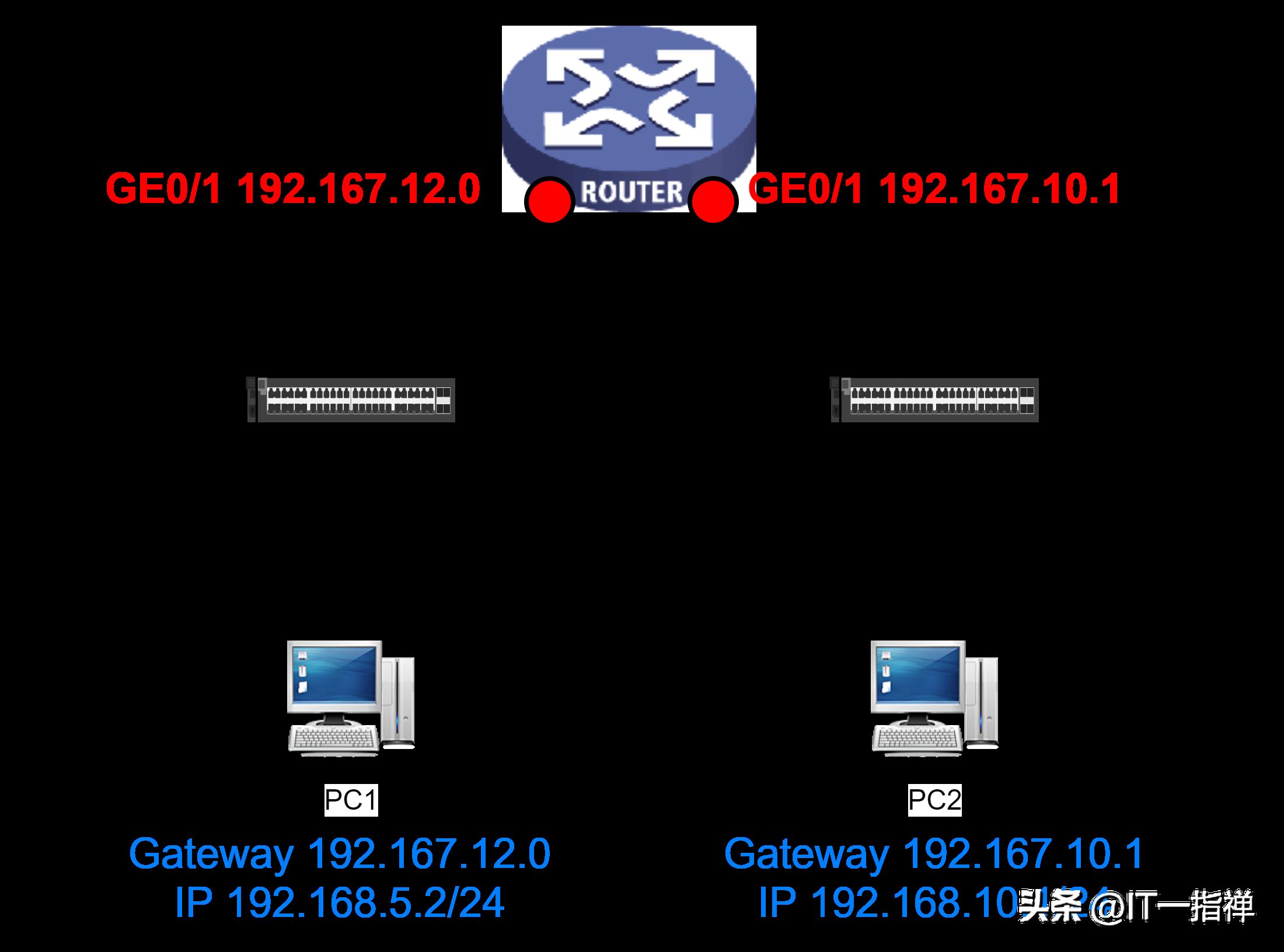

我们知道，在最常见的组网中，比如两个不同的VLAN之间是通过两个二层交换机分别连接的。如下图所示

很明显，PC1和PC2属于不同的网段，他们用二层交换机直连到一台路由器上。这台路由器提供出来两个物理端口，分别作为PC1和PC2的物理网关。

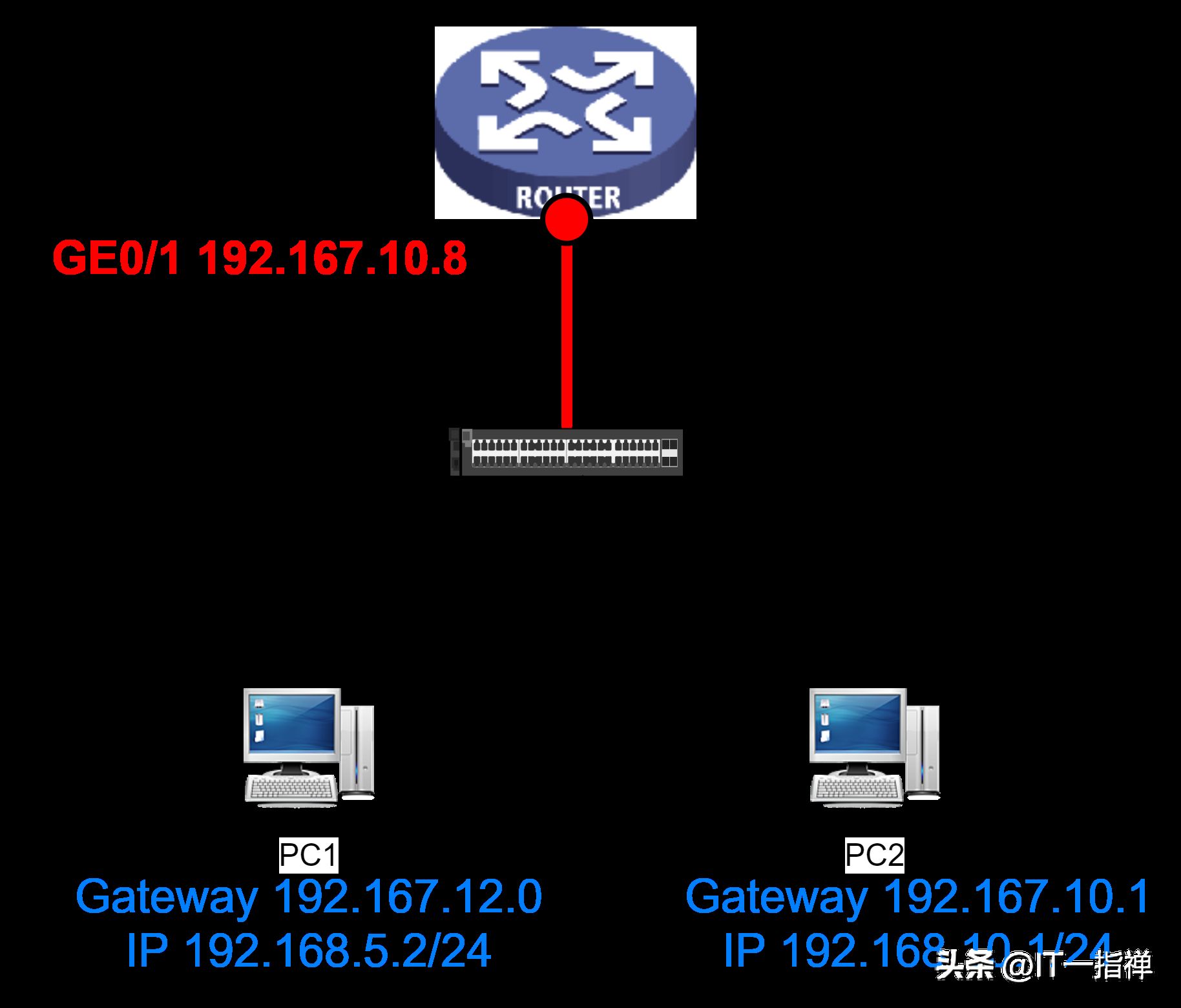

有时候，我们为了节省成本，会考虑只使用一台二层交换机，同时连接不同网段的两台PC。并且，给这个二层交换机用一根线连接路由器的一个物理端口。

单臂路由

PC1和PC2属于不同的VLAN，二层交换机跟路由器直接只有一根线连接一个端口。

如果把这台路由器比作一个人的话，就像是这个人只有一个手臂一样，我们称这样的情况为“单臂路由”。

那么单臂路由是如何进行不同vlan之间的数据转发的呢？

工作原理

这里不得不说一句：在计算机网络中，路由器通常一个物理端口只能配置一个IP地址。如果配置多个IP地址的话，是没有办法隔离广播域的。

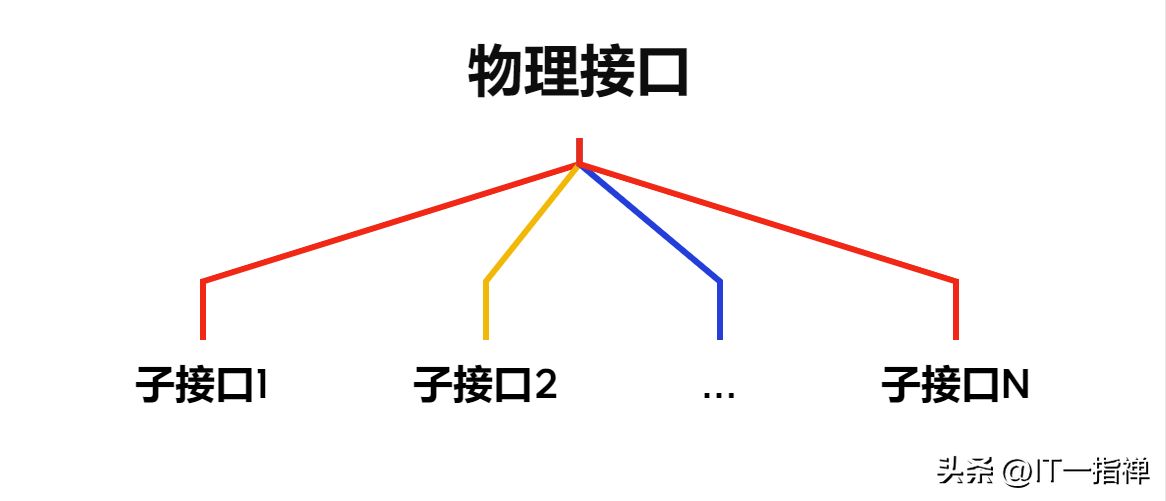

这倒也没有难住技术人员，我们可以在这个物理接口上创建几个虚拟的子接口！

比如在GE0/1 192.167.10.8这个物理接口上，创建两个子接口，并为其分配IP地址：

VGE0/0 192.167.12.0

VGE0/1 192.167.10.1

这样就达到了一个物理接口进行两个或者多个vlan之间的数据转发的目的了，效果跟图一是一样的。

总结

需要特别注意的是：

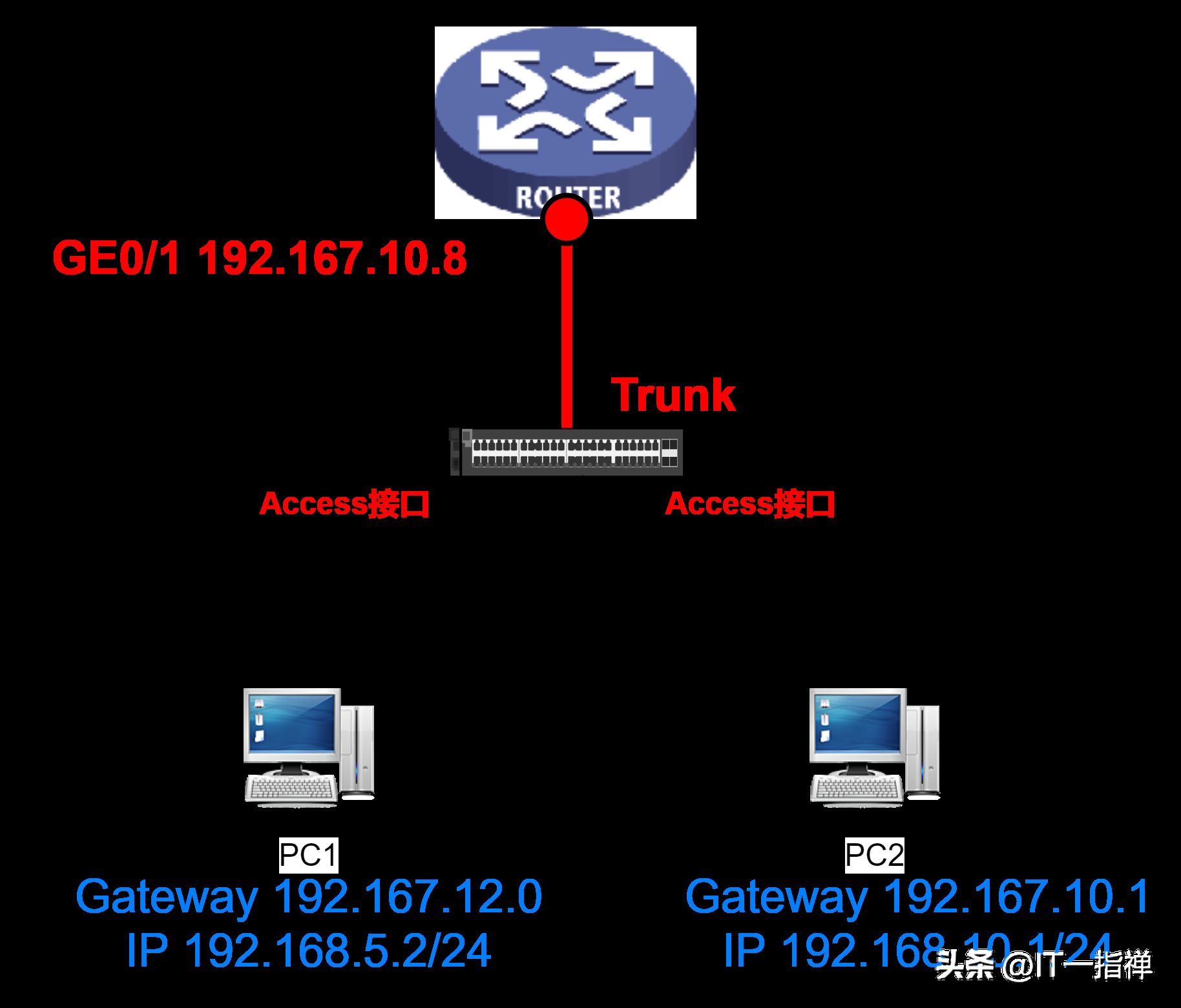

1）跟路由器连接的接口一定是Trunk接口，其他可以是Access接口。因为路由器的子接口配置是要通过携带的vlan信息才能配置的，这就要求上行接口一定要是Trunk接口。
