一、 实验要求：

1.SW1 创建vlan10和vlan20，PC1属于vlan10，PC2属于vlan20

2.R1的G0/0/1新建两个子接口，一个作为vlan10网关192.168.10.254，一个作为vlan20网关192.168.20.254

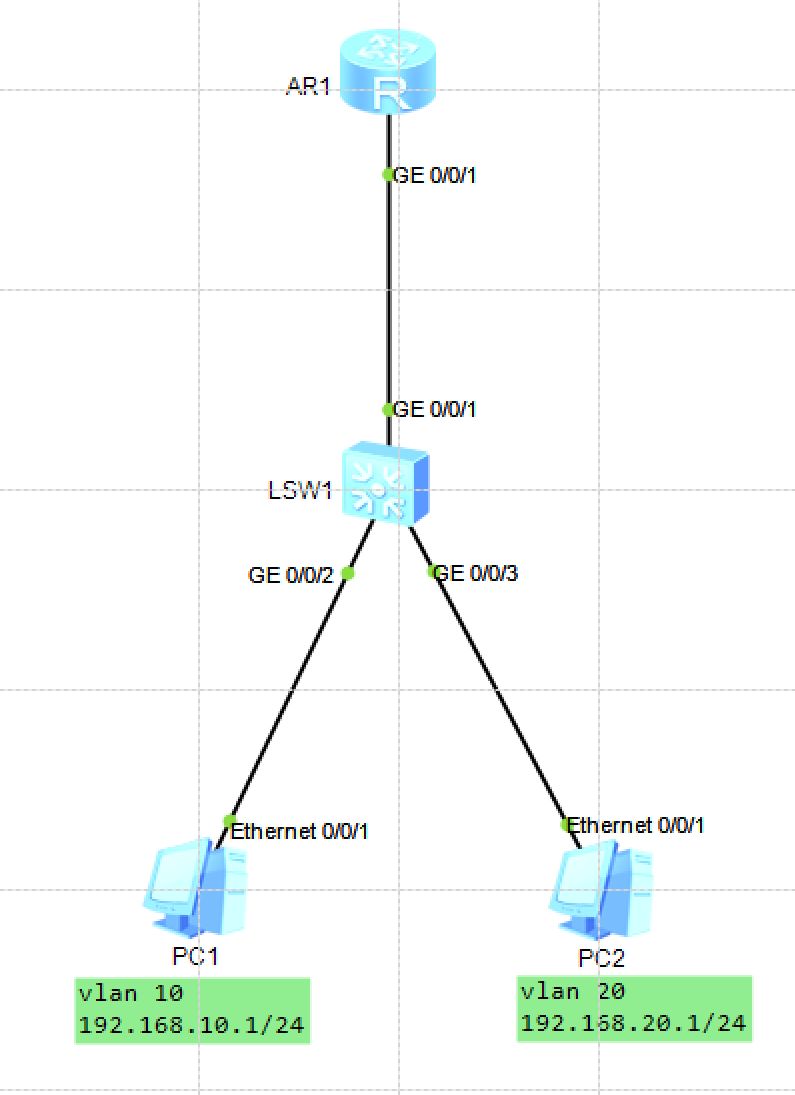

二、 拓扑图

三、 设备配置

SW1基础配置：

sy

sy SW1

vlan b 10 20

int g0/0/2

p l a

p d v 10

int g0/0/3

p l a

p d v 20

int g0/0/1

p l t

p t a v 10 20

R1基础配置：

sy

sy R1

dhcp en

interface GigabitEthernet0/0/1.10

dot1q termination vid 10

ip address 192.168.10.254 255.255.255.0

arp broadcast enable

dhcp select interface

interface GigabitEthernet0/0/1.20

dot1q termination vid 20

ip address 192.168.20.254 255.255.255.0

arp broadcast enable

dhcp select interface

四、 提问时刻

PC1 ping PC2 ,在交换机和路由器之间抓包，会抓到哪些包？

数据包都带哪些vlan标签？为什么？

下期解答
