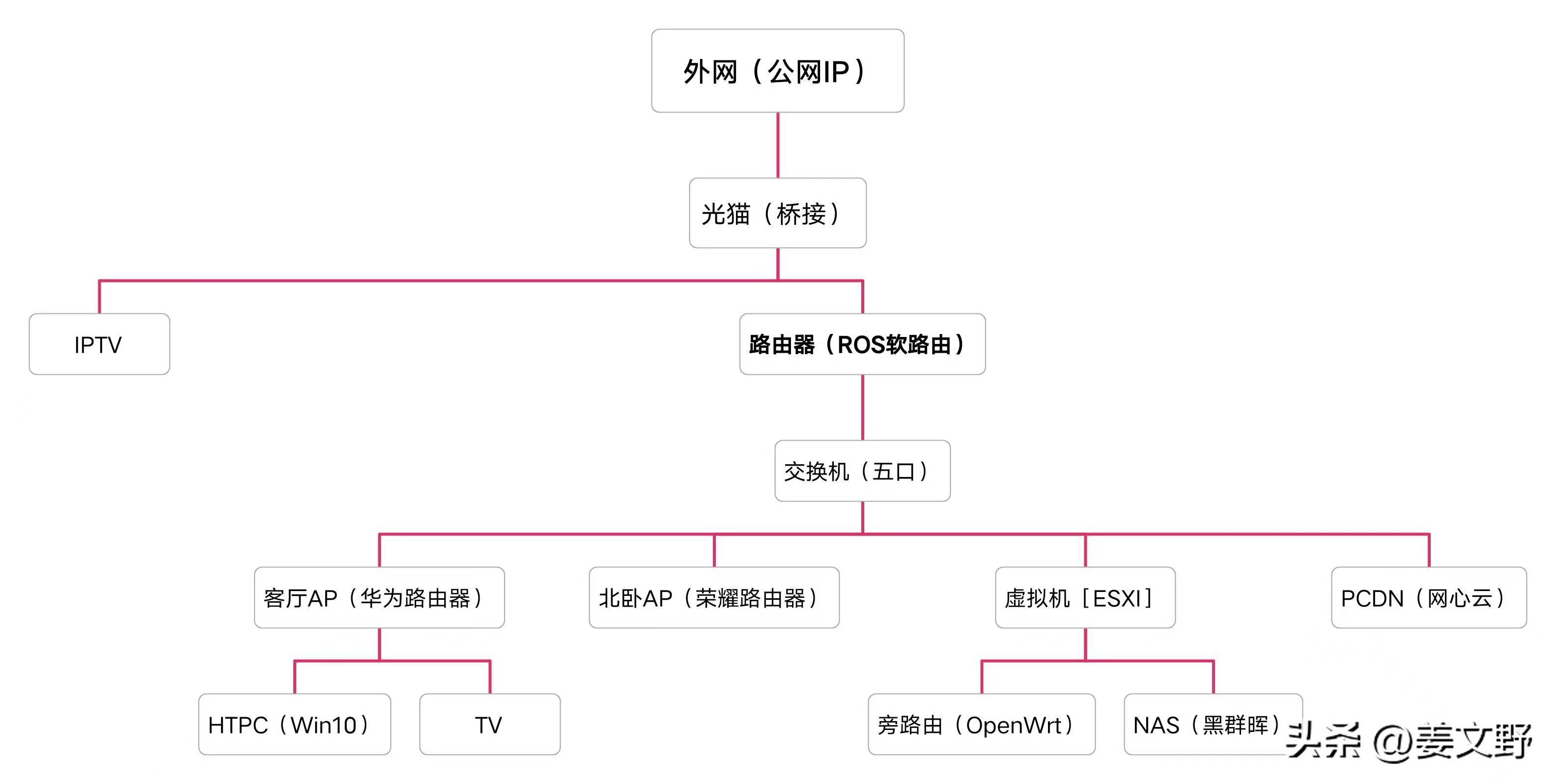

家庭网络拓扑图
家庭网络环境
电信千兆宽带（上行30M，下行1000M），动态公网IP，千兆光猫。
光猫
桥接模式：跟运营商装维人员说就可以给改上桥接模式。
IPTV：看电视频道。
主路由-ROS软路由
基本功能：拨号上网、DHCP、DNS缓存、端口映射、限速、动态公网IP变化时邮件通知。
5口千兆交换机
傻瓜式交换机，增加网口。
无线网络

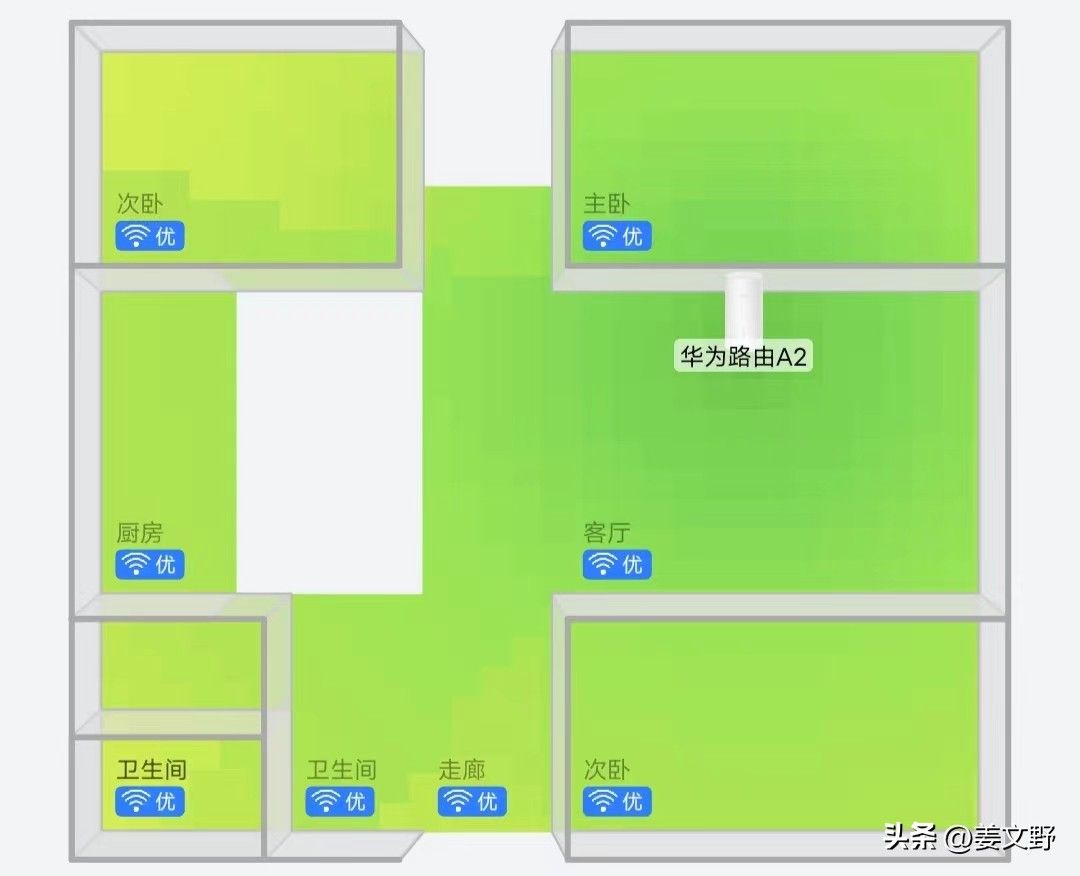

两个硬路由，一个是华为A2(WiFi5），一个是运营商送的荣耀XD15（WiFi6），都设置成AP模式使用，同一个WiFi名称。户型是方形三室两厅格局，一个放置在客厅，一个放置在北侧卧室，没有mech组网功能。大部分时间连接的都是A2的信号，除非去到北侧卧室A2信号特别弱的时候，才会切换到XD15的信号，切换效率不高，但不影响使用。

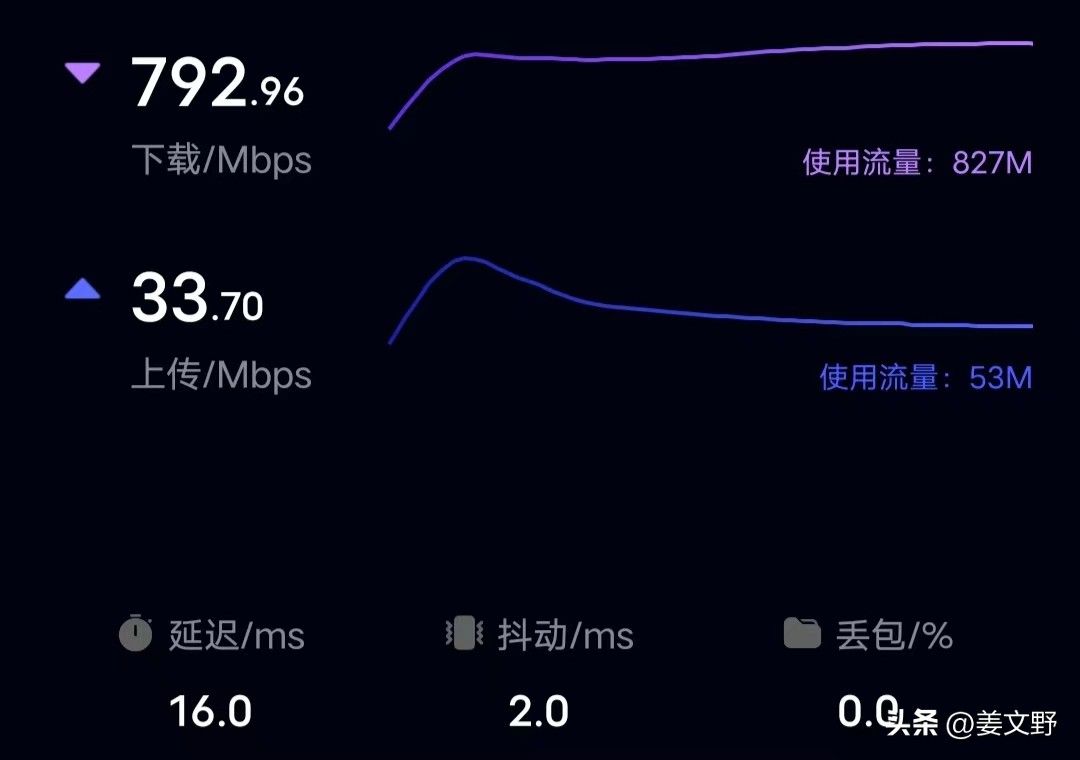

无线速率，用网低峰期能上800Mbps，大部分时间稳定在500Mbps。客厅测速，在客厅用网时间比较多。
虚拟机-EXSI
部署旁路由OpenWrt、黑群辉NAS。
旁路由-OpenWrt
功能：DDNS、AdGuard Home去广告。只有自己手机和电视绑定到旁路由。电视去广告好像没有多大作用。在手机上，去广告效果感觉也不是太好，有些广告能去掉，但广告在页面上所占位置还是在那，空白一片，就是不容易点错，不会点进广告页面。
NAS-黑群晖
私人云盘，群辉功能很多，由于是黑群晖，不太相信其稳定性，大部分功能都没用，主要使用的就是临时存储功能和临时影音库，方便看较新的电视剧和电影，不用浪费钱去买影音软件会员。Docker里部署了导航页和Alist云盘同步。所用到的，都是些比较实用的功能，没有花里胡哨的。
PCDN-网心云
这个就纯属于薅羊毛了，配置了一个赚钱宝3代，宽带只有30M上行，分配给了20M上行，不影响平时用网，目前设备费已回本。
HTPC-Win10
说好听点叫HTPC，其实就是弄了一个淘汰了的主机（CPU G4560，想当年也是“一代神U”），用电视当显示屏用，平时偶尔应应急。因为家里十年前上学时买的笔记本，在去年终于“寿终正寝”了，折叠次数多了，显示屏排线坏了，年纪太大了，已经失去了救治的价值，就让它安心的去了。这个主机之前是做黑群晖使用，功耗也不高，但由于风扇有噪音，放在家里夜深人静的时候受不了，就不用了。
这是截止目前的家庭网络情况，拿出来分享一下，看到这篇文章的朋友，有什么更好的优化建议，欢迎分享交流。至此希望爱折腾网络的友友们，花最少的钱，带来最大的快乐，毕竟带不来任何利益回报，不能痴迷于此，不是吗？（土豪党请勿略）
最后一句忠告：折腾归折腾，不能影响家人用网啊，不然被关在门外的，下一个可能就是你，哈哈！！！
