前言

本次拆解的是一款PHICOMM斐讯的60W电源适配器，这款适配器输出规格为24V2.5A，自带输入输出线。适配器采用白色设计，外壳和接线均为白色。这款适配器还设有电源指示灯，用于指示电源以及输出状态。下面充电头网就对这款电源适配器进行拆解，一起看看内部做工和用料。

斐讯60W电源适配器外观

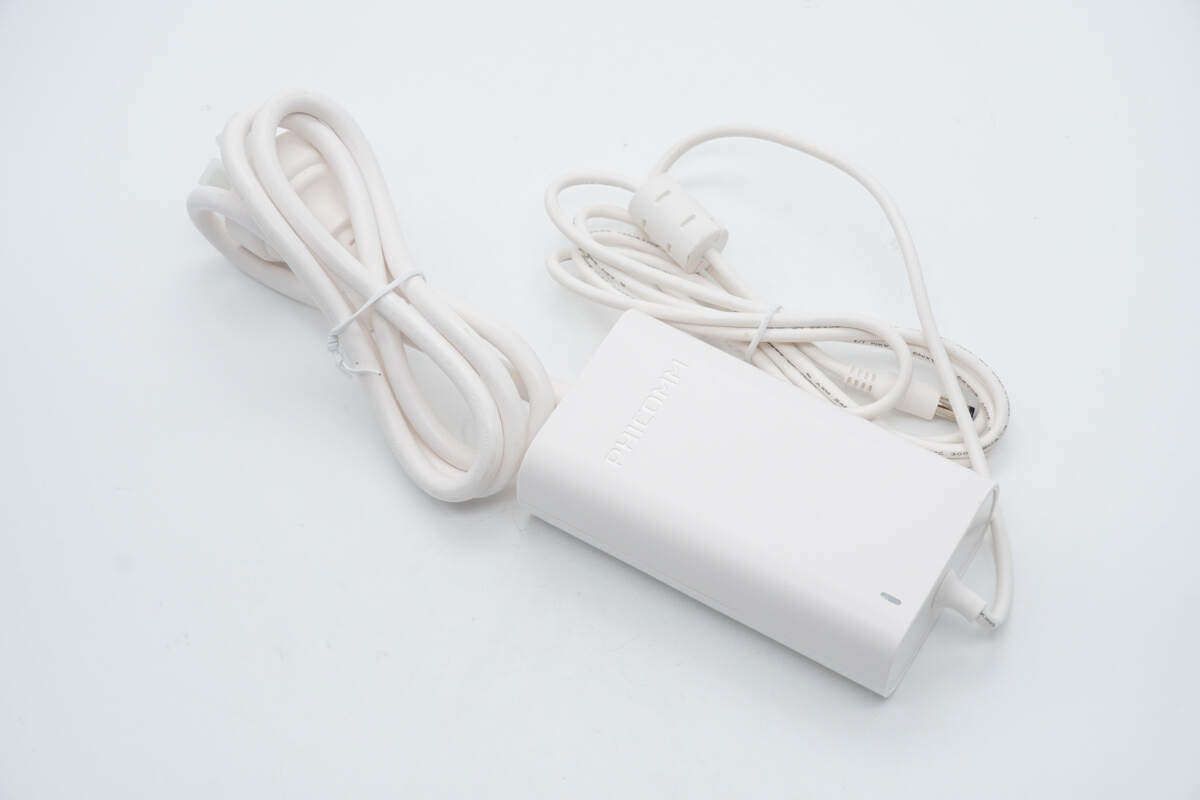

斐讯这款电源适配器通体白色，自带电源线和DC输出线缆，两端均为一体式设计。

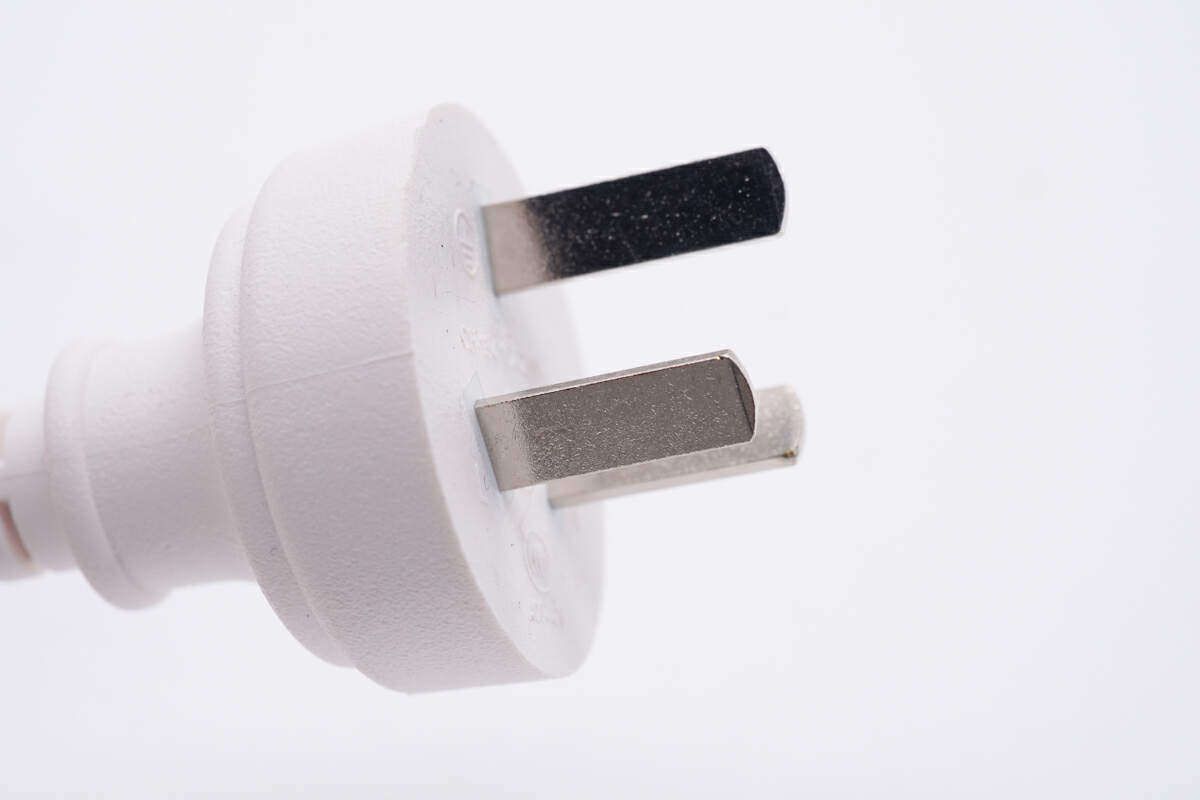

电源线采用国标三脚插头，规格为10A 250V~，通过了CCC认证。

机身采用PC防火材质白色外壳，两侧弧面设计，整体磨砂处理抗指纹。

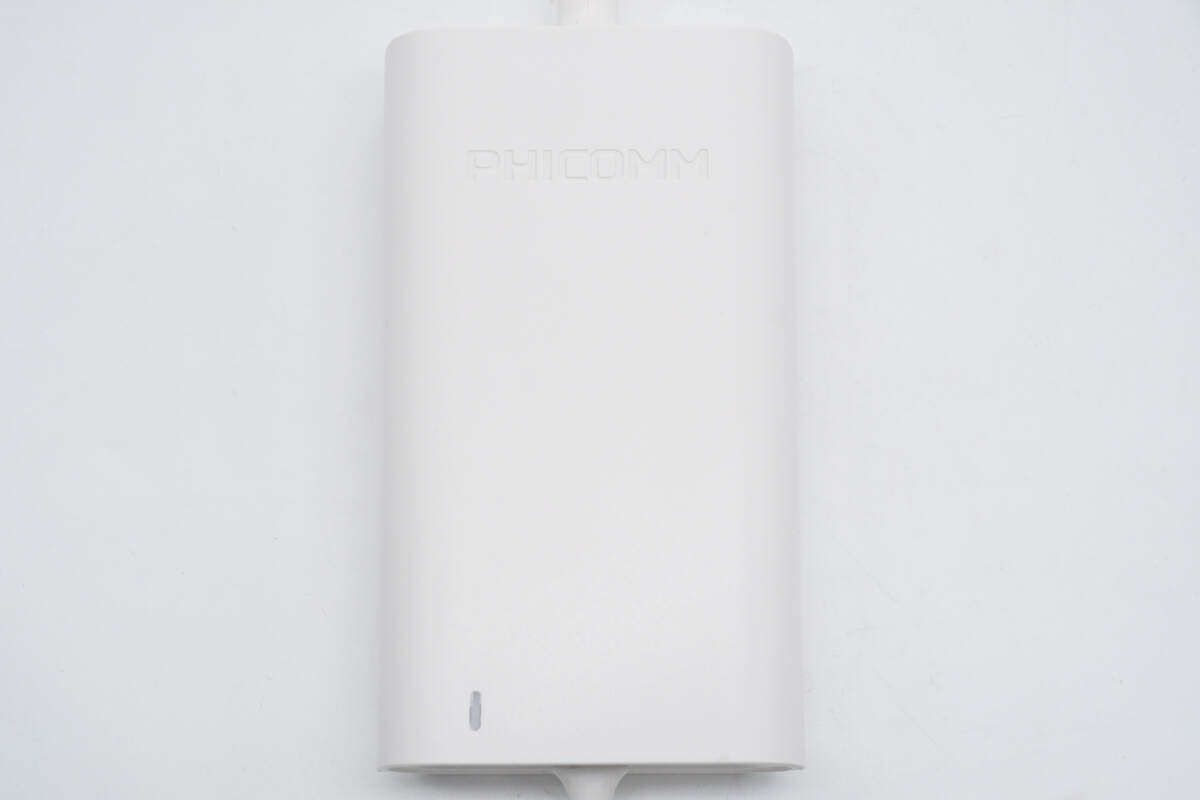

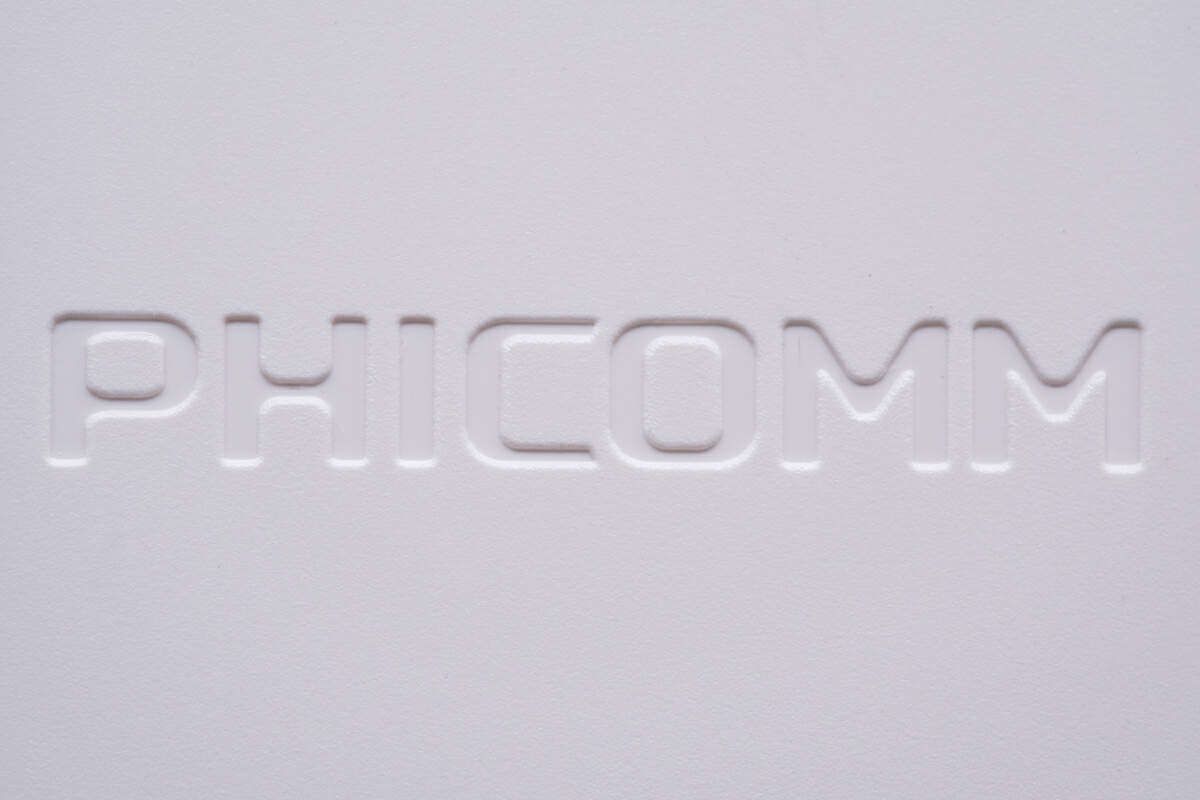

机身正面一端压印PHICOMM品牌。

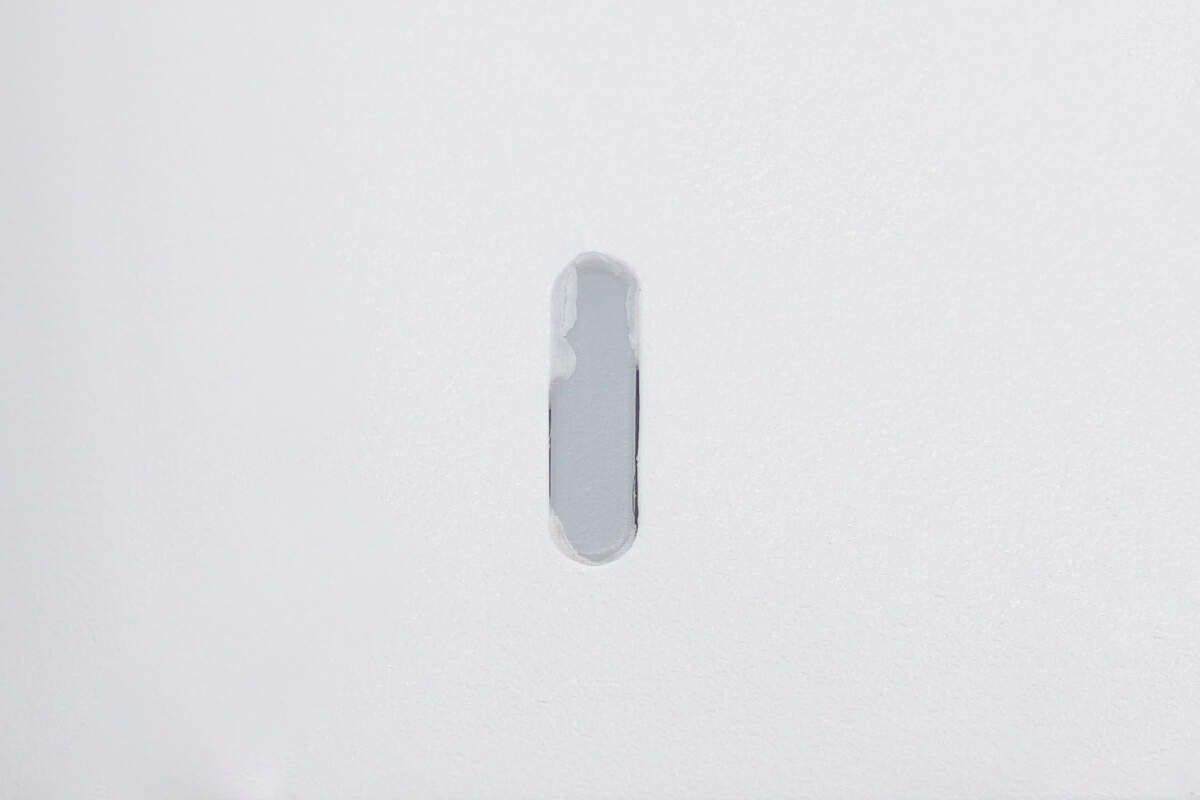

另一端设置有一颗指示灯。

底部贴有适配器铭牌。

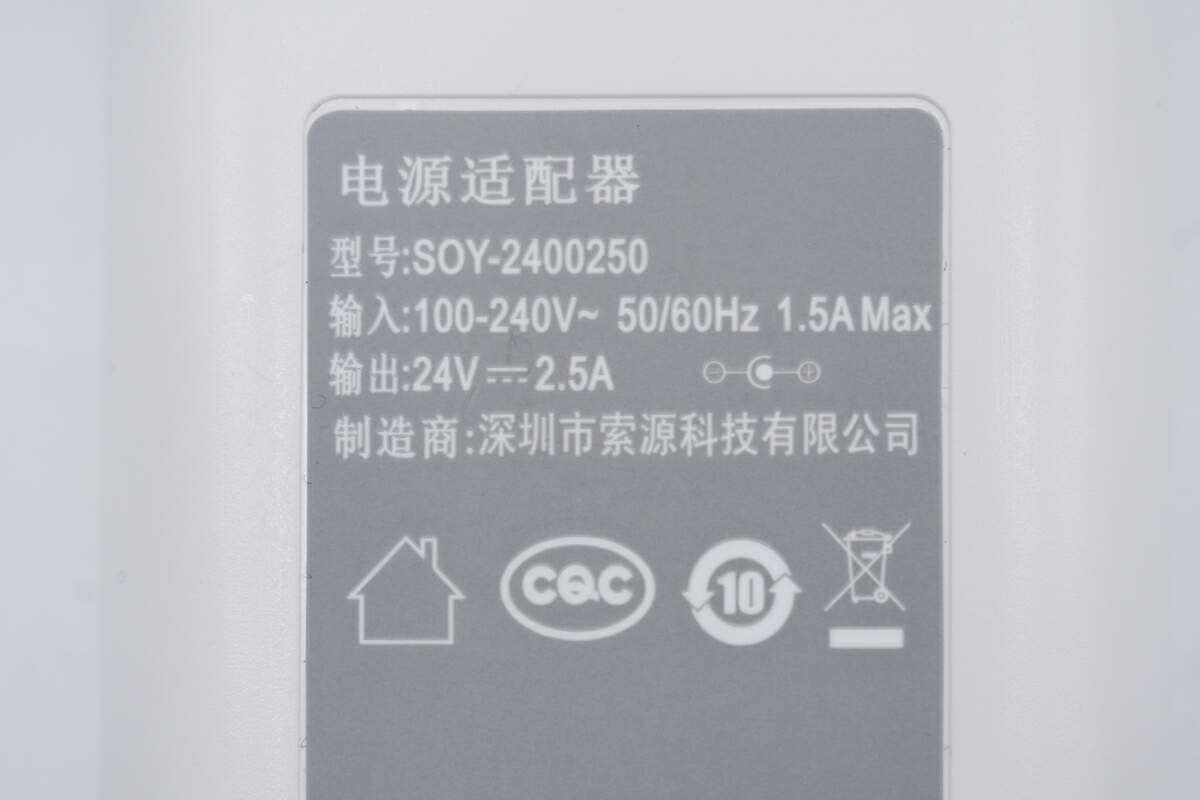

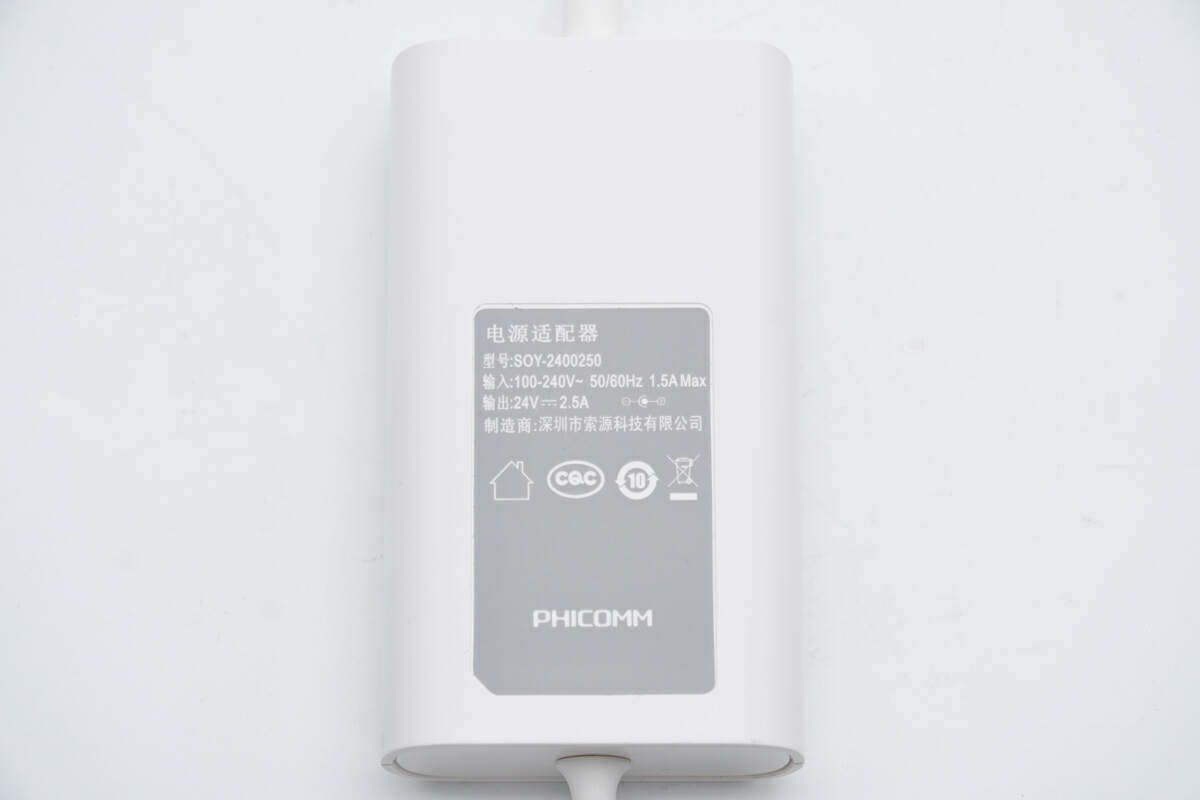

电源适配器参数特写，型号为SOY-2400250，支持100-240V~50/60Hz 1.5A输入，以及24V2.5A输出，制造商为深圳市索源科技有限公司，通过了CQC认证。

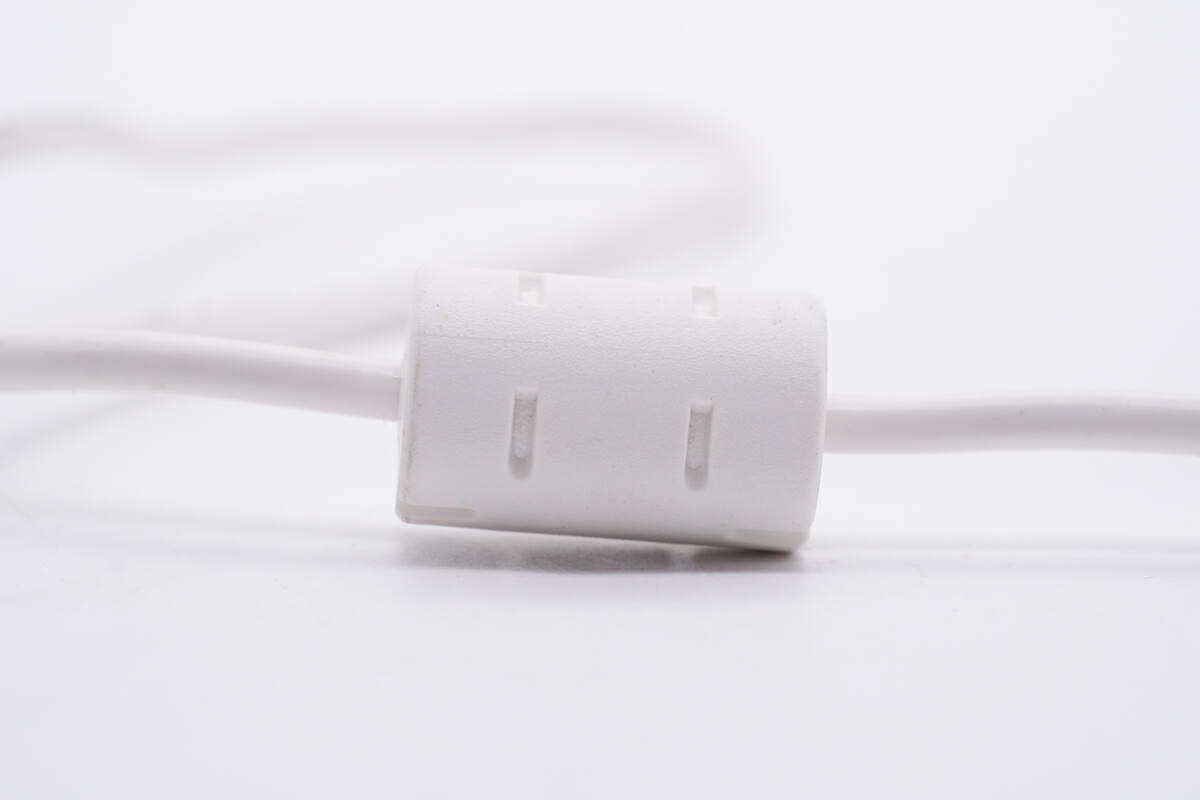

输出线缆上设有抗干扰铁氧体磁珠。

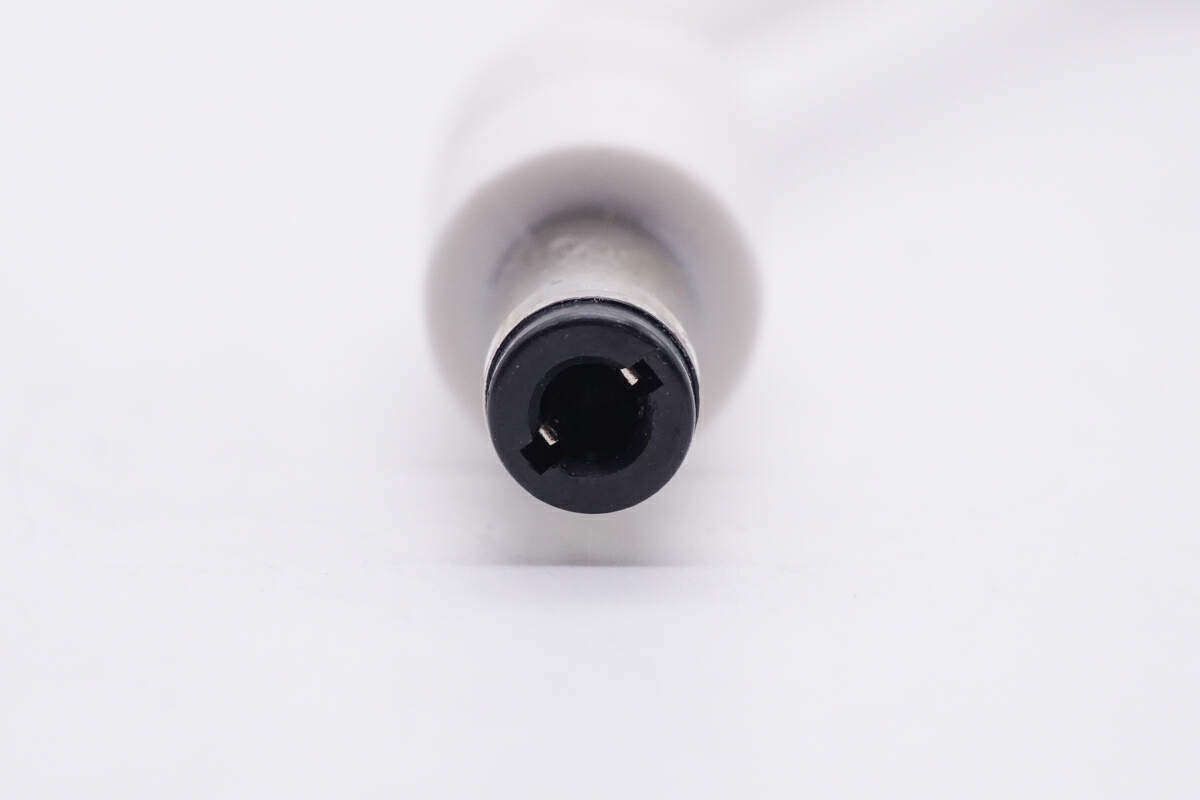

线缆端子特写。

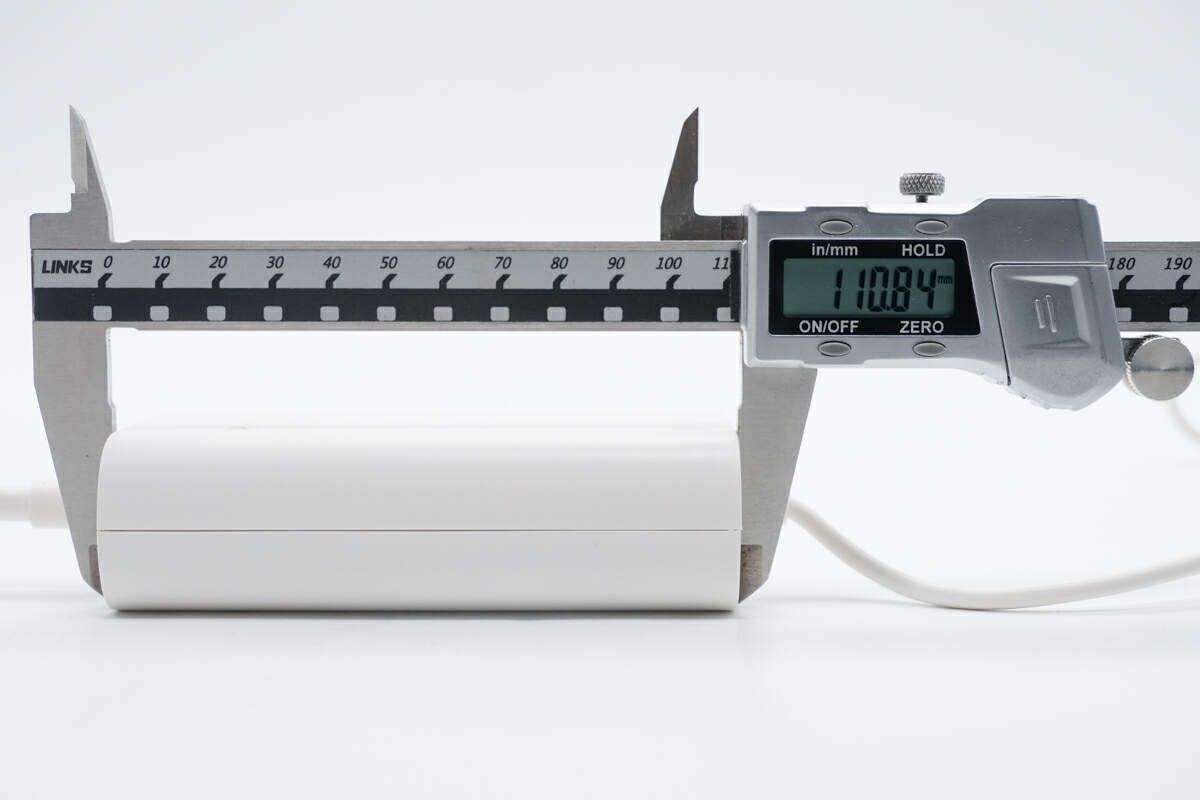

测得电源适配器机身长度为110.84mm。

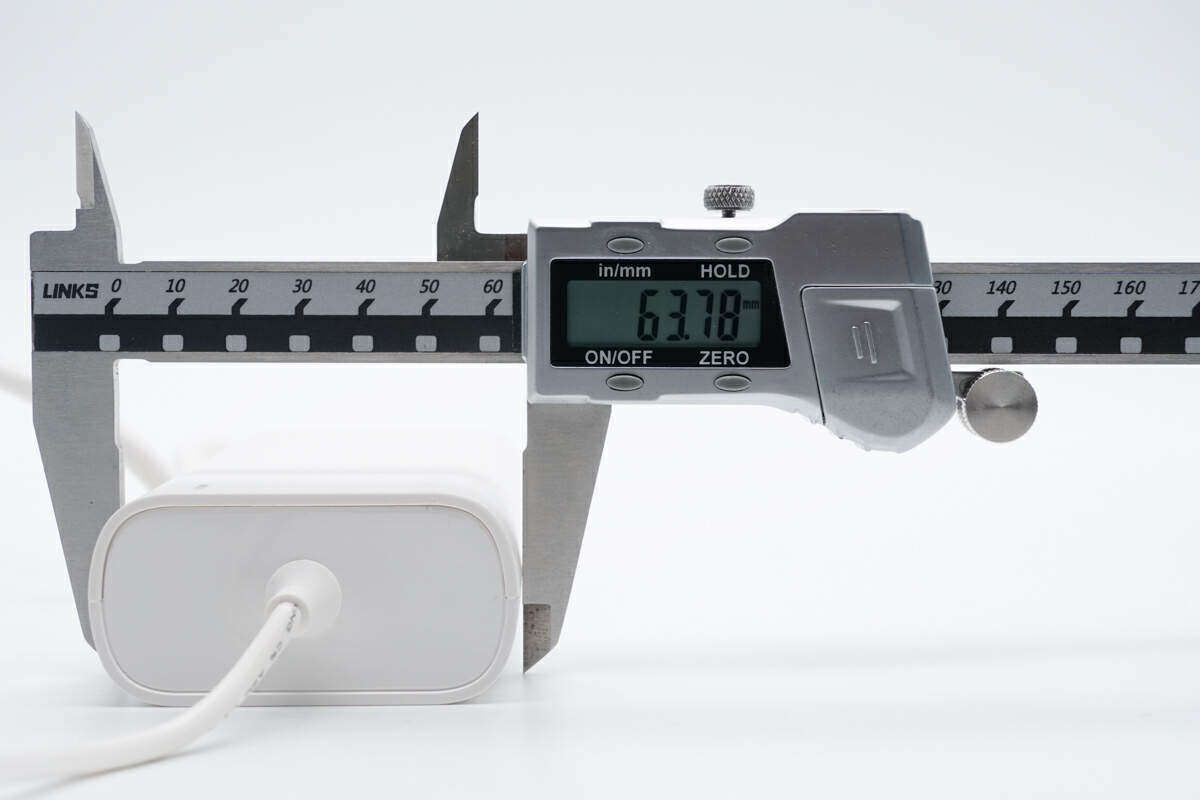

宽度为63.78mm。

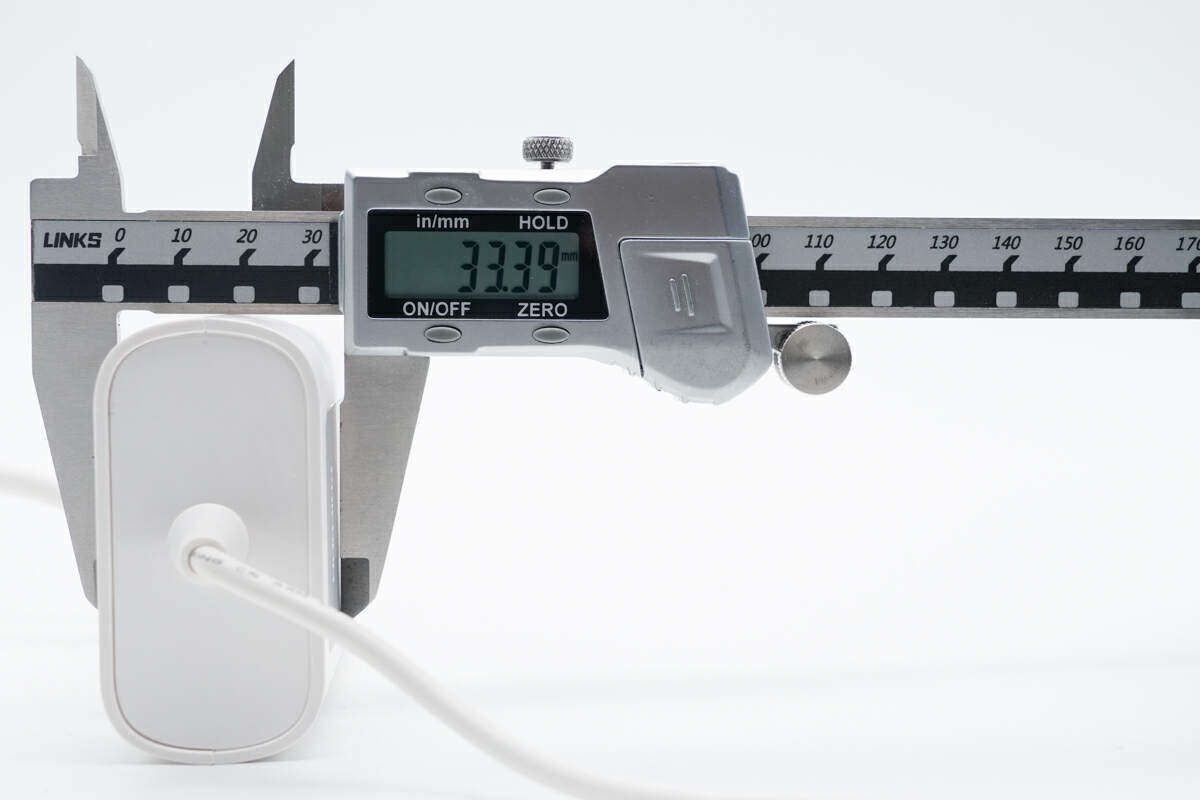

厚度为33.39mm。

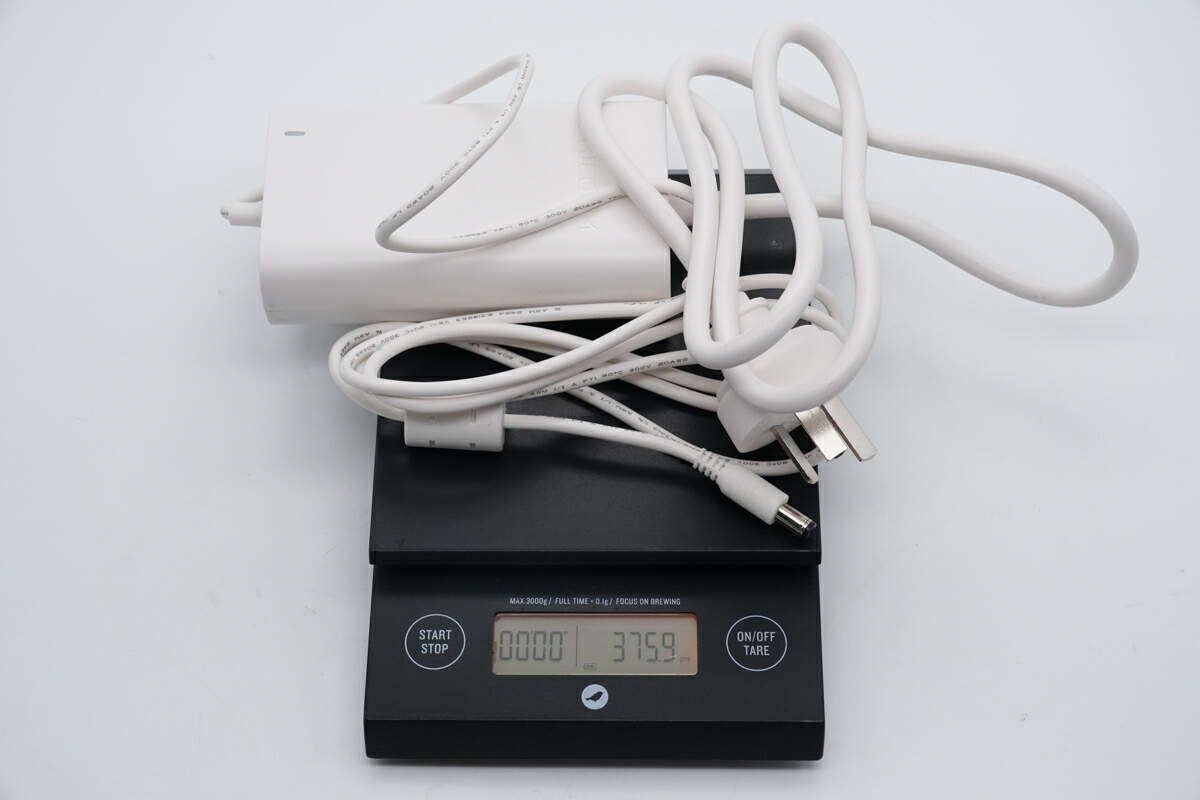

另外测得这款电源适配器整体重量约为376g。

斐讯60W电源适配器拆解

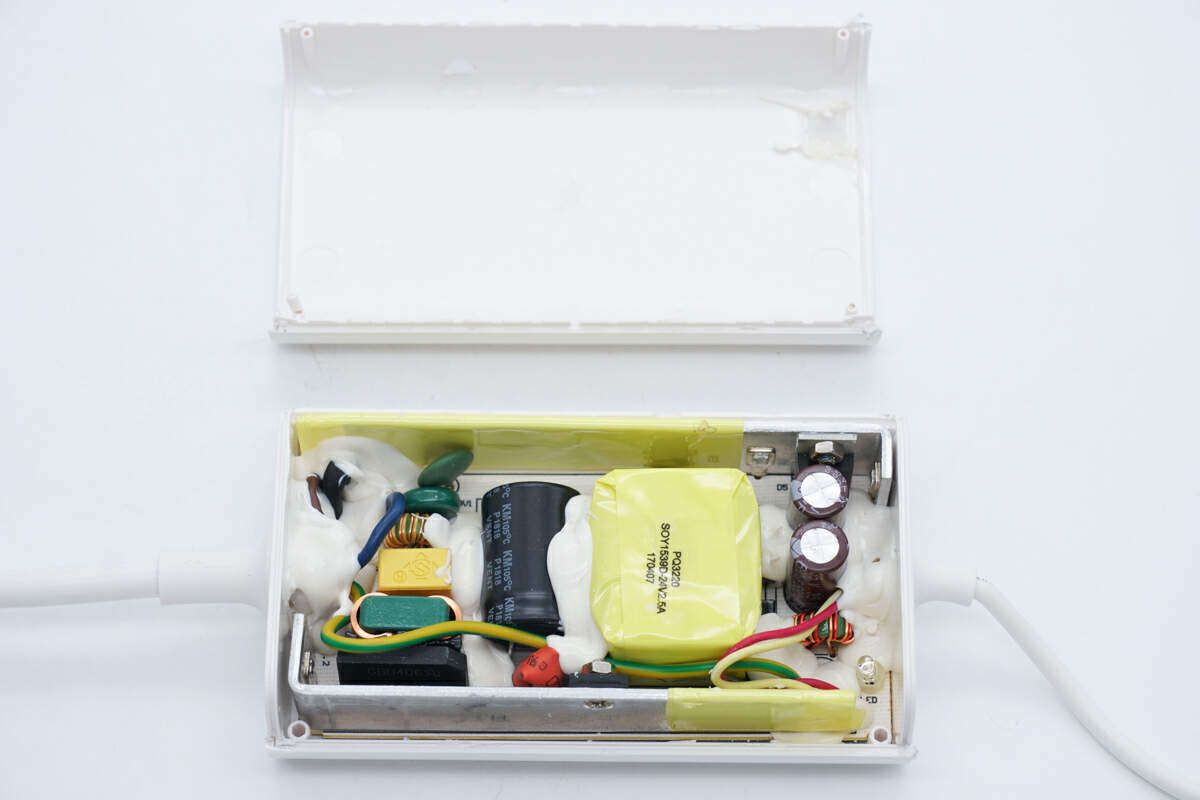

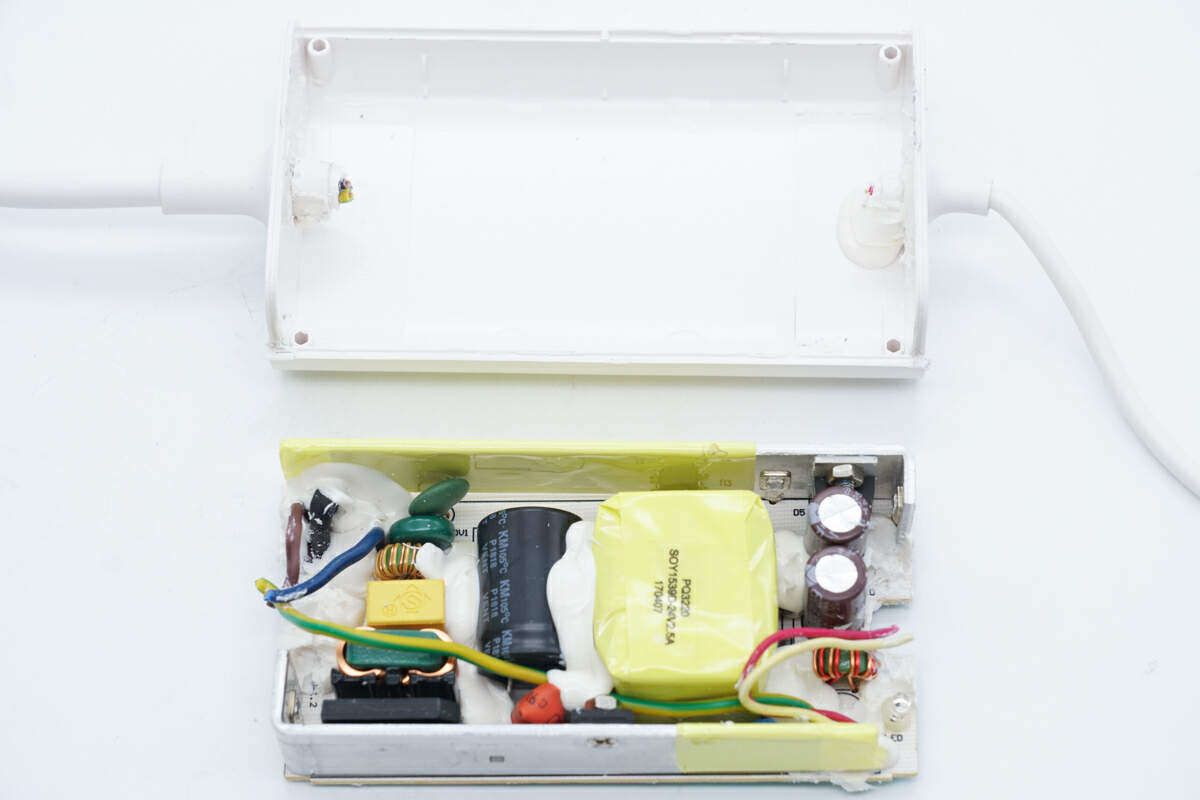

首先沿外壳接缝拆开适配器外壳。

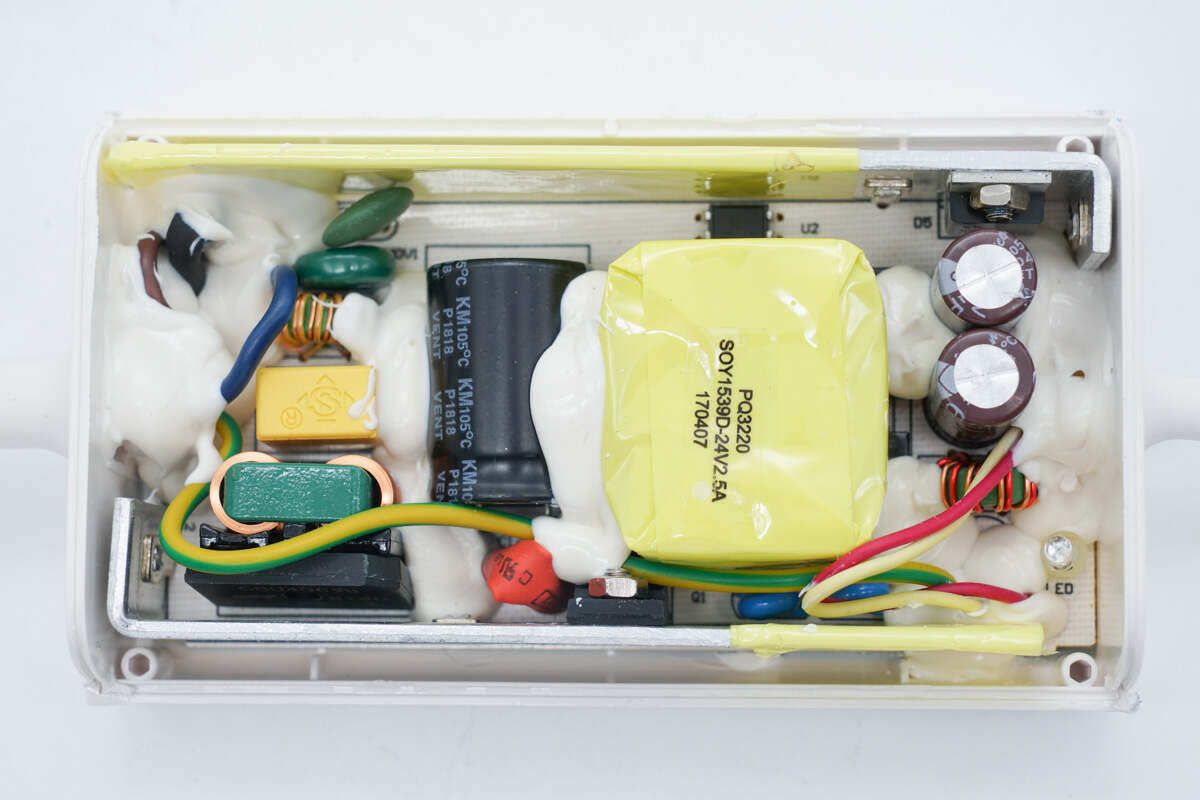

适配器两侧设有散热片，为开关管和整流管散热，对应高压侧和低压侧粘贴胶带绝缘。

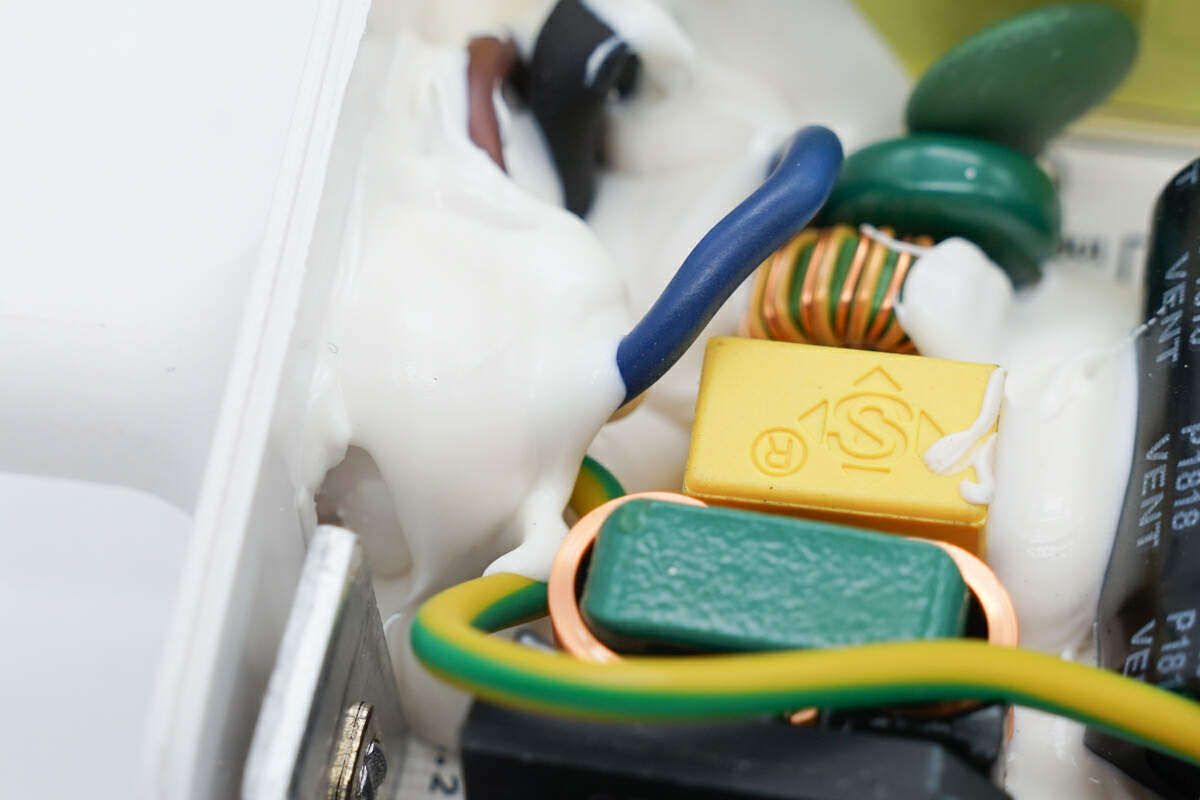

电源输入线采用胶水固定。

电源输出线同样采用胶水固定。

剪断连接导线，取出内部PCBA模块。

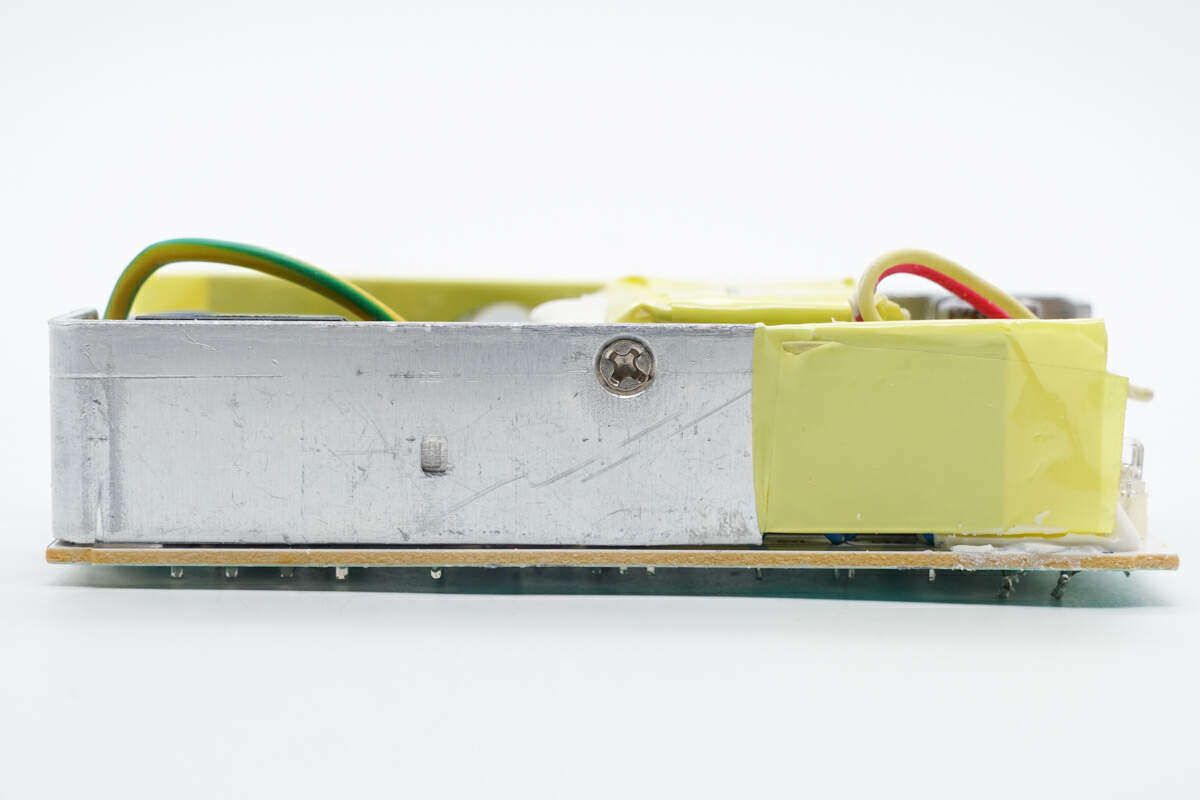

开关管通过螺丝固定在散热片上。

拧下螺丝继续进行拆解。

使用游标卡尺测得PCBA模块长度约为103.6mm。

PCBA模块宽度约为52.3mm。

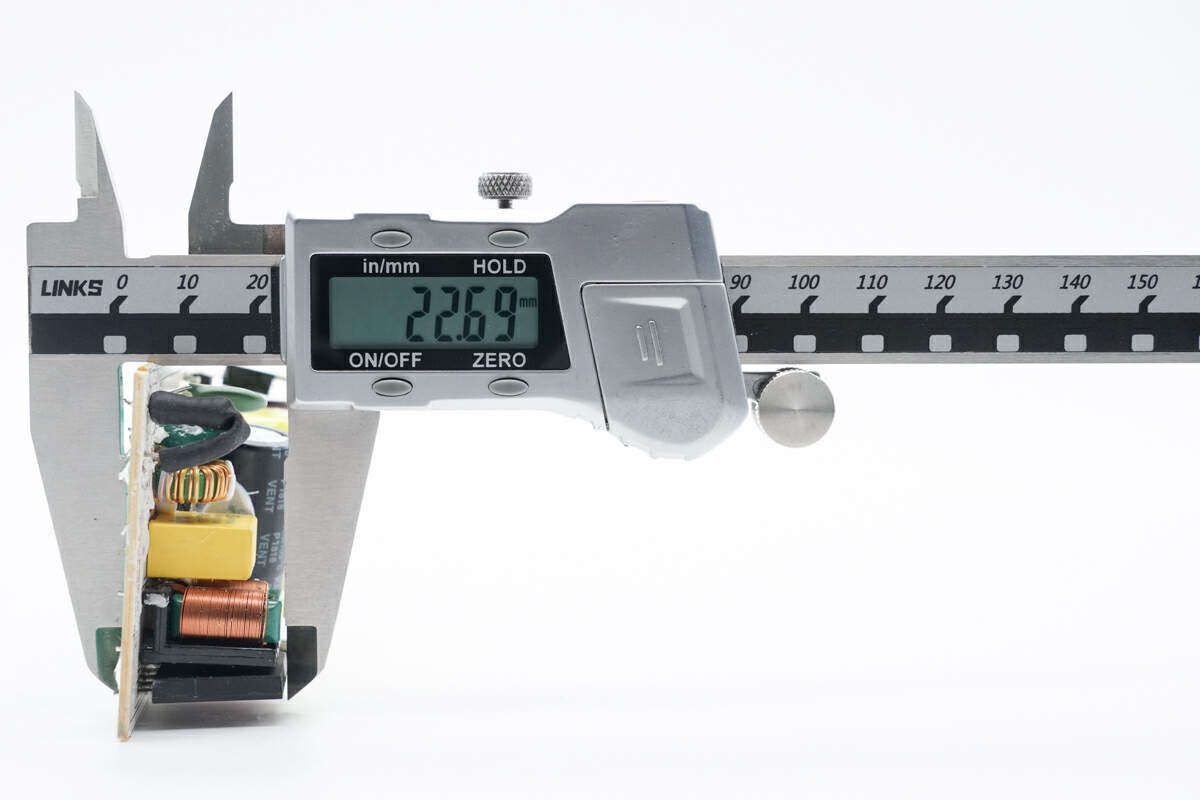

PCBA模块厚度约为22.7mm。

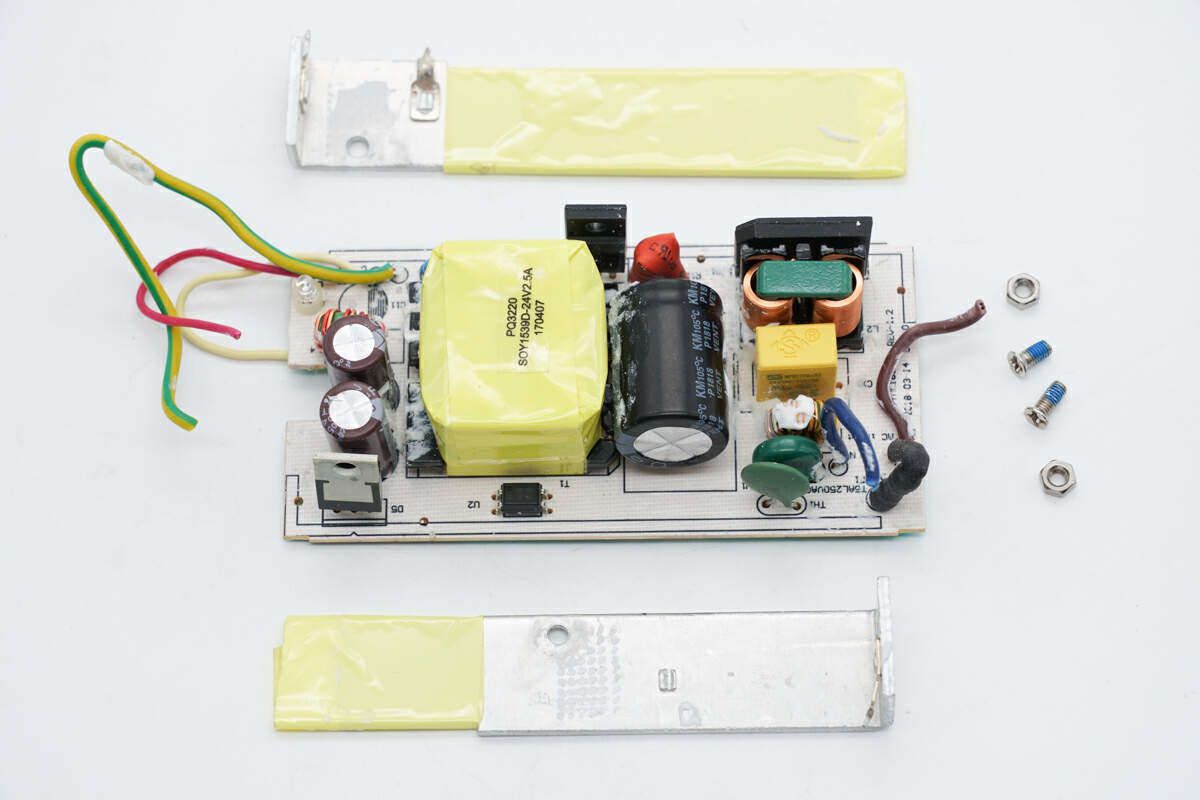

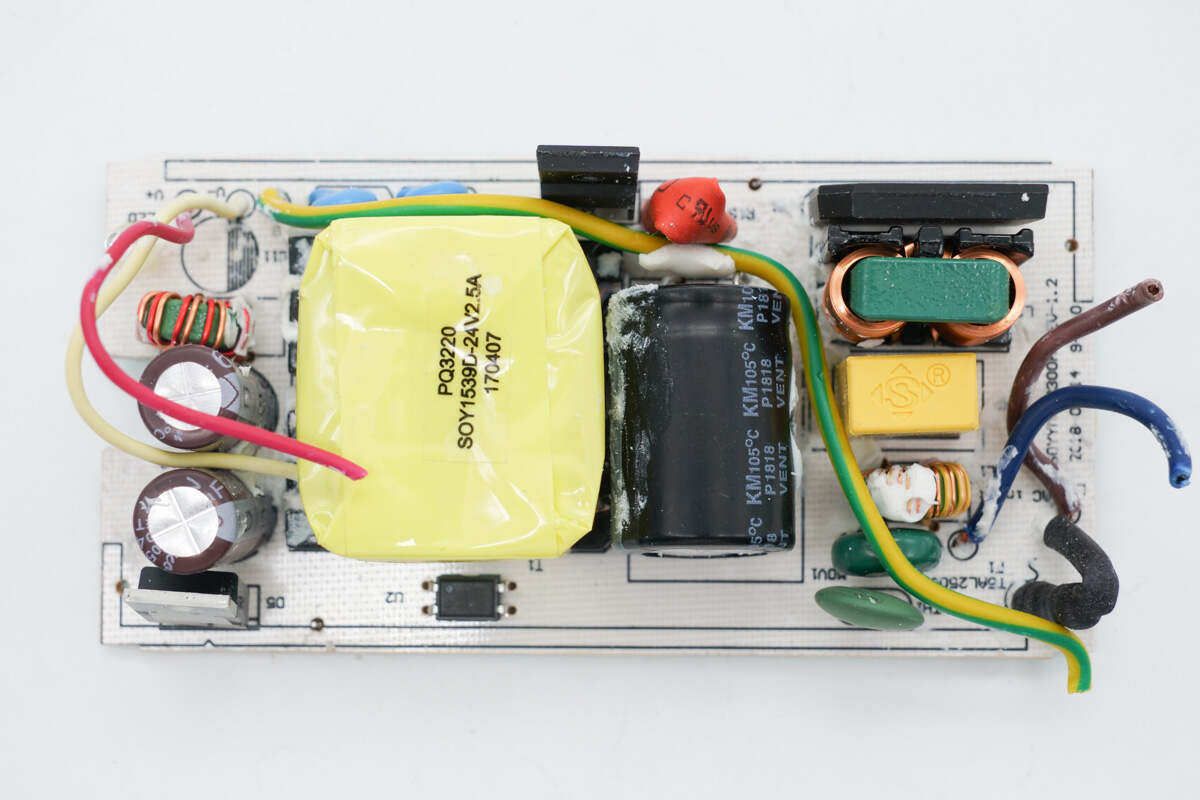

PCBA模块正面一览，其中右侧为交流输入端，焊接保险丝，NTC浪涌抑制电阻，压敏电阻，共模电感，安规X2电容，共模电感和整流桥。左侧焊接高压滤波电容和开关管，检流电阻。左侧焊接输出滤波电容，滤波电感和变压器。

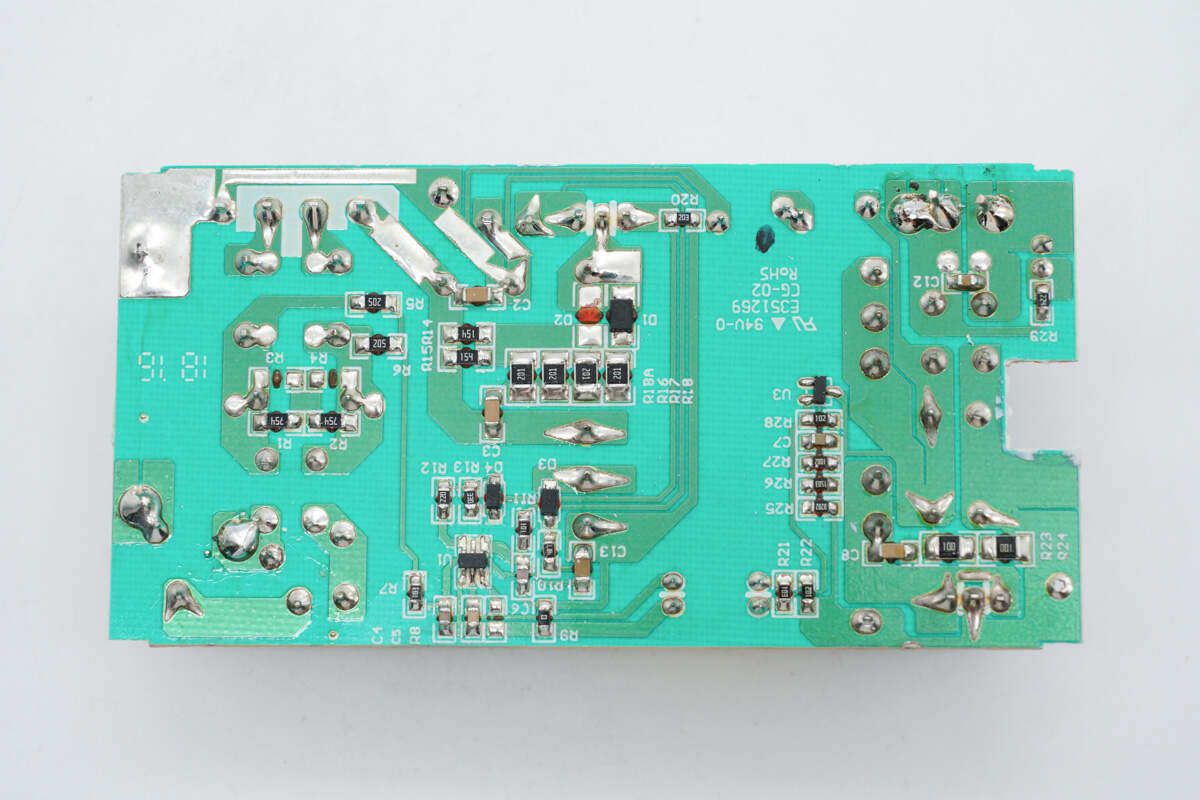

PCBA模块背面焊接初级主控芯片以及电阻电容等元件，初次级之间分界明显。

输入端设有保险丝，NTC浪涌抑制电阻，压敏电阻，共模电感，黄色安规X2电容，共模电感和整流桥。

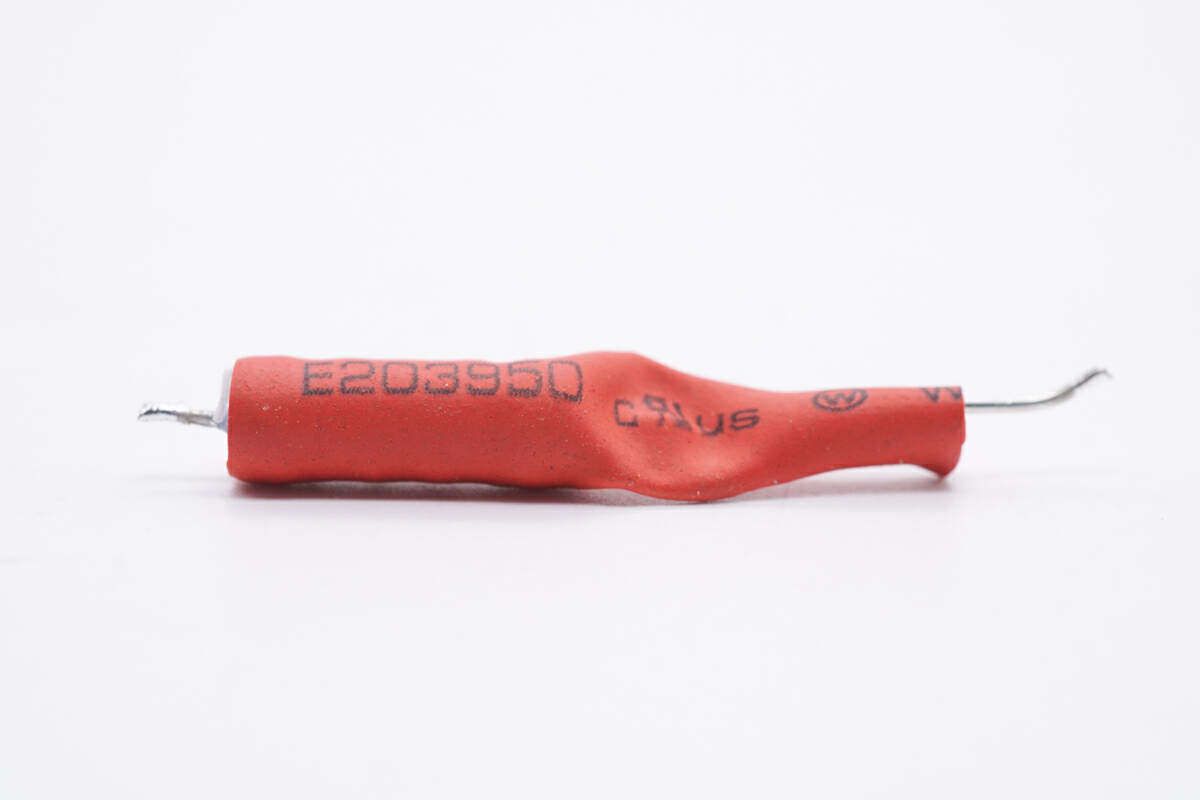

输入延时保险丝规格为5A 250V，外套热缩管绝缘。

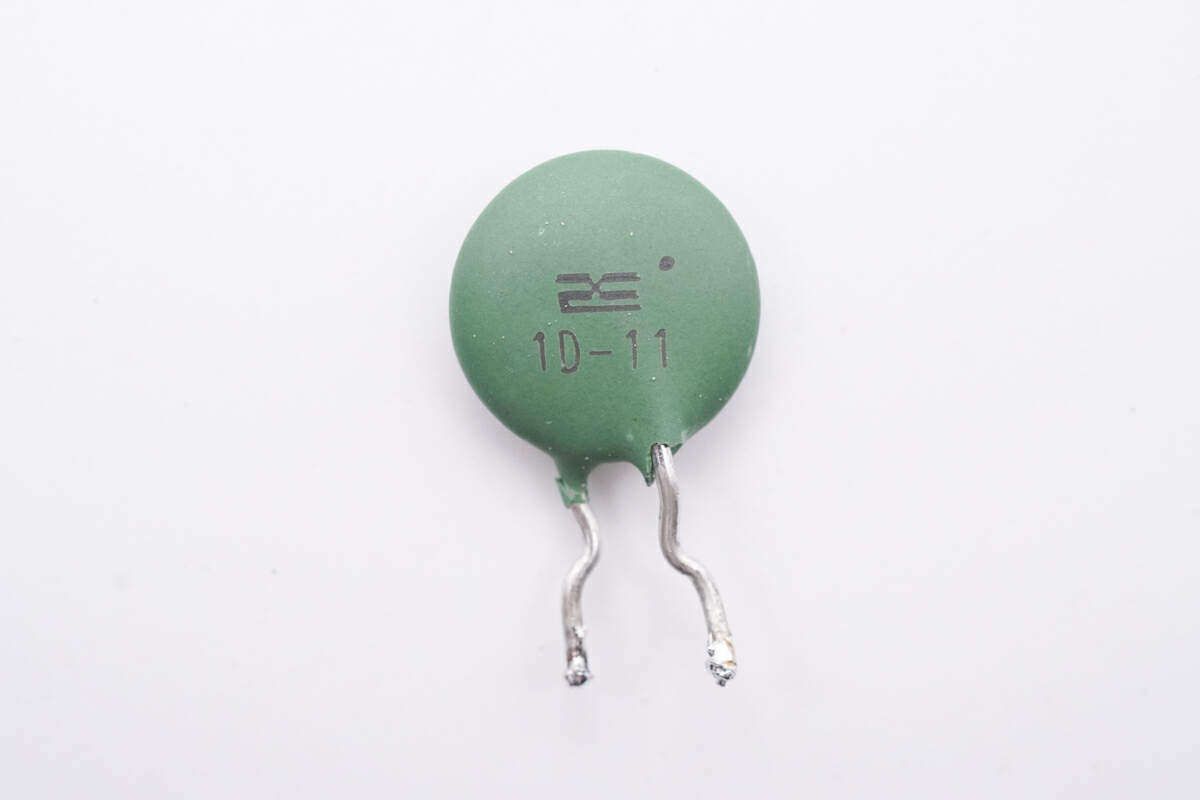

NTC浪涌抑制电阻丝印1D-11。

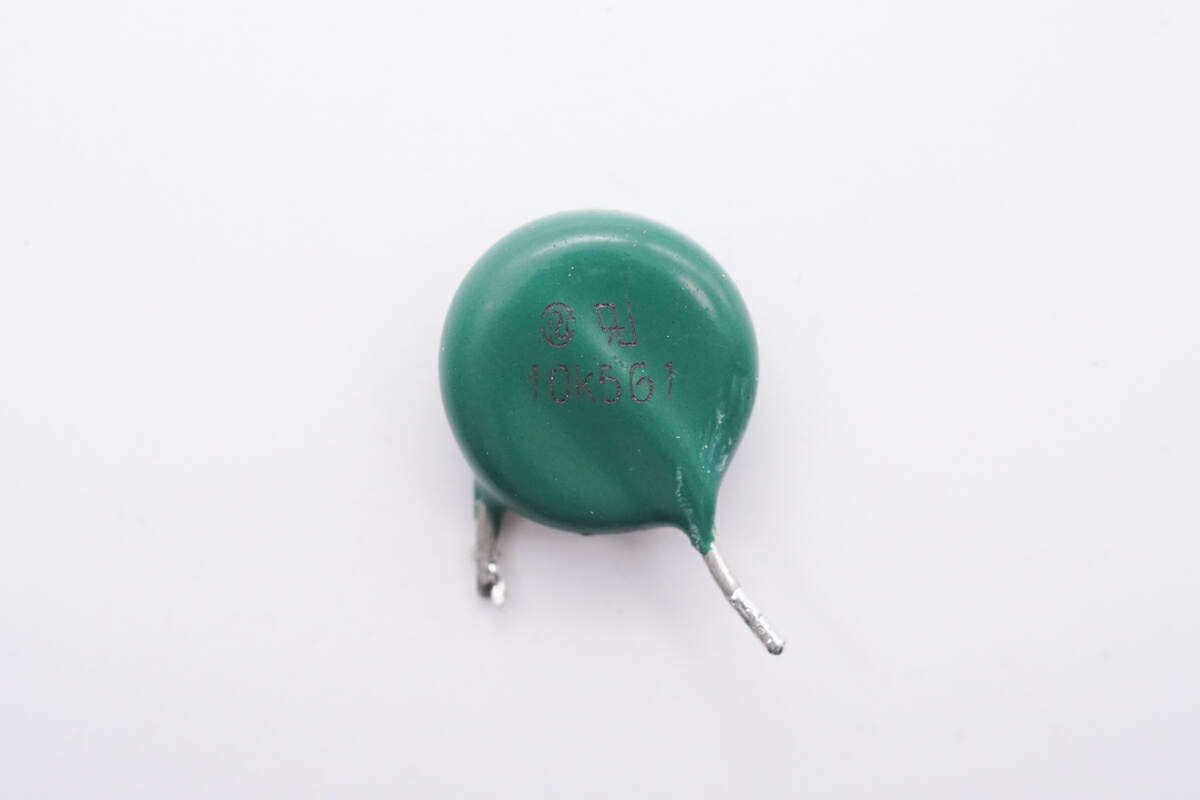

压敏电阻丝印10K561。

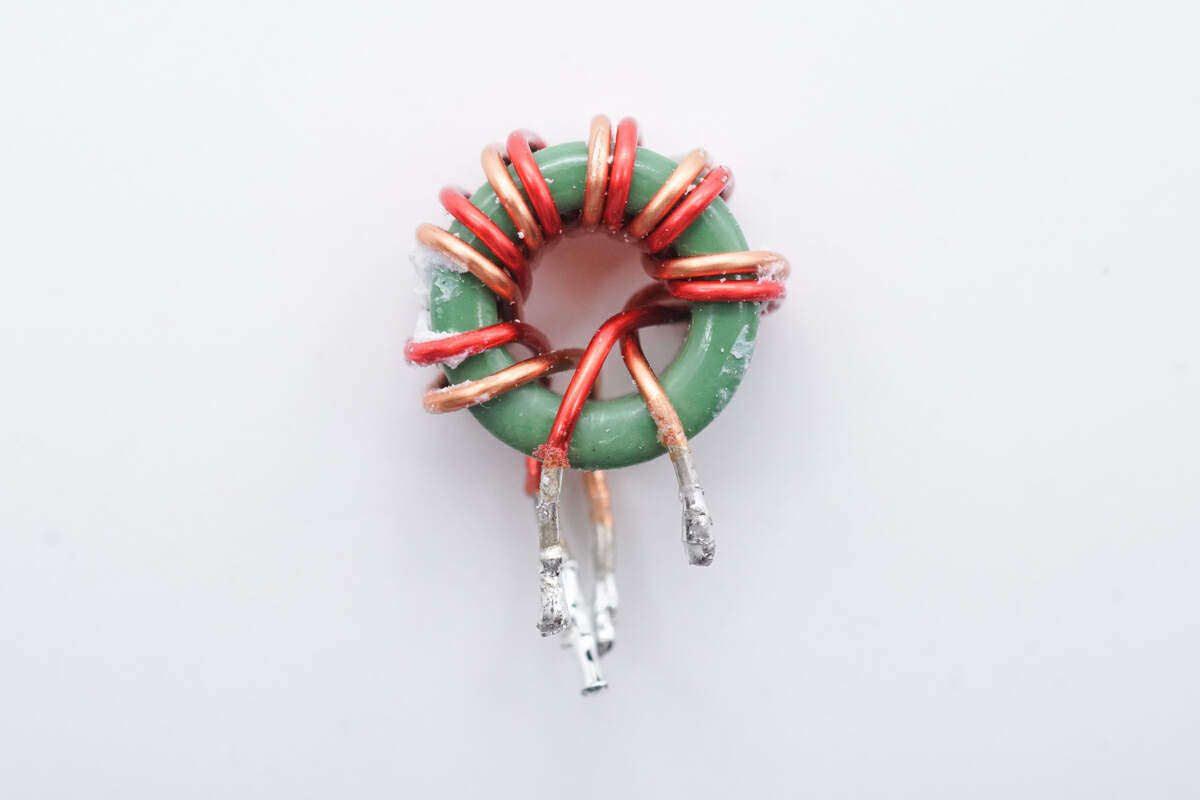

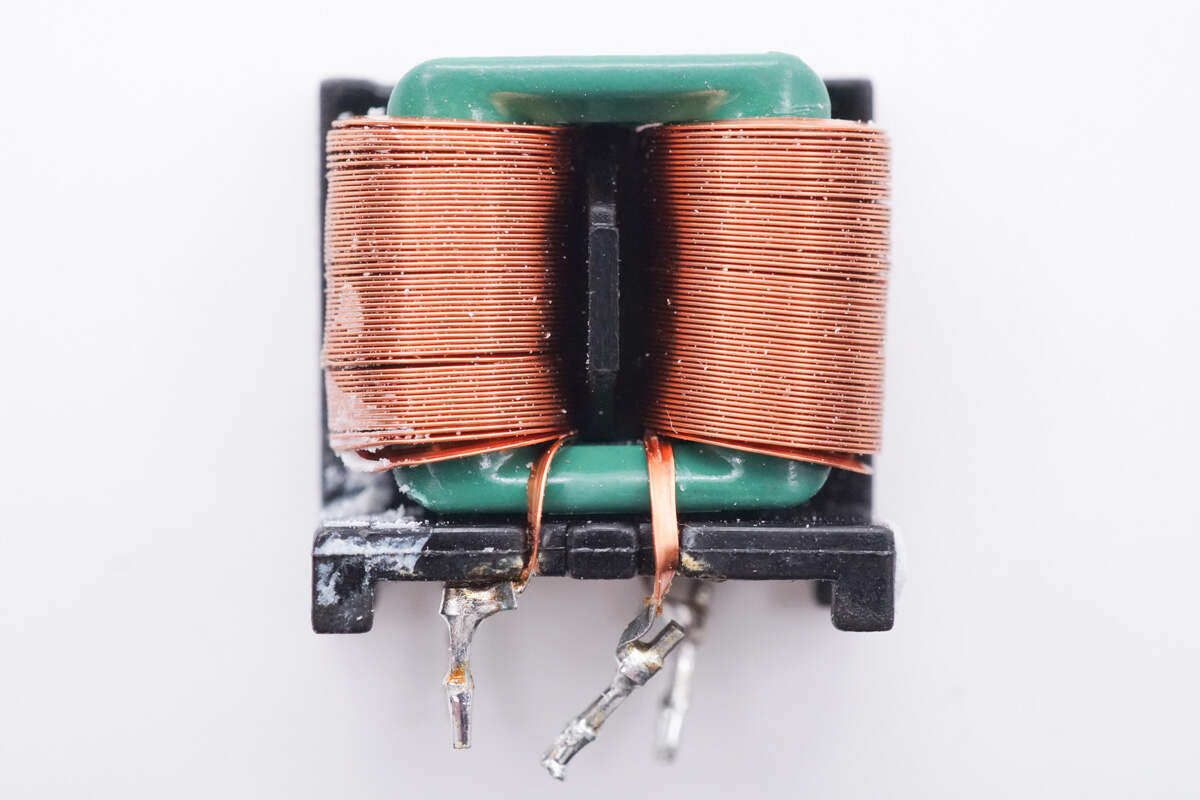

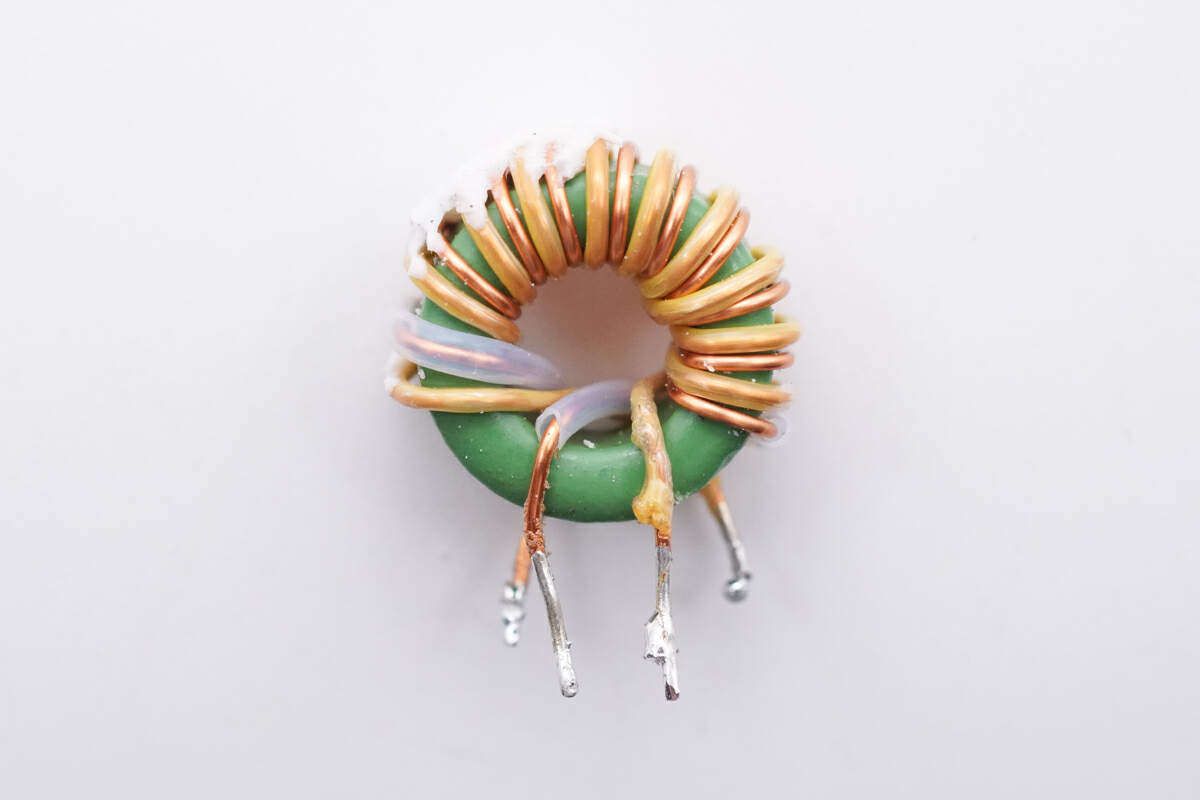

共模电感采用漆包线和绝缘线绕制。

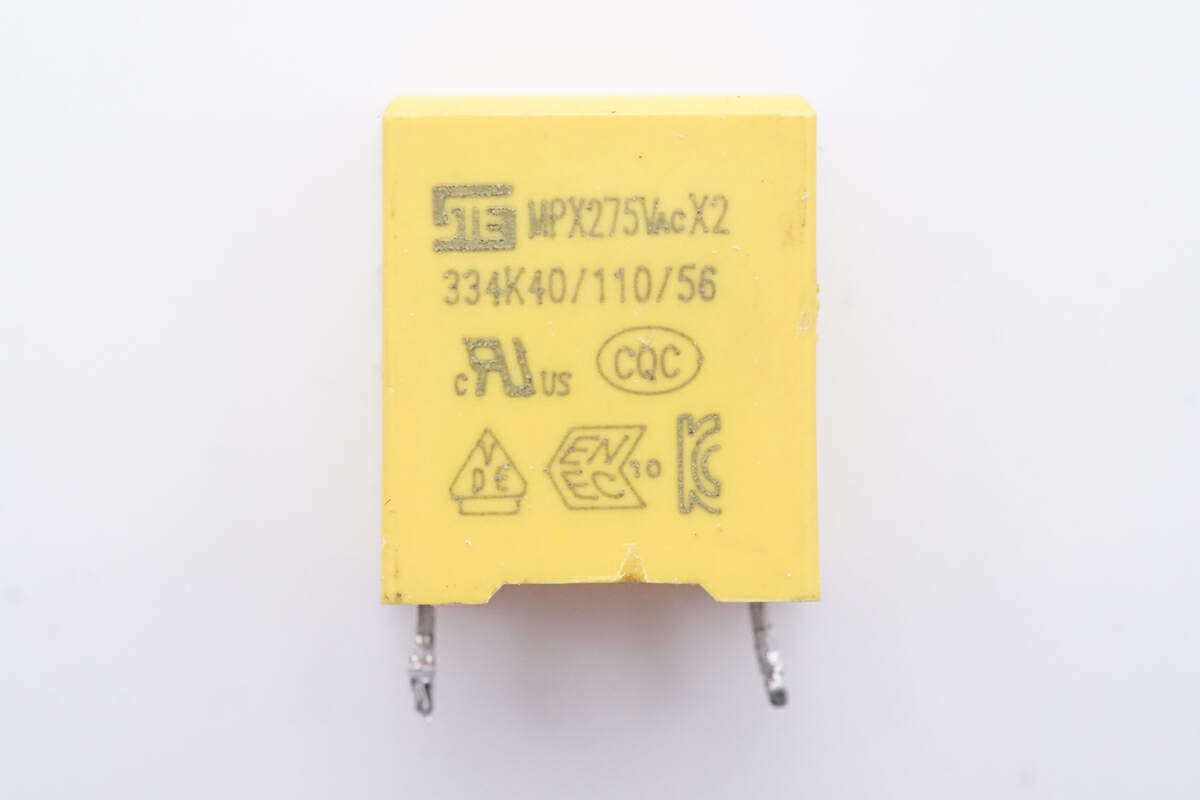

安规X2电容来自STE松田电子，规格为0.33μF。

第二级共模电感采用扁铜线绕制，底部焊接绝缘支架。

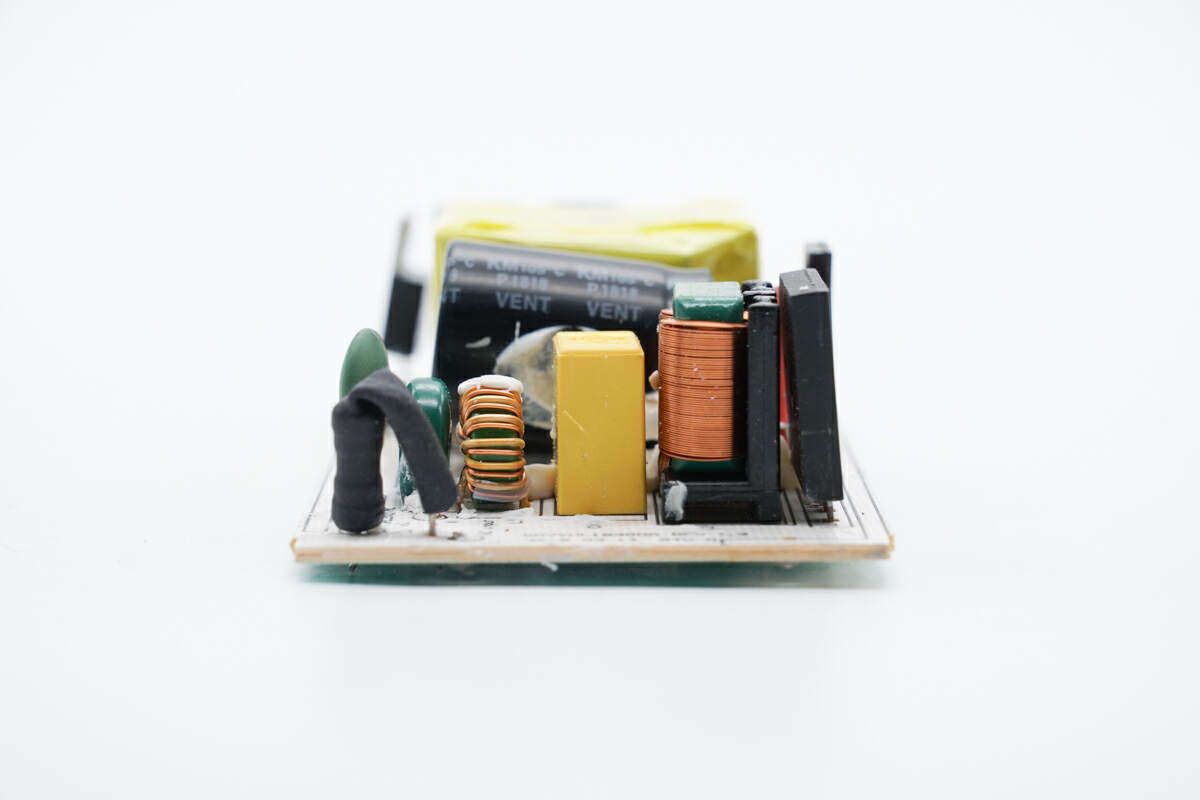

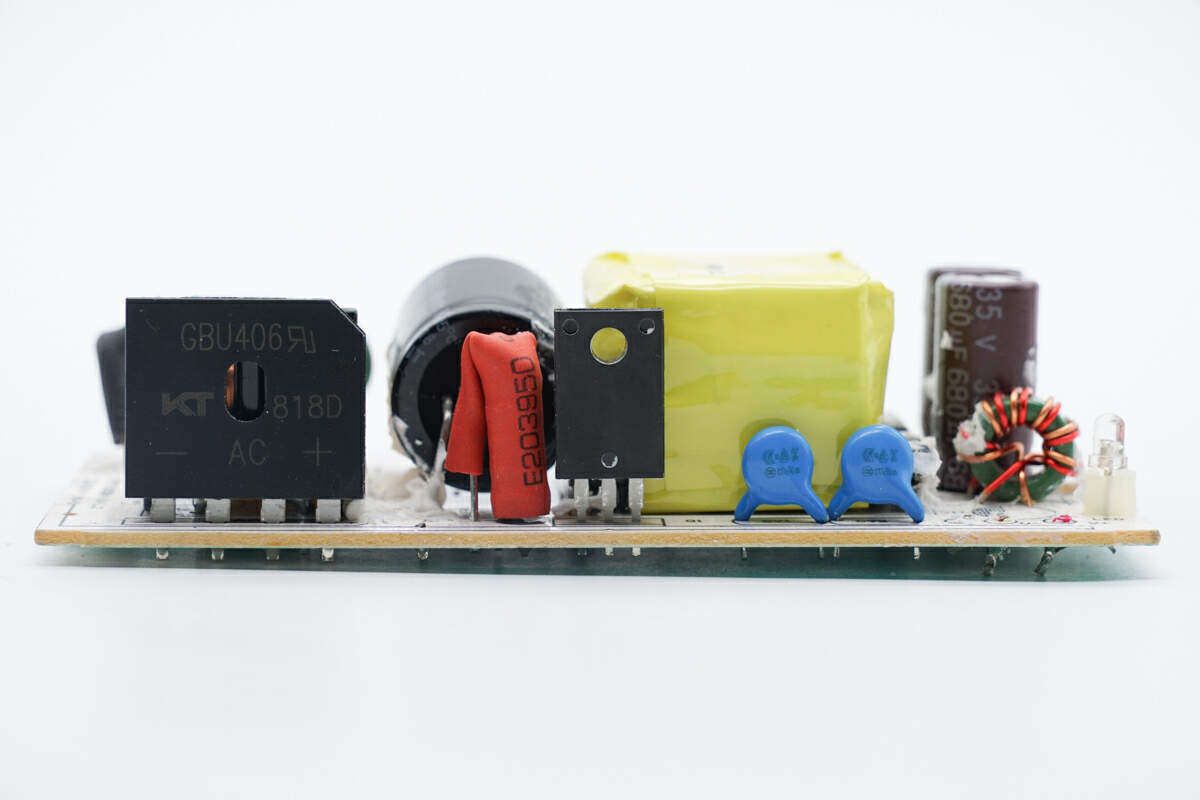

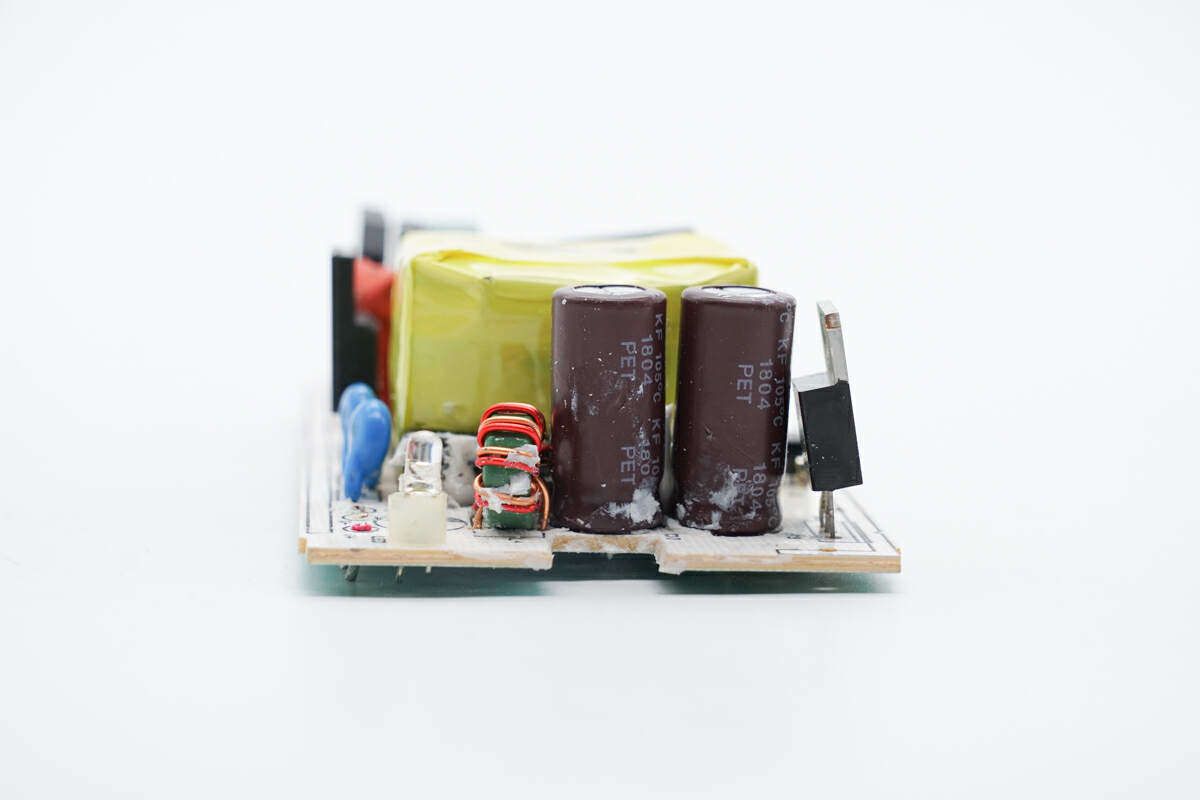

PCBA模块侧面焊接整流桥，检流电阻，初级开关管，蓝色Y电容和输出滤波电感及指示灯。

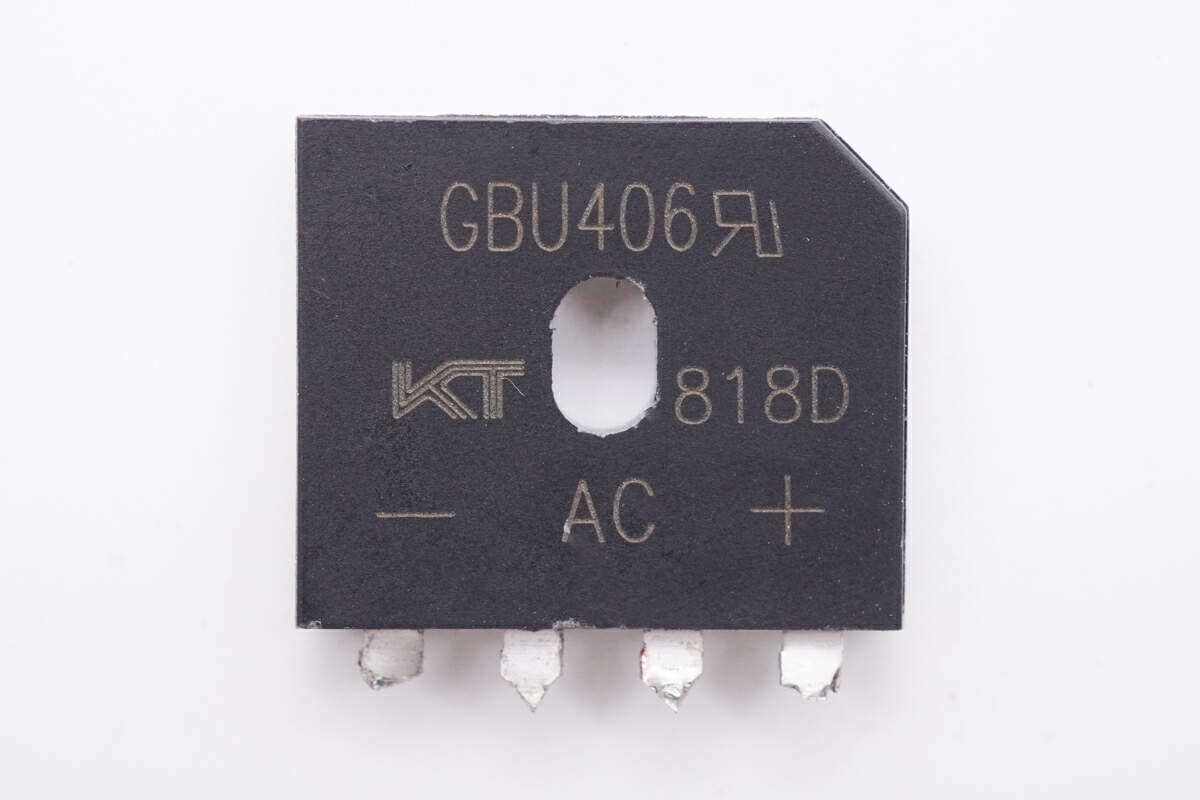

整流桥型号GBU406，规格为600V 4A。

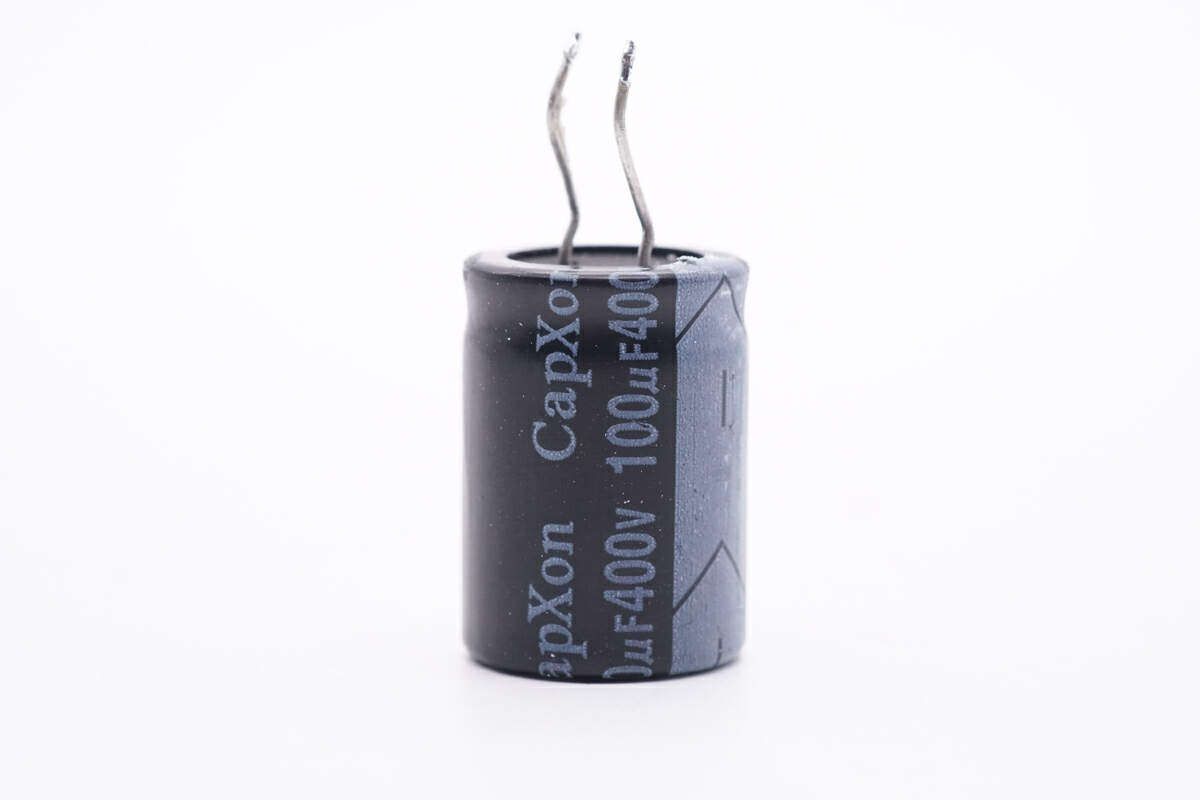

高压滤波电容来自丰宾，规格为100μF400V。

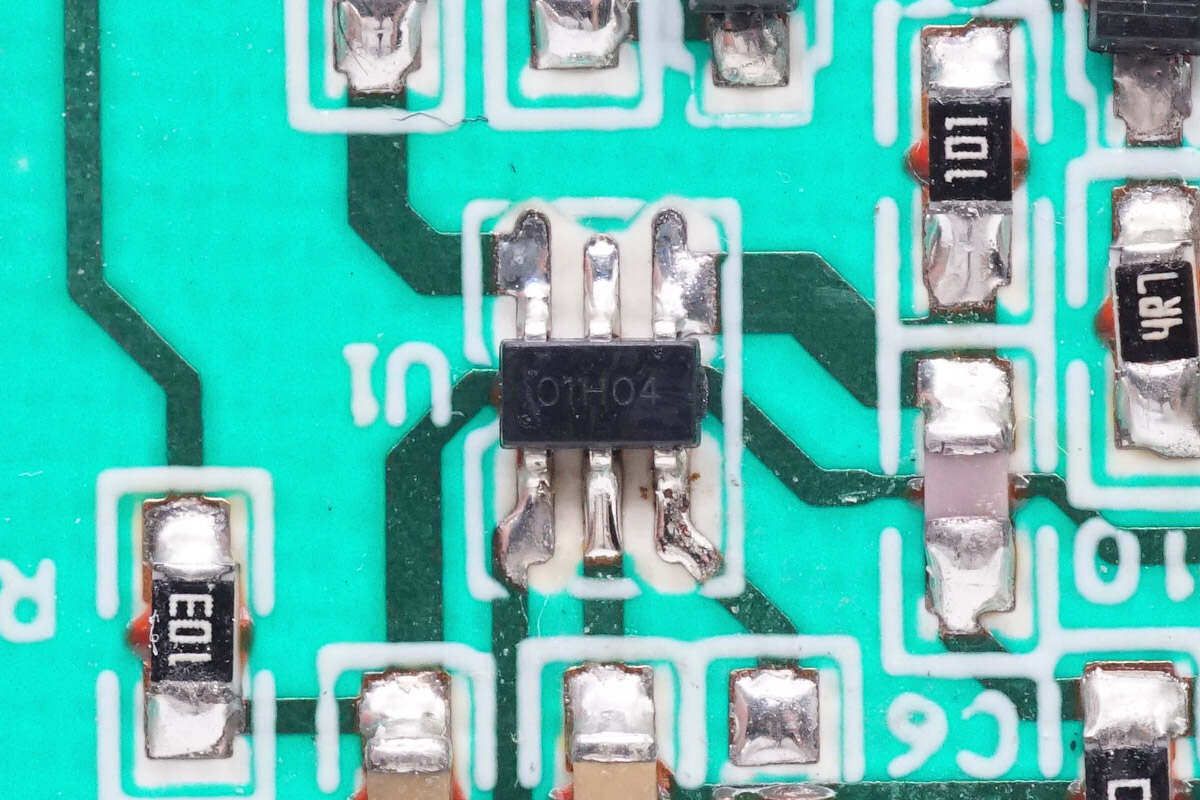

初级主控芯片丝印01H04，采用SOT23封装。

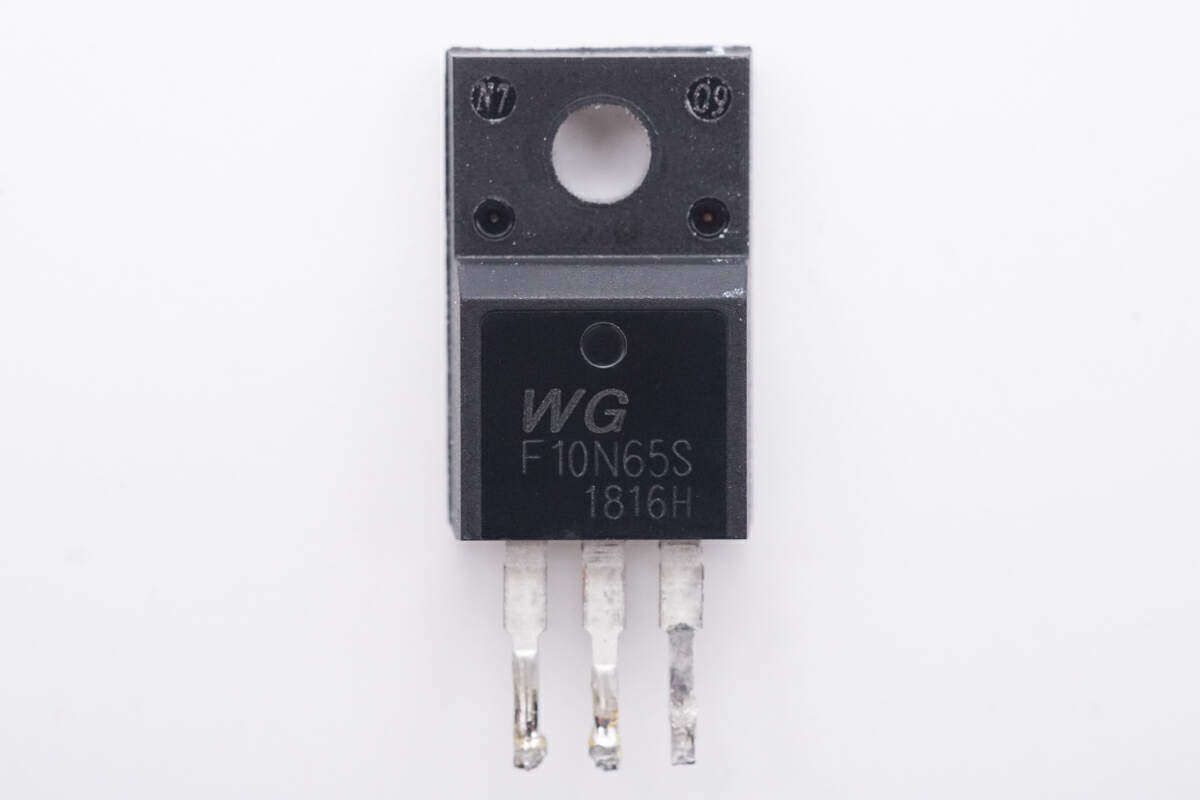

初级开关管来自威谷，型号WGF10N65S，是一颗耐压650V的NMOS，导阻0.8Ω，采用TO220F封装。

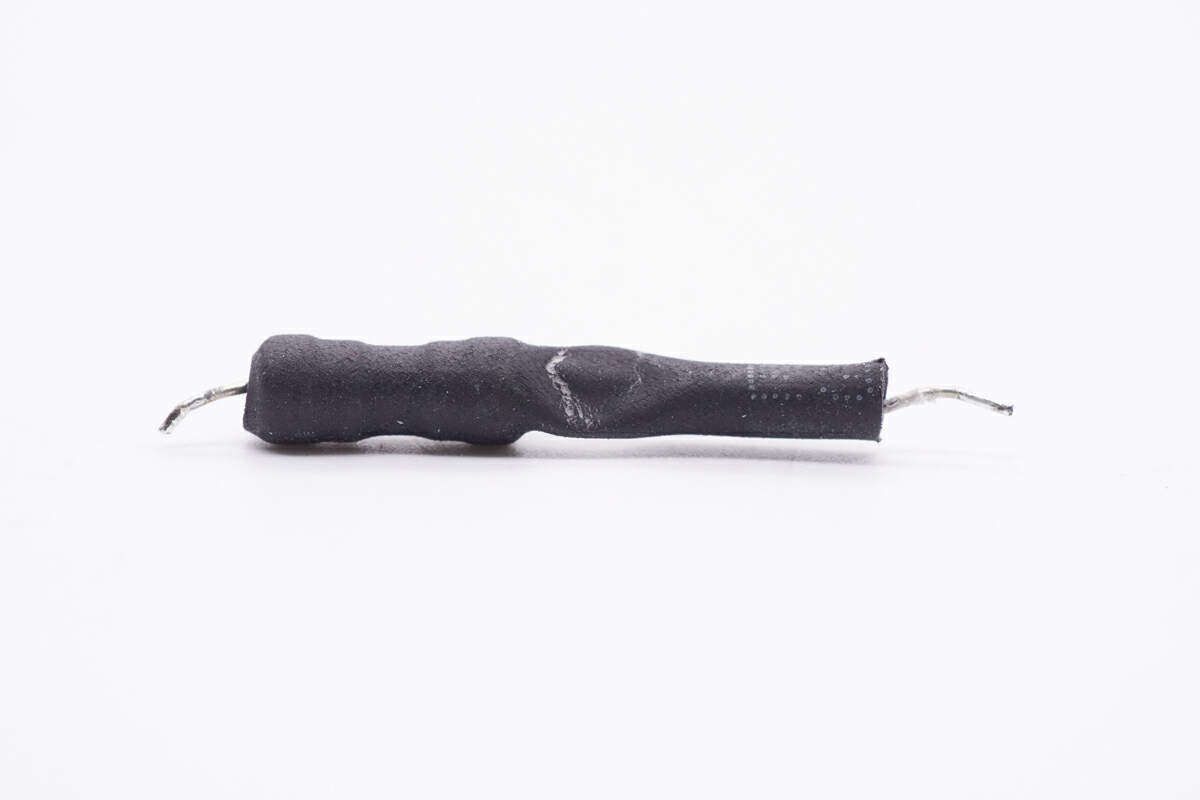

电流取样电阻使用热缩管包裹绝缘。

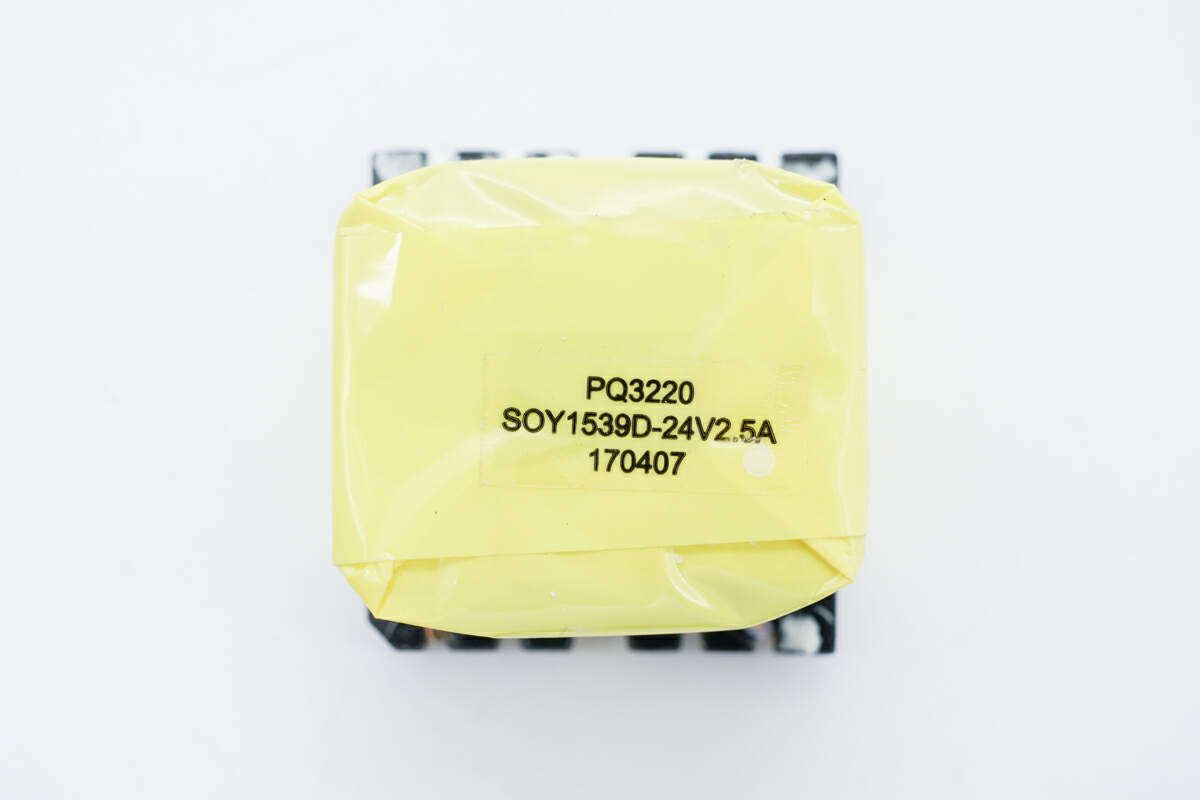

变压器采用PQ3220磁芯，严密缠绕胶带绝缘，并标注24V2.5A输出规格。

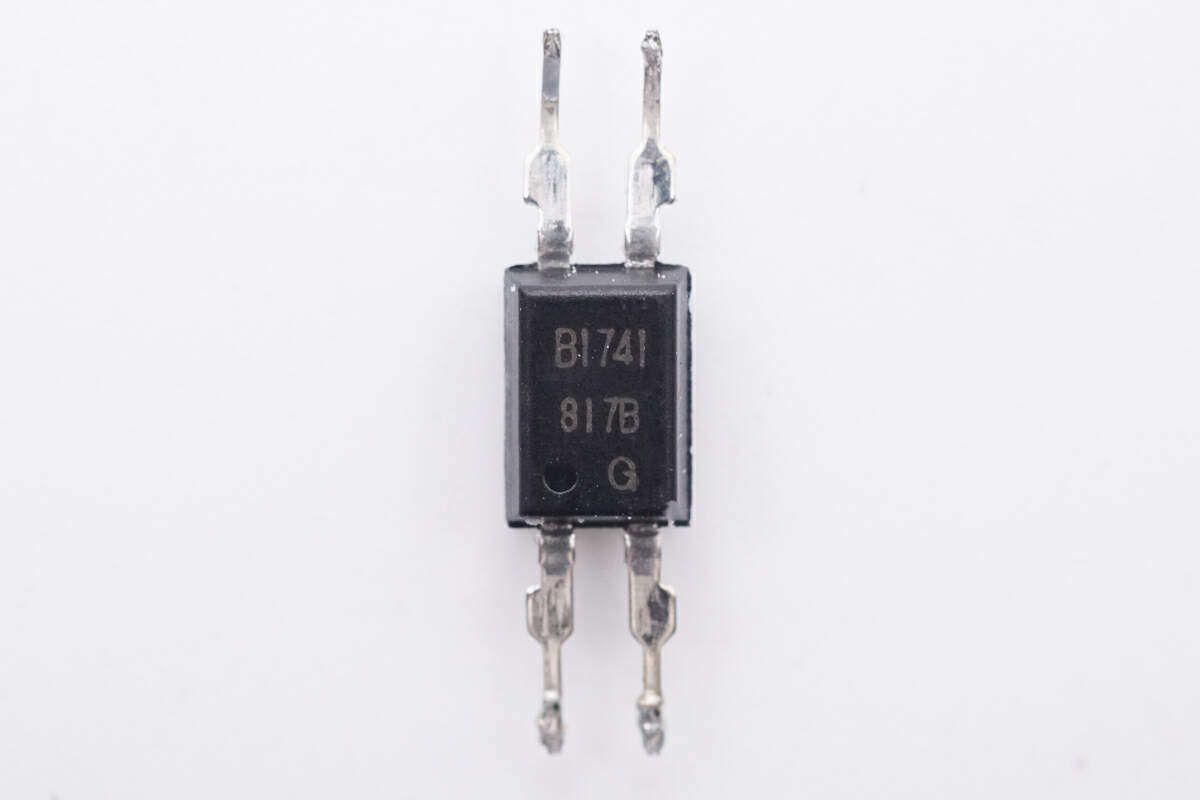

817B光耦用于输出电压反馈。

输出端焊接Y电容，肖特基二极管，滤波电容和滤波电感。

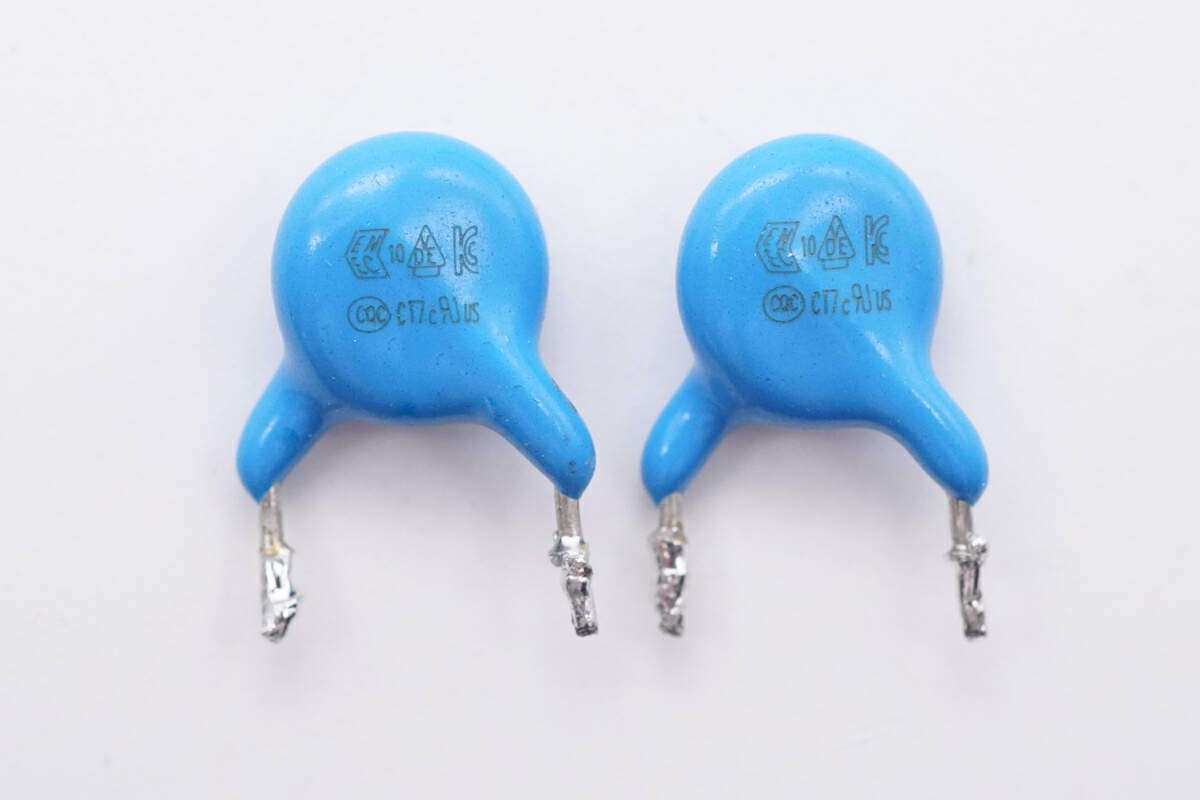

两颗蓝色Y电容串联连接，提高耐压等级。

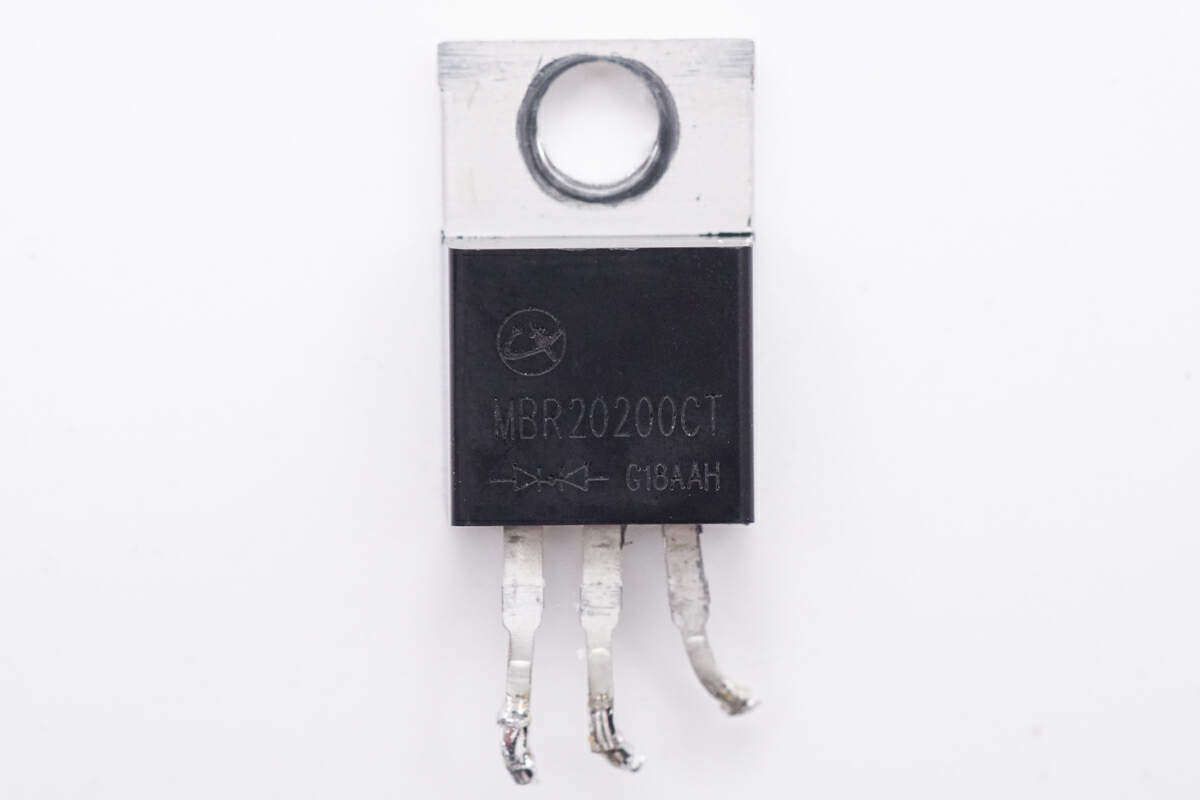

肖特基二极管型号MBR20200CT，规格为200V 20A，采用TO220封装。

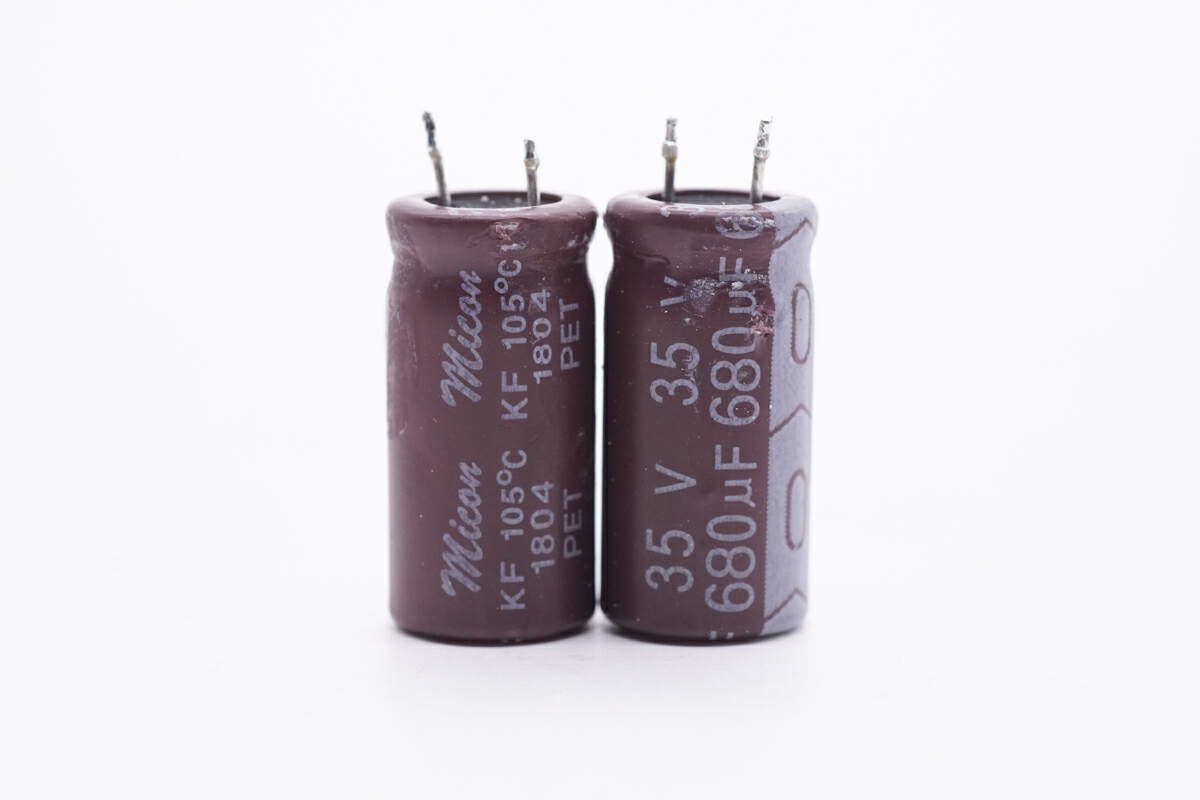

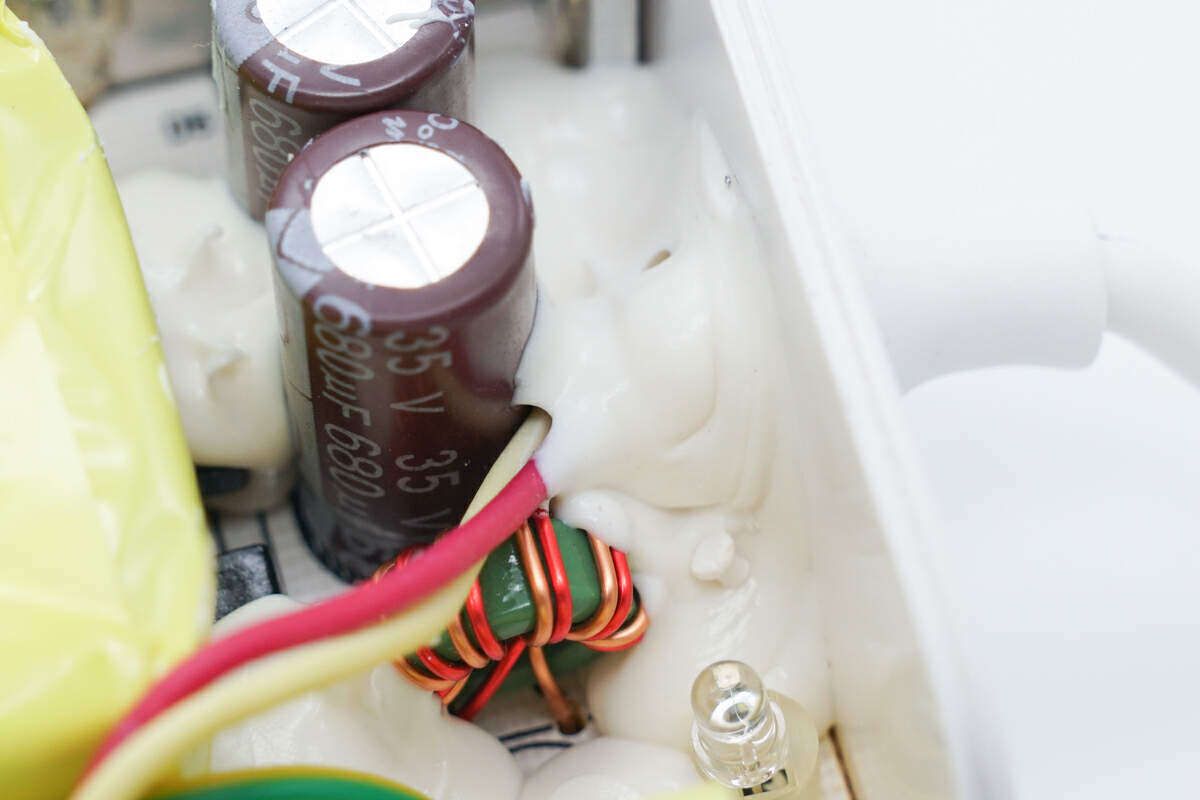

两颗输出滤波电容来自micon明月光，规格为35V 680μF。

输出滤波电感采用漆包线绕制。

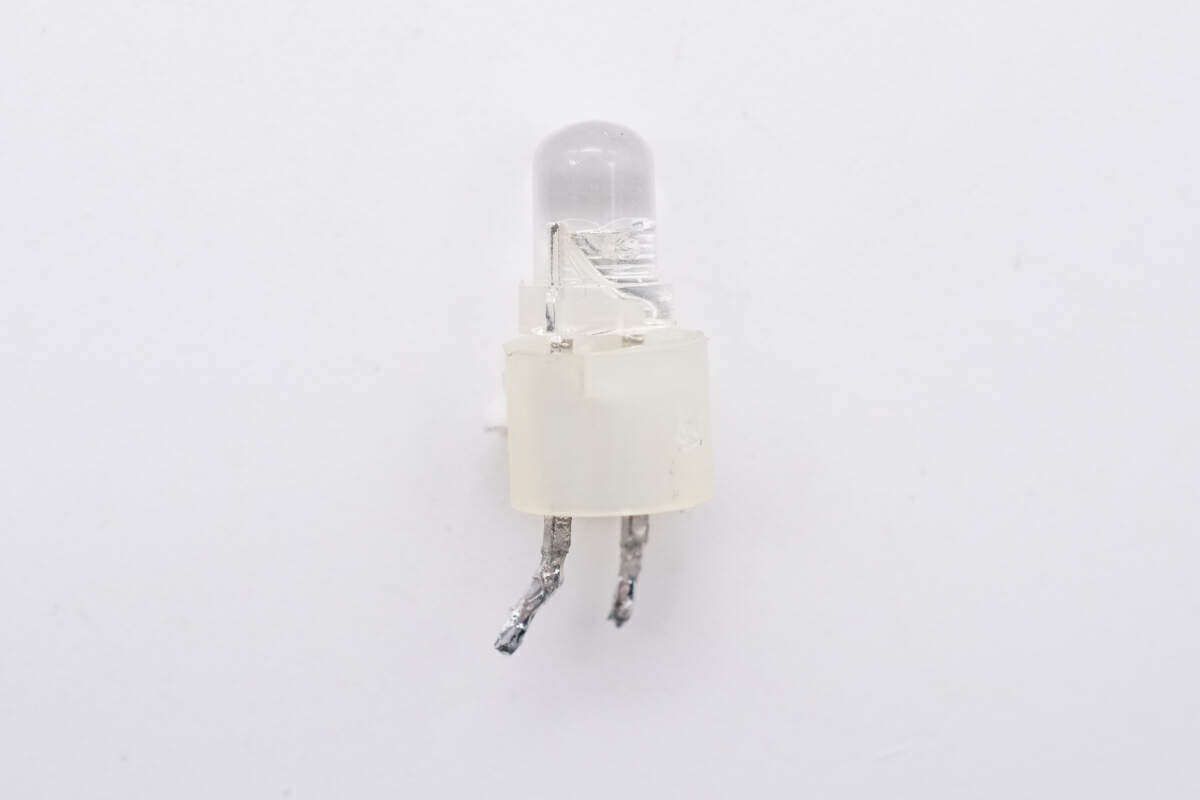

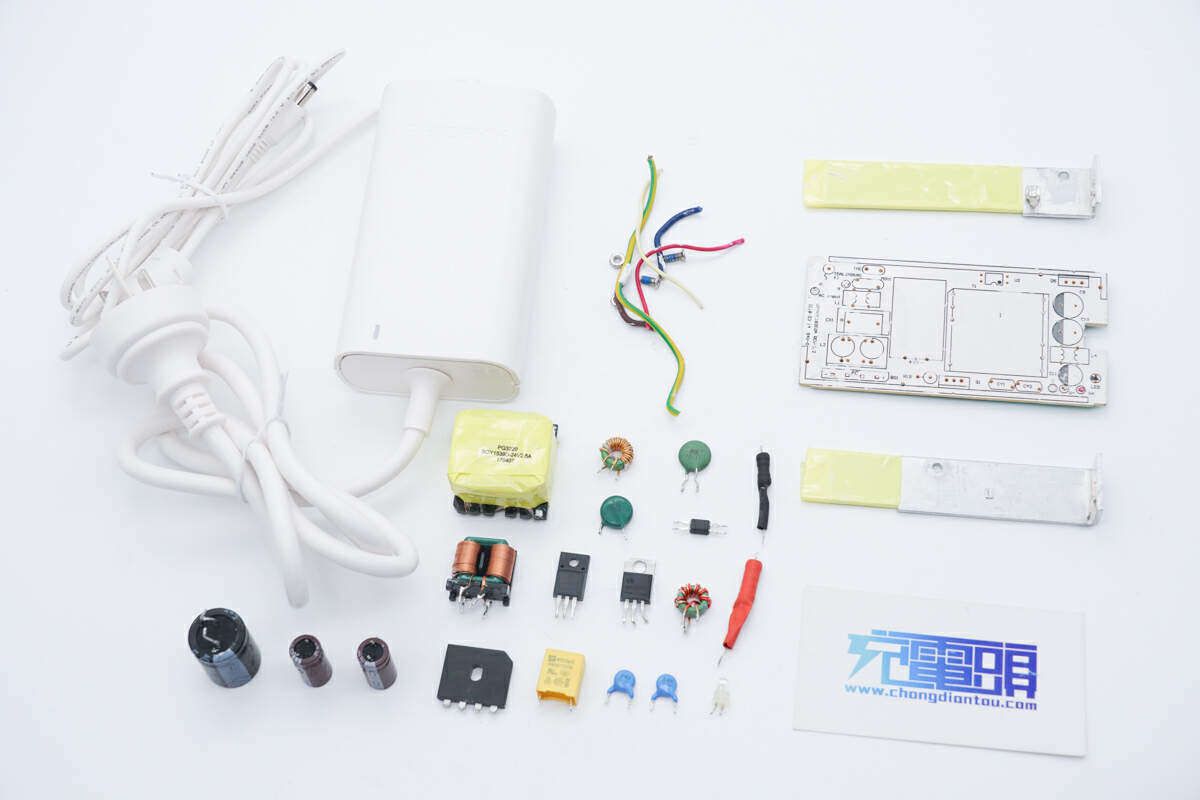

LED电源指示灯特写。
