实验目标
学习并掌握在思科路由器上配置IPv4地址，使用ping命令测试连通性。
实验难度
★★☆☆☆☆☆☆☆

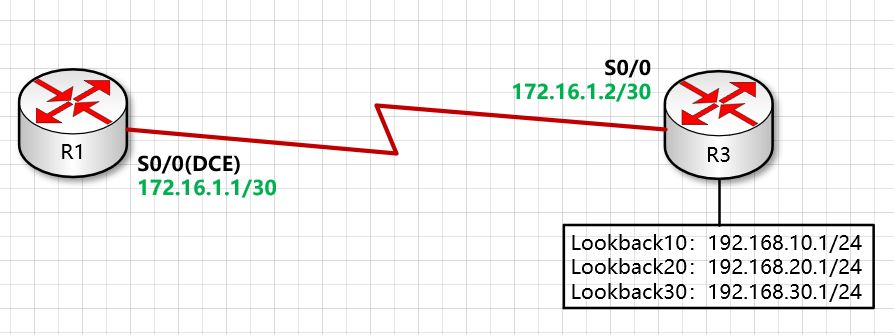

实验拓扑
实验任务
任务1：配置两台路由器的主机名。
任务2：配置路由器接口的IP地址。
任务3：使用合适的命令检查以下内容：
- 已经配置IP地址的接口汇总信息
- 接口状态
- 接口的子网掩码
实验配置
任务1：
Router#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#hostname R1
R1(config)#
R3配置类似，请自行完成，以检验学习效果并熟悉配置命令。
任务2：
R1(config)#interface s0/0/0
R1(config-if)#ip address 172.16.1.1 255.255.255.252
R1(config-if)#
R3(config)#interface s0/0/0
R3(config-if)#ip add 172.16.1.2 255.255.255.252
R3(config-if)#exit
R3(config)#interface loopback 10
%LINK-5-CHANGED: Interface Loopback10, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface Loopback10, changed state to up
R3(config-if)#ip add 192.168.10.1 255.255.255.0
R3(config-if)#
同样的，R3另外两个loopback接口请自己练习完成配置。
任务3：
R3#show ip interface brief
Interface IP-Address OK? Method Status Protocol
FastEthernet0/0 unassigned YES unset administratively down down
FastEthernet0/1 unassigned YES unset administratively down down
Serial0/0/0 172.16.1.2 YES manual administratively down down
Loopback10 192.168.10.1 YES manual up up
Loopback20 192.168.20.1 YES manual up up
Loopback30 192.168.30.1 YES manual up up
Vlan1 unassigned YES unset administratively down down
配置完成后，在R3路由器使用show ip interface brief命令查看已经配置IP的接口汇总信息时，发现serial0/0/0并未up，status下显示administratively down。原因是我们开始配置两台路由器串口时候，并未使用no shutdown命令来启用路由器的串口，默认是关闭的。所以使用命令在两台路由器启用串口：
R3(config)#interface s0/0/0
R3(config-if)#no shutdown
%LINK-5-CHANGED: Interface Serial0/0/0, changed state to down
R3(config-if)#end
R1(config)#interface s0/0/0
R1(config-if)#clock rate 64000
R1(config-if)#no shutdown
%LINK-5-CHANGED: Interface Serial0/0/0, changed state to up
R1(config-if)#end
然后在R3使用命令show interface s0/0/0查看接口状态和掩码信息，如下：
R3#show interfaces s0/0/0
Serial0/0/0 is up, line protocol is down (disabled)
Hardware is HD64570
Internet address is 172.16.1.2/30
MTU 1500 bytes, BW 128 Kbit, DLY 20000 usec,
reliability 255/255, txload 1/255, rxload 1/255
Encapsulation HDLC, loopback not set, keepalive set (10 sec)
Last input never, output never, output hang never
R3#
最后在R3 ping R1串口s0/0/0的地址172.16.1.1，如下：
R3#ping 172.16.1.1
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 172.16.1.1, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 22/29/33 ms
R3#
上面就是这个系列第一个网络实验。
