公司网络说明:
1、一层办公区域设三层交换机SW1,
vlan 10 192.168.10.254 24
vlan 20 192.168.20.254 24
vlan 30 192.168.30.254 24
vlan 40 192.168.30.254 24
与其他交换机以eth-trunk连接,端口均为trunk模式,上行口允许vlan10 20 30和40通过
2、一层办公区域设二层交换机SW2(仅vlan10和20)和SW3(仅vlan30和40),
上行口采用链路聚合,端口为trunk模式
下行口采用access模式
3、各电脑IP为手动指定。

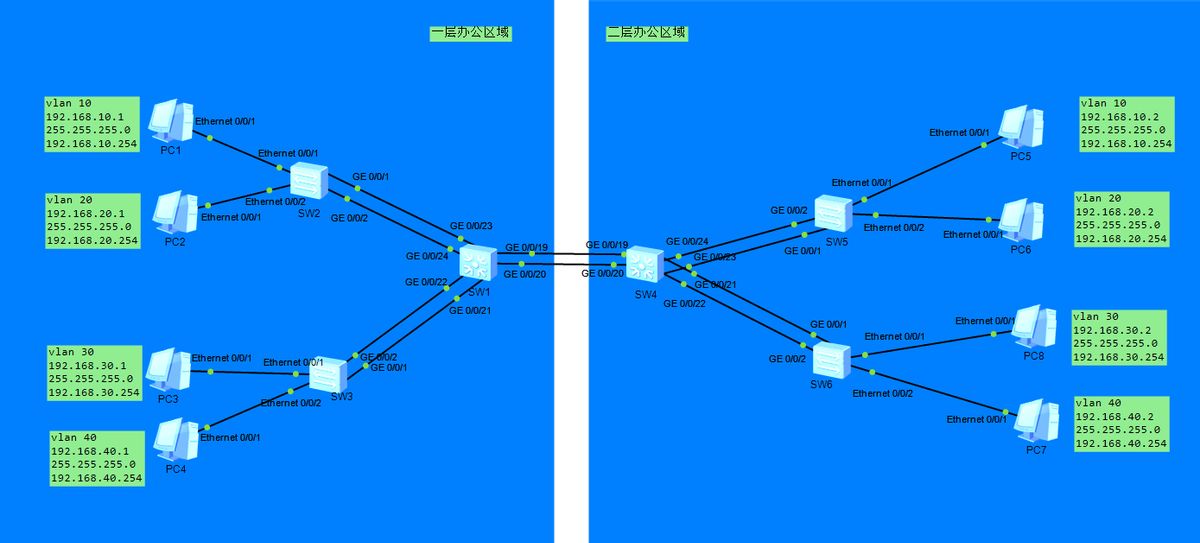

网络拓扑如图所示。
一、SW1交换机1配置
进入系统视图
[SW1]vlan batch 10 20 30 40
建立vlan10 20 30 40
[SW1]interface Vlanif 10
进入vlanif配置视图
[SW1-Vlanif10]ip address 192.168.10.254 24
设置vlanif 10 的IP地址192.168.10.254 掩码24
[SW1-Vlanif10]q
退出vlanif 20配置视图
[SW1]interface Vlanif 20
进入vlanif配置视图
[SW1-Vlanif20]ip address 192.168.20.254 24
设置vlanif 20 的IP地址192.168.20.254 掩码24
[SW1-Vlanif20]q
退出vlanif 20配置视图
[SW1]interface Vlanif 30
进入vlanif配置视图
[SW1-Vlanif30]ip address 192.168.30.254 24
设置vlanif 30 的IP地址192.168.30.254 掩码24
[SW1-Vlanif30]q
退出vlanif 30配置视图
[SW1]interface Vlanif 40
进入vlanif配置视图
[SW1-Vlanif40]ip address 192.168.40.254 24
设置vlanif 40 的IP地址192.168.40.254 掩码24
[SW1-Vlanif40]q
退出vlanif 40配置视图
[SW1]dis interface Vlanif
查看所有vlanif配置和状态(未配置端口对应vlan时,vlanif状态均为down)
配置完vlanif,下面来配置eth-trunk
先配置SW1-SW2
[SW1]interface Eth-Trunk 12
进入eth-trunk 12
[SW1-Eth-Trunk12]mode lacp-static
开启自动模式
[SW1-Eth-Trunk12]max active-linknumber 1
最大激活线路数量1
[SW1-Eth-Trunk12] port link-type trunk
端口连接模式trunk
[SW1-Eth-Trunk12] port trunk allow-pass vlan 10 20
端口放行vlan10 20
[SW1-Eth-Trunk12] trunkport GigabitEthernet 0/0/24
把端口24加入链路聚合端口
[SW1-Eth-Trunk12] trunkport GigabitEthernet 0/0/23
把端口23加入链路聚合端口
[SW1-Eth-Trunk12]quit
退出链路聚合配置
二、配置完SW1后,再来配置对端交换机SW2
进入系统视图
[SW2]vlan batch 10 20
建立vlan10 20
配置SW2-SW1,名称与SW1中的正好对应,便于记忆和管理。
[SW2]interface Eth-Trunk 21
进入eth-trunk 21
[SW1-Eth-Trunk21]mode lacp-static
开启自动模式
[SW1-Eth-Trunk21]max active-linknumber 1
最大激活线路数量1
[SW1-Eth-Trunk21] port link-type trunk
端口连接模式trunk
[SW1-Eth-Trunk12] port trunk allow-pass vlan 10 20
端口放行vlan10 20
[SW1-Eth-Trunk12] trunkport GigabitEthernet 0/0/1
把端口G1加入链路聚合端口
[SW1-Eth-Trunk12] trunkport GigabitEthernet 0/0/2
把端口G2加入链路聚合端口
[SW1-Eth-Trunk21]quit
退出链路聚合配置
此时,在PC上ping对应vlan10的网关192.168.10.254已经通了。
交换机SW3与SW2配置思路相同,只是vlan不同。交换机SW4与交换机SW1配置思路相同,只是可以不用配置vlanif网关,交换机SW5和SW6与交换机SW2配置思路相同,故不在赘述,如有需要可以私信沟通。
至此,一个简单的公司网络拓扑就完成了。如有不足之处,请各位指正,谢谢!
