书接前文,家庭网络的基本架构、构建、规划都谈完了。理论有了,设备买了,位置也都定了,那该如何穿针引线把这些设备连接起来呢?这就要谈到网络的布线走向,本文主要谈家庭装修时室内部分的埋管布线该如何走向及相关注意事项。
- 家庭网络的布线走向
还是以这个图为例,入户光纤线开发商已经布设好了,咱们不用考虑。
家庭网络架构
1、光猫 -> 主路由器
前文说过,主路由器放在弱电箱和客厅,二者的布线稍有不同,下面具体说明一下。
1)主路由器在弱电箱里
因为同在弱电箱里,无需埋设,明接网线即可。
2)主路由器在客厅位置
主路由器在客厅一般都放在电视柜上,这时需要埋设2根网线,1根给主路由器+1根给IPTV(如下图所示)。
注意:不管采用哪种网络方案,都要从光猫位置(弱电箱)埋设1根网线到客厅电视位置,供IPTV使用;如果不用IPTV可以忽略。
2、主路由器 -> 终端设备
所有的终端设备都要连接到主路由器上。所以,有多少终端设备,就要埋设多少根网线。
1)主路由器在弱电箱里
所有的终端设备网线都要埋设到弱电箱,在弱电箱里集中接线。
2)主路由器在客厅位置
所有的终端设备网线都要埋设到电视柜位置,这样将来电视柜那里线路会特别多,影响美观。

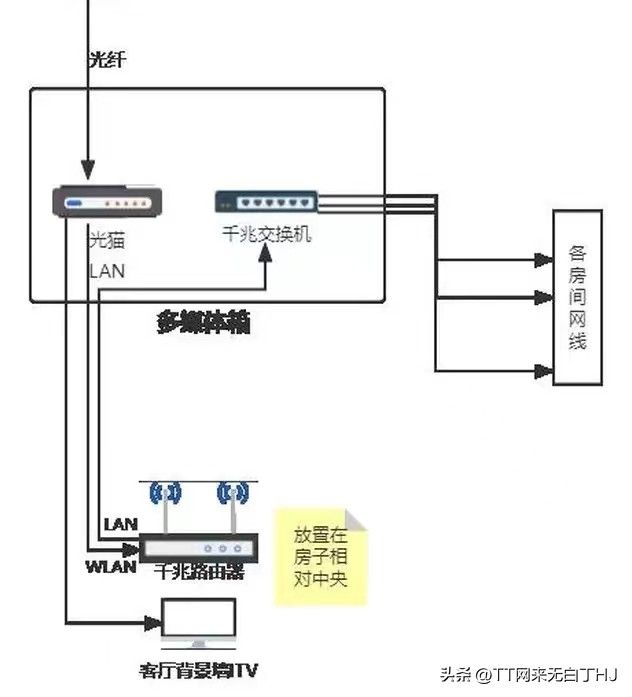

解决方案:光猫到主路由器已经走了1根网线,再从客厅主路由器回来1根网线到弱电箱,然后弱电箱里放一个子路由器或小型交换机,这样终端网线就可以埋设到弱电箱了。
这个方案,弱电箱到客厅电视柜要走3根网线(2根主路由器+1根IPTV)。
主路由器在客厅位置
提示一下:因为主路由器承担路由功能,子路由器或交换机只起到增加接口的作用。所以,主路由器放在客厅的情况下,附近的电视、网络机顶盒、NAS设备等可以直接插到主路由器上,无需再另行埋设网线。
3、超大户型、复式、别墅
前文说过超大户型、复式、别墅这种户型主路由器建议换成专业的企业级路由器,加上较大型交换机,一般弱电箱是装不下的,需要准备弱电柜或弱电间。

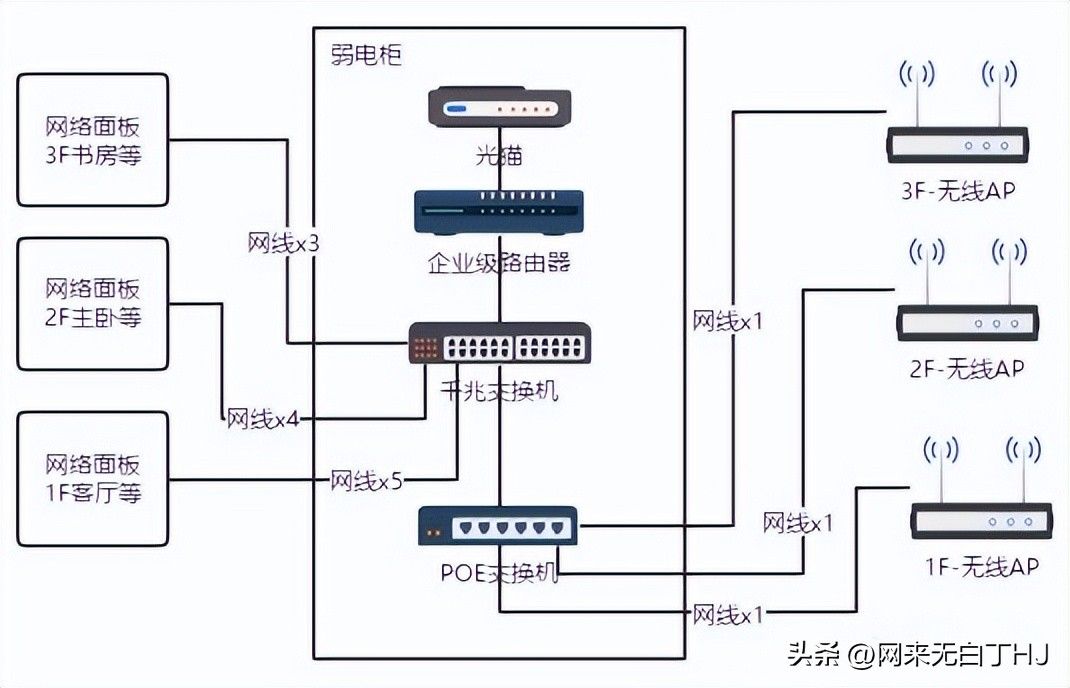

把光猫、主路由器、交换机都放到弱电柜里,所有终端设备的网线都埋设到弱电柜位置即可。

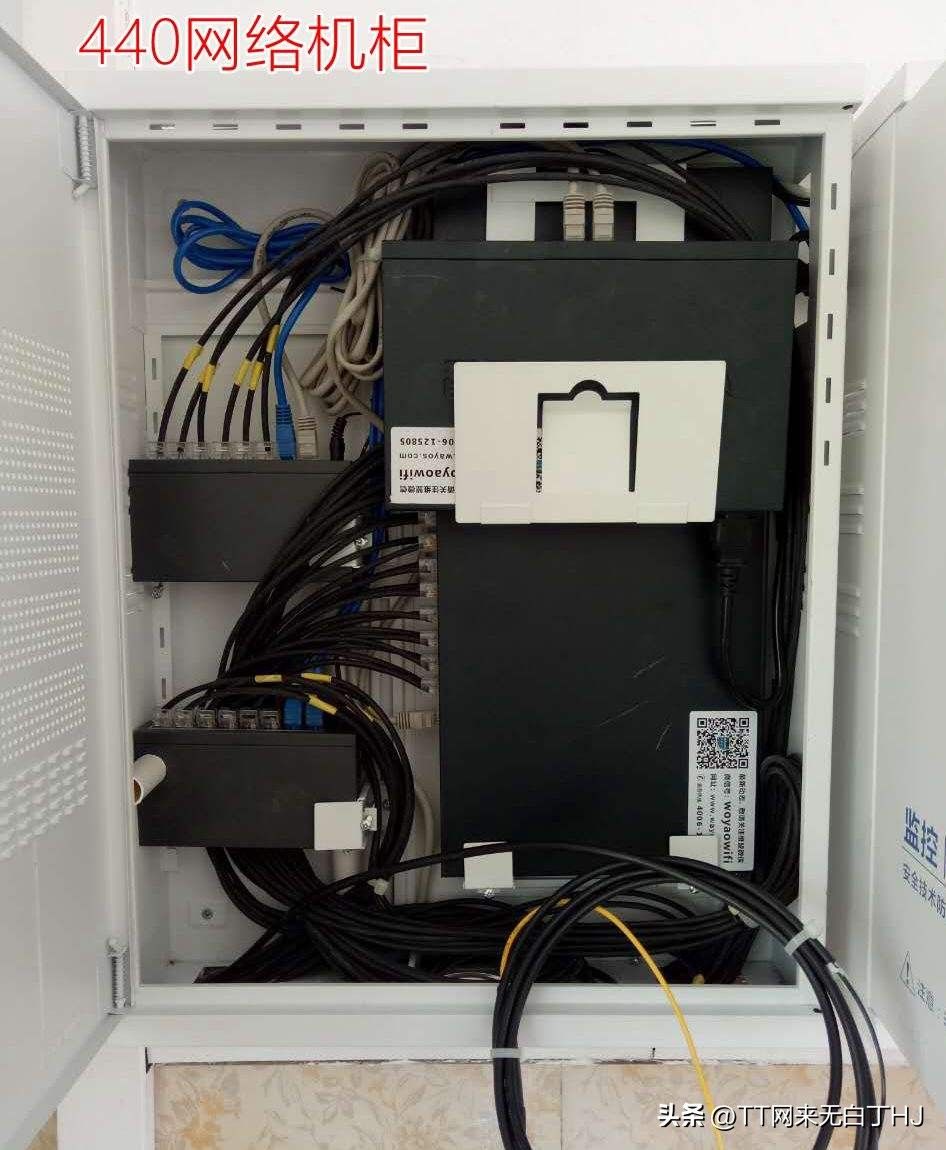

小型弱电柜
- 家庭网络的布线施工
详细的施工规范、标准就不在这里展开了,说几点将来可能影响网络性能和使用的需要注意的事项:

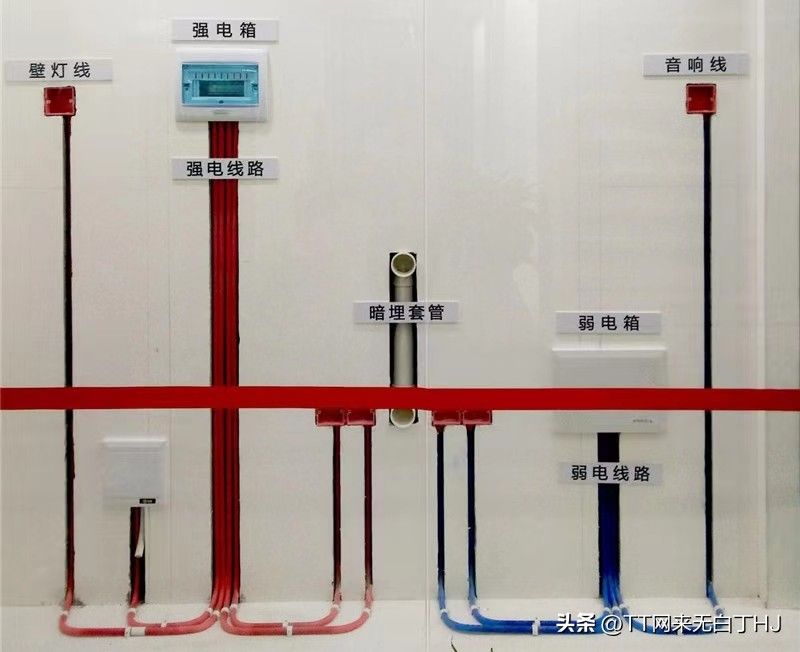

管线开槽样板
1、管线布设要横平竖直还是点对点?个人建议墙面横平竖直,地面、顶面点对点。因为墙面要安装固定很多东西,横平竖直容易判断线管位置;地面和顶面做好之后基本就不会再动了。这样可以有效减少转弯数量。
2、网线暗埋,必须要求套管施工;在不露管的情况下尽量转大弯;一条线路尽量减少转弯数量。其目的是方便后期抽线、换线,验收时最好拉一下,看能不能抽的动,必须保证是活线。
3、一根管里不要穿多根网线,一是影响后期抽线,二是网线间会互相干扰。相关规范要求,电线的横截面面积不能超过线管面积的40%。
4、强、弱电不要同槽,尽量避免交叉。因为电线会影响网络信号,间隔最好在300mm以上;实在无法避免交叉,可以在交叉区域进行屏蔽处理。
5、线管集中部位,线管之间要留有缝隙。缝隙宽度建议在15mm以上,以便后期补缝时能够填实。
6、乳胶漆墙面的线管补缝,建议使用嵌缝石膏,以免后期墙面空鼓、开裂。嵌缝石膏与水泥砂浆相比,前者流动性好、凝固快、材料细腻,更适合填补缝隙较小的部位。
后续会继续分享网络设备的连接、设置、调试等内容,帮助那些有动手能力,但不知道如何操作的朋友们。敬请关注!
综上,家庭装修网络施工阶段的内容就和大家分享完了。我尽量用了通俗易懂的方式来表达,以便没有施工知识的朋友也能够看懂,有所收获。
