大家好，我是IT售前工程师Bernie.

本文主要介绍计算机网络中有关VRRP协议的相关概念、工作原理，以及优先级配置。

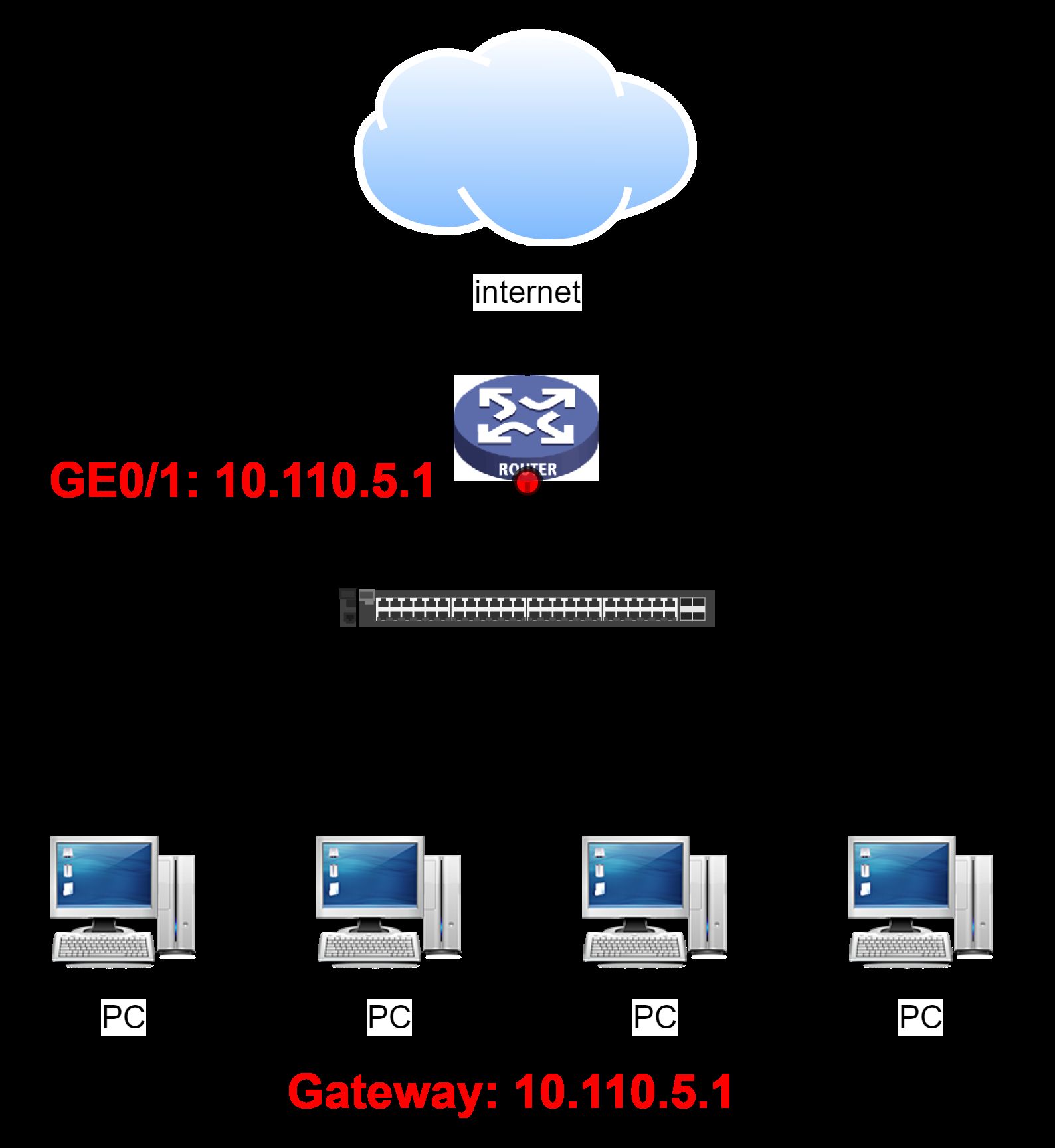

我们知道，网关是用来连接两个不同网段的关口，有了网关，我们才可以将一个数据包从一个网段分发到另外一个网段。如下图，4个PC连接一个二层交换机，然后连接一个三层路由器设备。我们可以用路由器的某个端口作为网关，让发送的数据包出公网。

由于4台设备的同属于一个广播域，他们的网关都是10.110.5.1，我们指定路由器的端口1（IP地址是10.110.5.1）作为出公网的网关。

其实正常情况下，这样的组网方式没有任何问题。但是，这个是一个比较脆弱的网络结构，设想一下：如果在某一时间，路由器由于机械故障突然宕机了。

好戏来了！路由器的宕机会直接引发下面的4台PC都没办法上网了。显然，我们是不能允许这样的情况出现的。

那如何搞呢？

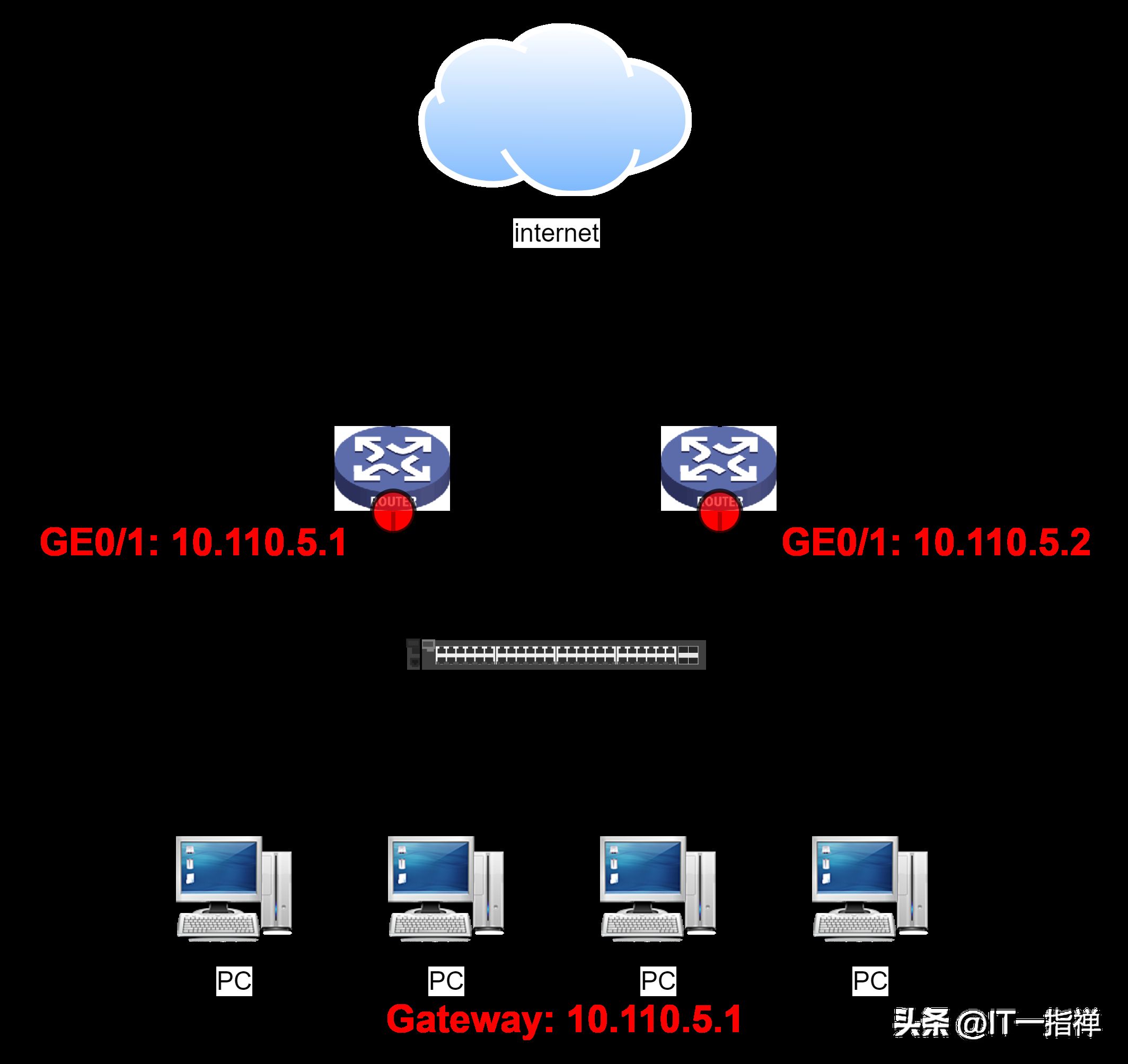

或许有人会说：加一个路由呗！就像下图一样

然而，上面的组网方式真的可行吗？

其实是不可以的！

在计算机组网中，不管是用DHCP来配置IP网关，还是用静态配置，在两个不同网段之间，网关都是只能允许同时有且仅有一个。

说白了：虽然加上了一个并行的路由器，下面的4台PC根本不认！因为网关只能有一个，人家还是跟只给左边的路由器通信，右边的路由器只能是一个摆设。

好吧，这个时候你需要引入VRRP协议了！

VRRP协议原理

VRRP的英文全称是Virtual Router Redundancy Protocol，即虚拟路由冗余协议。直白点讲就是：通过VRRP协议，我们可以将多个（两个或者更多）路由器放在一个虚拟的路由器组里面，大家互相配合当成一个路由器来用。

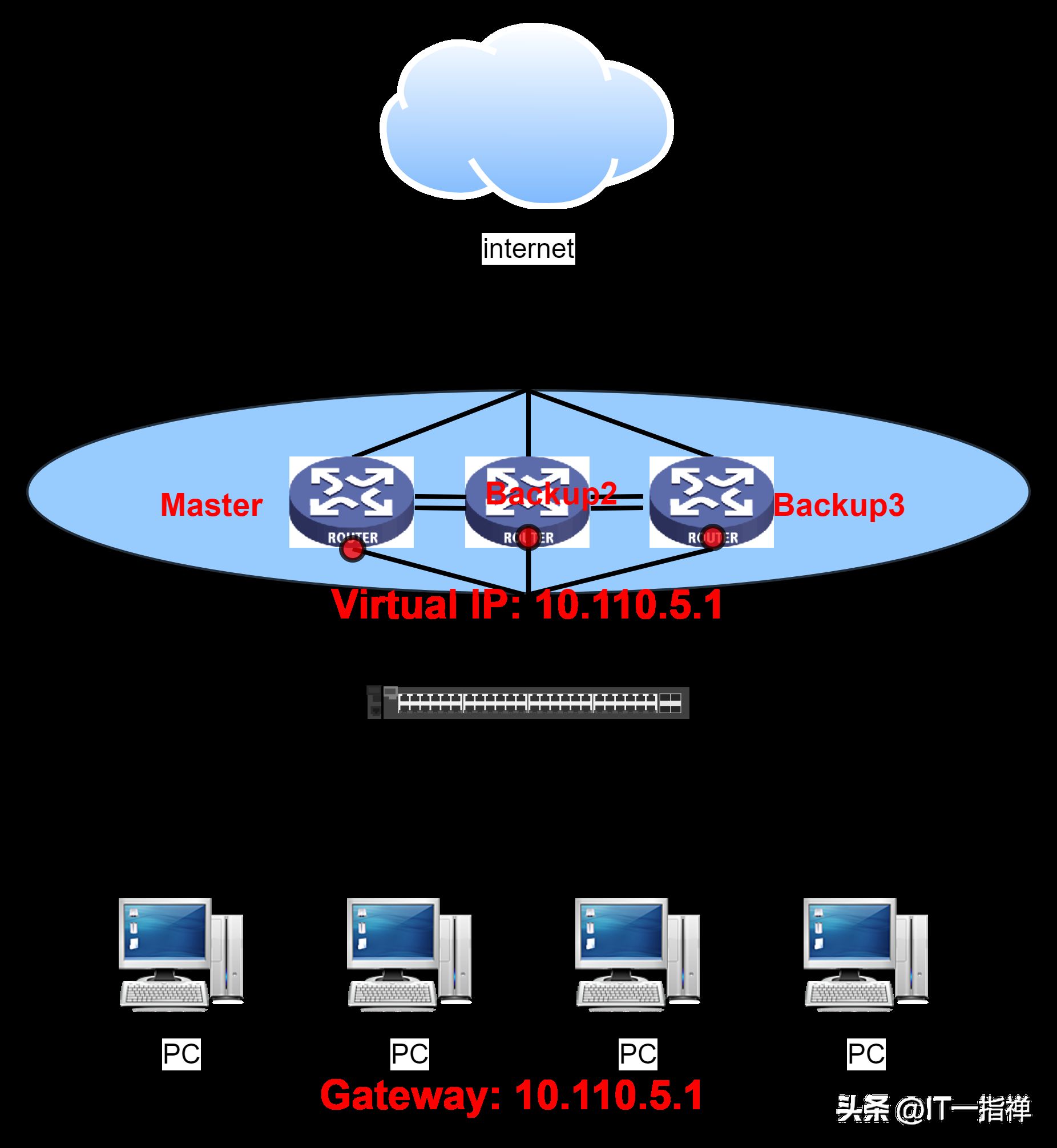

比如上图，4台主机的网关都是10.110.5.1，我们通过VRRP协议建立了一个路由冗余备份组。这个组里，每一个路由器都有一个端口可以网关，他们之间是协同配合的，对外提供一台虚拟的路由器，并提供一个虚拟的IP端口10.110.5.1，作为整个组的唯一一个出口出口网关。

在VRRP路由备份组里面，我们选取台路由器作为master路由，其他的都是backup路由。

正常情况下，是master路由提供网关服务的。当某一时间，mater路由发生机械故障时，我们会根据优先级，从backup路由中选取一个作为新的mater路由。这一切的操作对于外部来讲是透明的（不可见的），所以可以保障网络的高可用。

那么，VRRP中路由备份组是如何划分主、备路由的呢？

VRRP路由优先级

VRRP协议遵循的是Advertisement的协商报文，我们还以上面的组网方式为例：

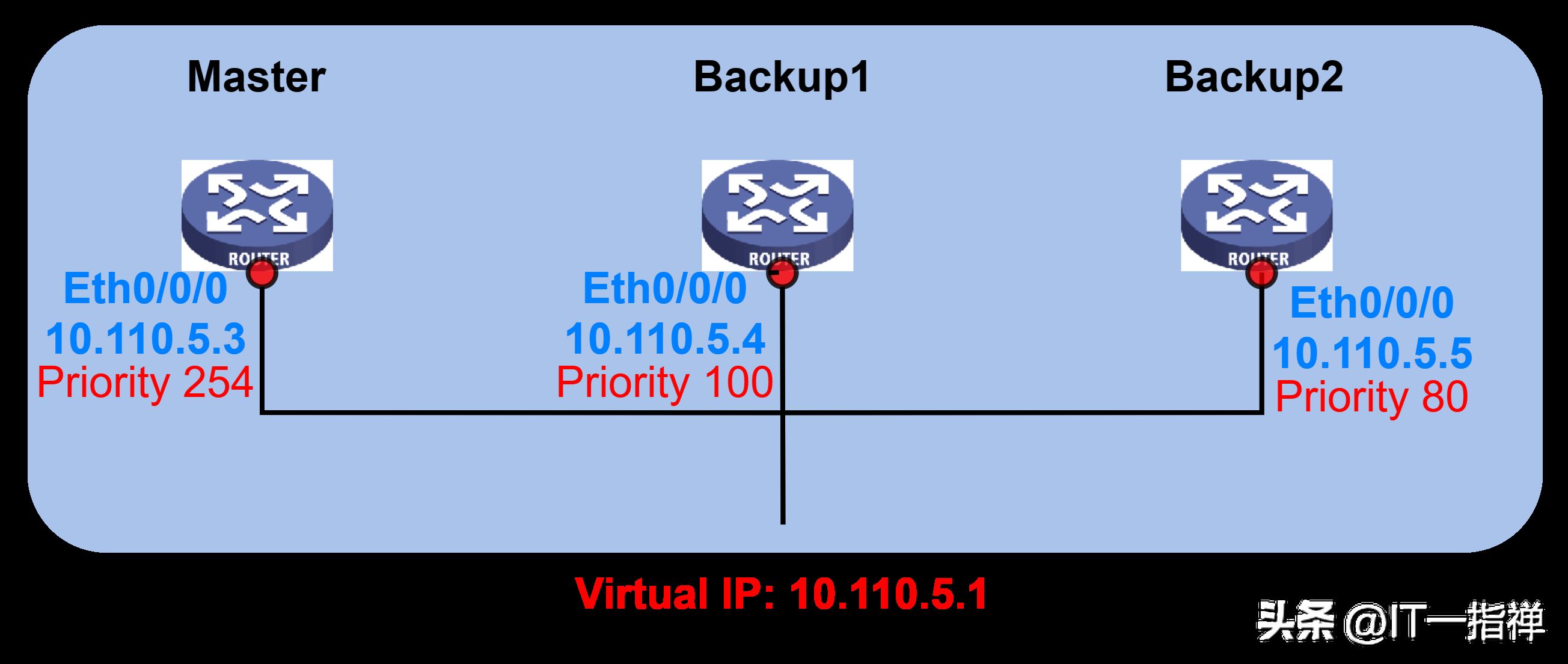

实际上，每个路由器网关接口都有一个真实的IP地址，比如从左至右的IP地址分别是：10.110.5.3、10.110.5.4和10.110.5.5，他们根据优先级分别占用虚拟IP网关（10.110.5.1）。

Priority优先级是可以由技术人员设置的，VRRP分组中谁的优先级高谁就是master。优先级的范围是0-255，默认值100，可以设置的范围是1-254。

特别说明：如果虚拟网关的IP跟某个路由器的接口真实IP地址一样，那么这个路由器的接口地址的优先级肯定是255。如果没有一台路由器的真实网关接口优先级是255时，大家起初都是备用路由的，大家会根据Advertisement报文进行多轮比较，优先级最高的作为master。
