一、目的

掌握多区域 OSPF 的配置方法

1、掌握 OSPF 区域之间路由汇总的配置方法

2、掌握 OSPF 参考带宽的配置方法

3、掌握 OSPF 引入外部路由的配置方法

4、掌握 OSPF 引入的外部路由时进行路由汇总的方法

5、掌握向 OSPF 导入缺省路由的方法

6、掌握对 OSPF 中各类路由的管理距离的修改方法

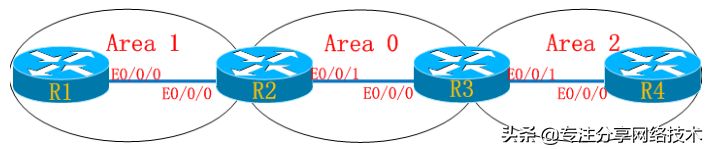

二、实验拓扑

三、步骤

1、IP地址预配省略

2、配置多区域的OSPF

R1配置如下:

[R1]ospf 1 router-id 11.1.1.1

[R1-ospf-1]area 1

[R1-ospf-1-area-0.0.0.1]network 11.1.1.1 0.0.0.0

[R1-ospf-1-area-0.0.0.1]network 12.1.1.1 0.0.0.0

R2配置如下:

[R2]ospf 1 router-id 22.1.1.1

[R2-ospf-1]area 0

[R2-ospf-1-area-0.0.0.0]network 23.1.1.2 0.0.0.0

[R2-ospf-1-area-0.0.0.0]quit

[R2-ospf-1]area 1

[R2-ospf-1-area-0.0.0.1]network 12.1.1.2 0.0.0.0

[R2-ospf-1-area-0.0.0.1]network 22.1.1.1 0.0.0.0

//在不同的区域里宣告相关的网段。

R3配置如下:

[R3]ospf 1 router-id 33.1.1.1

[R3-ospf-1]area 0

[R3-ospf-1-area-0.0.0.0]network 23.1.1.3 0.0.0.0

[R3-ospf-1-area-0.0.0.0]quit

[R3-ospf-1]area 2

[R3-ospf-1-area-0.0.0.2]network 34.1.1.3 0.0.0.0

[R3-ospf-1-area-0.0.0.2]network 33.1.1.1 0.0.0.0

R4配置如下:

[R4]ospf 1 router-id 44.1.1.1

[R4-ospf-1]area 2

[R4-ospf-1-area-0.0.0.2]network 34.1.1.4 0.0.0.0

[R4-ospf-1-area-0.0.0.2]network 44.1.1.1 0.0.0.0

配置好以后去查看 R1 的路由表:

[R1]display ip routing protocol ospf

Destination/Mask Proto Pre Cost Flags NextHop Interface

22.1.1.1/32 OSPF 10 1 D 12.1.1.2 Ethernet0/0/0

23.1.1.0/24 OSPF 10 2 D 12.1.1.2 Ethernet0/0/0

33.1.1.1/32 OSPF 10 2 D 12.1.1.2 Ethernet0/0/0

34.1.1.0/24 OSPF 10 3 D 12.1.1.2 Ethernet0/0/0

44.1.1.1/32 OSPF 10 3 D 12.1.1.2 Ethernet0/0/0
