一、VRRP实战目的

1、理解 VRRP 的工作原理

2、 掌握 VRRP 的配置

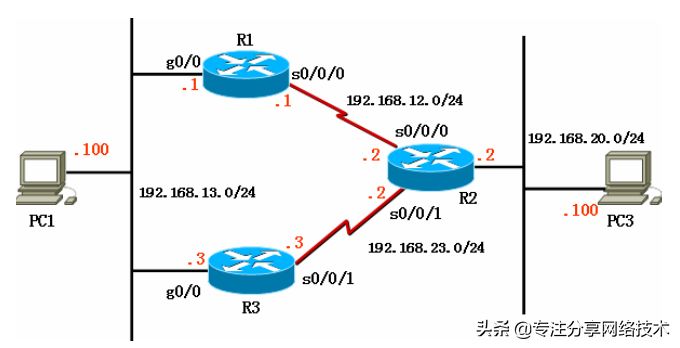

二、拓扑

3、步骤

VRRP 的配置和 HSRP 的配置非常相同，不再赘述重复的步骤。

（1） 步骤 1：配置 IP 地址、路由协议等，参见实验 1

（2） 步骤 2：配置多个 VRRP 组，并跟踪接口

R1 上：

R1(config)# track 100 interface Serial0/0/0 line-protocol

R1(config)# interface GigabitEthernet0/0

R1(config-if)# vrrp 1 ip 192.168.13.254

R1(config-if)# vrrp 1 priority 120

R1(config-if)# vrrp 1 preempt

R1(config-if)# vrrp 1 authentication md5 key-string cisco

R1(config-if)# vrrp 1 track 100 decrement 30

R1(config-if)# vrrp 2 ip 192.168.13.253

R1(config-if)# vrrp 2 preempt

R1(config-if)# vrrp 2 authentication md5 key-string cisco

//VRRP 的端口跟踪和 HSRP 有些不同，需要在全局配置模式下先定义跟踪目标，才配置 vrrp

中跟踪该目标，我们这里定义了目标 100 是 s0/0/0 接口。

R3 上：

R3config)# track 100 interface Serial0/0/0 line-protocol

R3(config)# interface GigabitEthernet0/0

R3(config-if)# vrrp 1 ip 192.168.13.254

R3(config-if)# vrrp 1 preempt

R3(config-if)# vrrp 1 authentication md5 key-string cisco

R3(config-if)# vrrp 2 ip 192.168.13.253

R3(config-if)# vrrp 2 priority 120

R3(config-if)# vrrp 2 preempt

R3(config-if)# vrrp 2 authentication md5 key-string cisco

R3(config-if)# vrrp 2 track 100 decrement 30

R1# show vrrp brief

Interface Grp Pri Time Own Pre State Master addr Group addr

Gi0/0 1 120 3531 Y Master 192.168.13.1 192.168.13.254

Gi0/0 2 100 3609 Y Backup 192.168.13.3 192.168.13.253

Gi0/0 1 120 3531 Y Master 192.168.13.1 192.168.13.254

Gi0/0 2 100 3609 Y Backup 192.168.13.3 192.168.13.253

//以上表明 R1 是 192.168.13.254 虚拟网关的 Master 路由器，是 192.168.13.253 虚拟网关

的 Backup 路由器。

R3# show vrrp brief

Interface Grp Pri Time Own Pre State Master addr Group addr

Gi0/0 1 100 3609 Y Backup 192.168.13.1 192.168.13.254

Gi0/0 2 120 3531 Y Master 192.168.13.3 192.168.13.253

Gi0/0 1 100 3609 Y Backup 192.168.13.1 192.168.13.254

Gi0/0 2 120 3531 Y Master 192.168.13.3 192.168.13.253

//以上表明 R3 是 192.168.13.253 虚拟网关的 Master 路由器，是 192.168.13.254 虚拟网关

的 Backup 路由器。
