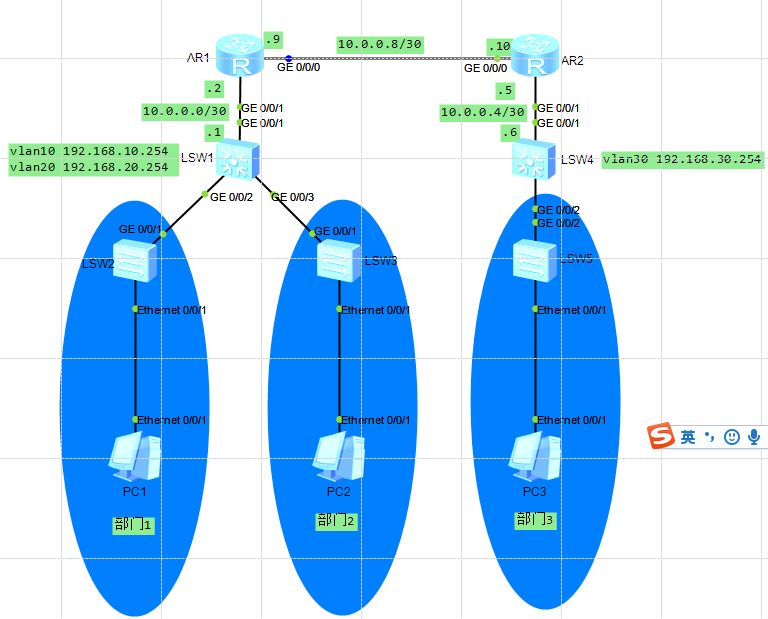

实验拓扑图：

实验要求：

1.部门1网段：192.168.10.0/24

部门2网段：192.168.20.0/24

部门3网段：192.168.30.0/24

2.部门1网关在SW1上192.168.10.254，开启DHCP

部门2网关在SW1上192.168.20.254，开启DHCP

部门3网关在SW4上192.168.30.254，开启DHCP

3.部门1和部门3互访，和部门2互访

部门2和部门3不可以互访

实验设想并实施：

方法一：通过静态路由的方式实现

方法二：通过配置ospf动态路由的方式实现

SW1基础配置指令：

sy

sy SW1

vlan b 10 20 100

dhcp en

int vlan 10

ip add 192.168.10.254 24

dhcp sel int

int vlan 20

ip add 192.168.20.254 24

dhcp sel int

int g0/0/2

p l t

p t a v 10

int g0/0/3

p l t

p t a v 20

int g0/0/1

p l a

p d v 100

int vlan 100

ip add 10.0.0.1 30

R1基础配置指令：

sy

sy R1

int g0/0/1

ip add 10.0.0.2 30

int g0/0/0

ip add 10.0.0.9 30

R2基础配置指令：

sy

sy R2

int g0/0/1

ip add 10.0.0.5 30

int g0/0/0

ip add 10.0.0.10 30

SW4基础配置指令：

sy

sy SW4

vlan b 30 100

dhcp en

int vlan 30

ip add 192.168.30.254 24

dhcp sel int

int g0/0/2

p l t

p t a v 30

int vlan 100

ip add 10.0.0.6 30

int g0/0/1

p l a

p d v 100

方法一：

R1静态路由：

ip route-s 192.168.10.0 24 10.0.0.1

ip route-s 192.168.20.0 24 10.0.0.1

ip route-s 10.0.0.4 30 10.0.0.10

ip route-s 192.168.30.0 24 10.0.0.10

R2静态路由：

ip route-s 192.168.30.0 24 10.0.0.6

ip route-s 10.0.0.0 30 10.0.0.9

ip route-s 192.168.10.0 24 10.0.0.9

ip route-s 192.168.20.0 24 10.0.0.9

SW1默认路由：

ip route-s 0.0.0.0 0 10.0.0.2

SW4默认路由：

ip route-s 0.0.0.0 0 10.0.0.5

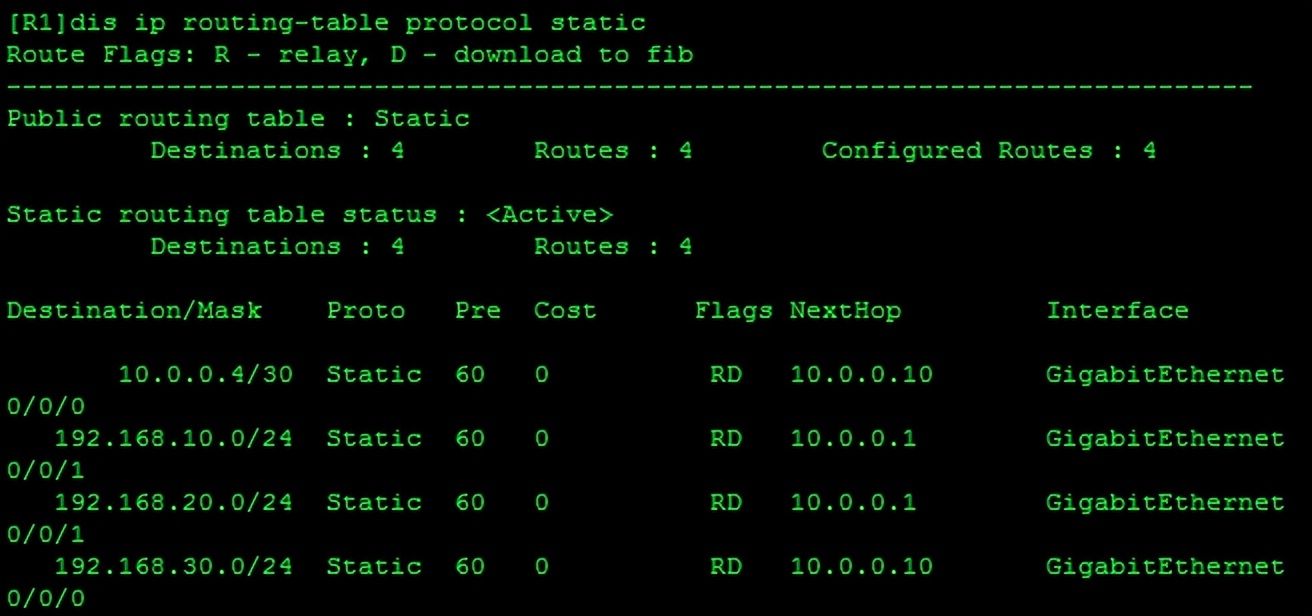

R1静态路由表：

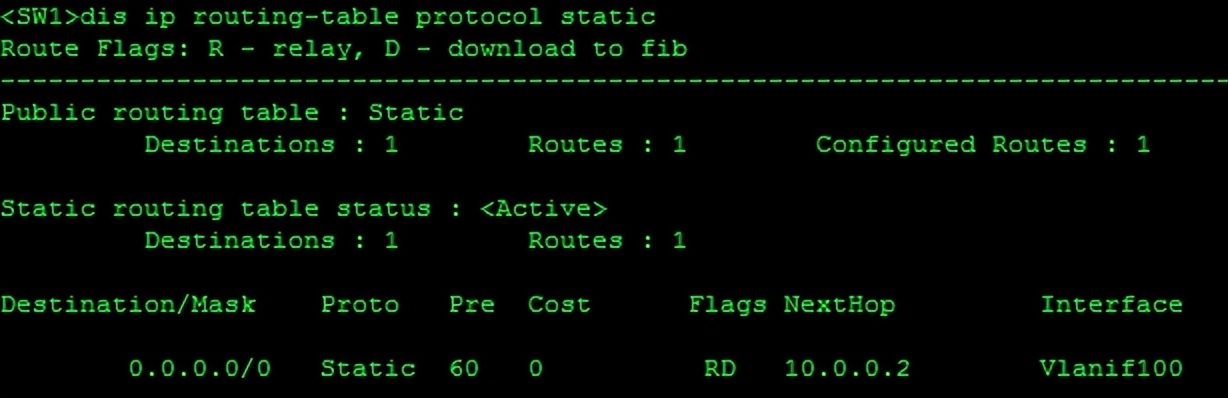

SW1静态路由表：

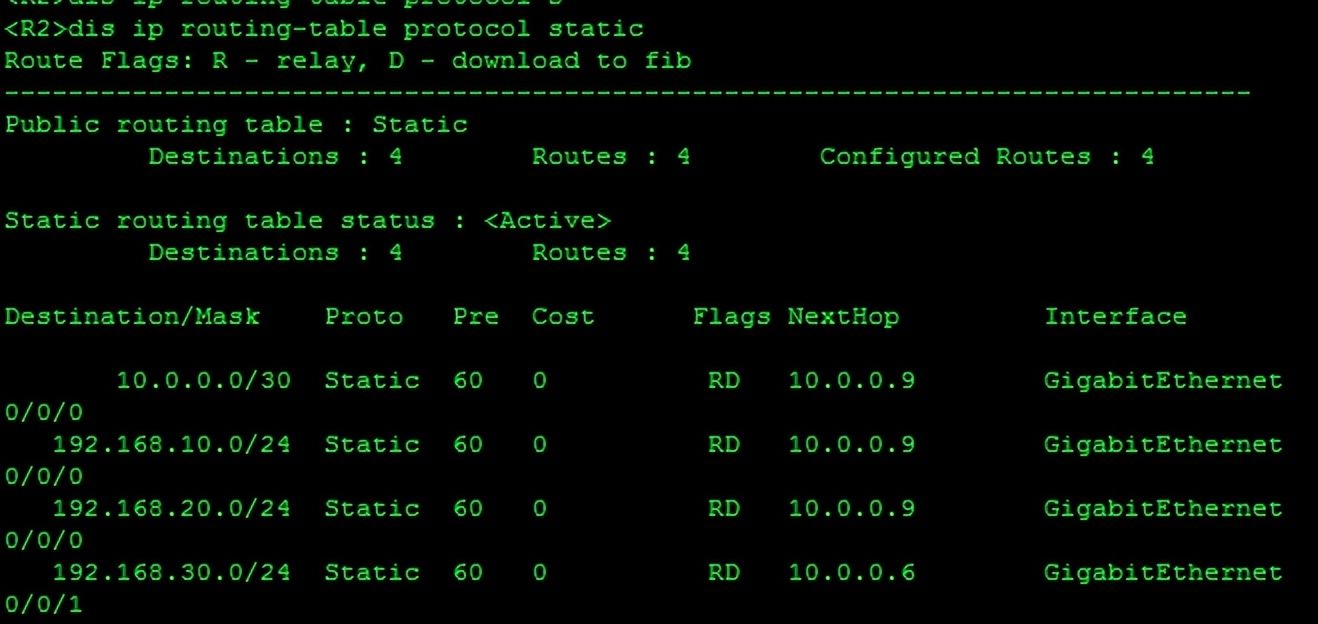

R2静态路由表：

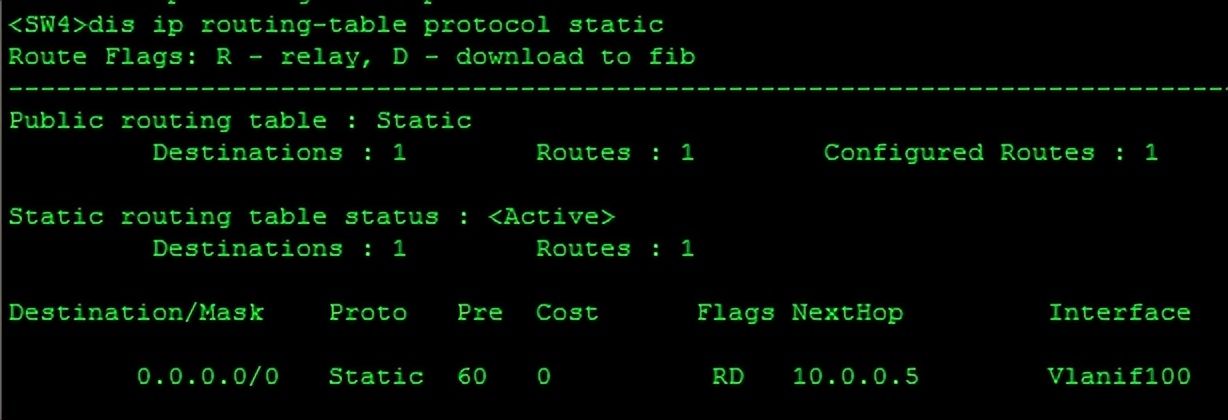

SW4静态路由表：

SW4地址池：

interface Vlanif30

ip address 192.168.30.254 255.255.255.0

dhcp select global

所以地址地址是从192.168.30.249获取。

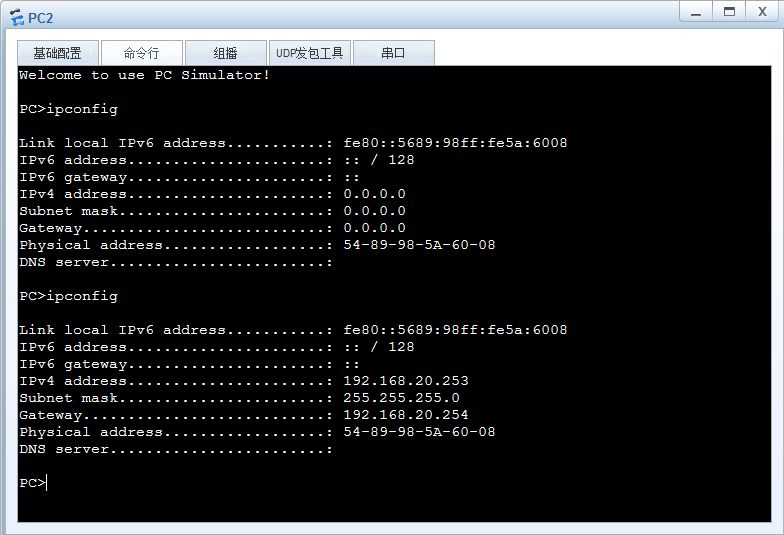

DHCP后PC自动获取地址：

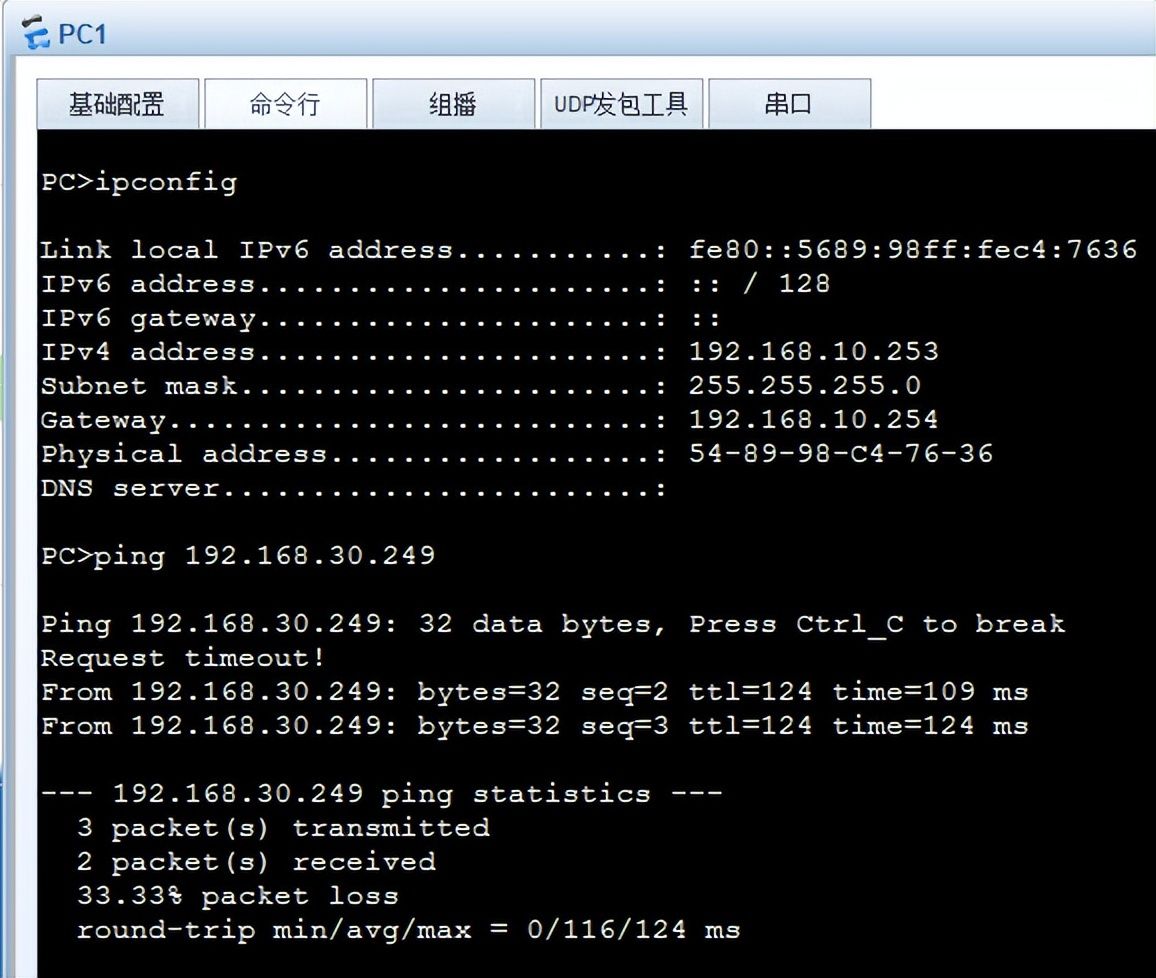

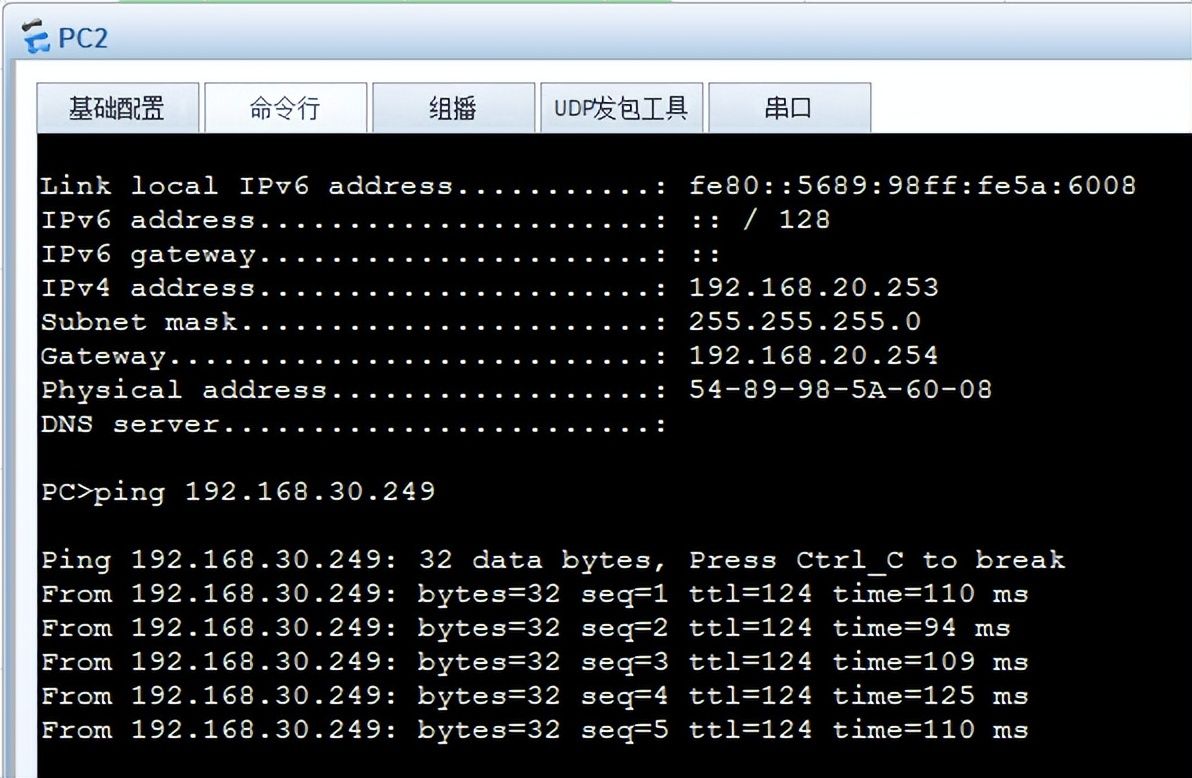

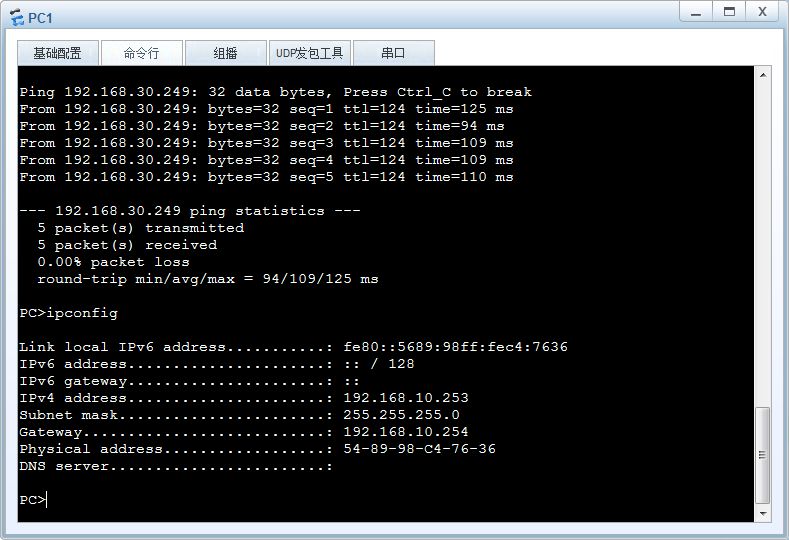

通过配置静态路由结果：

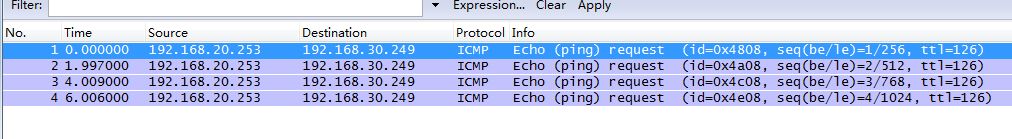

如果部门2和部门3不可以互访，可以在R2静态路由中去掉：ip route-s 192.168.20.0 24 10.0.0.9，通过抓包工具可以发现有PC2到PC3的包，没有PC3回PC2的包，因为我们去掉了回程路由。

方法二：

通过ospf动态路由实现此功能

R1 ospf：

ospf router-id 1.1.1.1

a 0

net 10.0.0.0 0.0.255.255

SW1 ospf:

ospf router-id 2.2.2.2

a 0

net 192.168.10.0 0.0.0.255

net 192.168.20.0 0.0.0.255

net 10.0.0.0 0.0.255.255

R2 ospf:

ospf router-id 3.3.3.3

a 0

net 10.0.0.0 0.0.255.255

SW4 ospf:

ospf router-id 4.4.4.4

a 0

net 192.168.30.0 0.0.0.255

net 10.0.0.0 0.0.255.255

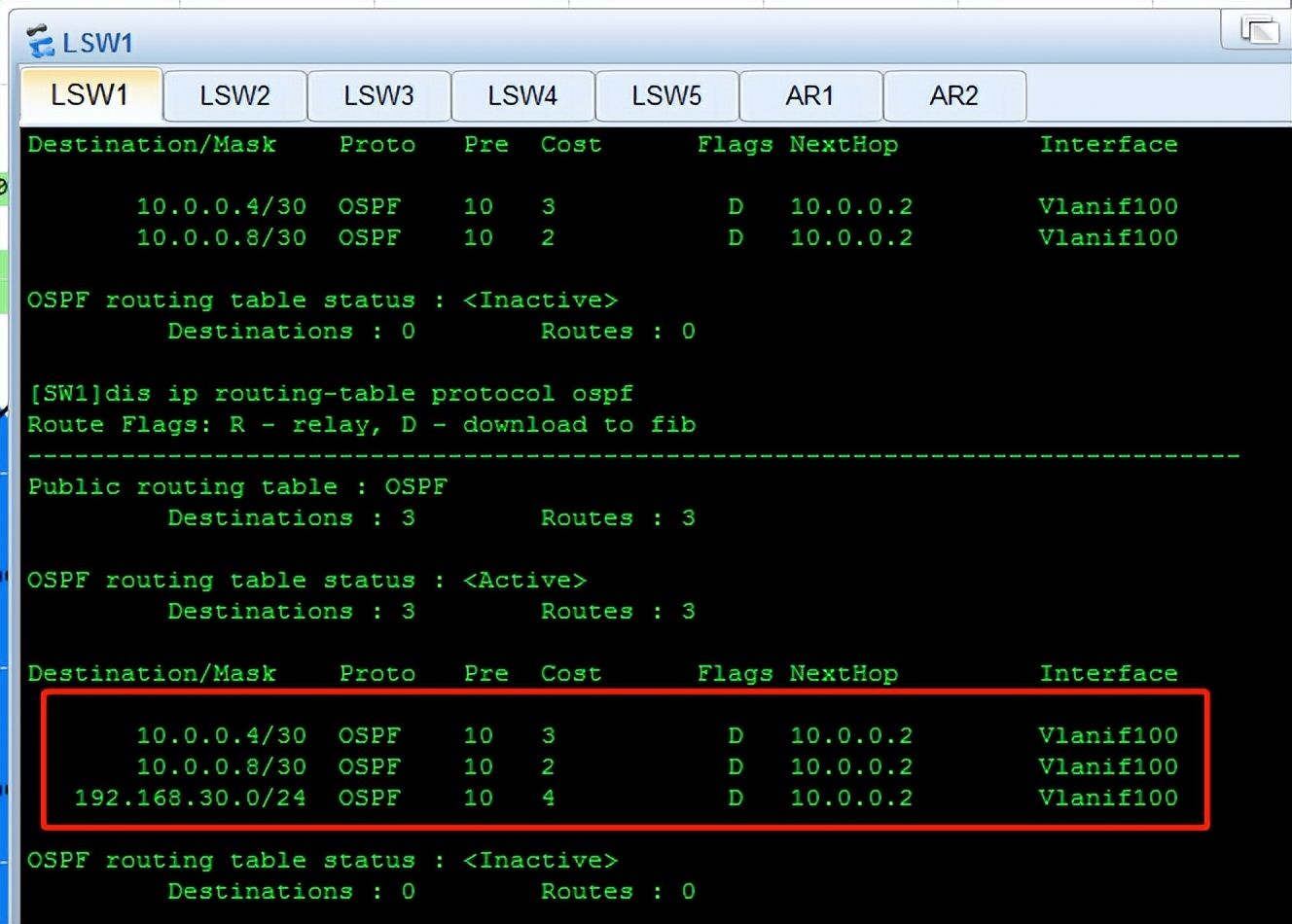

SW1通过ospf学到的路由：

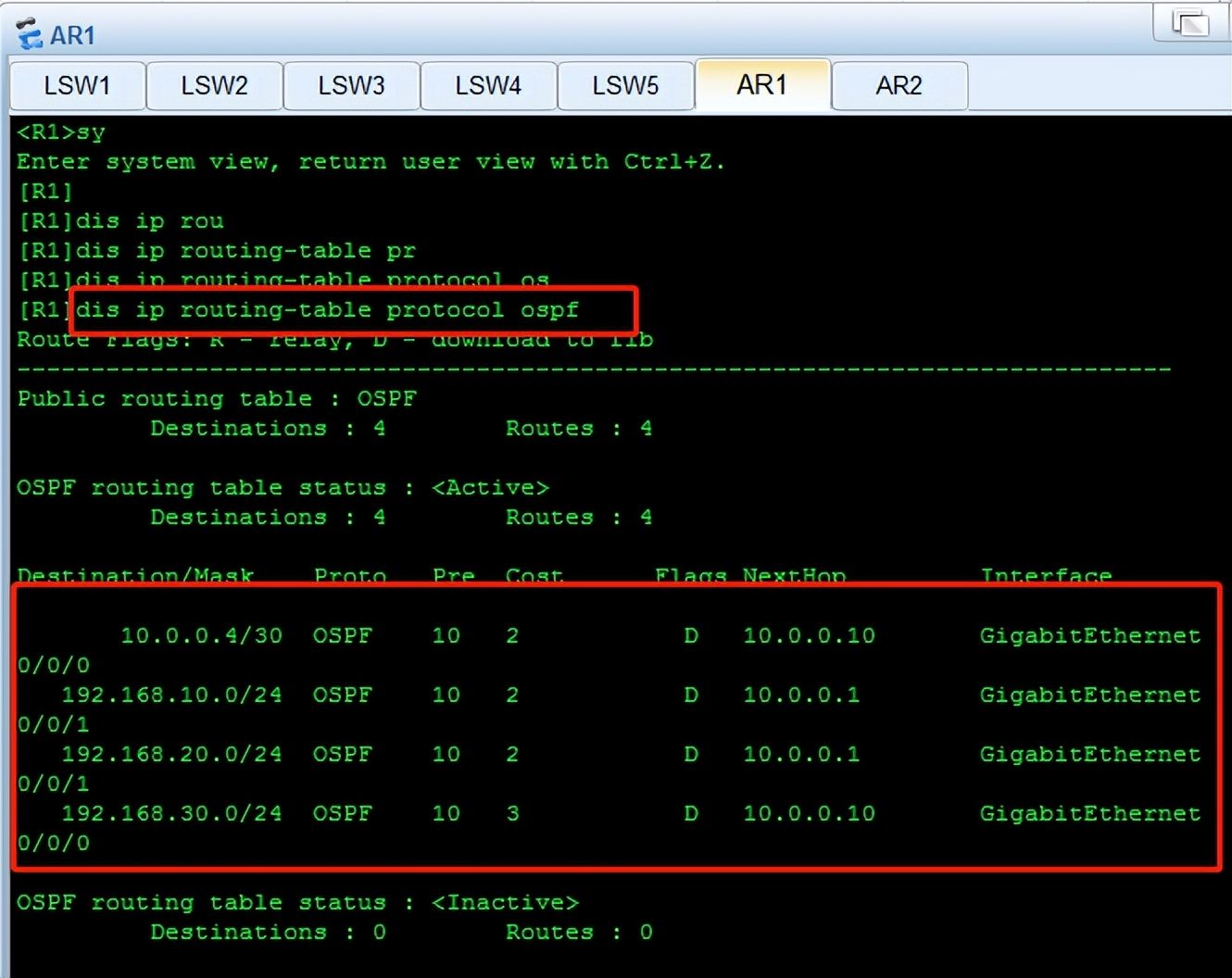

R1通过ospf学到的路由：

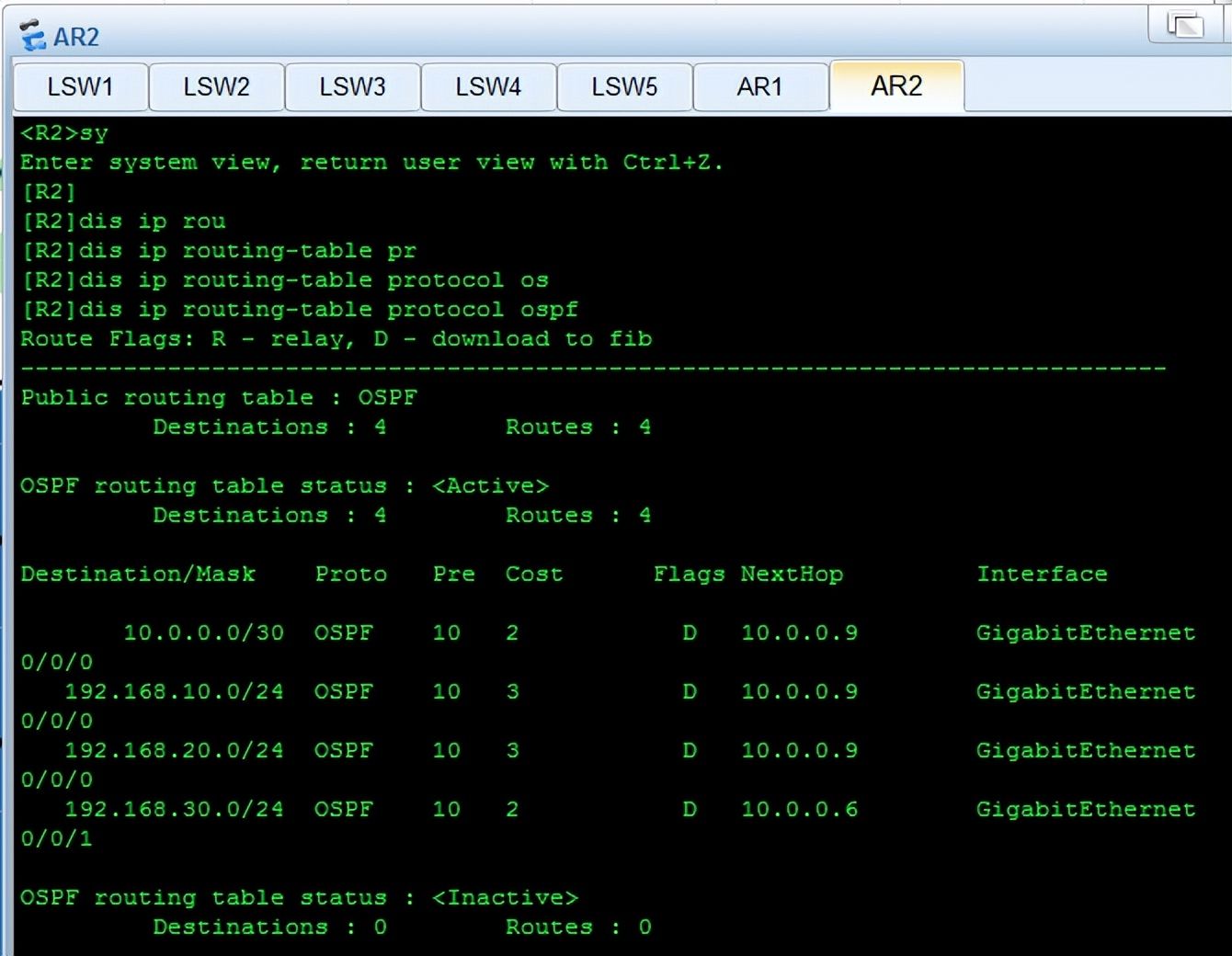

R2通过ospf学到的路由：

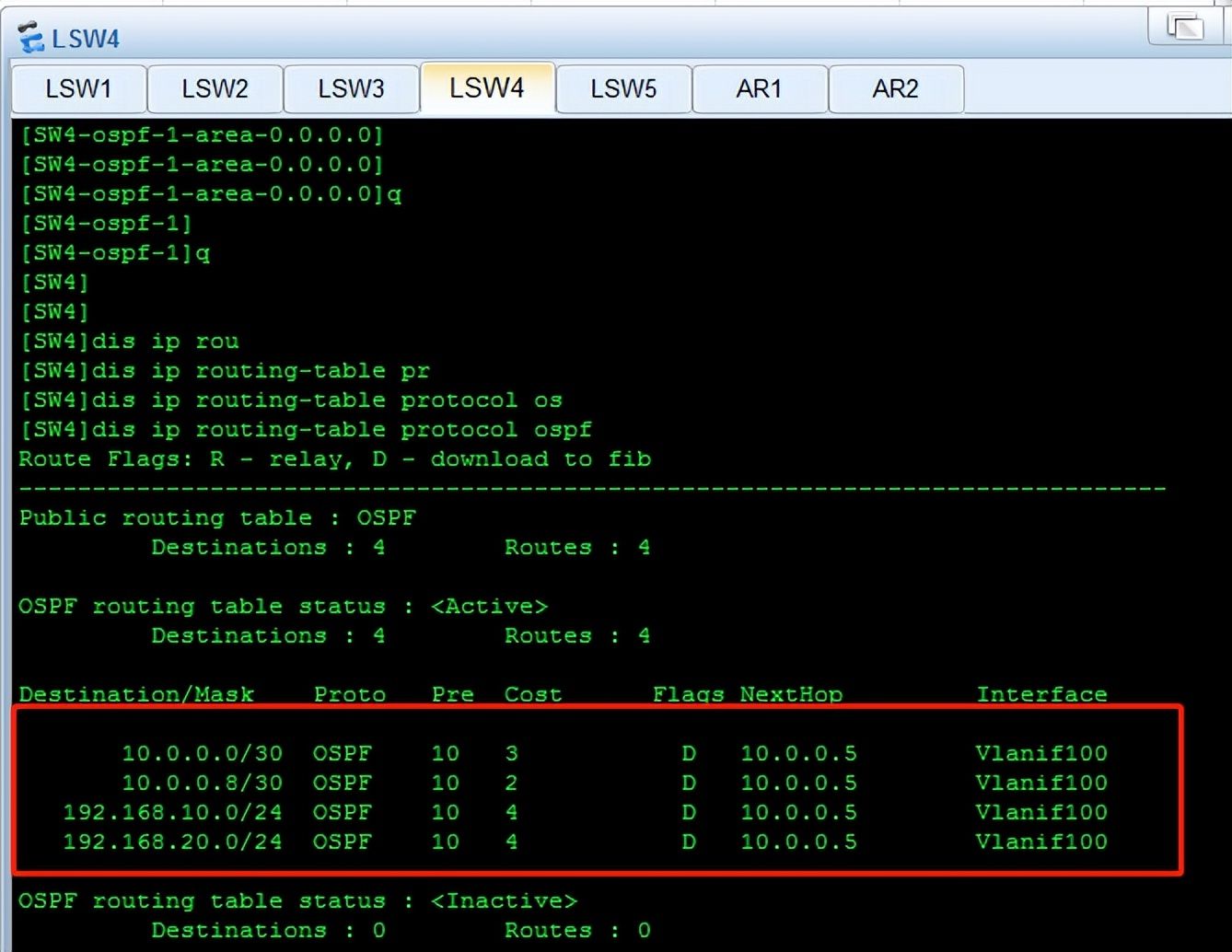

SW4通过ospf学到的路由：

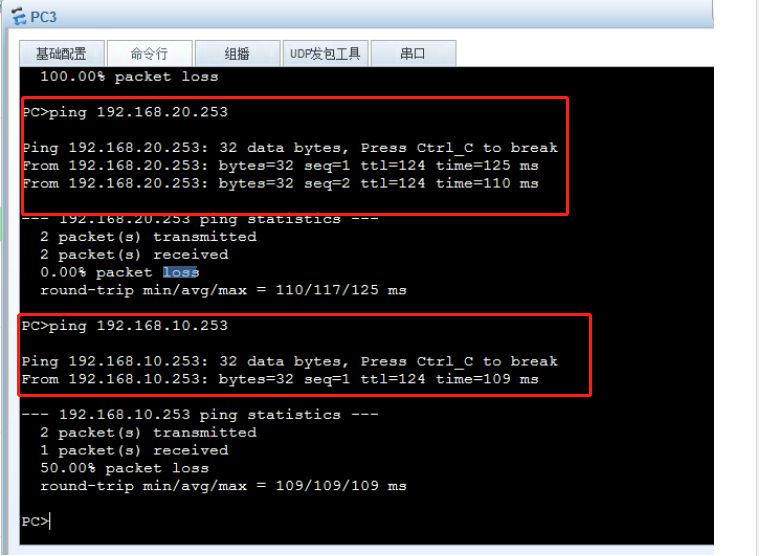

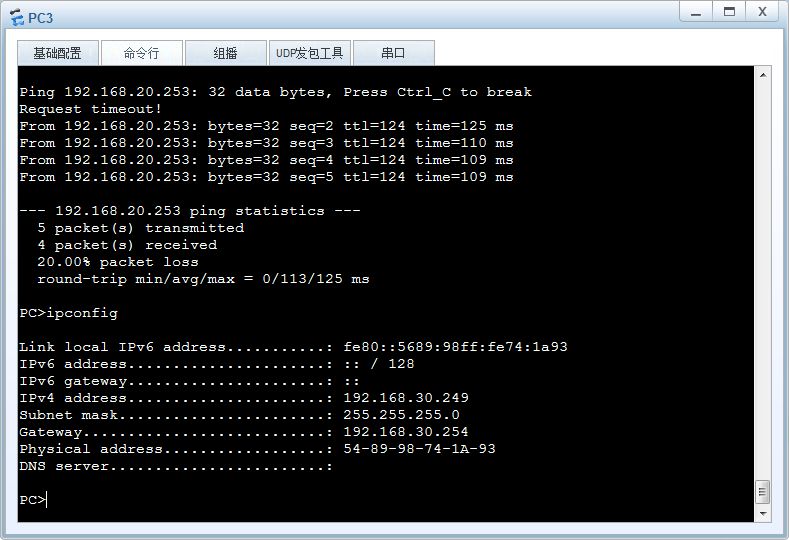

通过配置ospf动态路由得到的结果：

PC3和PC1/PC2都互通，如果PC3要和PC2不能通讯可以删掉SW1中net 192.168.20.0 0.0.0.255，不想要那个网段通讯就可以停止哪个网段的宣告。
