一、路由器网线插口位置

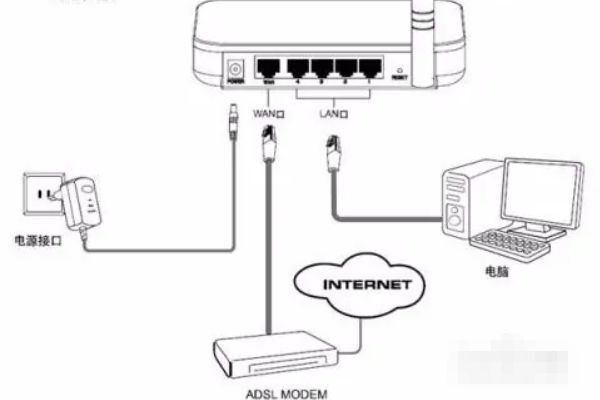

路由器网线正确插口位置图片如下：

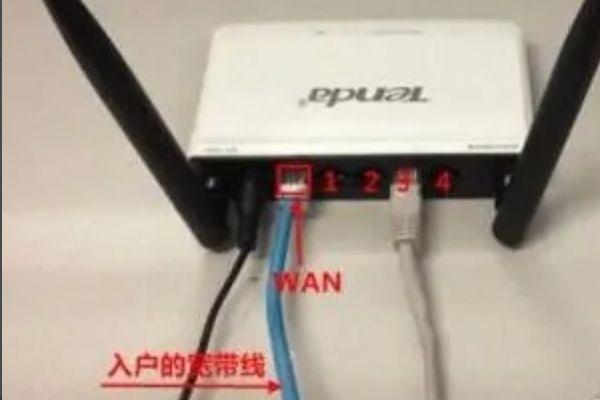

1、首先我们将一根网线的一端插入墙上的外网入口。不会的小可爱看图，图上标注的WAN入口，在你的路由器插口处可以看到

2、这个WAN连接的就是墙上的网口和无线路由器的。

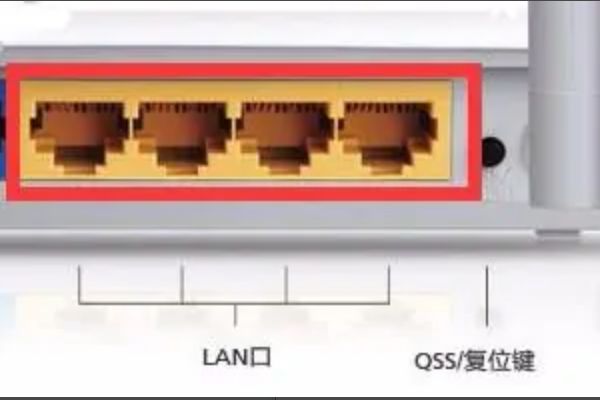

3、接下来，我们来看后面的4个插口，你会发现上面有序号，但是那个不重要，因为那几个插口的功能是一样的，都是用来连接电脑。

4、最后我们来看电源插口，为什么最后来看电源，因为前面讲解的网线插口我相信你可能趴在了地上～那插完电源我们就可以直接坐下来调试电脑啦～最后插好的样子就是下面这样。

二、无线路由器后面的几个孔怎么用

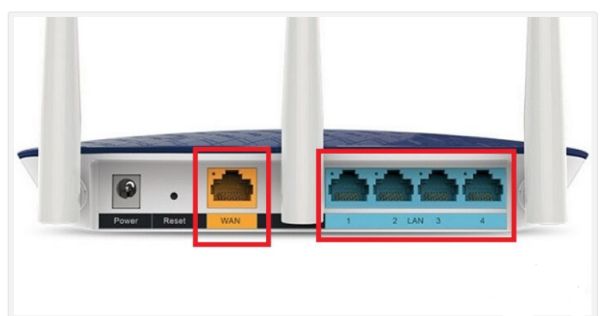

无线路由器后面的插口依次是：

1、电源插口，用来连接供电电源。

2、一个WAN端口，用来输入宽带信号，用网线与猫连接。

3、四个LAN端口，用来连接多台电脑。

在路由器里设置了上网帐号后，电脑可直接打开网页上网，无需登录客户端的。

扩展资料：

无线路由器网口构造及功能参考如下：

1、WAN广域网网口，主要是接外网网线或是modem分线出来的网线连接，从猫出来的网线就接在这个网口里，广域网指示灯正常状态为闪烁表示网络连接且有数据传输。

2、reset小孔，出厂设置恢复作用，主要是将无线路由器重置为出厂设置模式，没有对应的指示灯，重置模式一般为顶住十秒不放等待指示灯全灭重亮后即为恢复出厂设置成功。

3、pwr插孔，主要是无线路由器供电电源使用，电源指示灯正常状态下应为常亮。

4、1／2／3／4lan局域网网口，主要提供给电脑网线连接进行上网，正常状态为闪烁，表示连接正常且有数据传输。

三、无线路由器的网线往哪插

仔细看下图，左边那个是插【宽带猫】的，右边是输出，插电脑网络接口的（无线路由器中的WAN接口和LAN接口）。

普通的无线路由器中，一般有4个LAN接口，有的路由器下面会标注1、2、3、4，也有的路由器不会标注。对于普通用户来说，LAN接口是用来连接电脑上网的。也就是电脑需要用网线连接到路由器的LAN接口。

路由器根据接入线路的不同，有以下三种：

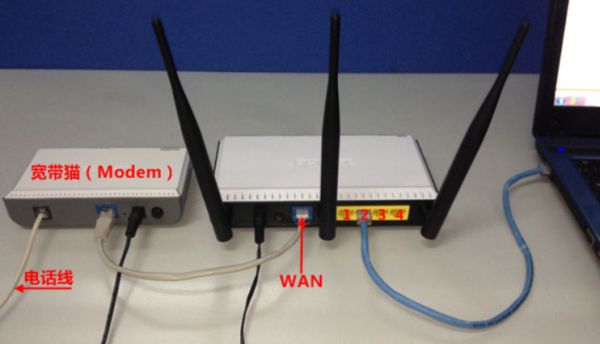

一、宽带是电话线接入时，路由器的接线示意图如下：

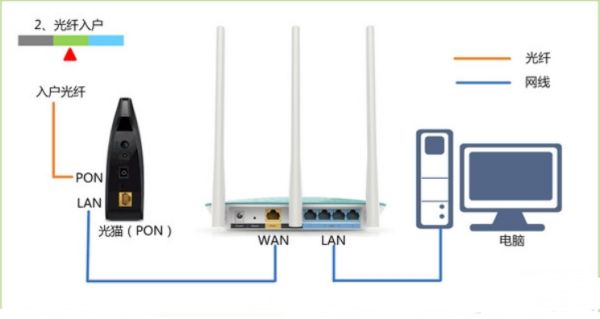

二、宽带是光纤接入时，路由器的接线示意图如下：

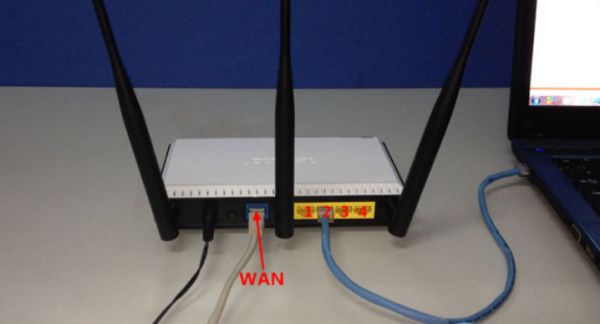

三 、宽带是入户网线时，路由器的接线示意图如下：

扩展资料：

路由器接线总结：

1、无线路由器中的接口，可以分为：WAN接口和LAN接口。

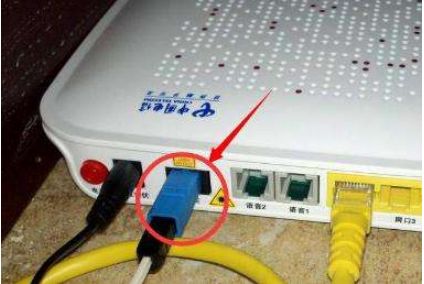

2、WAN接口是用来连接宽带猫、光猫、入户网线的，LAN接口是用来连接电脑的。

3、如果是笔记本电脑，可以不用网线连接到路由器的LAN接口，只需要让笔记本电脑连接路由器的无线信号，连接后这台笔记本电脑也是可以设置路由器的。
