一、华为模拟器配置静态路由配置步骤
第一步:首先配置各接口IP地址。
第二步:配置静态路由命令
第三步:ping验证,或者show ip route验证
工具/原料
eNSP 华为模拟器
1

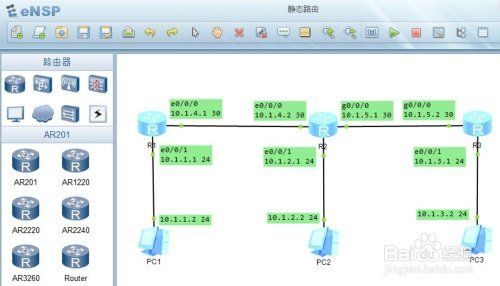

构建网络拓扑图
请点击输入图片描述
2

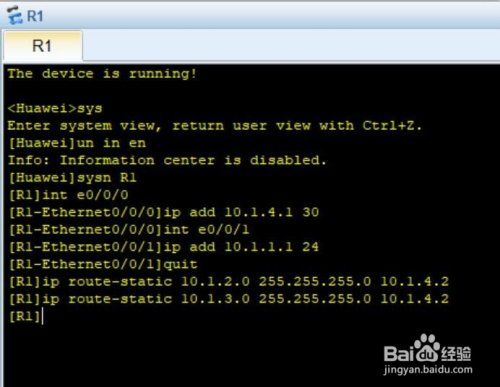

路由R1详细的配置命令:
sys /system-view 的简写,进入交换机系统视图 [Huawei]un in en /此命令是undo info-center enable的简写,这个命令关闭信息中心功能,这样做配置的过程中,就不会再出现那种告警信息了。
[Huawei]sysname R1 /修改交换机名称为R1
/接口视图下,配置R1接口地址
[R1]int e0/0/0
[R1-Ethernet0/0/0]ip add 10.1.4.1 30
[R1-Ethernet0/0/0]int e0/0/1
[R1-Ethernet0/0/1]ip add 10.1.1.1 24
[R1-Ethernet0/0/1]quit
/系统视图下,配置R1到不同网段的静态路由
[R1]ip route-static 10.1.2.0 255.255.255.0 10.1.4.2
/目的网段、子网掩码、下一跳地址
[R1]ip route-static 10.1.3.0 255.255.255.0 10.1.4.2
请点击输入图片描述
3

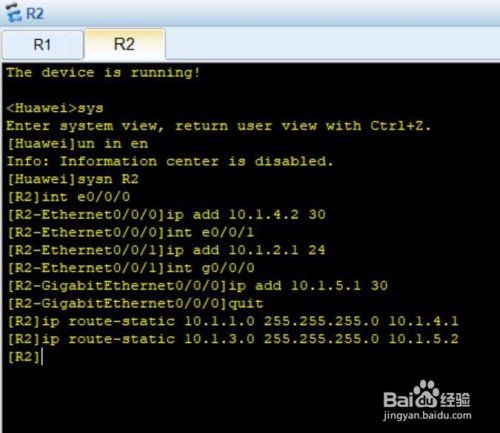

同样的方法,配置路由R2:
sys [Huawei]un in en
[Huawei]sysname R2
/接口视图下,配置R2的各接口地址
[R2]int e0/0/0
[R2-Ethernet0/0/0]ip add 10.1.4.2 30
[R2-Ethernet0/0/0]int e0/0/1
[R2-Ethernet0/0/1]ip add 10.1.2.1 24
[R2-Ethernet0/0/1] int g0/0/0
[R2-GigabitEthernet0/0/0]ip add 10.1.5.1 30
[R2-GigabitEthernet0/0/0]quit
/系统视图下,配置R2到不同网段的静态路由
[R2]ip route-static 10.1.1.0 255.255.255.0 10.1.4.1
[R2]ip route-static 10.1.3.0 255.255.255.0 10.1.5.2
请点击输入图片描述
4

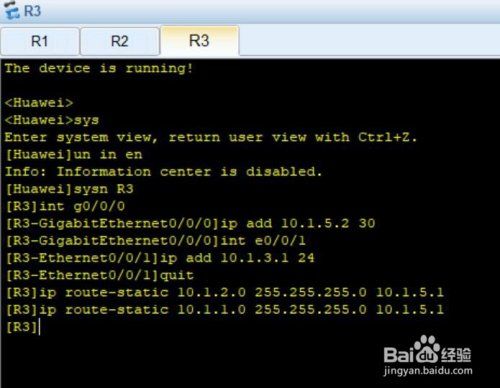

同样的方法,配置路由R3:
sys [Huawei]un in en
[Huawei]sysname R3
/接口视图下,配置R3的各接口地址
[R3]int g0/0/0
[R3-GigabitEthernet0/0/0]ip add 10.1.5.2 30
[R3-GigabitEthernet0/0/0]int e0/0/1
[R3-Ethernet0/0/1]ip add 10.1.3.1 24
[R3-Ethernet0/0/1]quit
/系统视图下,配置R3到不同网段的静态路由
[R3]ip route-static 10.1.2.0 255.255.255.0 10.1.5.1
[R3]ip route-static 10.1.1.0 255.255.255.0 10.1.5.1
请点击输入图片描述
5

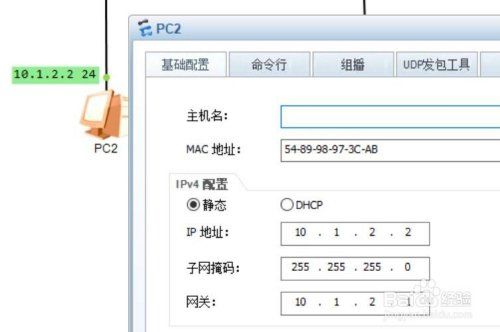

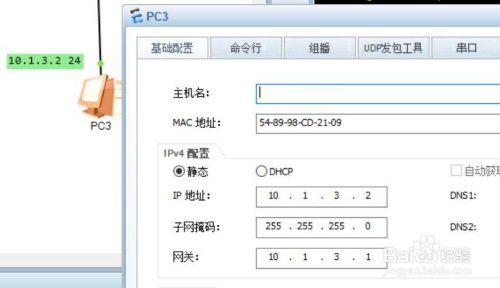

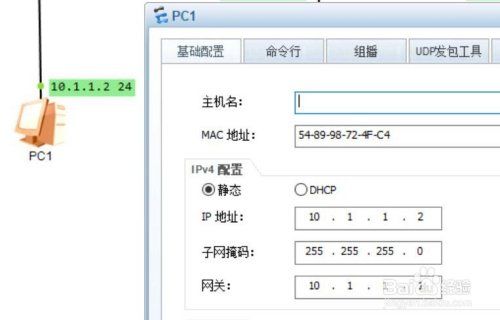

配置三台PC
请点击输入图片描述
请点击输入图片描述
请点击输入图片描述
6
通过路由器中配置静态路由以实现路由器R1、R2、R3在IP层的相互连通性,也就是配置完成后,PC1、PC2、PC3之间可以相互ping 通。

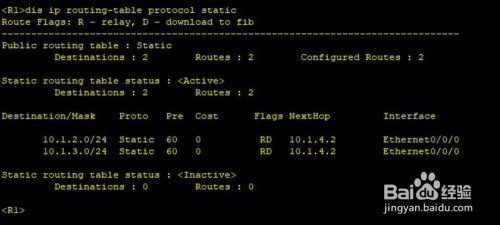

首先在R1路由器上查看静态路由表的信息,可以看到两条静态路由,下一跳都指向10.1.4.2

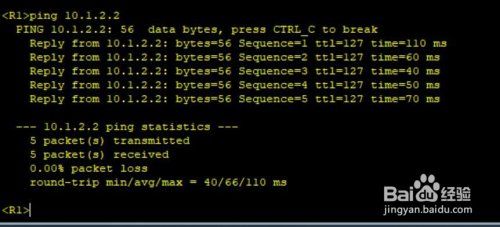

接下来在PC1的命令行pingPC2,能够ping通,结果验证了PC1到PC2在IP层数据可达,其他PC间的测试相似
请点击输入图片描述
请点击输入图片描述
方法/步骤
二、用eNSP做一个路由实验
1、子网掩码、网关配置。进入R1和R2路由器分别配置Eth0/0/0和Eth0/0/1接口的IP地址。IP地址配置的相关指令请查阅eNSP实验(三)虚拟局域网(VLAN)通信。
2、[R3]iproute-static0252525015配置三台PC6通过路由器中配置静态路由以实现路由器RRR3在IP层的相互连通性,也就是配置完成后,PCPCPC3之间可以相互ping通。
3、主机地址不可达。错误原因:未配置ip地址请求超时(timeout)。错误原因:只配置去的路由,没有配置回来的路由。
4、eNSP配置路由器接口IP地址,测设连通性。1网络拓扑图,如图所示。2system-view进入系统视图,interface进入接口视图。3ipaddress0.25424,配置接口的IP地址。4displayipinterfacebrief,查询这个路由器的接口与IP地址信息。
5、配置静态电路路由器的步骤是非常简单,可以直接给路由器上接上网线。
三、华为路由器怎么导入配置文件命令
华为路由器配置命令大全 基本命令en 进入特权模式conf 进入全局配置模式in s0 进入 serial 0 端口配置ip add xxx.xxx.xxx.xxx xxx.xxx.xxx.xxx 添加ip 地址和掩码,电信分配enca hdlc/ppp 捆绑链路协议 hdlc 或者 pppip unn e0 exit 回到 全局配置模式in e0 进入 基本命令 en 进入特权模式 conf 进入全局配置模式 in s0 进入 serial 0 端口配置
