一、思科模拟器静态路由配置细节问题
方法/步骤
1

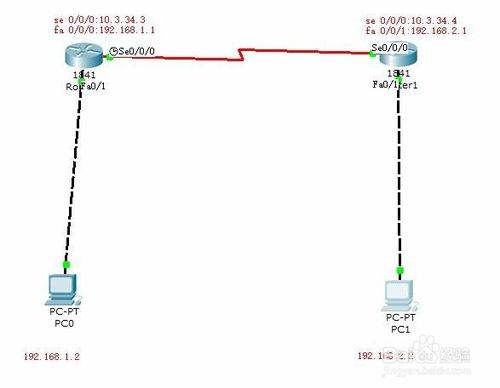

设置结果如图所示:
左边的是Router0
右边的是Router1
2

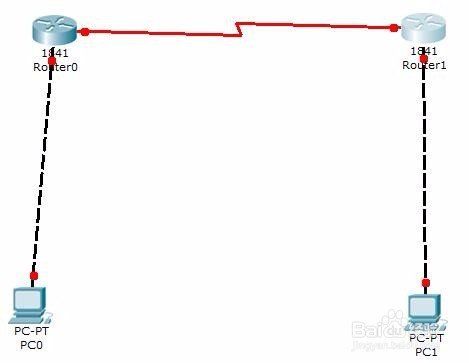

先把两个路由器和两台电脑拖到中间;
分别用交叉线和dce串口线把他们连接起来
要想路由器连上dce串口线,
单击路由器,“物理”下面把电源关掉,
再把左边的“模块”拖到路由器的空缺位置上,上电。
如图,是红色的。

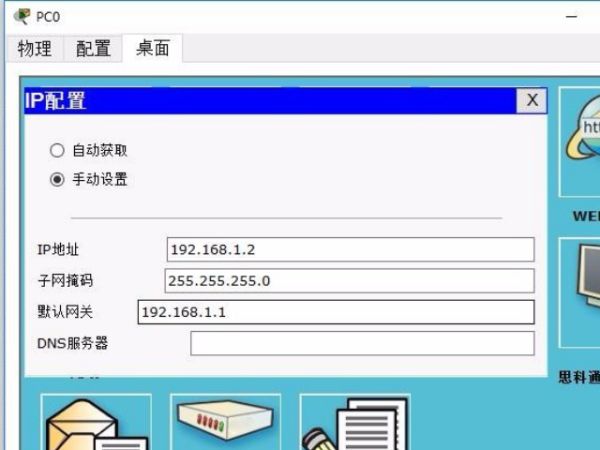

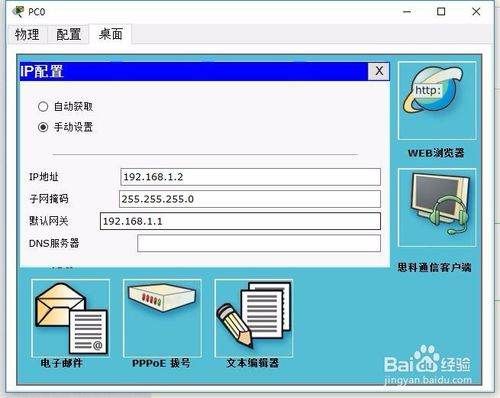

先设置pc0:
点击pc0,单击桌面--ip地址设置
ip地址为: 192.168.1.2
子网掩码在输入完ip地址后按tab键后会自动获取
默认网关: 192.168.1.1
这里的手动设置=static
pc1的设置类似
ip地址为: 192.168.2.2
默认网关: 192.168.2.1
至此,两台电脑所要做的工作已经完成。
从图可以看到路由器Router0接着两根线,一个是fa,一个是se

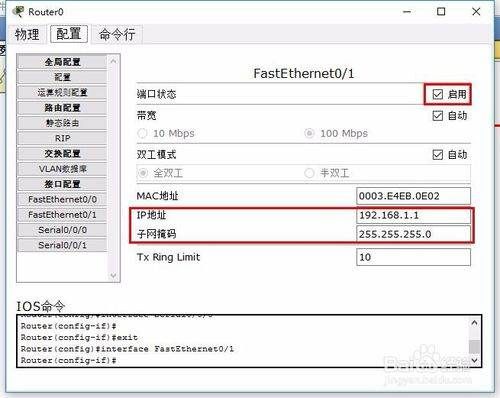

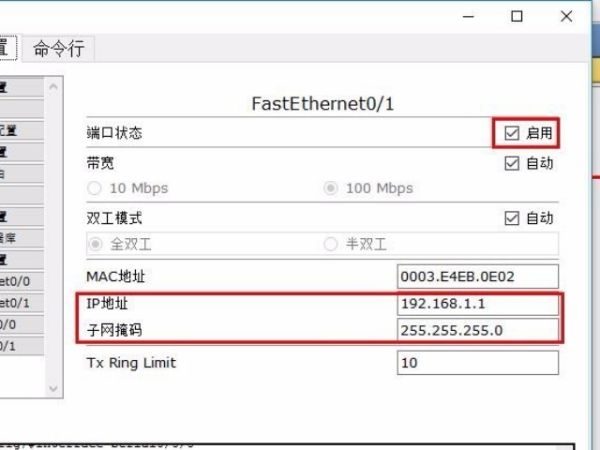

fa
1、fa的ip地址为:192.168.1.1(也就是pc0的网关)
2、子网掩码在输入ip地址偶按tab键即可获取
3、把“端口状态”启用。

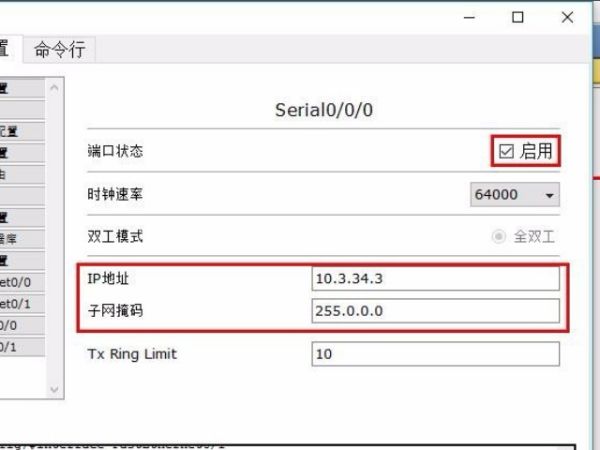

se
1、se的ip地址为:10.3.34.3
2、子网掩码也是按tab
3、把“端口状态”启用
4、时钟速率可以设置也可以不设置
但是一旦设置了,各路由器就要保持一致。
Router1的fa和se设置和Router0设置的类似
只是fa的ip地址为:192.168.2.1
se的ip地址为:10.3.34.4
至此,开始设置静态路由

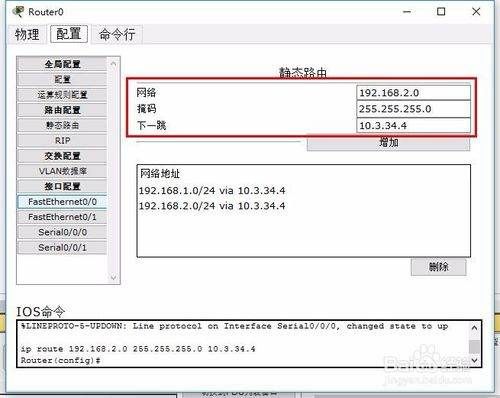

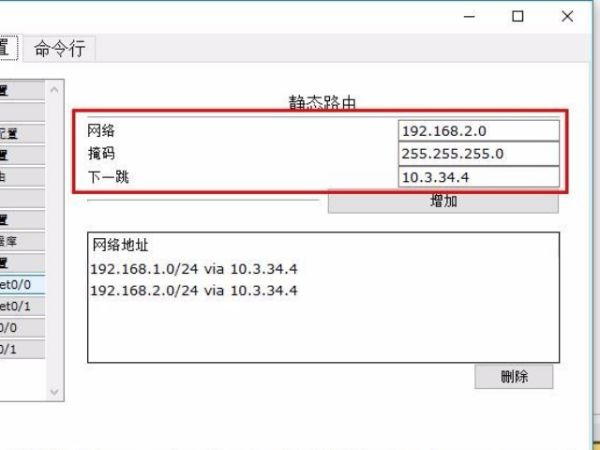

点击“配置”下的“静态路由”
这里的网络是通过该路由器的网络
(pc0与pc1都会通过该路由)
Router0下连接的电脑只有192.168.1.2
这里取192.168.1.0
因为电脑可以是多台的,只是这里只拖了一台
掩码是网络的掩码,这里的掩码需要手动敲
下一跳:是该路由器与另一个路由器连接的点
是经过该路由器后的第一个点
此处是Router1的se 0/0/0接口,
即是10.3.34.4

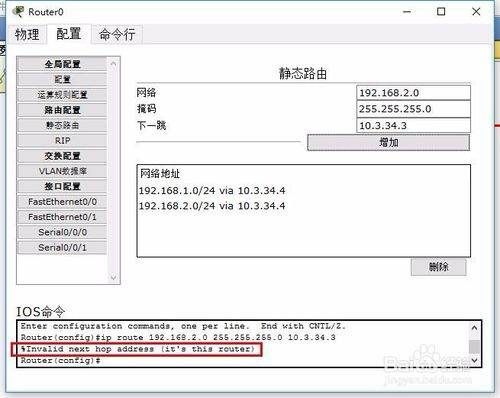

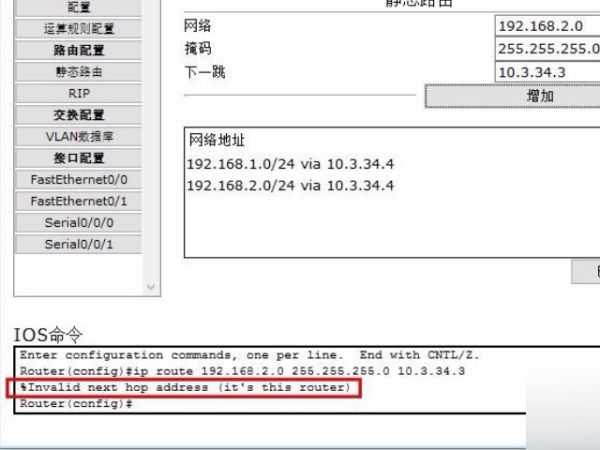

下一跳是不能设置本路由器的点的
也就是说10.3.34.3是不行的
网络地址有两个
192.168.1.0
和192.168.2.0
都可以通过Router0,
而且这样才有来有往,
既能发送又能回收。

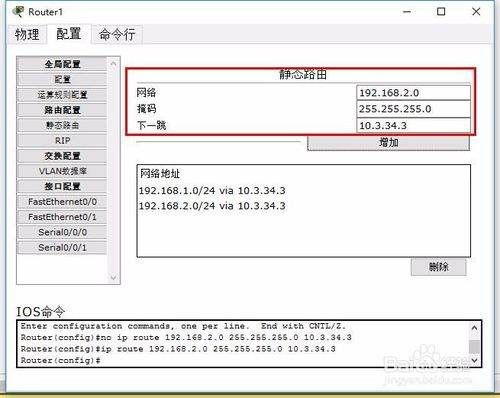

Router1的设置和Router0
的类似,献上图,如图所示:

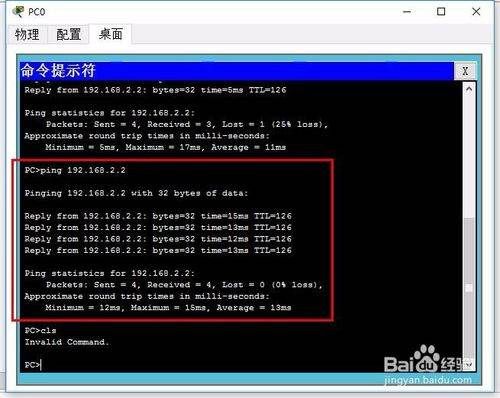

这时,可以点击pc0,单击“命令提示符”,
输入:
ping 192.168.2.2
结果如图所示:
到动态路由时,
要使用“命令行”进行操作的,
但是,此处,显然是用“配置”快。
二、思科路由器设备的静态路由如何配置
思科路由器设备的静态路由如何配置。
将电脑及路由器用线连接好,提示路由器之间需要添加模块。先关闭开关再添加wic-2t模块后开启开关。
先给两台pc配置静态地址。pc0的地址为192.168.4.2,pc1的地址为192.168.5.2.
配置路由器1的两个端口地址。分别将f0/0地址为192.168.4.1,s0/1/0地址为192.168.3.1配置时钟速率为56000.
配置路由器2的两歌端口地址。分别将f0/1地址为192.168.5.1,s0/1/1地址为192.168.3.2.
重点:把静态路由协议添加到路由表中,路由器1添加对方的网段以及下一跳,保证连接畅通。路由器1在全局模式下配置静态路由协议:ip route 192.168.5.0 255.255.255.0 192.168.3.2
重点:把静态路由协议添加到路由表中,路由器2添加对方的网段以及下一跳,保证连接畅通。路由器2在全局模式下配置静态路由协议:ip route 192.168.4.0 255.255.255.0 192.168.3.1
测试pc0的连通情况,分别ping自己、路由器1端口、路由器2端口、pc1.测试pc1的连通情况,分别ping自己、路由器1端口、路由器2端口、pc0.
查看路由器1以及路由器2的路由表,在特权模式下输入命令:show ip route。大写S代表静态路由协议。
三、思科中的静态路由怎样设置
1、点击pc0,单击桌面--ip地址设置ip地址为: 192.168.1.2,子网掩码在输入完ip地址后按tab键后会自动获取,默认网关: 192.168.1.1.
2、fa的ip地址为:192.168.1.1(也就是pc0的网关),子网掩码在输入ip地址偶按tab键即可获取。把“端口状态”启用。
3、se的ip地址为:10.3.34.3,子网掩码也是按tab,把“端口状态”启用,时钟速率可以设置也可以不设置。
4、Router0下连接的电脑只有192.168.1.2,这里取192.168.1.0.因为电脑可以是多台的,只是这里只拖了一台,掩码是网络的掩码,这里的掩码需要手动敲。
5、该路由器与另一个路由器连接的点,是经过该路由器后的第一个点,此处是Router1的se 0/0/0接口,即是10.3.34.4.

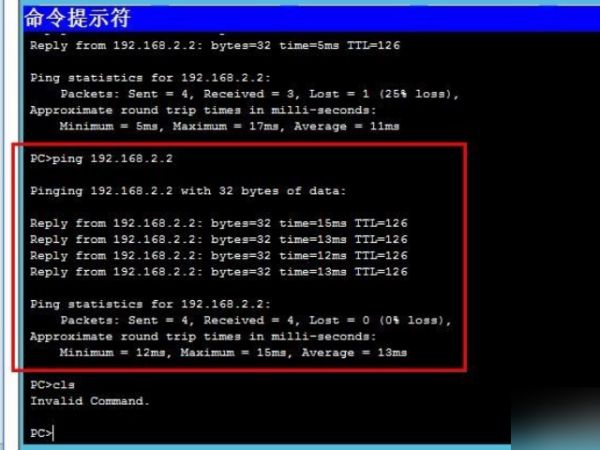

6、点击pc0,单击“命令提示符”,输入:ping 192.168.2.2.
