一、如何实现两个路由器的两个网段互通
用rip路由协议，给你一个实例参考： RIP V2配置。
【实验目的】
掌握在路由器上配置RIP V2.
【背景描述】
假设校园网通过1台三层交换机连到校园网出口路由器，路由器再和校园外的另1台路由器连接，现做适当配置，实现校园网内部主机与校园网外部主机的相互通信。
本实验以两台R1762路由器、1台三层交换机为例。S3550上划分有VLAN10和VLAN50，其中VLAN10用于连接Router1，VLAN50用于连接校园网主机。
路由器分别命名为Router1和Router2，路由器之间通过串口采用V35 DCE/DTE电缆连接，DCE端连接到Router1（R1762）上。
PC1的IP地址和缺省网关分别为172.16.5.11和172.16.5.1，PC2的IP地址和缺省网关分别为172.16.3.22和172.16.3.1，网络掩码都是255.255.255.0.
【技术原理】
RIP（Routing Information Protocols，路由信息协议）是应用较早、使用较普遍的IGP（Interior Gateway Protocol，内部网关协议），适用于小型同类网络，是典型的距离矢量（distance-vector）协议。
RIP协议跳数做为衡量路径开销的，RIP协议里规定最大跳数为15.
RIP协议有两个版本RIPv1和RIPv2.
RIPv1属于有类路由协议，不支持VLSM（变长子网掩码），RIPv1是以广播的形式进行路由信息的更新的；更新周期为30秒。
RIPv2属于无类路由协议，支持VLSM（变长子网掩码），RIPv2是以组播的形式进行路由信息的更新的，组播地址是224.0.0.9.RIPv2还支持基于端口的认证，提高网络的安全性。
【实现功能】
实现网络的互连互通，从而实现信息的共享和传递。
【实验设备】
S3550交换机（1台）、R1762路由器（两台）、V35线缆（1根）、直连线或交叉线（1条）
【实验拓扑】
注：路由器和主机直连时，需要使用交叉线，在R1762的以太网接口支持MDI/MDIX，使用直连线也可以连通。R1的S1/2为DCE接口。
【实验步骤】
步骤20. 基本配置。
三层交换机基本配置
switch#configure terminal
switch(config)#hostname S3550
S3550(config)#vlan 10
S3550(config-vlan)#exit
S3550(config)#vlan 50
S3550(config-vlan)#exit
S3550(config)#interface f0/1
S3550(config-if)#switchport access vlan 10
S3550(config-if)#exit
S3550(config)#interface f0/5
S3550(config-if)#switchport access vlan 50
S3550(config-if)#exit
S3550(config)#interface vlan 10 !创建VLAN虚接口，并配置IP
S3550(config-if)#ip address 172.16.1.2 255.255.255.0
S3550(config-if)#no shutdown
S3550(config-if)#exit
S3550(config)#interface vlan 50 !创建VLAN虚接口，并配置IP
S3550(config-if)#ip address 172.16.5.1 255.255.255.0
S3550(config-if)#no shutdown
S3550(config-if)#exit
步骤21. 验证测试：
S3550#show vlan
VLAN Name Status Ports
----------------------------------------------------------------------
1 default active Fa0/2 ,Fa0/3
Fa0/4 ,Fa0/6 ,Fa0/7
Fa0/8 ,Fa0/9 ,Fa0/10
Fa0/11,Fa0/12,Fa0/13
Fa0/14,Fa0/15,Fa0/16
Fa0/17,Fa0/18,Fa0/19
Fa0/20,Fa0/21,Fa0/22
Fa0/23,Fa0/24
10 vlan10 active Fa0/1
50 vlan50 active Fa0/5
S3550#show ip interface
Interface : VL10
Description : Vlan 10
OperStatus : UP
ManagementStatus : Enabled
Primary Internet address: 172.16.1.1/24
Broadcast address : 255.255.255.255
PhysAddress : 00d0.f8ff.8ab5
Interface : VL50
Description : Vlan 50
OperStatus : UP
ManagementStatus : Enabled
Primary Internet address: 172.16.5.1/24
Broadcast address : 255.255.255.255
PhysAddress : 00d0.f8ff.8ab6
路由器基本配置
Router1(config)# interface fastethernet 1/0
Router1(config-if)# ip address 172.16.1.1 255.255.255.0
Router1(config-if)# no shutdown
Router1(config-if)#exit
Router1(config)# interface serial 1/2
Router1(config-if)# ip address 172.16.2.1 255.255.255.0
Router1(config-if)#clock rate 64000
Router1(config-if)# no shutdown
Router2(config)# interface fastethernet 1/0
Router2(config-if)# ip address 172.16.3.1 255.255.255.0
Router2(config-if)# no shutdown
Router2(config-if)#exit
Router2(config)# interface serial 1/2
Router2(config-if)# ip address 172.16.2.2 255.255.255.0
Router2(config-if)# no shutdown
验证测试：验证路由器接口的配置和状态。
Router1#show ip interface brief
Interface IP-Address(Pri) OK? Status
serial 1/2 172.16.2.1/24 YES UP
serial 1/3 no address YES DOWN
FastEthernet 1/0 172.16.1.1/24 YES UP
FastEthernet 1/1 no address YES DOWN
Null 0 no address YES UP
Router2#show ip interface brief
Interface IP-Address(Pri) OK? Status
serial 1/2 172.16.2.2/24 YES UP
serial 1/3 no address YES DOWN
FastEthernet 1/0 172.16.3.2/24 YES UP
FastEthernet 1/1 no address YES DOWN
Null 0 no address YES UP
步骤22. 配置RIP v2路由协议。
S3550配置RIP协议
S3550(config)#router rip !开启RIP协议进程
S3550(config-router)#network 172.16.1.0 !申明本设备的直连网段
S3550(config-router)#network 172.16.5.0
S3550(config-router)#version 2
Router1配置RIPv2协议
Router1(config)# router rip
Router1(config-router)#network 172.16.1.0
Router1(config-router)#network 172.16.2.0
Router1(config-router)#version2 !定义RIP协议v2
Router1(config-router)#no auto-summary !关闭路由信息的自动汇总功能
Router2配置RIP协议
Router2(config)# router rip
Router2(config-router)#network 172.16.2.0
Router2(config-router)#network 172.16.3.0
Router2(config-router)#version2
注意： * 1、在串口上配置时钟频率时，一定要在电缆DCE端的路由器上配置，否则链路不通。
* 2、No auto-summary功能只有在RIPv2支持。
* 3、S3550-24没有no auto-summary命令。
* 4、PC主机网关一定要指向直连接口IP地址，例如PC1网关指向三层交换机VLAN50
二、怎么用两个口接两个路由器
联通的光猫只能输出一根网线，可以接一个无线路由器，在路由器下，可以再接一个无线路由器。也就是说，可以同时接两个无线路由器，不过是采用串联的方式。光猫连接两台路由器的方法：1、将光猫上引出的网线接入路由器A的WAN口；2、用另一网线的一端连接路由器A后面板上的LAN端（有4个）任意一口，另一端连接路由器B的WAN口；3、再用另一网线从路由器B的LAN端口与计算机的网络接口相连即可。这两个路由器的设置方法如下（以路由器A作为主路由器）：一、设置主路由器的方法1、设置主路由器，保证任意一台设备连接主路由器能正常上网，然后进入主路由器的设置界面，然后在左侧选项条中点击“运行状态”，在WAN口状态栏可以找到DNS服务器，一共有两个，主DNS和备选DNS服务器，把它写在纸上待会儿用；2、登陆无线路由器设置管理界面，在“无线设置”—“基本设置”中设置“SSID号”（SSID号随意填，这里以“TP_LINK_841_A”为例）、“信道”（可从1到13随便选，这里以“6”为例）；3、在“无线设置”—“无线安全设置”中设置无线信号加密信息（密码自己设置，这里以12345678为例），再点击保存；4、记录无线路由器A设置后的SSID、信道和加密设置信息，在后续无线路由器B的配置中需要应用。二、设置副路由器的方法1、点击“网络参数”—“LAN口设置”，把副路由器的LAN地址设置为192.168.1.2防止与主路由器冲突，同时也便于管理主和副路由器，再点击“保存”，路由器会自动重启；2、重启完毕后，用更改后的LAN口IP地址重新登陆无线路由器B，在“无线设置”—“基本设置”中勾选“开启WDS”，SSID随意设置，但不要与主路由相同（这里以TP_LINK_841_B为例，信道和主路由相同）；3、点击“扫描”，搜索周围无线信号；4、在扫描到的信号列表中选择A路由器SSID号，如下图中TP-LINK_841_A,点击“连接”；5、将信道设置成与A路由器信道相同；6、设置加密信息和A路由器相同，点击“保存”；7、在DHCP服务器中，选择“不启用”，“保存”，重启路由器即可。无线路由器B配置完成，此时无线路由器B与无线路由器A已成功建立WDS。
三、两个路由器怎么设置在同一网段
两个路由器设置在同一网段，而且能互通上网方法：路由器b做交换机使用。
注：路由器a=主路由器；路由器b=副路由器。
1、路由器a正常设置。
2、路由器b设置方法：
注：先断开a、b路由器的连线，等待路由器b设置完成后，在连接。

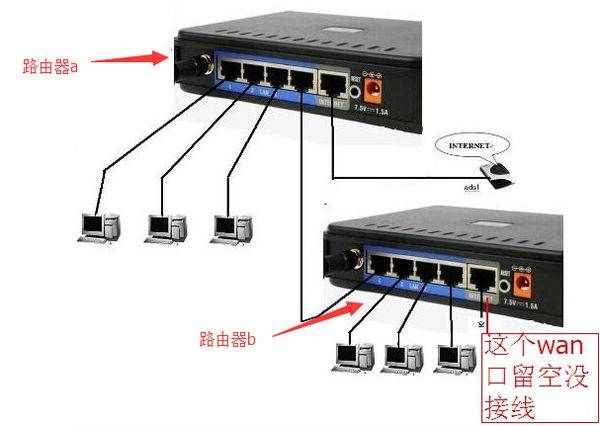

①、首先要空出wan口，所有的接线都接在lan口上。

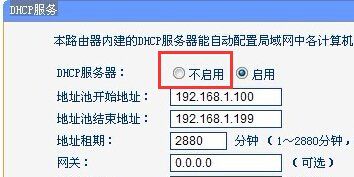

②、关闭路由b的dhcp服务。

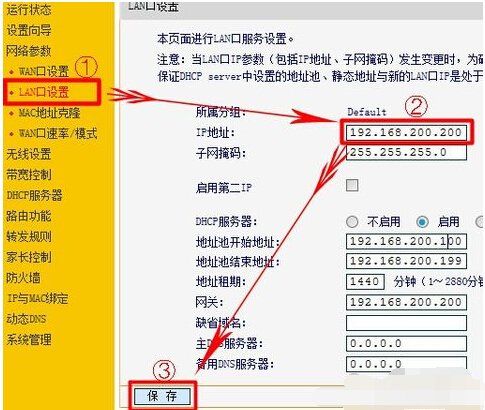

③、修改路由b的lan口ip地址（不要与路由器a的网段相同即可），修改IP为192.168.200.200.
路由器（Router），是连接因特网中各局域网、广域网的设备，它会根据信道的情况自动选择和设定路由，以最佳路径，按前后顺序发送信号。 路由器是互联网络的枢纽，"交通警察"。目前路由器已经广泛应用于各行各业，各种不同档次的产品已成为实现各种骨干网内部连接、骨干网间互联和骨干网与互联网互联互通业务的主力军。路由和交换机之间的主要区别就是交换机发生在OSI参考模型第二层（数据链路层），而路由发生在第三层，即网络层。这一区别决定了路由和交换机在移动信息的过程中需使用不同的控制信息，所以说两者实现各自功能的方式是不同的。
路由器（Router）又称网关设备（Gateway）是用于连接多个逻辑上分开的网络，所谓逻辑网络是代表一个单独的网络或者一个子网。当数据从一个子网传输到另一个子网时，可通过路由器的路由功能来完成。因此，路由器具有判断网络地址和选择IP路径的功能，它能在多网络互联环境中，建立灵活的连接，可用完全不同的数据分组和介质访问方法连接各种子网，路由器只接受源站或其他路由器的信息，属网络层的一种互联设备。
