一、18图详解防火墙和路由器

前言

今天，给大家讲讲

那么什么是防火墙呢？为什么需要防火墙呢？防火墙和路由器、交换机有什么区别呢？

为什么需要防火墙

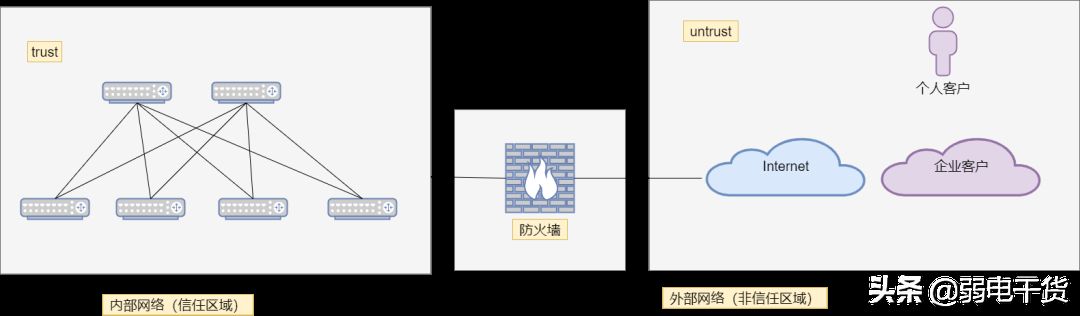

如下图所示，内部网络和外部网络互访时，内部网络可能存在一些安全隐患，可能被攻击。

这个时候就需要在内部网络和外部网络之间有一个设备能够保护内网。那么这个设备就是防火墙。

防火墙能够实现如下业务述求；

（1）外部网络安全隔离；

（2）内部网络安全管控；

（3）内容安全过滤；

（4）入侵防御

（5）防病毒等

什么是防火墙

1、防火墙概念

防火墙就类似于我们家里的门，进出家里都需要经过门，门其实起到了一个安全保护的作用。

下面看下官方的定义:

防火墙是一种安全设备，保护一个网络区域免受另一个网络区域的攻击和入侵，通常被部署在网络边界，例如：企业互联网出口；

简单讲防火墙作为网络中的设备，它的作用也是对网络起到安全保护的作用，对进出网络的流量进量进行安全管理，保证内网的安全性。

2、防火墙分类

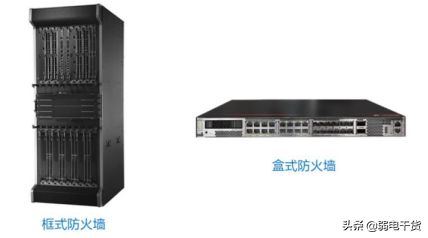

（1）按照硬件形态，防火墙可以分为盒式防火墙、框式防护墙；

（2）按照软硬件区分：防火墙可以分为软件防火墙和硬件防火墙；

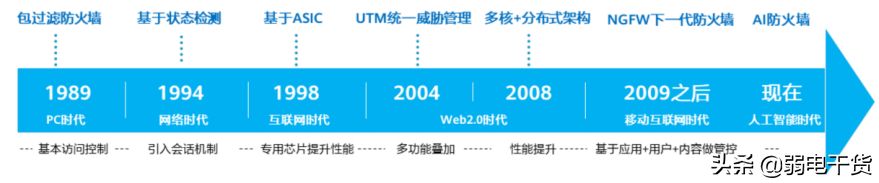

（3）按照防火墙技术原理：防火墙可以分为包过滤防火墙、状态检测防火墙，AI防火墙；（后面章节会详细介绍这3种防火墙的区别。）

防火墙和交换机、路由器区别

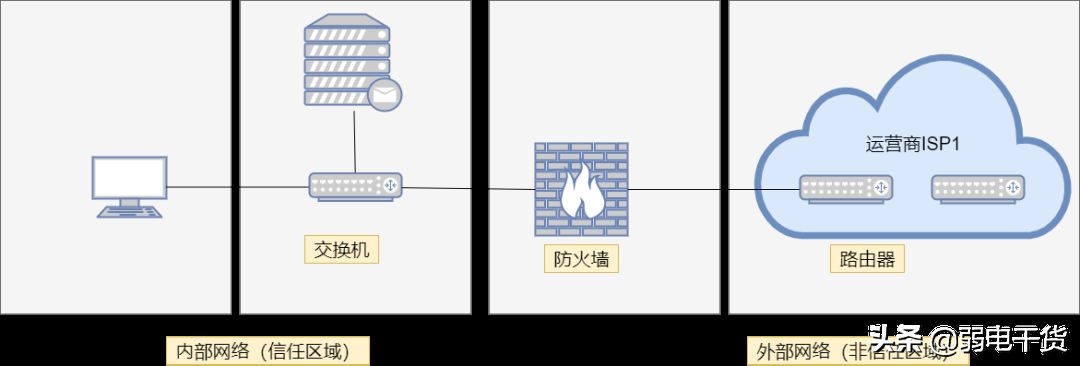

如上图所示：

（1）交换机的作用是接入终端和汇聚内部路由，负责二三层报文的转，发构建一个内部的园区网络；

（2）路由器的作用是路由寻址和转发，构建外部连接网络。

（3）防火墙的作用是流量控制和安全防护，区分和隔离不同安全区域；

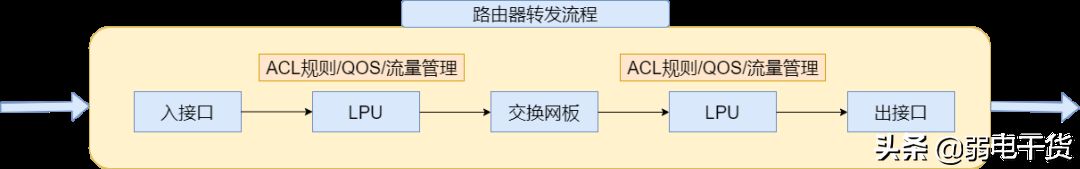

防护墙和路由器的转发流程对比

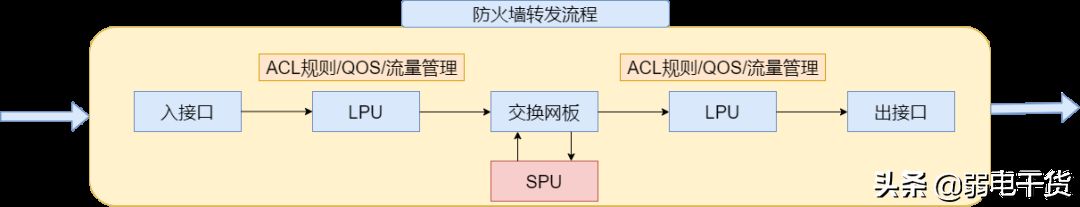

防火墙的转发流程比路由器要复杂：

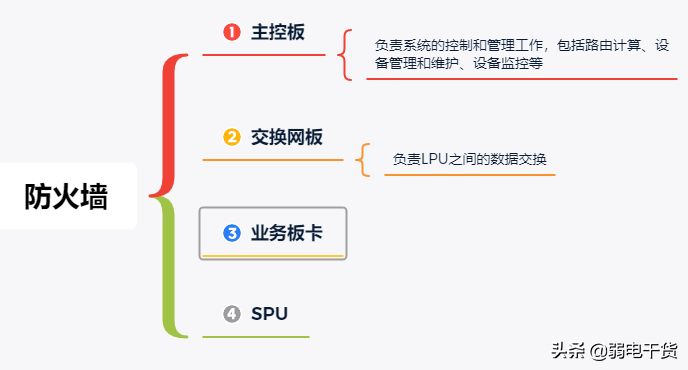

以框式设备为例：

硬件上除了接口、LPU、交换网板的等外，还有防火墙特有的SPU，用于实现防火墙的安全功能。

SPU可以进行：

• DDOS攻击防范；

• 匹配会话；

• 状态检测；

• 认证策略；

• 安全策略；

• NAT策略；

• 等等

防火墙应用场景

1、企业边界防护

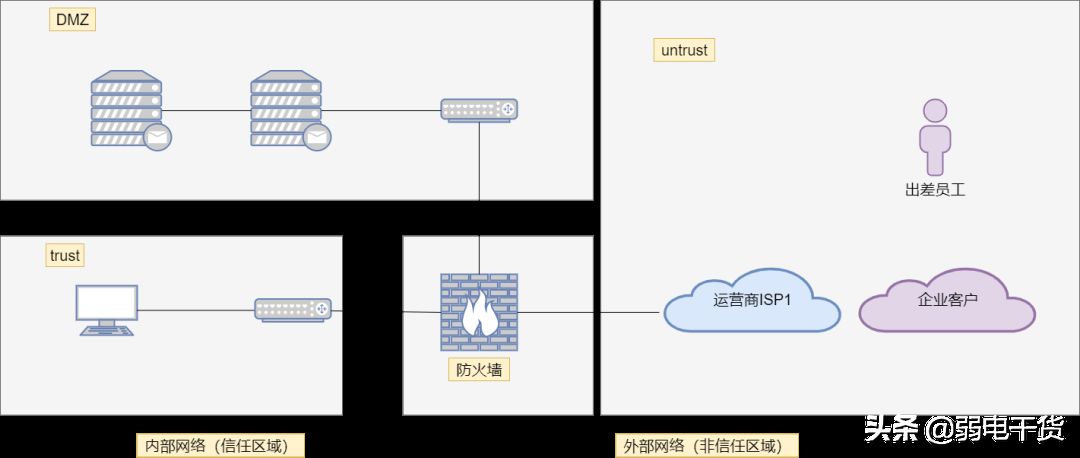

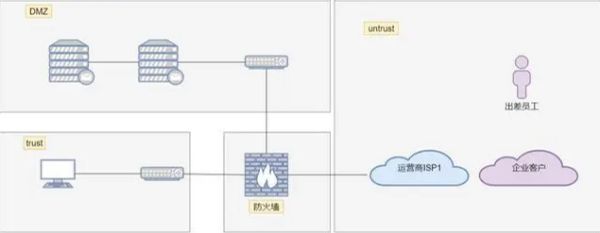

如下图所示，企业内网业务部署在trust区，服务器部署在DMZ。

（1）企业内网访问internet时经过防火墙，防火墙控制内外网流量，进行安全控制；

（2）外网用户访问服务器时经过防火墙，对内网服务器进行保护；

2、内网安全隔离

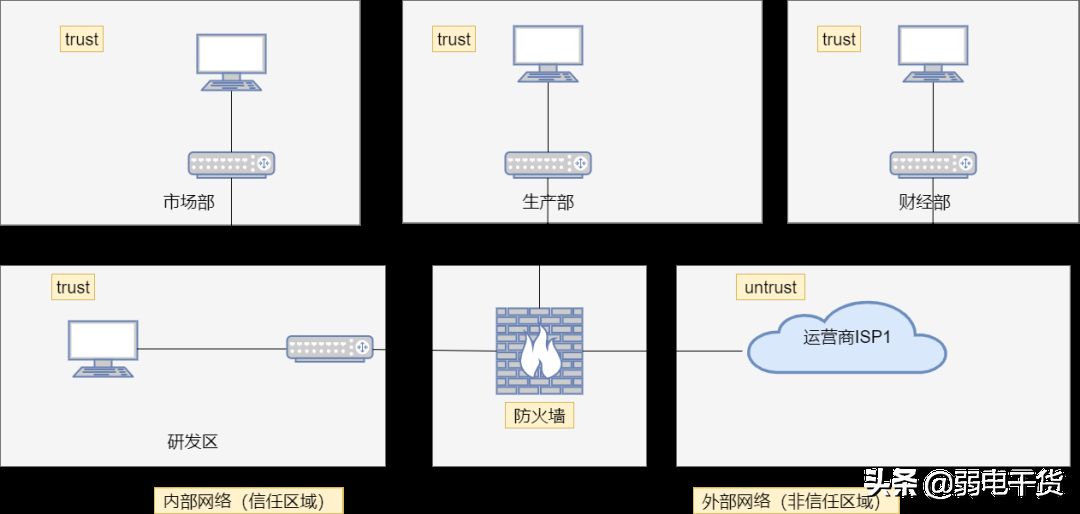

如下图所示：公司分为市场部、生产部，财经部，研发部，不同部分之间互访经过防火墙。通过防火墙进行安全控制。

3、数据中心边界防护

数据中心网络访问internet时，需要经过防火墙进行安全控制，对内网业务进行安全保护。

4、数据中心安全联动

数据中心网络一般采用Spine-Leaf架构。

• Spine为骨干节点负责流量高速转发;

• Leaf为叶子节点负责服务器、防火墙或其他设备接入。

• Spine-Leaf之间全三层互联。

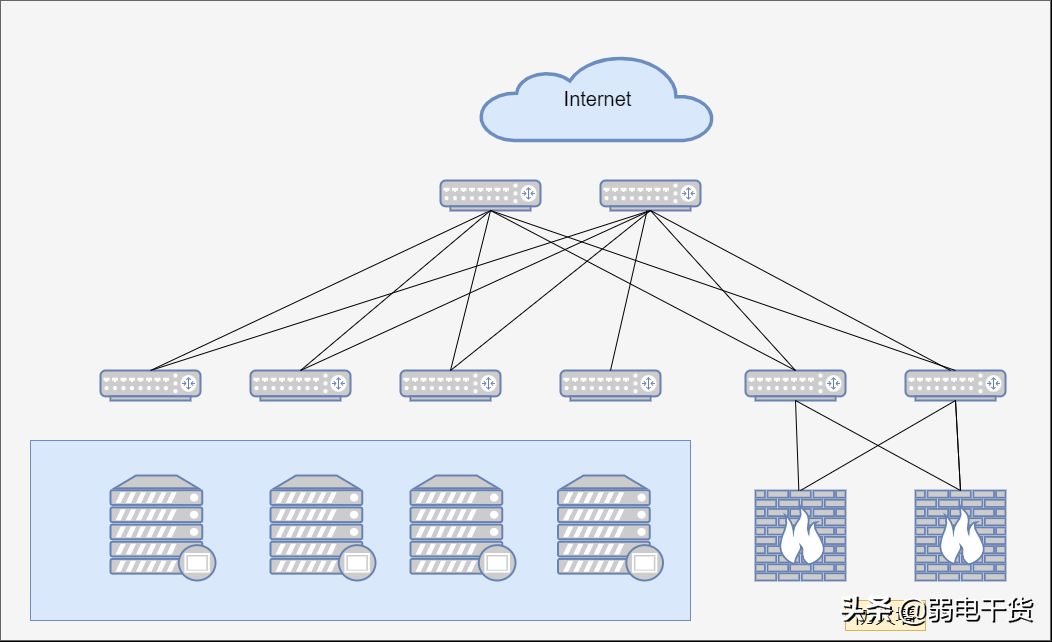

如下图所示，防火墙旁挂在数据中心核心spine，核心出Internet的流量重定向到防火墙进行安全控制。

需要各类智能化弱电、弱电系统集成、网络信息技术知识文档、技术方案、视频教学的，可以私聊我，谢谢！

二、防火墙与路由器有什么区别

一、主体不同

1、路由器：是连接两个或多个网络的硬件设备。

2、防火墙：是通过有机结合各类用于安全管理与筛选的软件和硬件设备

二、作用不同

1、路由器：在网络间起网关的作用，是读取每一个数据包中的地址然后决定如何传送的专用智能性的网络设备。

2、防火墙：帮助计算机网络于其内、外网之间构建一道相对隔绝的保护屏障，以保护用户资料与信息安全性的一种技术。

三、功能不同

1、路由器：可以分析各种不同类型网络传来的数据包的目的地址，把非TCP/IP网络的地址转换成TCP/IP地址，或者反之；再根据选定的路由算法把各数据包按最佳路线传送到指定位置。

2、防火墙：及时发现并处理计算机网络运行时可能存在的安全风险、数据传输等问题，其中处理措施包括隔离与保护，同时可对计算机网络安全当中的各项操作实施记录与检测，以确保计算机网络运行的安全性。

三、路由器防火墙的区别是什么

支持防火墙的路由器和不支持防火墙的路由器之间有很大的区别。防火墙是一种网络安全设备，它可以帮助防止来自互联网的未经授权的访问，保护用户的隐私和数据安全。路由器是一个网络设备，它可以将本地网络连接到互联网上。如果路由器支持防火墙，则它可以提供额外的安全性，如对入站和出站流量的过滤，对DDoS攻击的保护等。
防火墙是一种网络安全设备，它可以限制网络上的入站和出站流量。路由器支持防火墙可以通过允许或阻止特定端口或IP地址的访问来控制流量。这种防护可以帮助保护内部网络免受未经授权的外部访问，防止黑客攻击和恶意软件感染。同时，防火墙还可以控制出站流量，以防止内部网络上的计算机访问潜在的危险网站或下载可能的恶意软件，提高网络安全性。
相比之下，不支持防火墙的路由器只能提供基本的网络连接功能，不能提供额外的网络安全保护。这种路由器只有基本的网络连接功能，不能提供任何进一步的安全性。因此，如果想要更好的网络安全，就必须在网络上添加额外的网络安全设备，例如防火墙和入侵检测系统。
总之，支持防火墙的路由器和不支持防火墙的路由器之间的区别非常大。支持防火墙的路由器可以提供额外的安全保护以保护网络免受未经授权的访问和攻击，而不支持防火墙的路由器只能提供基本的网络连接功能。因此，在设计网络架构时至关重要，可以根据具体的需求选择不同的路由器类型，以便在网络中获得更好的安全性和保护。
