二、方案概述

本方案的核心应用在于能够在弱网和网络抖动情况下提供稳定的通讯环境，

通过聚合现场捕获信号（如 1.4G、2G、3G、4G、WIFI、有线）形成较大且抗抖

动的上下行通道，具有“ 高通行量 、 高 稳定 性 、 高安全性 、高便利性、低成本 ”

的特点。

1、高通行量。

应急事件发生地往往是信号衰减严重或者人员密集场所，单个链路的通信

能力会急剧下降，在此情况下，依托单个链路实现大体积信息的快速传送变得

极为困难，本方案可以通过聚合多个小容量通道形成一个大容量通道，根据前

端通讯模组的结构不同分为 4 倍扩容、8 倍扩容和 16 倍扩容等多种机制。

不但如此，本方案所传送信息经由不同的链路实现，后包先至可迅速启动

跨越包的链路重选和重发，保证了实时信息流的相对有序到达，因而可以规避

超时等待等原因导致的信息断流。

2、高稳定性。

由单链路扩展为多链路聚合传输，因而可以为应急通讯稳定提供更好的稳

定性。采取非可靠传输机制，前端无需等待后端信息反馈，因此某个链路的瞬

时抖动可以在 5ms 内被检测发现，前端传动的数据可以对链路进行更好的优选

和负载配置，从而有效规避数据盲发导致的链路拥塞，最大限度利用所有可用

信道，形成稳定的通信链路。

本系统同时提供前向纠错机制，容错率在 5%-75%可选，通过配置合理的冗

余包对不可抗丢包进行后端还原，进一步减少可能的数据丢包，进一步提升稳

定性。

3、高安全性。

青岛乾元通数码科技有限公司 www.cnqyt.cn

地址：青岛市市南区徐州路 79 号好奇工厂 4 层 4

单链路扩展为多链路带来的另一个优势是：数据安全。

首先，本方案中对信息流的原始数据进行拆包处理后，不按照确定的分配

比例给各个链路负载，唯一的负载原则只是基于 5ms 内各个链路的实际传送能

力，每个 5ms 内各个链路的传送数据量均在变化中，因此难以对某个单一链路

进行抓包分析；

其次，由于原始数据经由不同的物理链路传送，因此单个链路的数据均是

不完整的，非法用户即使截获数据也不存在可用性；

再次，由于配置了不确定数量的冗余数据，因此数据除非到达终点，否则

中途难以解析。

4、高便利性

本方案最大限度的降低一线使用人员的使用方式，前端设备仅配置一个开

关键，其他配置均做了自适应，不管是车载系统还是单兵系统，人员到达现场，

10s 内可启动通讯支持。

5、低成本

本方案相对于同等通讯量和稳定性的卫星通讯，其使用成本约为后者的百

分之一。同时，本方案的安装成本也较其他方案有着较为明显的成本优势。

三、典型应用

本方案具体分为两个细分方案，分别是应急车辆通讯方案和单兵方案。

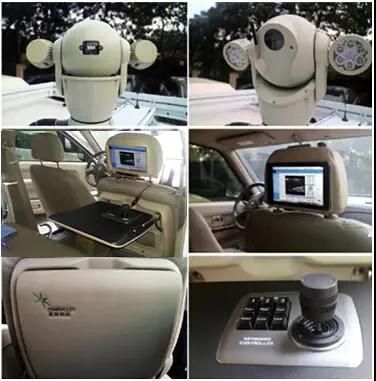

1、应急通讯车

应急车辆的通讯保障改造相对简单易行，信源经由编码设备后送至车载多

链路聚合传送路由，多链路传送路由对原始数据进行拆包后进行合理负载传送，

具有实施简单，启动迅速，功耗小，抗干扰等特点。

青岛乾元通数码科技有限公司 www.cnqyt.cn

地址：青岛市市南区徐州路 79 号好奇工厂 4 层 5

2. 单兵系统

在现场难以进驻车辆的应急场所，本方案提供单兵子方案。由单人背负即

可实现，满电可以实现 8 小时的工作，同时提供可更换电池，支持热插拔。

四、系统架构

本方案包括前端编码系统、前端通讯系统、后端聚合系统、流媒体系统、

加速系统、中控系统和观看系统六部分组成。

1.前端编码系统

前端编码系统可接驳多种信源，包括 hdmi 信源、sdi 信源等，最高可以实

现 60 帧率 4k 的图传要求，具体可接驳摄像机、手机、无人机、监控摄像头等

前端设备。

2.前端通讯系统

前端通讯系统接收编码系统的数据，完成对数据的重新拆包和链路选择及

传送，具有负载迅速且合理的特点，是实现大体积数据传送的核心组件。

前端通讯系统既可聚合无线链路也可以聚合有线链路，既可以聚合专网频

段也可以聚合公网频段（电信、移动、联通三种公网兼容），整个系统具有较好

的兼容性。在已经布设专网的区域将主要选择专网传送，在专网未覆盖的区域

可以聚合可用公网链路，因此该通讯模组具有很好的实战能力。

3. 后端聚合系统

该系统负责将各个物理链路传动的数据进行排序和聚合，将前端拆包数据

再恢复为原始数据，同时本系统也是负责前向纠错。

4. 流媒体系统

本方案提供我方自研的流媒体系统，具有接入数据量大，处理迅速的特点。

5.加速系统

对于已经传送到服务端的数据，若需分配给多人使用，本方案还提供加速

系统（主要针对流式媒体），可以承载较高的并访。

6、中控系统

本方案提供分权限中控系统，对于前端传动上来的原始数据可以多重分权

管理，较好的适应应急体系对于保密的相关要求。

五、核心技术参数

可以支持 4 链路、8 链路、16 链路三种聚合方案；

链路检测速度<=5ms

4 链路上行传送速率峰值 20M;

8 链路上行传送速率峰值 40M;

16 链路上行传送速率峰值 80M;

支持 1.4G、1.8G、3G、4G、WIFI、有线同时聚合；

支持联通、移动、电信同时聚合；

支持移动速度峰值 300km/h；

振动机抗载测试=2 小时；

并访数量可调，峰值 2T;
