一、交换机接口的分类与连接
交换机（Switch）意为“开关”是一种用于电（光）信号转发的网络设备。它可以为接入交换机的任意两个网络节点提供独享的电信号通路。最常见的交换机是以太网交换机。其他常见的还有电话语音交换机、光纤交换机等。
交换机是使用非常广泛的网络设备，多台网络设备的局域网，交换机是必不可少的设备。
各种交换机接口
交换机的接口非常丰富，这里是一些整理的资料，与大家分享。
1、RJ-45接口
这种接口就是我们现在最常见的网络设备接口，俗称"水晶头"，专业术语为RJ-45连接器，属于双绞线以太网接口类型。RJ-45插头只能沿固定方向插入，设有一个塑料弹片与RJ-45插槽卡住以防止脱落。
这种接口在10Base-T以太网、100Base-TX以太网、1000Base-TX以太网中都可以使用，传输介质都是双绞线，不过根据带宽的不同对介质也有不同的要求，特别是1000Base-TX千兆以太网连接时，至少要使用超五类线，要保证稳定高速的话还要使用6类线。
2、SC光纤接口
SC光纤接口在100Base-TX以太网时代就已经得到了应用，因此当时称为100Base-FX(F是光纤单词fiber的缩写)，不过当时由于性能并不比双绞线突出但是成本却较高，因此没有得到普及，现在业界大力推广千兆网络，SC光纤接口则重新受到重视。
光纤接口类型很多，SC光纤接口主要用于局网交换环境，在一些高性能千兆交换机和路由器上提供了这种接口，它与RJ-45接口看上去很相似，不过SC接口显得更扁些，其明显区别还是里面的触片，如果是8条细的铜触片，则是RJ-45接口，如果是一根铜柱则是SC光纤接口。
3、AUI接口
AUI接口专门用于连接粗同轴电缆，早期的网卡上有这样的接口与集线器、交换机相连组成网络，现在一般用不到了。
AUI接口是一种"D"型15针接口，之前在令牌环网或总线型网络中使用，可以借助外接的收发转发器(AUI-to-RJ-45)，实现与10Base-T以太网络的连接。
4、FDDI接口
FDDI是目前成熟的LAN技术中传输速率最高的一种，具有定时令牌协议的特性，支持多种拓扑结构，传输媒体为光纤。
光纤分布式数据接口(FDDI)是由美国国家标准化组织(ANSI)制定的在光缆上发送数字信号的一组协议。FDDI使用双环令牌，传输速率可以达到100Mbps。
CCDI是FDDI的一种变型，它采用双绞铜缆为传输介质，数据传输速率通常为100Mbps。
FDDI-2是FDDI的扩展协议，支持语音、视频及数据传输，是FDDI的另一个变种，称为FDDI全双工技术(FFDT)，它采用与FDDI相同的网络结构，但传输速率可以达到200Mbps。
由于使用光纤作为传输媒体具有容量大、传输距离长、抗干扰能力强等多种优点，常用于城域网、校园环境的主干网、多建筑物网络分布的环境，于是FDDI接口在网络骨干交换机上比较常见，现在随着千兆的普及，一些高端的千兆交换机上也开始使用这种接口。
5、Console接口
这个接口我们知道，它是用来配置交换机的，所以只有网管型交换机才有。而且还要注意，并不是所有网管型交换机都有，那是因为交换机的配置方法有多种，如通过Telnet命令行方式、Web方式、TFTP方式等。虽然理论上来说，交换机的基本配置必须通过Console（控制）端口，但有些品牌的交换机的基本配置在出厂时就已配置好了，不须要进行诸如IP地址、基本用户名之类的基本配置，所以这类网管型交换机就不用提供这个Console接口了，而且就目前来说还占多数。这类交换机通常只需要通过简单的Telnet或Java程序的Web方式进行一些高级配置即可。

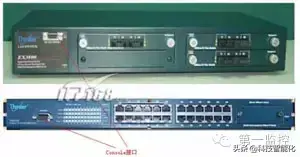

当然也有一些交换机还是提供了Console接口的，但要注意的是，用于交换机配置的Console端口并不是所有交换机都一样，有的采用与Cisco路由器一样的RJ-45类型Console接口，如图所示。
而有的则采用串口作为Console接口，如图所示。
从图中可以看出，两台交换机的Console端口不一样，上图中是一个“母”头9孔“D”形接口，而下图是一个“公”头9针“D”型接口，它们俗称为“DB-9”接口，但都是用进行交换机配置的。
交换机连接方法
因为交换机主要作为局域网设备集中连接使用，所以总的来说，在硬件连接方面相对要简单许多，通常只需把相应的传输介质接头插入到相应的交换机接口上即可。下面只简单介绍一下交换机级联的连接方法。
这是最常用的一种多台交换机连接方式，它通过交换机上的级联口（UpLink）进行连接。需要注意的是交换机不能无限制级联，超过一定数量的交换机进行级联，最终会引起广播风暴，导致网络性能严重下降。级联又分为以下两种：
使用普通端口级联

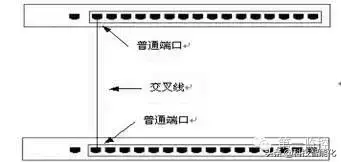

所谓普通端口就是通过交换机的某一个常用端口（如RJ-45端口）进行连接。需要注意的是，这时所用的连接双绞线要用反线，即是说双绞线的两端要跳线（第1-3与2-6线脚对调）。其连接示意如图所示。
使用Uplink端口级联

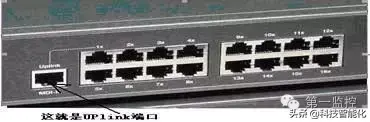

在所有交换机端口中，都会在旁边包含一个Uplink端口，如图2所示。此端口是专门为上行连接提供的，只需通过直通双绞线将该端口连接至其他交换机上除“Uplink端口”外的任意端口即可（注意，并不是Uplink端口的相互连接）。

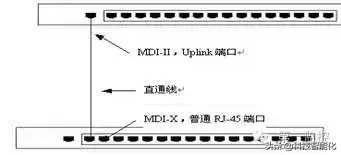

其连接示意如下图所示。
二、交换机和路由器怎么连接
1、设备连接方式。主路由器通过WAN端口连接光猫的宽带上网端口，假设光猫的IP地址是192.168.1.1，主路由器的IP地址是192.168.5.1;交换机的任意端口连接主无线路由器的LAN端口;下级无线路由器，即一层，二层，三层的路由器使用LAN端口连接到交换机，这点非常重要，不要使用WAN端口。
2、配置方式。主要涉及到一层，二层，三层路由器的设置；设备IP地址的配置，主要是为了方便对路由器进行管理，不配置也是可以的。配置的IP需要与主路由器（192.168.5.1）一个网段，比如192.168.5.2，192.168.5.3，192.168.5.4；关闭下级路由器，即一层，二层，三层路由器关闭DHCP服务，由主路由器（192.168.5.1）为家庭的用网终端自动分配IP地址。
3、关于设备的选择。主路由器和交换机作为网络的汇聚节点，要选择性能较好的设备；主路由器推荐使用全千兆无线路由器，即有线接口WAN端口和LAN端口要同时支持千兆交换机选择非网管的千兆交换机；汇聚节点选择千兆设备，对于组建千兆局域网非常方便，提供更高的内网速度。
三、交换机接路由器哪个口
交换机通常可以接在路由器的LAN口。
以下是
一、路由器的基本功能
路由器的主要功能是连接不同的网络，实现网络之间的通信。路由器拥有多个端口，包括WAN口和LAN口。其中，LAN口主要用于连接电脑、交换机等局域网设备。
二、交换机的连接方式
交换机是一种用于连接多个设备的网络设备，它可以根据需求连接路由器。当需要将交换机连接到路由器时，通常会将交换机的任意一个端口连接到路由器的LAN口。通过这种方式，交换机可以扩展路由器的网络接口，使得更多的设备能够连接到网络。
三、具体的连接方式
交换机连接到路由器的LAN口后，路由器会为交换机分配一个子网IP地址，这样交换机下的设备就可以通过该IP地址访问路由器，进而访问外部网络。此外，连接过程中可能需要进行一些网络配置，如设置IP地址池等，以确保网络正常运行。
总之，交换机通常接在路由器的LAN口，以扩展网络覆盖范围，方便更多设备接入网络。
