一、目的
1．将交换机划分2个VLAN
2．将交换机fa0/1,fa0/2,fa0/4划入VLAN2，fa0/3,fa0/5到fa0/8划入VLAN3，fa0/10配置成Trunk
3．将路由器的Fa0/0口与交换机fa0/10口连接，配置中继路由

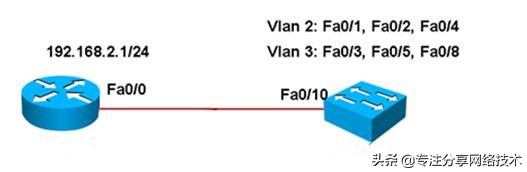

二、拓扑
三、步骤
1．交换机创建vlan
cisco1#configure terminal
cisco1(config)#vlan 2
cisco1(config-vlan)#name cisco
cisco1(config-vlan)#vlan 3
cisco1(config-vlan)#name cisco
2.把相应的端口划分到VLAN中
cisco1(config)#interface range fastEtherne 0/1 -2 , fastEthernet 0/4
注：使用关键字可以同时对多个接口做相同的设置。用短横线来表示范围。用逗号将不连续的接口隔开。
cisco1(config-if-range)#switchport mode access
cisco1(config-if-range)#switchport access vlan 2
注：定义接口的连接方式为access。将这些接口加入到vlan2中。
cisco 1(config-if-range)#interface range fastEthernet 0/3 , fastEthernet 0/5 -8
cisco1(config-if-range)#switchport mode access
cisco1(config-if-range)#switchport access vlan 3
3.查看VLAN信息
cisco1#show vlan brief
VLAN Name Status Ports
1 default active Fa0/9, Fa0/10, Fa0/11, Fa0/12
Fa0/13, Fa0/14, Fa0/15, Fa0/16
Fa0/17, Fa0/18, Fa0/19, Fa0/20
Fa0/21, Fa0/22, Fa0/23, Fa0/24
2 cisco active Fa0/1, Fa0/2, Fa0/4
3 cisco active Fa0/3, Fa0/5, Fa0/6, Fa0/7
Fa0/8
注：Fa0/1, Fa0/2, Fa0/4已加入到vlan 2中。Fa0/3, Fa0/5, Fa0/6, Fa0/7
Fa0/8加入到vlan 3中。
4．设置trunk端口
cisco1(config)#interface fastehternet0/10
cisco1(config-if)#switchport mode trunk
注：定义接口fa0/10的连接类型为trunk。
5.将做实验用的PC上配置 ip地址192.168.2.3 255.255.255.0。网关为192.168.2.1。然后将PC和路由器模拟的PC1分别与交换机的vlan2中的接口相连。
6.配置2600路由器
Router>enable
Router#conf t
Router(config)#hostname jiacenj
cisconj(config)#interface fastethernet 0/0
cisconj(config-if)#no ip address
cisconj(config-if)#no shutdown
cisconj(config-if)#exit
注：禁止物理接口的ip地址。
cisconj(config)#interface fastethernet 0/0.1
cisconj(config-subif)#encapsulation dot1q 2
cisconj(config-subif)#ip address 192.168.2.1 255.255.255.0
cisconj(config-subif)#exit
注：定义子接口fa0/0.1。将子接口封装成802.1Q的标准，并和vlan 2关联。配置vlan 2的网关地址。
cisconj(config)#interface fastethernet 0/0.2
cisconj(config-subif)#encapsulation dot1q 3
cisconj(config-subif)#ip address 192.168.3.1 255.255.255.0
cisconj(config-subif)#exit
注：定义子接口fa0/0.2。将子接口封装成802.1Q的标准。和vlan 3关联。配置vlan 3的网关地址。
7、用终端PC ping路由器上另外一个网段的网关地址，查看是否联通
C:\Documents and Settings\Administrator>ping 192.168.3.1
Pinging 192.168.2.2 with 32 bytes of data:
Reply from 192.168.2.2: bytes=32 time=2ms TTL=254
注：可以ping通到对端。
Reply from 192.168.2.2: bytes=32 time=2ms TTL=254
Reply from 192.168.2.2: bytes=32 time=2ms TTL=254
