一般网管型交换机，特别是三层交换机很多是用插拔式开关电源模块供电的。这些开关电源模块要求较高，价格也较贵。还是有一定的维修价值的，当然如果是对业务安全运行要求很高的地方，还是建议直接换新的吧。

图1是1块H3C5500网管型交换机的开关电源模块的电路板。前面有一篇文章我已经这块开关电源的电路板作过一些介绍，这块电路板上元件很紧凑，维修拆焊还是有点难度的。

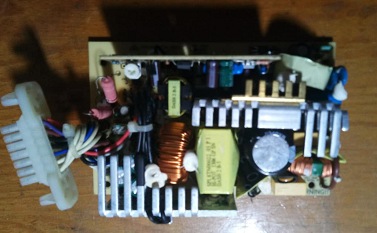

图1 电路板

正常情况下，这种开关电源模块从交换机上拔出来，12Ⅴ主电压是没有的，只有从红线输出1个5Ⅴ的待机电压，从单独一个开关变压器整流输出的。把这块电路板接上市电，用万用表直流电压档测待机电压，显示的数值只有2.2Ⅴ，这个电压太低而导致交换机主板上开机电路不能工作。如图2

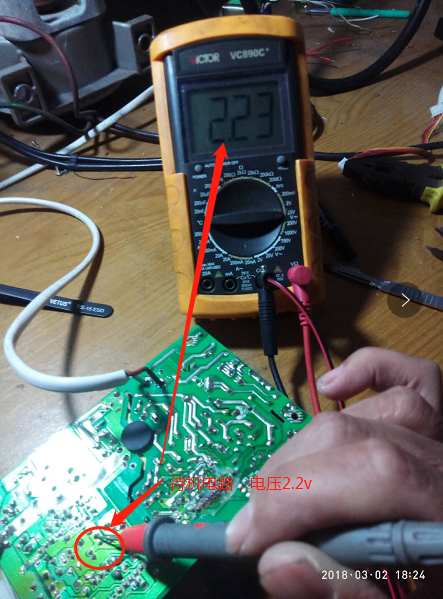

图2 测量待机电压

既然有待机电压，说明电源是起振的，本着先易后难的原则，先用万用表测量初级整流+300V电压有无问题，显示330V，如图3。那问题只能在开关变压器次级和反馈电路。

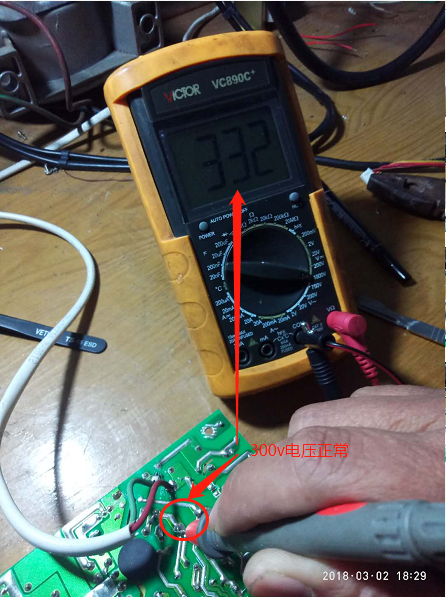

图3 初级300V电压

图4是这块电路板待机电压开关变压器次级电路，电压经二极管整流，电感电容滤波电阻分压输出5v电压，一路送给检测芯片WT7511第6脚检测，一路经一个电阻限流送给交换机主板开机电路。

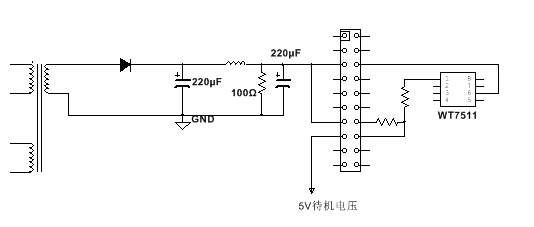

图4 次级5V待机电压电路

如果是次级原因，从图4电路看出，最可能是2只滤波电容容量变小了，拆下2只电容，外观无问题，用万用表电容档测其容量，已基本无容量。如图5、6

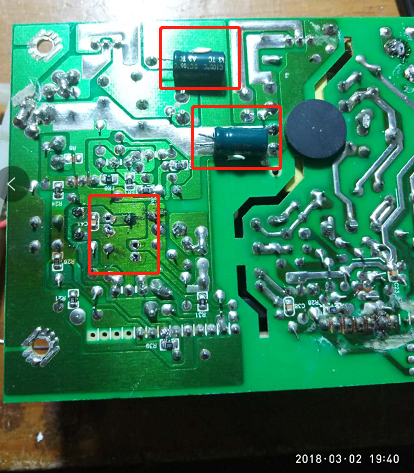

图5 坏电容

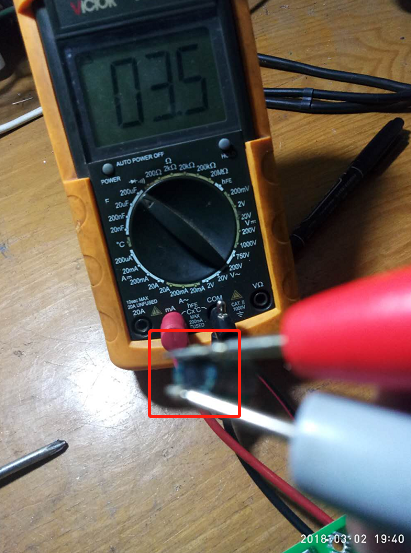

图6 电容测量

把2只电容换掉，待机电压恢复正常5V。如图7

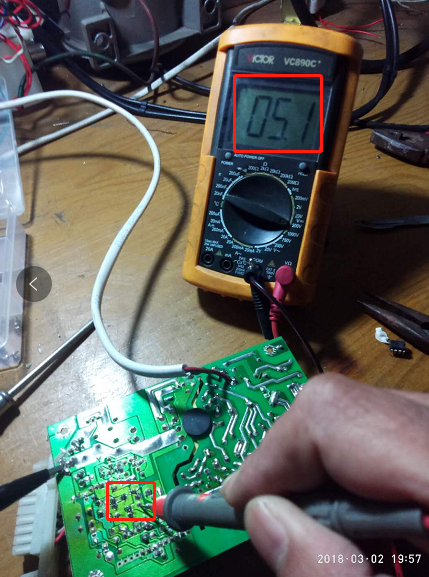

图7 5V电压正常了
