前言
如果一个办公网络中电脑非常多，经常出现网络冲突怎么办？如何彻底的解决这样的问题呢？有没有好的办法？
正文
企业网通用的网络类型为以太网，是一种基于CSMA/CD（Carrier Sense Multiple Access/Collision Detection）的共享通讯介质的数据网络通讯技术。当主机数目较多时会导致冲突严重、广播泛滥、性能显著下降甚至造成网络不可用等问题。通过交换机实现LAN互连虽然可以解决冲突严重的问题，但仍然不能隔离广播报文和提升网络质量。
在这种情况下出现了VLAN技术，这种技术可以把一个LAN划分成多个逻辑的VLAN，每个VLAN是一个广播域，VLAN内的主机间通信就和在一个LAN内一样，而VLAN间则不能直接互通，这样，广播报文就被限制在一个VLAN内。

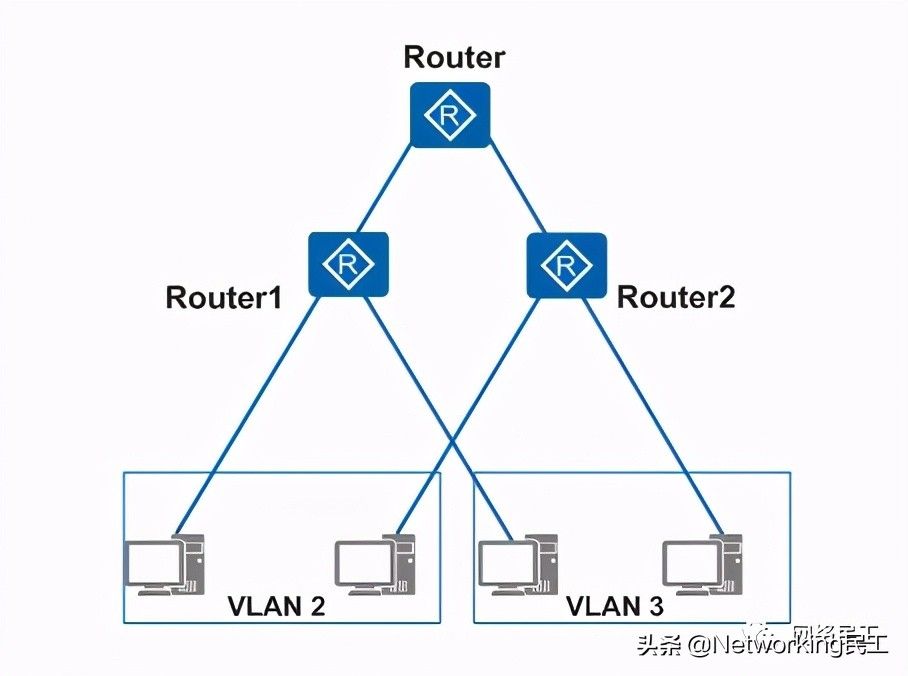

上图是一个典型的VLAN应用组网图。两台设备Router1和Router2放置在不同的地点，比如写字楼的不同楼层。每台设备分别连接两台计算机，它们分别属于两个不同的VLAN，比如不同的企业客户。
使用VLAN能给用户带来以下受益：
- 限制广播域：广播域被限制在一个VLAN内，节省了带宽，提高了网络处理能力。
- 增强局域网的安全性：不同VLAN内的报文在传输时是相互隔离的，即一个VLAN内的用户不能和其它VLAN内的用户直接通信。
- 提高了网络的健壮性：故障被限制在一个VLAN内，本VLAN内的故障不会影响其他VLAN的正常工作。
- 灵活构建虚拟工作组：用VLAN可以划分不同的用户到不同的工作组，同一工作组的用户也不必局限于某一固定的物理范围，网络构建和维护更方便灵活。
VLAN原理描述
01 VLAN标签
要使设备能够分辨不同VLAN的报文，需要在报文中添加标识VLAN信息的字段。IEEE 802.1Q协议规定，在以太网数据帧的目的MAC地址和源MAC地址字段之后、协议类型字段之前加入4个字节的VLAN标签（又称VLAN Tag，简称Tag），用以标识VLAN信息。
在一个VLAN交换网络中，以太网帧主要有以下两种形式：
- 有标记帧（Tagged帧）：加入了4字节VLAN标签的帧。
- 无标记帧（Untagged帧）：原始的、未加入4字节VLAN标签的帧。
常用设备中：
- 用户主机、服务器、Hub只能收发Untagged帧。
- 交换机、路由器和AC既能收发Tagged帧，也能收发Untagged帧。
- 语音终端、AP等设备可以同时收发一个Tagged帧和一个Untagged帧。
- 为了提高处理效率，设备内部处理的数据帧一律都是Tagged帧。
02 链路类型和接口类型
设备内部处理的数据帧一律都带有VLAN标签，而现网中的设备有些只会收发Untagged帧，要与这些设备交互，就需要接口能够识别Untagged帧并在收发时给帧添加、剥除VLAN标签。同时，现网中属于同一个VLAN的用户可能会被连接在不同的设备上，且跨越设备的VLAN可能不止一个，如果需要用户间的互通，就需要设备间的接口能够同时识别和发送多个VLAN的数据帧。
为了适应不同的连接和组网，设备定义了Access接口、Trunk接口和Hybrid接口3种接口类型，以及接入链路（Access Link）和干道链路（Trunk Link）两种链路类型，如图所示。
链路类型根据链路中需要承载的VLAN数目的不同，以太网链路分为：
- 接入链路接入链路只可以承载1个VLAN的数据帧，用于连接设备和用户终端（如用户主机、服务器等）。通常情况下，用户终端并不需要知道自己属于哪个VLAN，也不能识别带有Tag的帧，所以在接入链路上传输的帧都是Untagged帧。
- 干道链路干道链路可以承载多个不同VLAN的数据帧，用于设备间互连。为了保证其它网络设备能够正确识别数据帧中的VLAN信息，在干道链路上传输的数据帧必须都打上Tag。
接口类型根据接口连接对象以及对收发数据帧处理的不同，以太网接口分为：
- Access接口Access接口一般用于和不能识别Tag的用户终端（如用户主机、服务器等）相连，或者不需要区分不同VLAN成员时使用。它只能收发Untagged帧，且只能为Untagged帧添加唯一VLAN的Tag。
- Trunk接口Trunk接口一般用于连接交换机、路由器、AP以及可同时收发Tagged帧和Untagged帧的语音终端。它可以允许多个VLAN的帧带Tag通过，但只允许一个VLAN的帧从该类接口上发出时不带Tag（即剥除Tag）。
VLAN应用场景
01 通过划分VLAN实现用户二层隔离

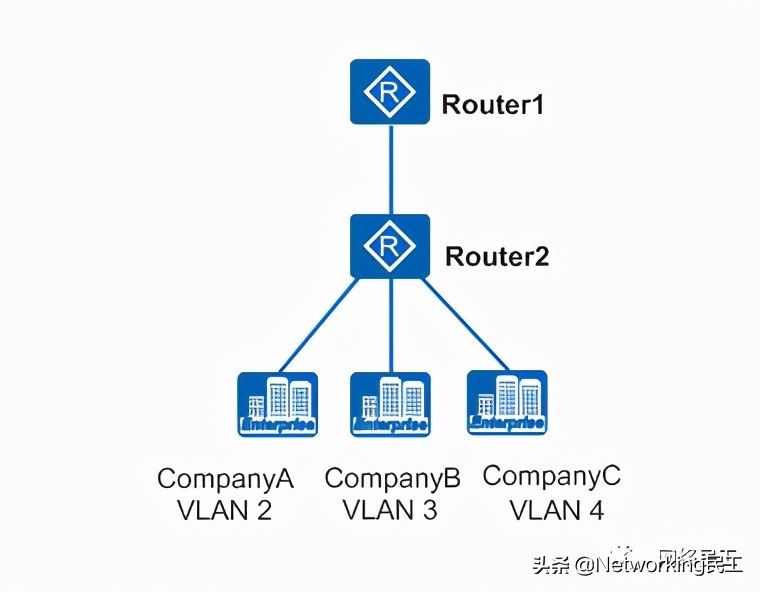

如图所示，某商务楼内有多家公司，为了降低成本，多家公司共用网络资源，各公司分别连接到设备Router2的不同接口，并通过统一的出口访问Internet。
为了保证各公司业务的独立和安全，可将每个公司所连接的接口划分到不同的VLAN，实现公司间业务数据的完全隔离。可以认为每个公司拥有独立的“虚拟路由器”，每个VLAN就是一个“虚拟工作组”。
02 通过VLANIF实现VLAN间三层互访
根据属于不同VLAN的用户互通时需要跨越的三层设备数，通过VLANIF实现VLAN间三层互访主要有两种场景：同设备三层互访和跨设备三层互访。
A、同设备三层互访

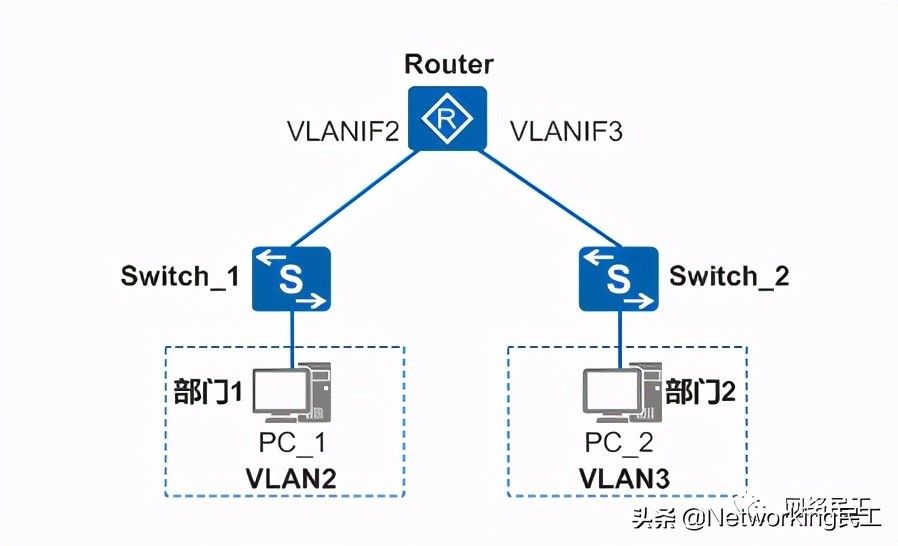

如图所示，某小型公司的部门1和部门2分别通过二层交换机接入到一台路由器，所属VLAN分别为VLAN2和VLAN3，部门1和部门2的用户互通时，需要经过一台路由器。
可在Switch_1和Switch_2上划分VLAN并将VLAN透传到Router上，然后在Router上为每个VLAN配置一个VLANIF接口，实现VLAN2和VLAN3间的路由。
B、跨设备三层互访

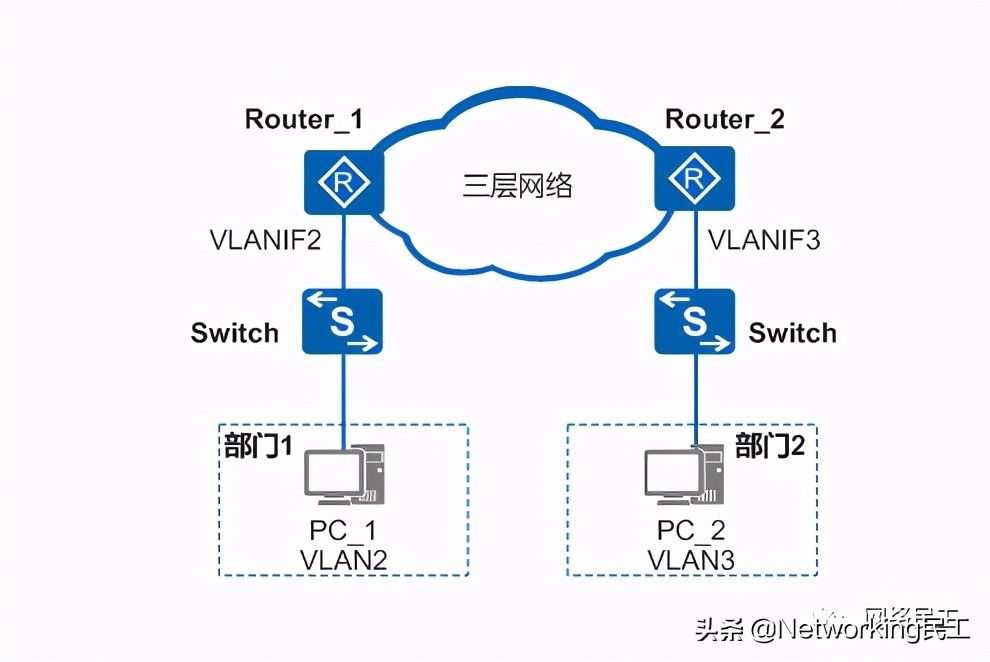

如图所示，某大中型公司的部门1和部门2之间跨越两台或多台路由器，所属VLAN分别为VLAN2和VLAN3，部门1和部门2的用户互通时，需要经过两台或多台路由器。
可在Switch上划分VLAN并将VLAN透传到Router_1和Router_2；在Router_1和Router_2上为每个用户VLAN配置一个VLANIF接口，并为互联VLAN配置VLANIF接口；在其他三层设备上为互联VLAN配置VLANIF接口。除此以外，还需要在Router_1和上Router_2之间配置静态路由或运行动态路由协议（跨两台以上设备时，建议运行动态路由协议）。
VLAN配置举例
01 配置划分VLAN示例
A、组网需求

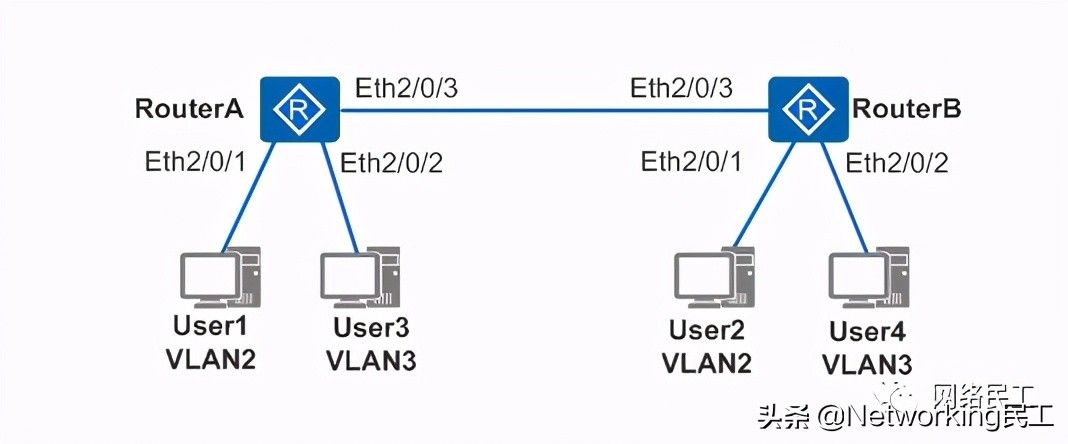

如图所示，某企业的设备连接有很多用户，且相同业务用户通过不同的设备接入企业网络。
为了通信的安全性，同时为了避免广播风暴，企业希望业务相同用户之间可以互相访问，业务不同用户不能直接访问。
可以在设备上配置基于接口划分VLAN，把业务相同的用户连接的接口划分到同一VLAN。这样属于不同VLAN的用户不能直接进行二层通信，同一VLAN内的用户可以直接互相通信。
B、配置思路
采用如下的思路配置VLAN：
- 创建VLAN并将连接用户的接口加入VLAN，实现不同业务用户之间的二层流量隔离。
- 配置RouterA和RouterB之间的链路类型及通过的VLAN，实现相同业务用户通过RouterA和RouterB通信。
3、操作步骤
- 在RouterA创建VLAN2和VLAN3，并将连接用户的接口分别加入VLAN。RouterB的配置与RouterA类似，不再赘述。
- 配置RouterA上与RouterB连接的接口类型及通过的VLAN。RouterB的配置与RouterA类似，不再赘述。
[RouterA] interface ethernet 2/0/3[RouterA-Ethernet2/0/3] port link-type trunk[RouterA-Ethernet2/0/3] port trunk allow-pass vlan 2 3
- 验证配置结果
# 将User1和User2配置在一个网段，比如192.168.100.0/24；将User3和User4配置在一个网段，比如192.168.200.0/24。
# User1和User2能够互相Ping通，但是均不能Ping通User3和User4。User3和User4能够互相Ping通，但是均不能Ping通User1和User2。
02 配置通过同设备VLAN间通信示例
1、组网需求
企业的不同用户拥有相同的业务，且位于不同的网段。现在相同业务的用户所属的VLAN不相同，需要实现不同VLAN中的用户相互通信。

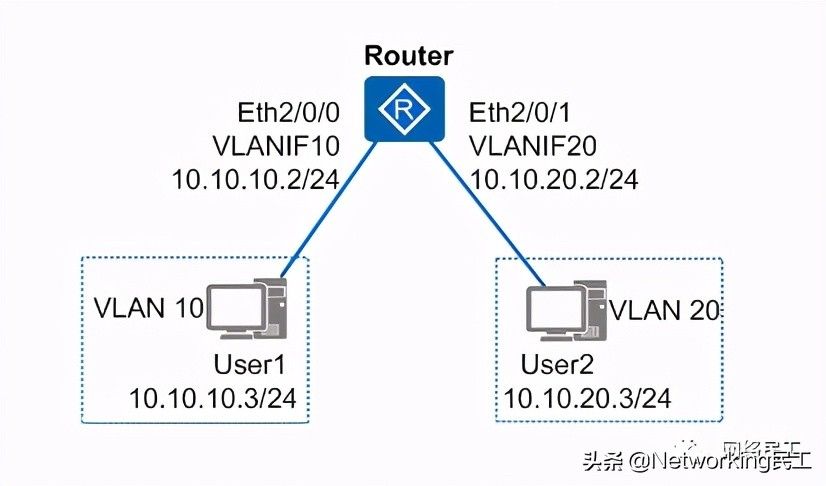

如图所示，User1和User2中拥有相同的业务，但是属于不同的VLAN且位于不同的网段。现需要实现User1和User2互通。
2、配置思路
采用如下的思路配置VLAN间通过VLANIF接口通信：
- 创建VLAN，确定用户所属的VLAN。
- 配置接口加入VLAN，允许用户所属的VLAN通过当前接口。
- 创建VLANIF接口并配置IP地址，实现三层互通。
3、操作步骤
- 配置Router
# 创建VLAN
# 配置接口加入VLAN
[Router] interface ethernet 2/0/0[Router-Ethernet2/0/0] port link-type access[Router-Ethernet2/0/0] port default vlan 10[Router-Ethernet2/0/0] quit[Router] interface ethernet 2/0/1[Router-Ethernet2/0/1] port link-type access[Router-Ethernet2/0/1] port default vlan 20[Router-Ethernet2/0/1] quit
# 配置VLANIF接口的IP地址
[Router] interface vlanif 10[Router-Vlanif10] ip address 10.10.10.2 24[Router-Vlanif10] quit[Router] interface vlanif 20[Router-Vlanif20] ip address 10.10.20.2 24[Router-Vlanif20] quit
- 验证配置结果
# 在VLAN10中的User1主机上配置IP地址为10.10.10.3/24，缺省网关为VLANIF10接口的IP地址10.10.10.2/24。
# 在VLAN20中的User2主机上配置IP地址为10.10.20.3/24，缺省网关为VLANIF20接口的IP地址10.10.20.2/24。
# 配置完成后，VLAN10内的User1与VLAN20内的User2能够相互访问。
