一、二请问层交换机如何接路由器上外网

如果家用路由器要接交换机A的话，交换机A基本上没啥好搞，从下面的PC动手吧

例如你家用路由器的内网网段为192.168.1.0/24
1、PC手动配置192.168.1.0/24网段的IP，网关设192.168.1.1(路由器的内网IP)
2、PC多配置一个192.168.170.0/24网段的IP，不要设网关
3、PC上配置服务器10.56.9.X/24 的静态路由，下一跳指向192.168.170.254

二、路由器和二层交换机之间是如何通信

源IP和目的IP 在整个过程中都是不变的。
改变的是源MAC和目的MAC。 源mac每经过一个路由设备（路由器等），就会被设备改为自身的mac再发出去。收到时是上一个设备的mac，发出去时是自己的mac；目的mac也类似，改为下一个经过的设备的mac。收到时是自己的mac，发出去时是下一个设备的mac。

E交换机发送给路由器S0的时候这次数据包的源IP是192.168.0.2 ，目的IP是172.16.0.2，源mac a 和目的MAC e；
从路由器S1口发送给交换机F时，源IP是192.168.0.2 ，目的IP是172.16.0.2，源MAC f 目的MAC c

源IP是192.168.0.2 ，目的IP是172.16.0.2，
源mac f 目的mac c

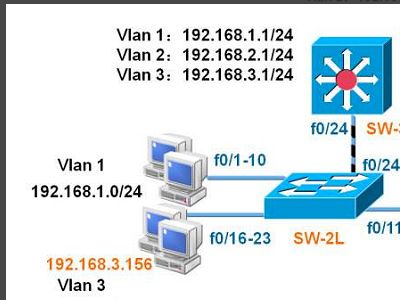

三、二层交换机接三层路由器

1、首先计算机PC0配置：IP地址：192.168.1.2.子网掩码：255.255.255.0.

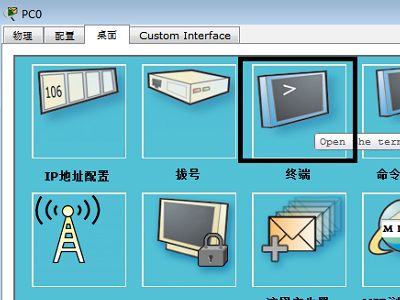

2、PC0桌面上的终端配置交换机过程，先点击终端。

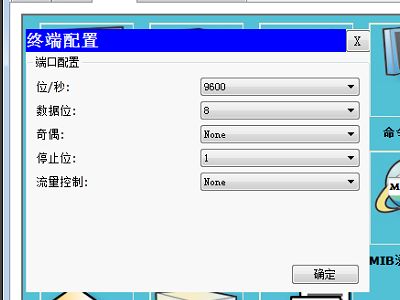

3、然后PC0桌面上的终端配置交换机过程，程序2.

4、接着PC0桌面上的终端配置交换机过程，程序3.

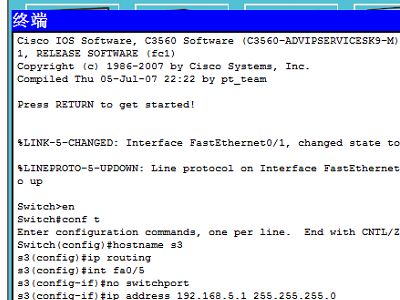

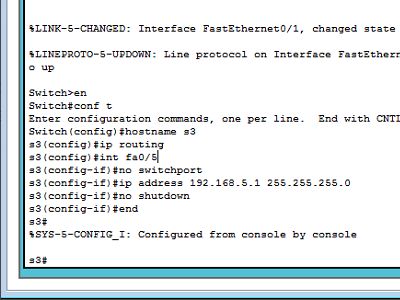

5、通过终端配置交换机。Switch>enSwitch#conf tSwitch(config)#hostname s3 给交换机改名s3(config)#ip routing开启路由功能。

6、三层交换机，就设置完成了。
