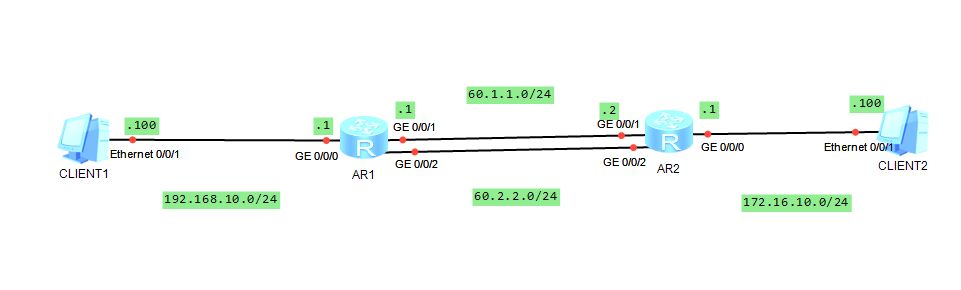

一、拓扑图
二、配置
2.1 R1上配置

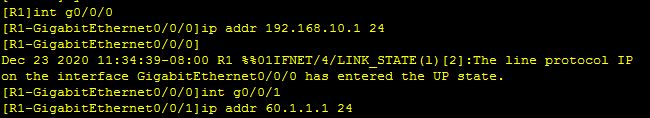

[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]ip addr 192.168.10.1 24
[R1-GigabitEthernet0/0/0]int g0/0/1
[R1-GigabitEthernet0/0/1]ip addr 60.1.1.1 24
[R1-GigabitEthernet0/0/1]int g0/0/2
[R1-GigabitEthernet0/0/2]ip addr 60.2.2.1 24

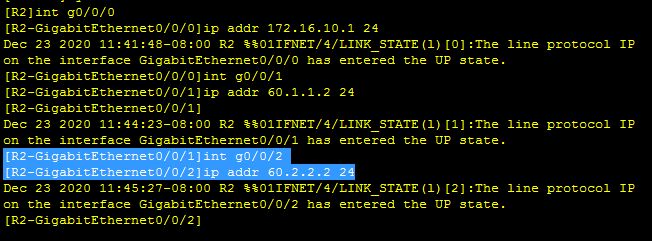

2.2在R2上配置
[R2]int g0/0/0
[R2-GigabitEthernet0/0/0]ip addr 172.16.10.1 24
[R2-GigabitEthernet0/0/0]int g0/0/1
[R2-GigabitEthernet0/0/1]ip addr 60.1.1.2 24
[R2-GigabitEthernet0/0/1]int g0/0/2
[R2-GigabitEthernet0/0/2]ip addr 60.2.2.2 24
2.3在R1上配置两条到172.16.10.0网段的路由
[R1]ip route-static 172.16.10.0 24 60.1.1.2
[R1]ip route-static 172.16.10.0 24 60.2.2.2

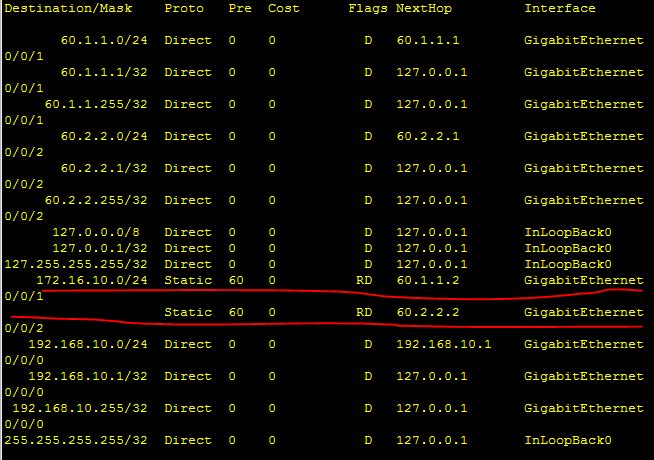

[R1]disp ip routing-table
2.4同理在R2上配置两条到192.168.10.0网段的路由
[R2]ip route-static 192.168.10.0 24 60.1.1.1
[R2]ip route-static 192.168.10.0 24 60.2.2.1

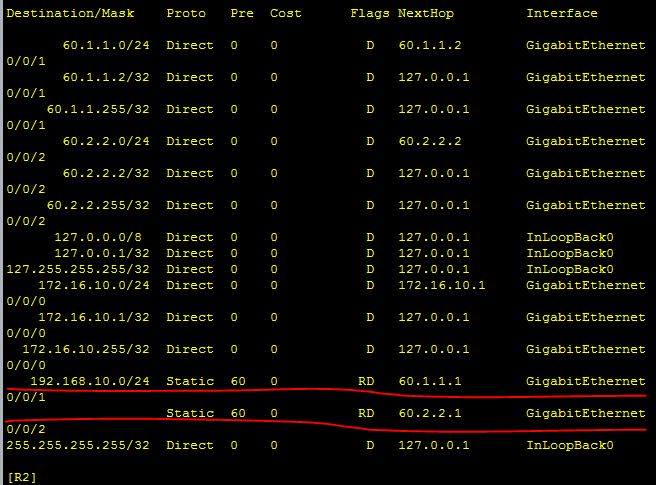

[R2]dis ip rout
三、静态路由备份过程
现在假设60.2.2.0/24所在网段的接口g0/0/2是主路由，也就是我们日常用的路由。
3.1在R1上删除60.1.1.2路由，模拟这条链路断掉。
[R1]undo ip route-static 172.16.10.0 24 60.1.1.2

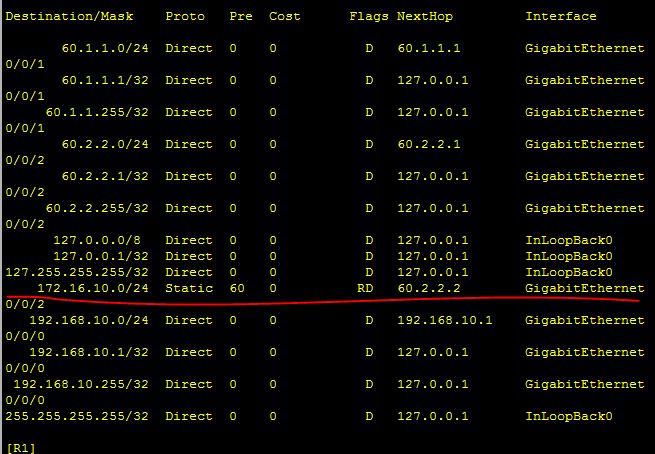

[R1]disp ip routing-table
由上图知悉，现在R1上只有一条路由。
3.2在R2上删除60.1.1.1接口的路由
[R2]undo ip route-static 192.168.10.0 255.255.255.0 60.1.1.1

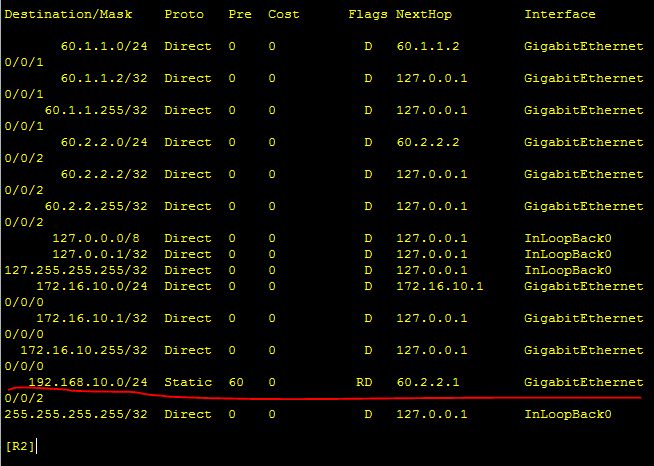

[R2]disp th
由上图知悉，现在R2上只有一条路由，下一跳是60.2.2.1
3.3配置静态路由，实现备份功能
3.3.1在R1上配置
[R1]ip route-static 172.16.10.0 24 60.1.1.2 preference 65
preference数值越小越优选,这里配置65是要比静态路由默认的60要大。
此时在R1的路由表中是看不到刚才配置的这条路由。

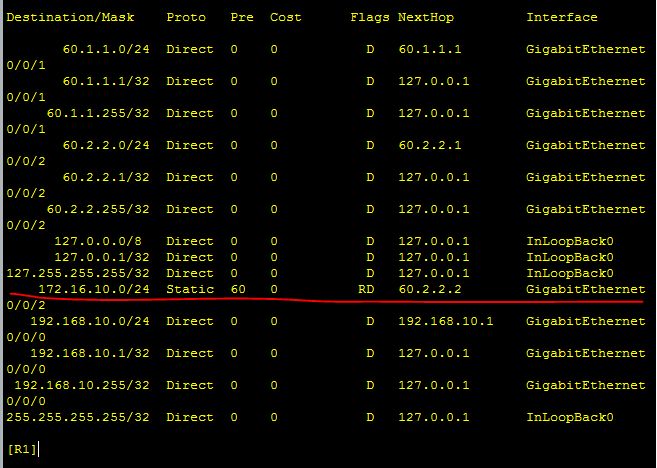

[R1]dis ip routing-table
3.3.2在R1上查询

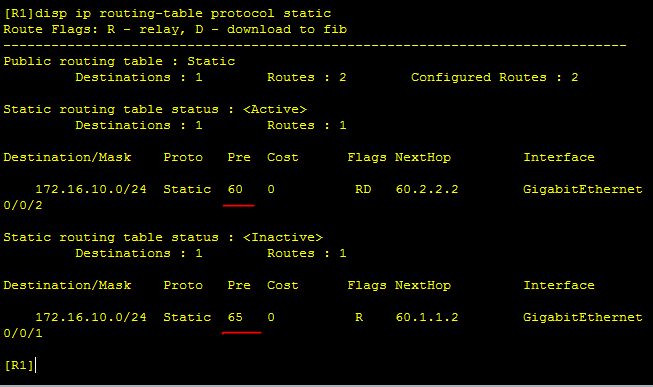

[R1]disp ip routing-table protocol static
优先级只在本地生效，我们看到有两条，一条是Active,优先级是60，另外一条是Inactive,优先级是65.
3.3.3同理在R2上配置备份路由
[R2]ip route-static 192.168.10.0 24 60.1.1.1 preference 65

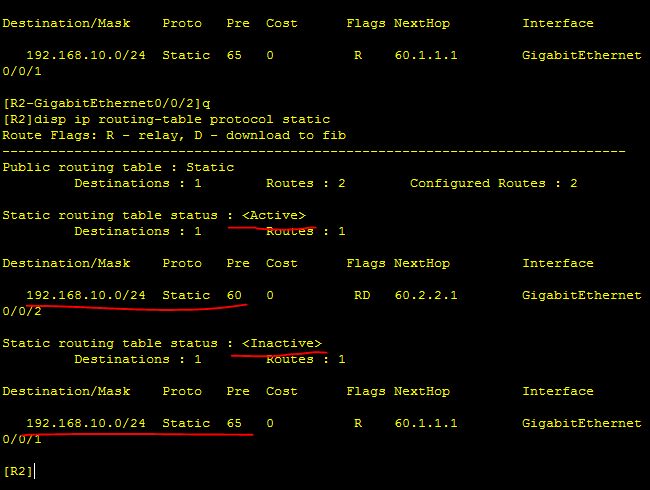

3.3.4在R2上查询
[R2]disp ip routing-table protocol static

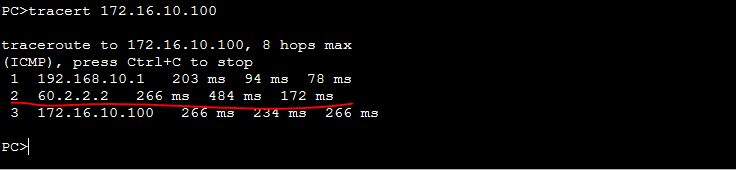

正常情况下在pc1上用tracert命令到PC2的172.16.10.100，如下图
PC>tracert 172.16.10.100
PC1到PC2都走的是60.2.2.2这条链路，并且路由表中也只有一条链路

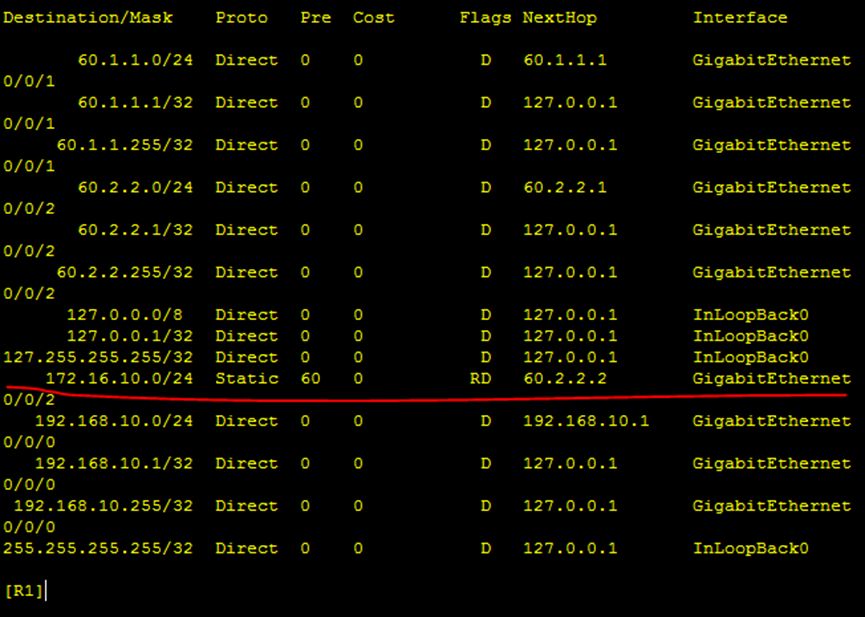

disp ip routing-table
3.4验证路由备份
3.4.1此时在R1上把接口g0/0/2,下一跳是60.2.2.2的链路down掉

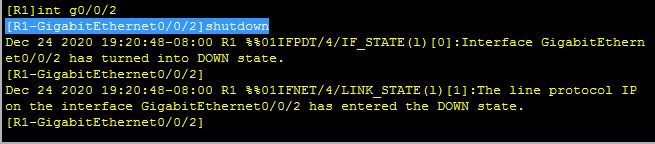

[R1]int g0/0/2
[R1-GigabitEthernet0/0/2]shutdown

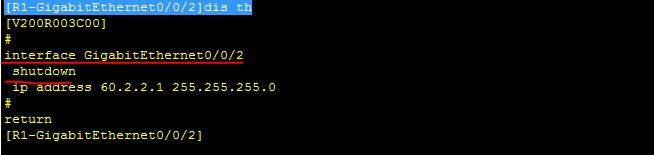

[R1-GigabitEthernet0/0/2]dis th
由上图知悉，该接口已经down掉

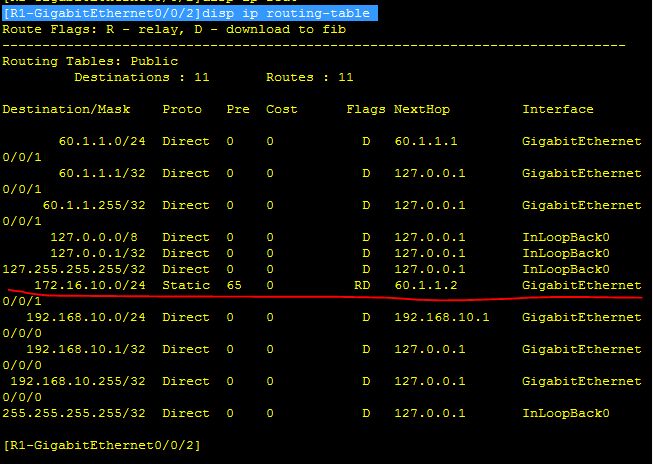

[R1-GigabitEthernet0/0/2]disp ip routing-table
由上图知悉出现另外一条路由，优先级为65

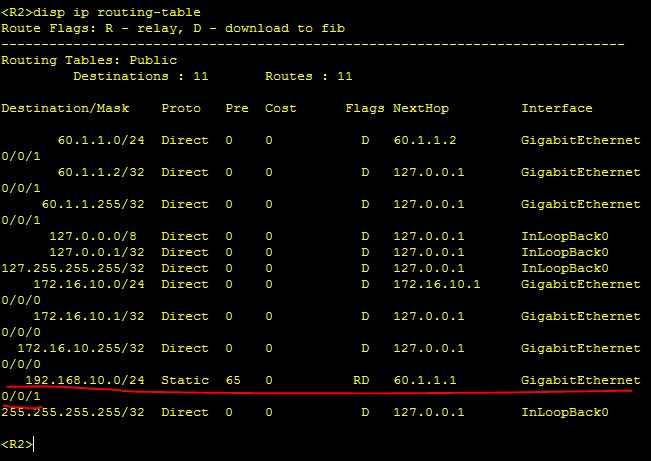

在R2上显示路由表
disp ip routing-table
由上图知悉，R2上出现了优先级为65的路由。
此时验证从PC1到PC2经过的路径

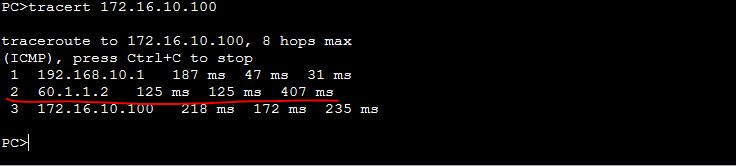

PC>tracert 172.16.10.100
此时PC1到达PC2的时候，走了60.1.1.2这条路由。
3.5 恢复断掉的路由
如果60.2.2.2这条链路修复，那么，默认路由会自动切换回来
[R1]int g0/0/2
[R1-GigabitEthernet0/0/2]undo shutdown

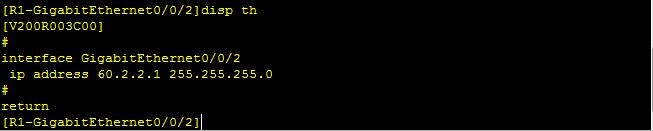

[R1-GigabitEthernet0/0/2]disp th
由上图可知，R1上的接口g0/0/2恢复

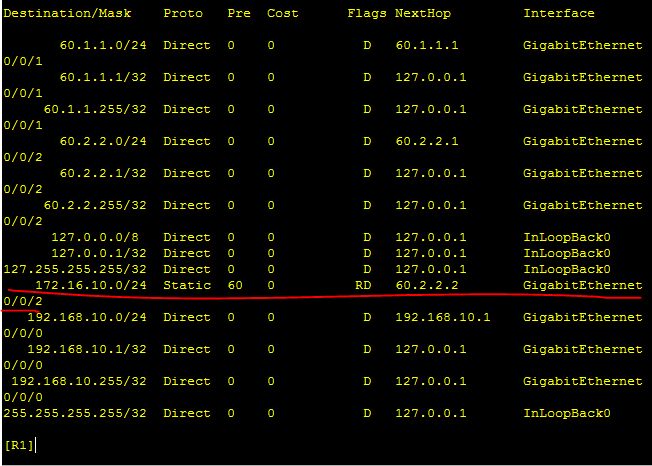

[R1]disp ip routing-table
由上图知悉，指向172.16.10.0/24网段的60.2.2.2路由又恢复了。
在PC1上执行命令

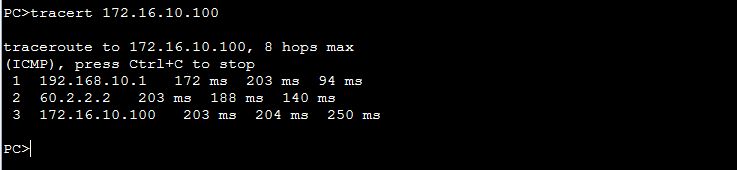

PC>tracert 172.16.10.100
由上图知悉，PC1到PC2经过的路由是60.2.2.2这个接口。
四、结论
这就是静态路由器备份，日常使用主要链路，当主要链路中断的时候，备份链路自动接替继续使用，整个业务不中断，一旦主要链路恢复，继续用主要链路。
静态路由最后的配置如下。
[R1]disp cu
重点：两条路由的目的地相同，两条路由的下一跳不同，备份路由的pre值一定大于60，这是比较简单的静态路由配置。
