标题：【好玩的网络-第8期】宽带师傅是如何解决你们家上网和IPTV同时使用的问题？别墅网络覆盖有线回程？单线复用（上）！

简介：

1）单线复用起因，一根网线承载上网和IPTV业务

小户型：客厅上网+IPTV 冲突？

大户型&别墅：家里太大，无线信号覆盖不到？

2）简单认识网线and常见网线误区

网线水晶头接法，T-568B线序以及记忆方法

3）8芯网线分4芯(每个水晶头只接4根线)，单线复用方法

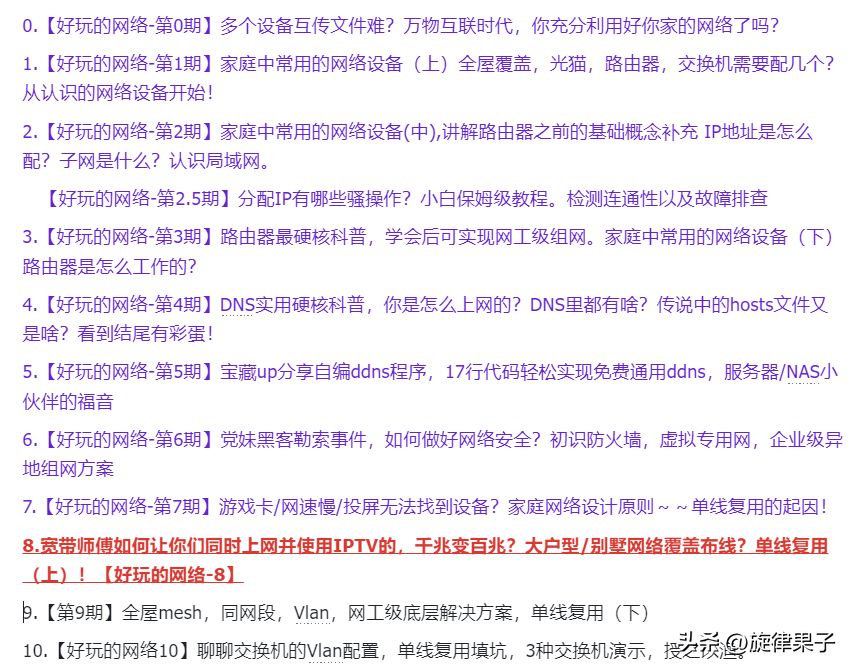

本系列视频/图文（欢迎关注博主，一起学习网络知识！）

---

大家好，我是旋律果子。上一期，我们讲了最优化组网方案（）。

这一期，我们接着讲讲会遇到的问题以及解决方案。

1.小户型：客厅上网+IPTV 冲突？

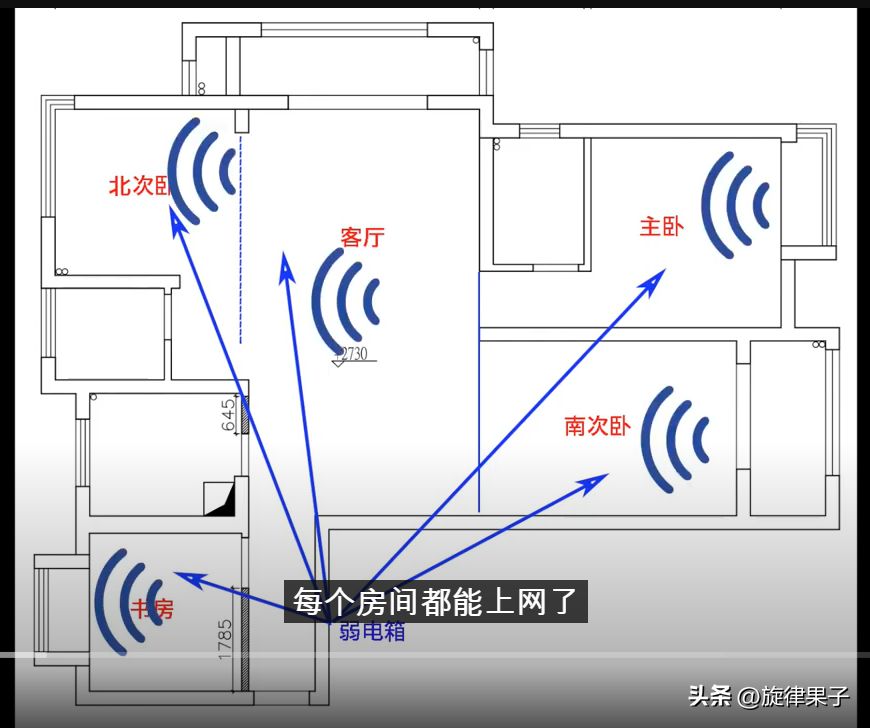

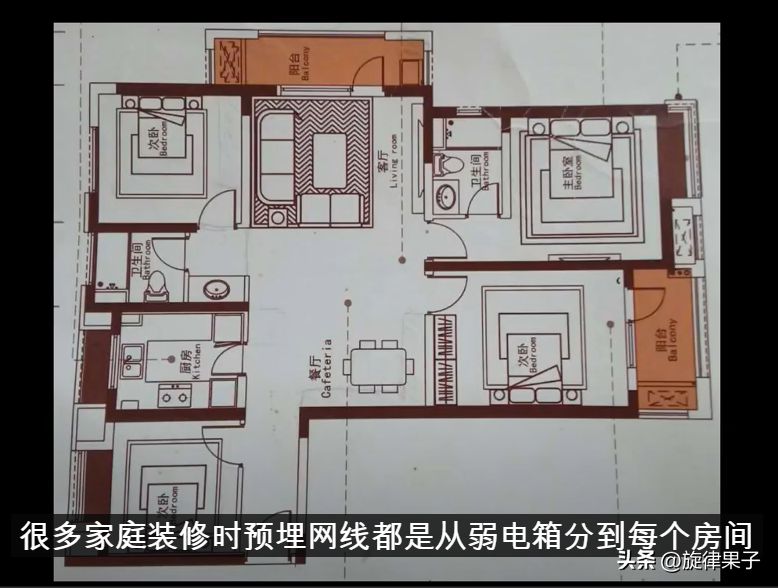

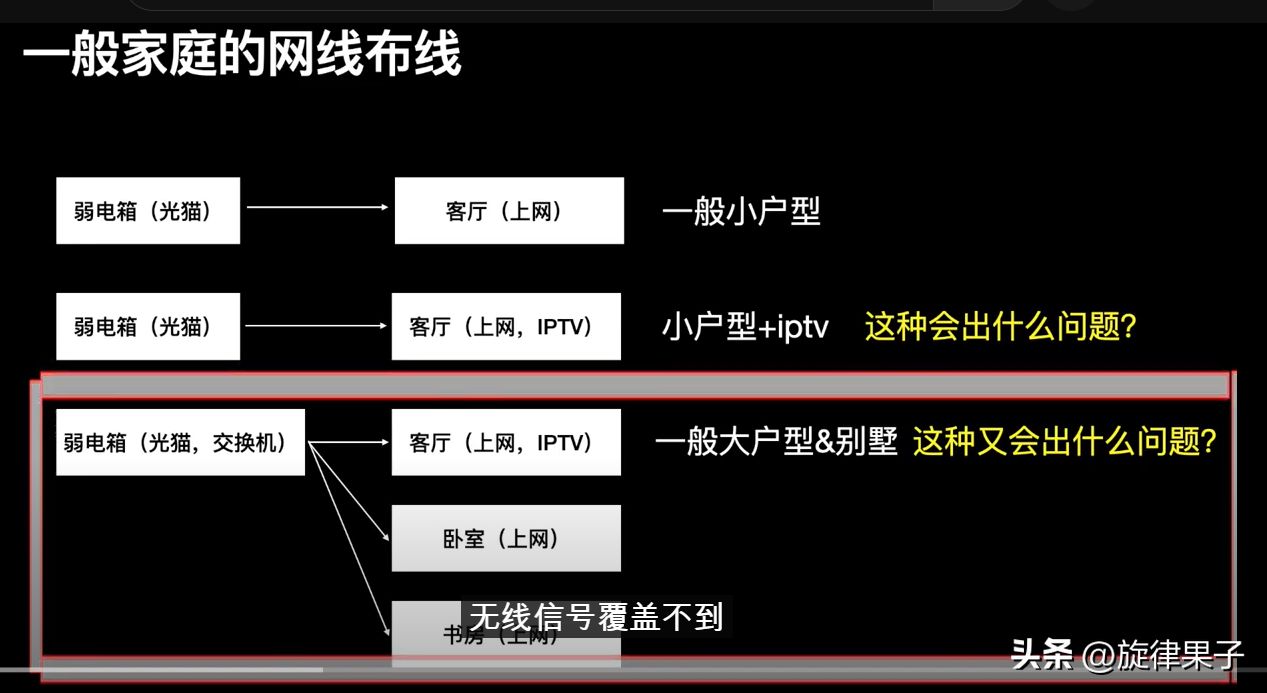

很多家庭装修时预埋网线都是从弱电箱分到每个房间，

网线结构是这样的星形结构，

装修的时候也感觉特别完美，每个房间都能上网了。

结果到安装宽带的时候却傻眼了。师傅告诉你，

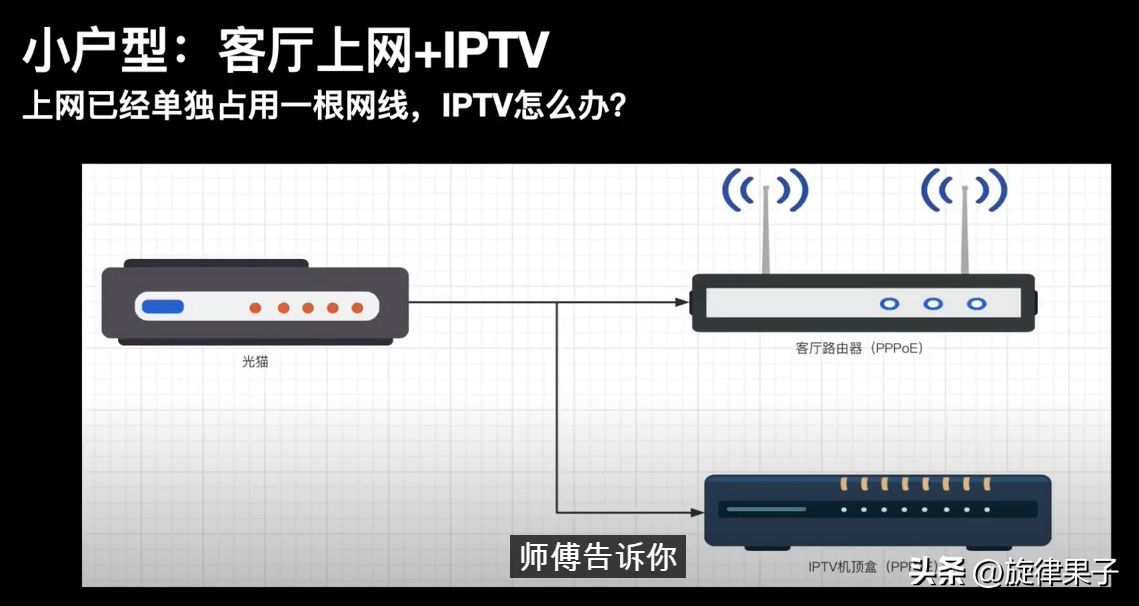

想装iptv，iptv机顶盒必须使用网线直连光猫。

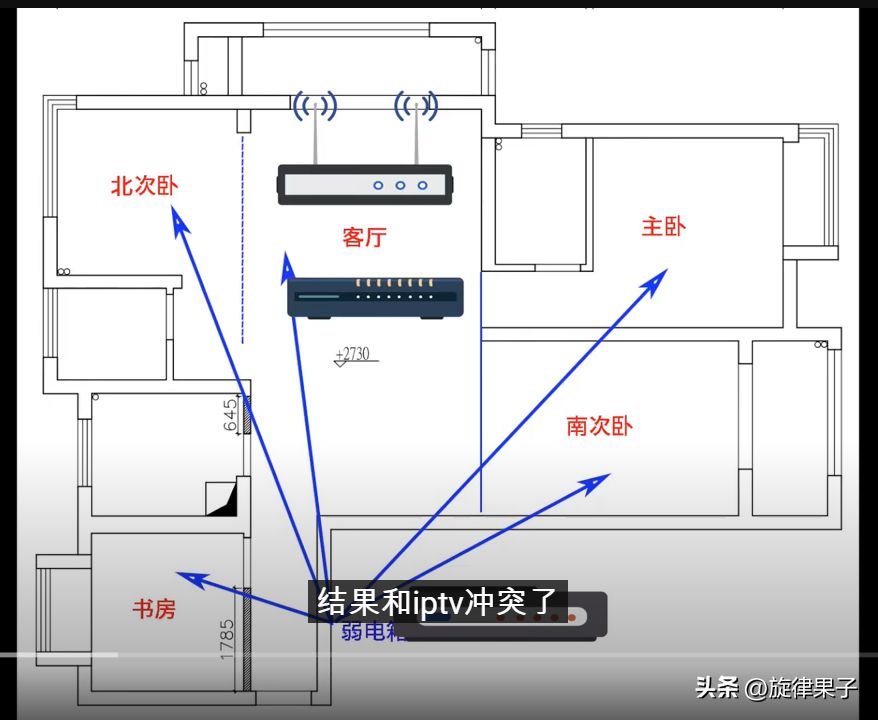

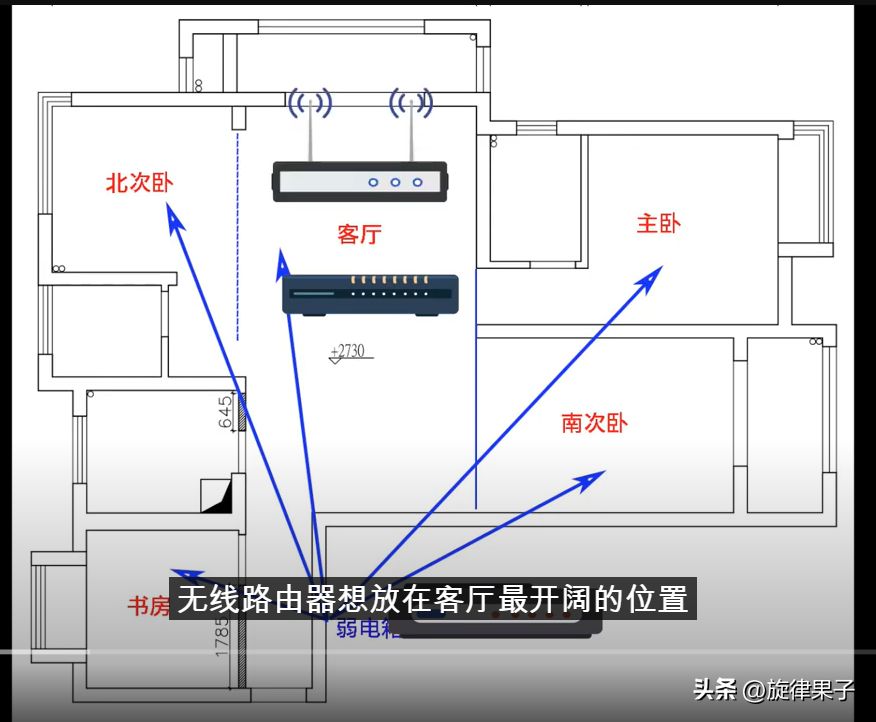

无线路由器想放客厅最开阔的位置，

结果和iptv冲突了。

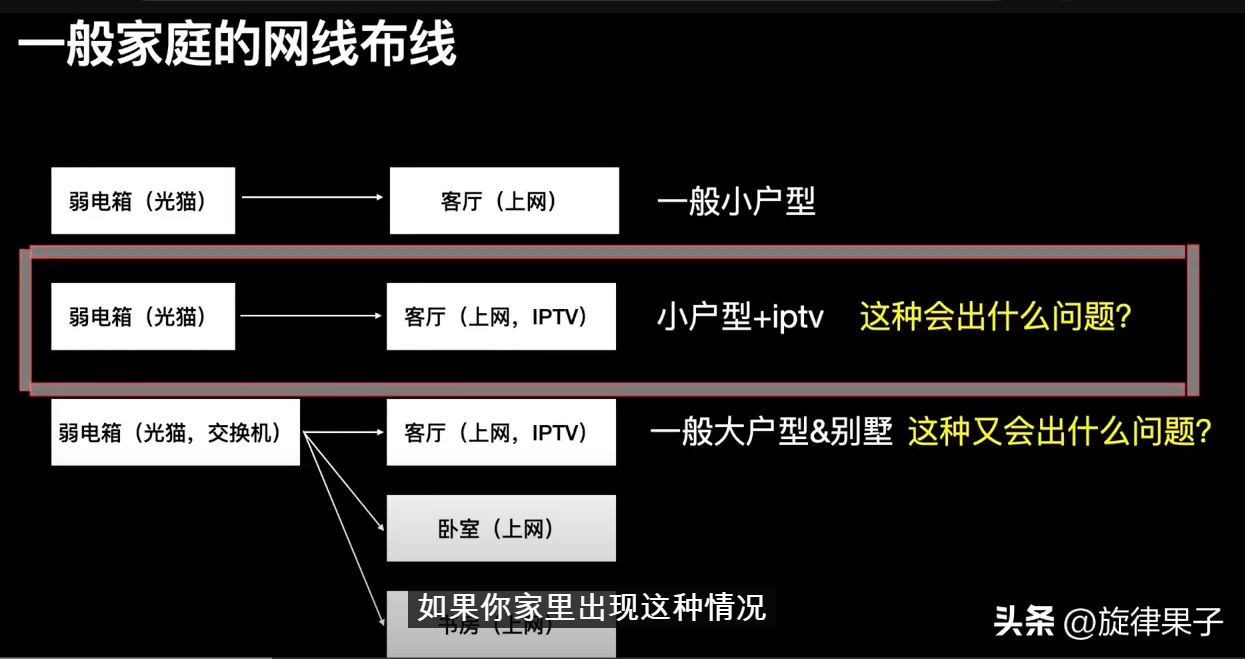

如果你家里出现这种情况，请在评论区留言.

2.大户型&别墅：家里太大，无线信号覆盖不到？

另外一种情况就是，家里太大，多个地方都需要上网，无线信号覆盖不到。

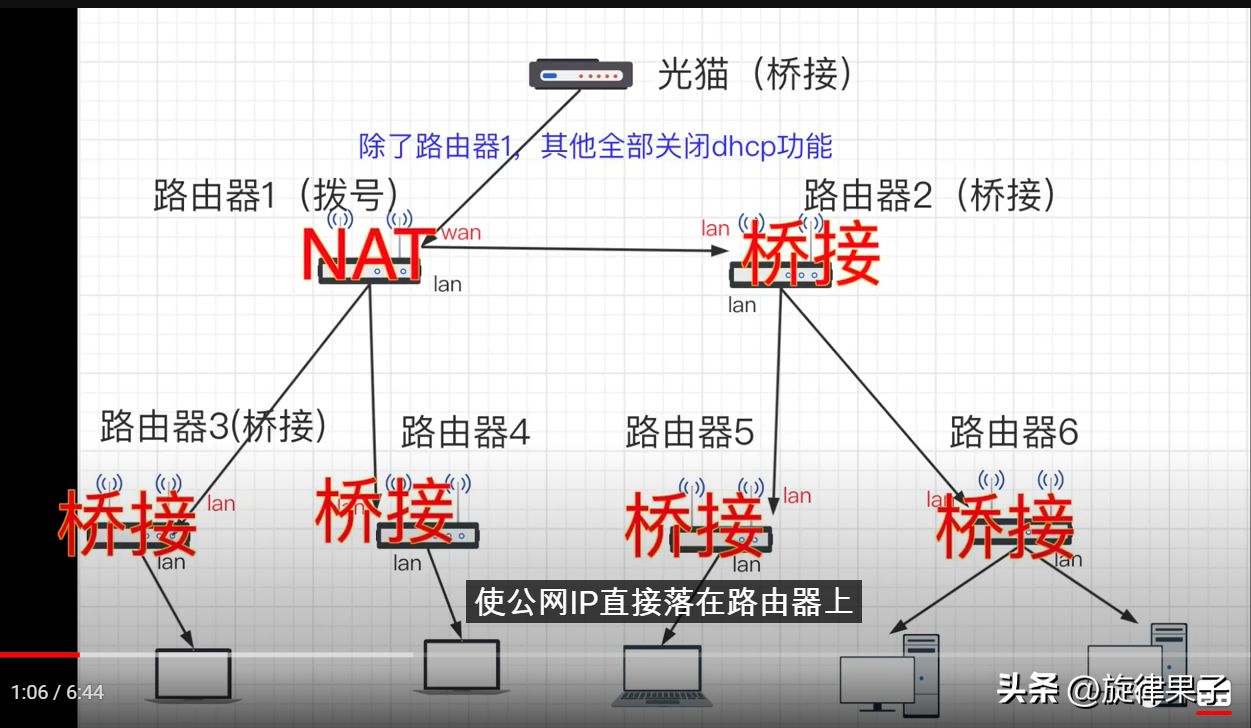

我们之前也讲过，最好使用路由器拨号，使公网IP直接落到路由器上，

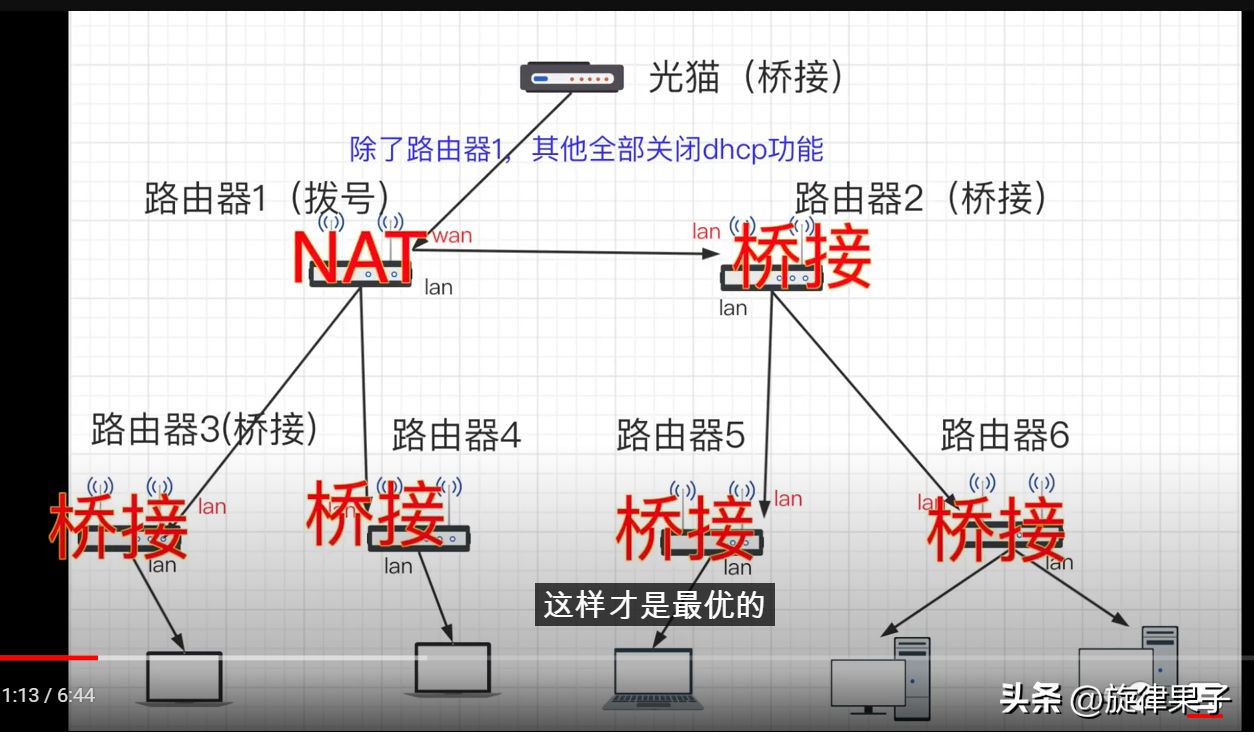

并且保证整个家庭中只有一个网段，只有一层nat，这样才是最优的。

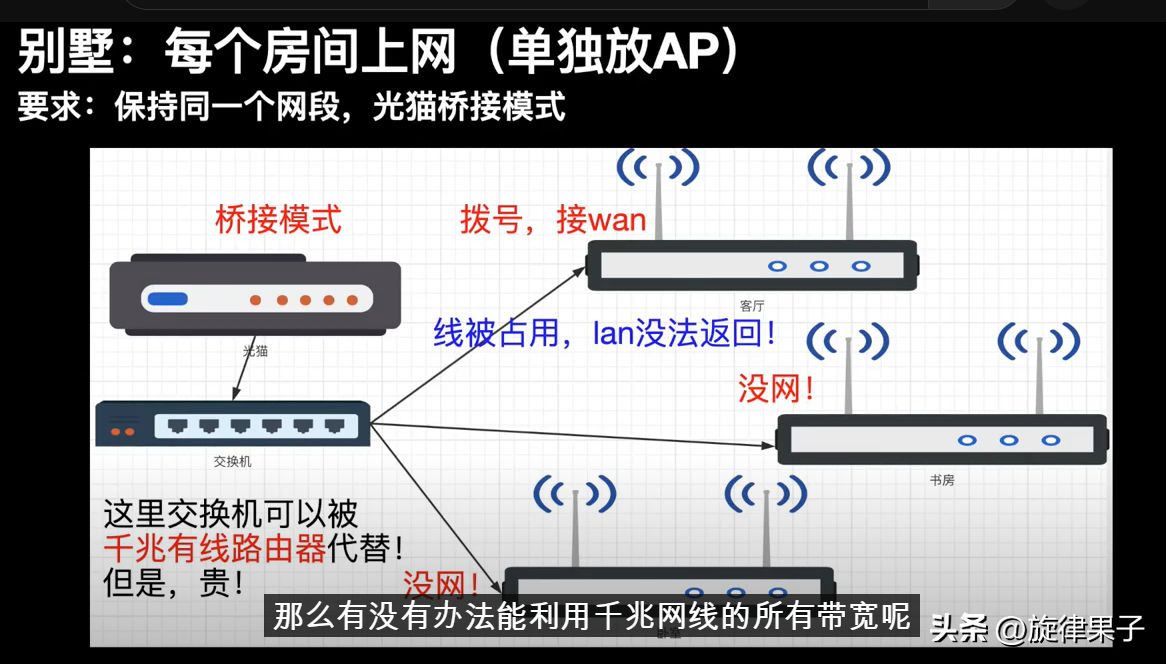

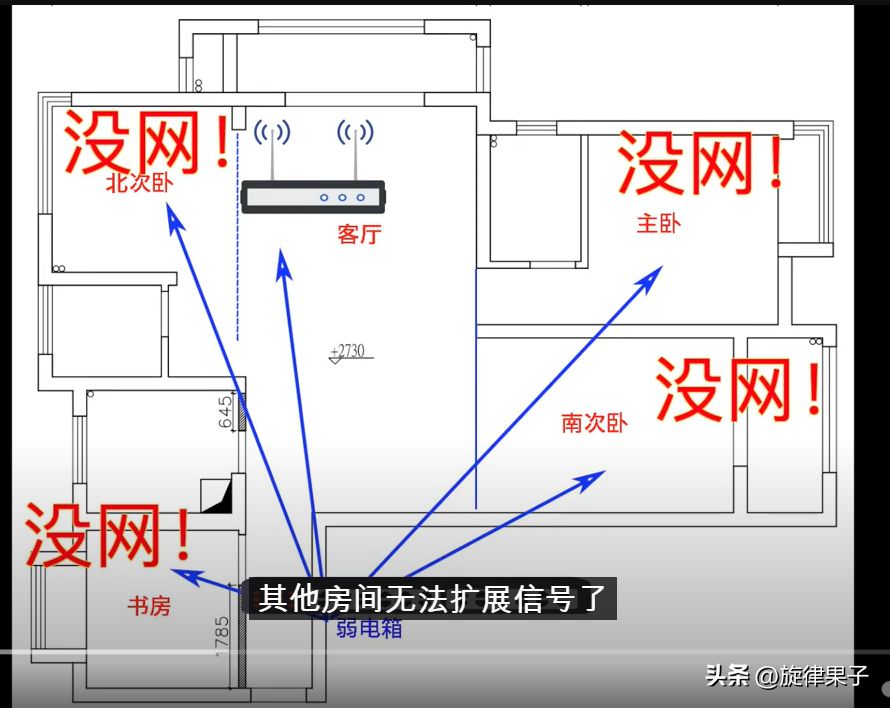

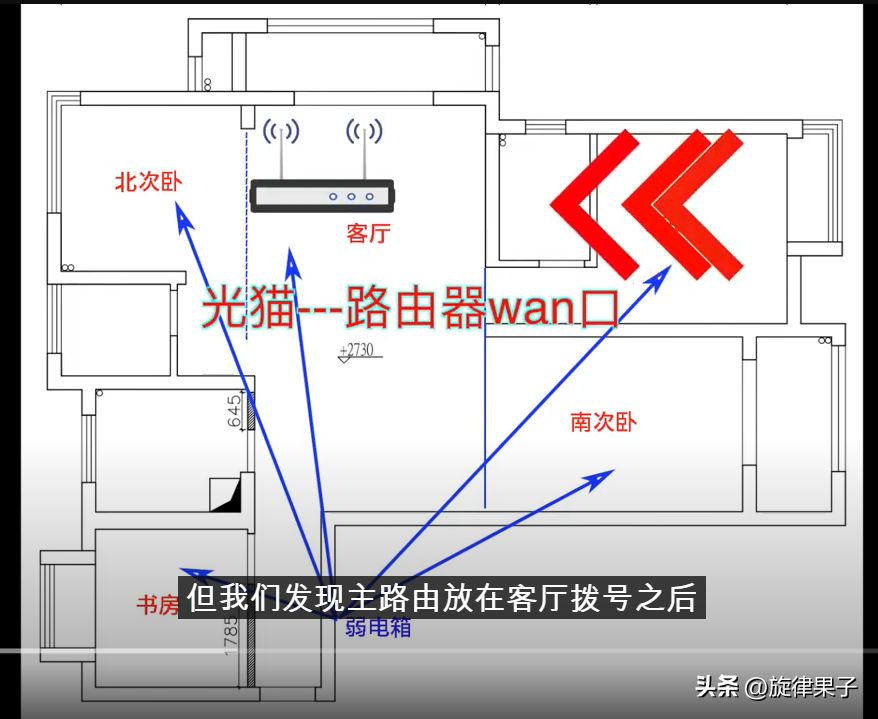

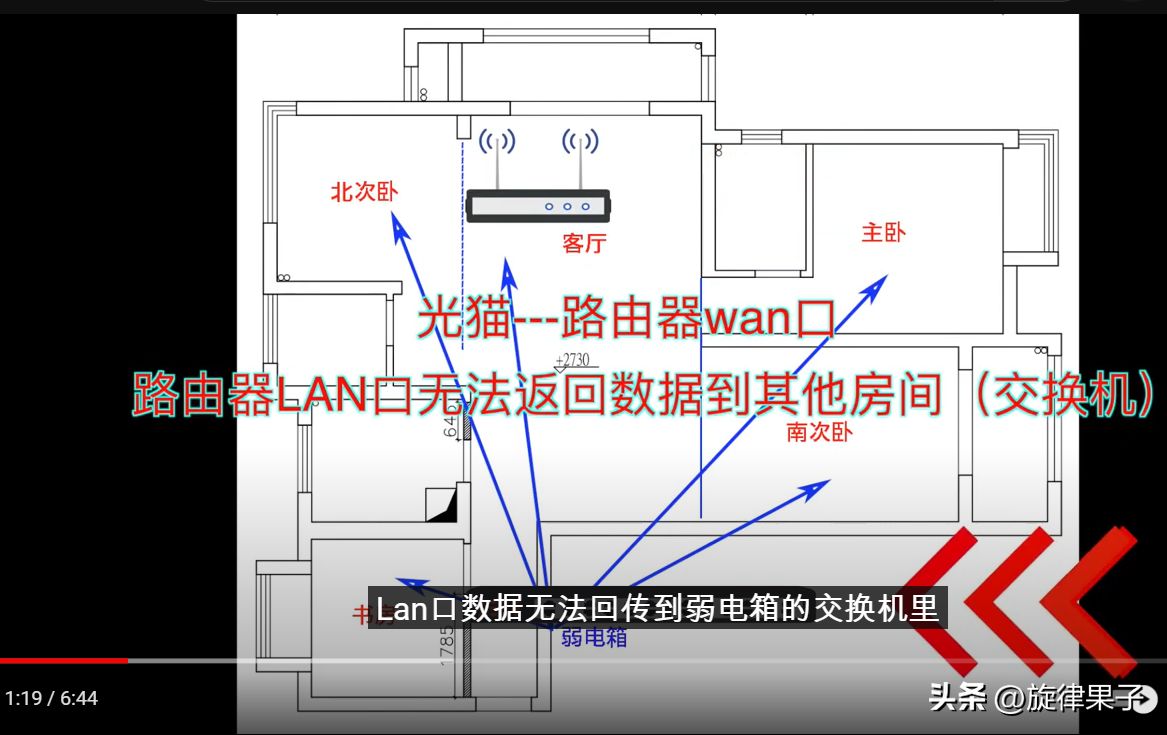

但是我们发现，主路由放客厅拨号之后，

lan口数据无法回传到弱电箱的交换机里，缺一根网线。

结果又尴尬了，其他房间无法扩展信号了。

如果你家里出现这种情况，请在评论区留言.

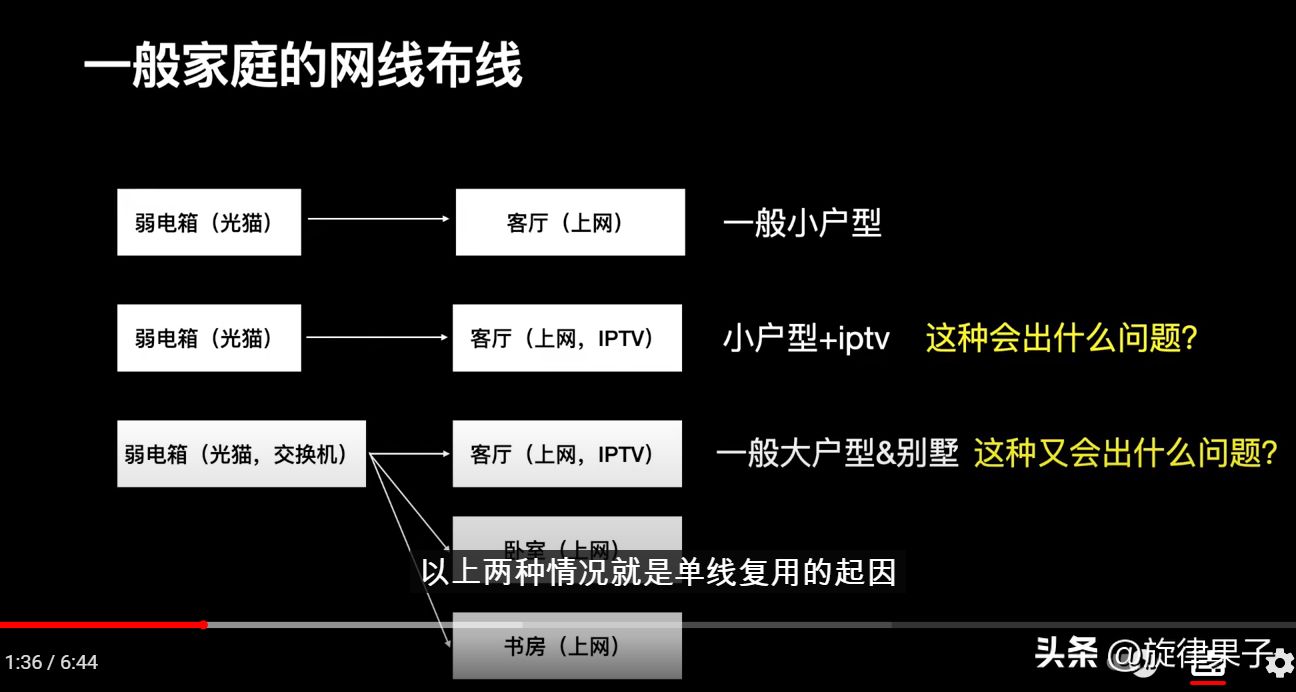

因为弱电箱和客厅只有一根线，以上两种情况就是单线复用的起因。

3.单线复用

这一期我们正式开始聊聊单线复用的问题。

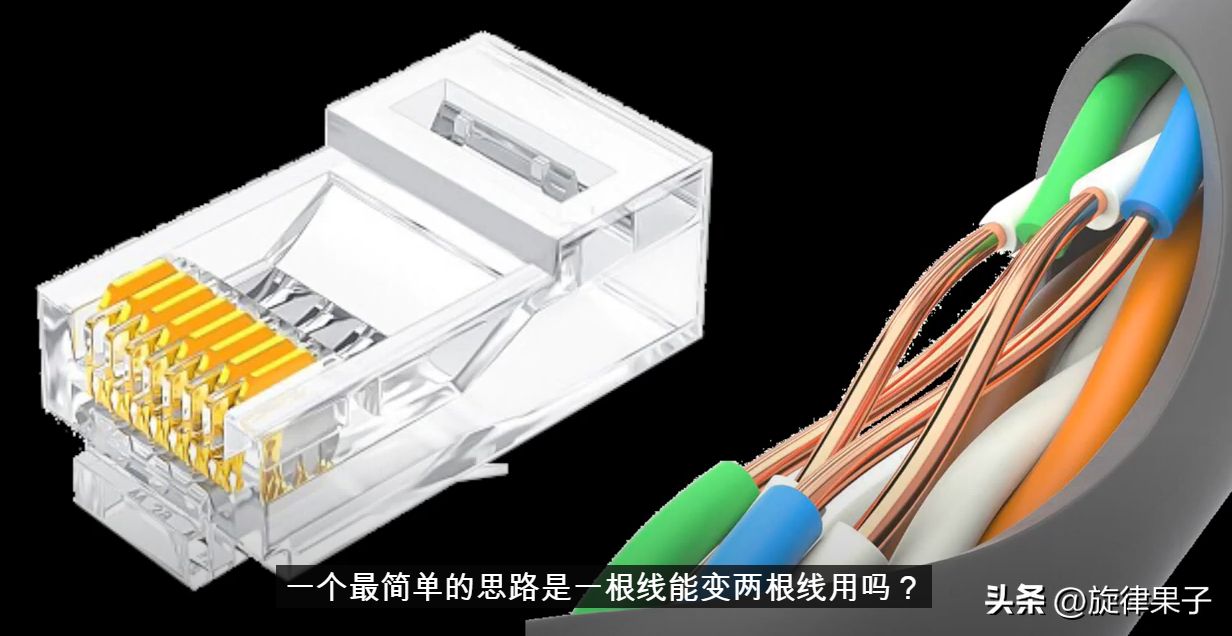

一个最简单的思路是，一根线能变两根线用吗？

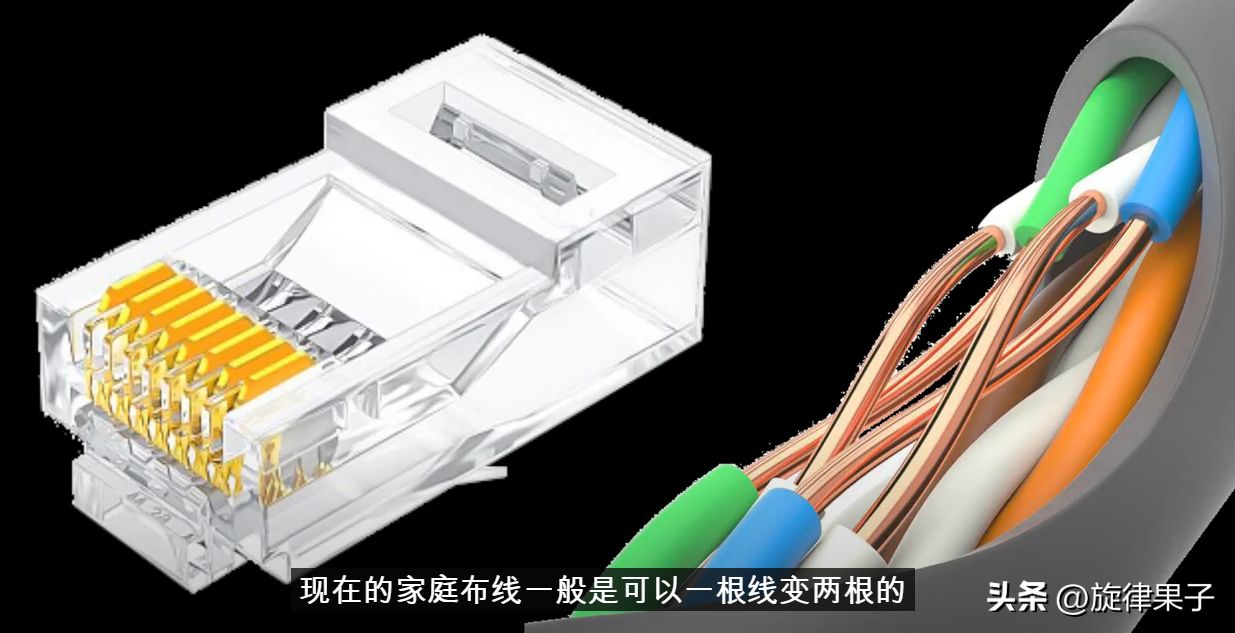

运气挺好，现在的家庭布线一般是可以一根线变两根的。

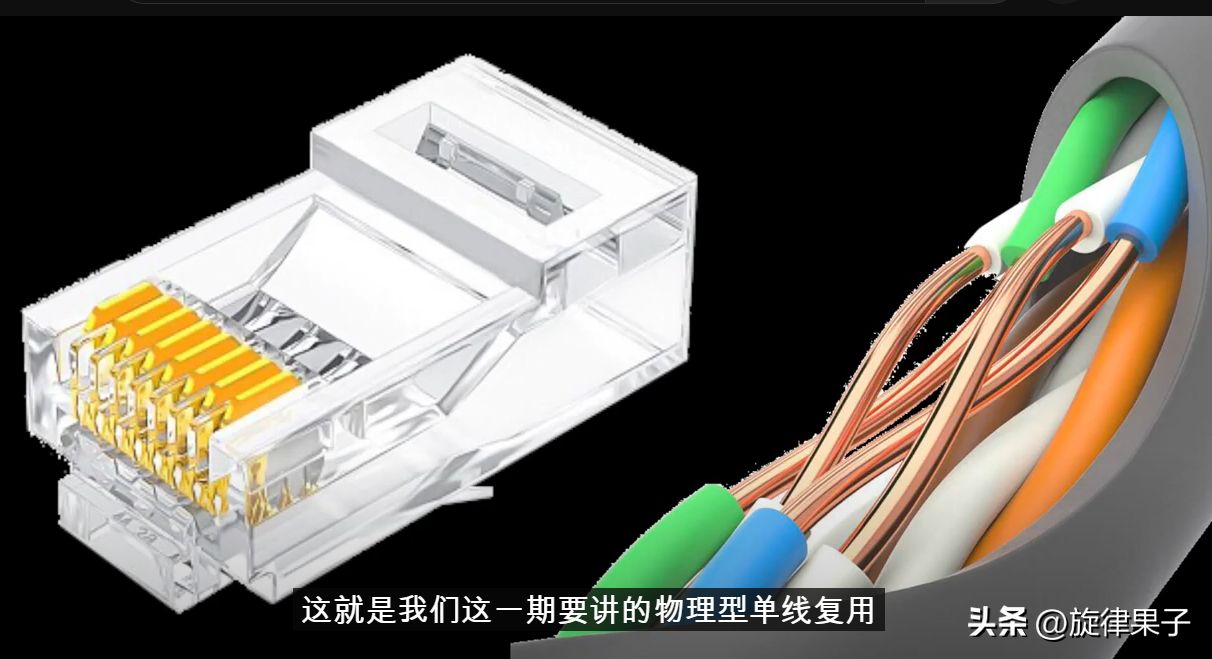

这就是我们这一期讲要讲的物理型单线复用，也是装维师傅最常用的一种方法。

3.1简单认识网线

我们有必要先认识一下网线。

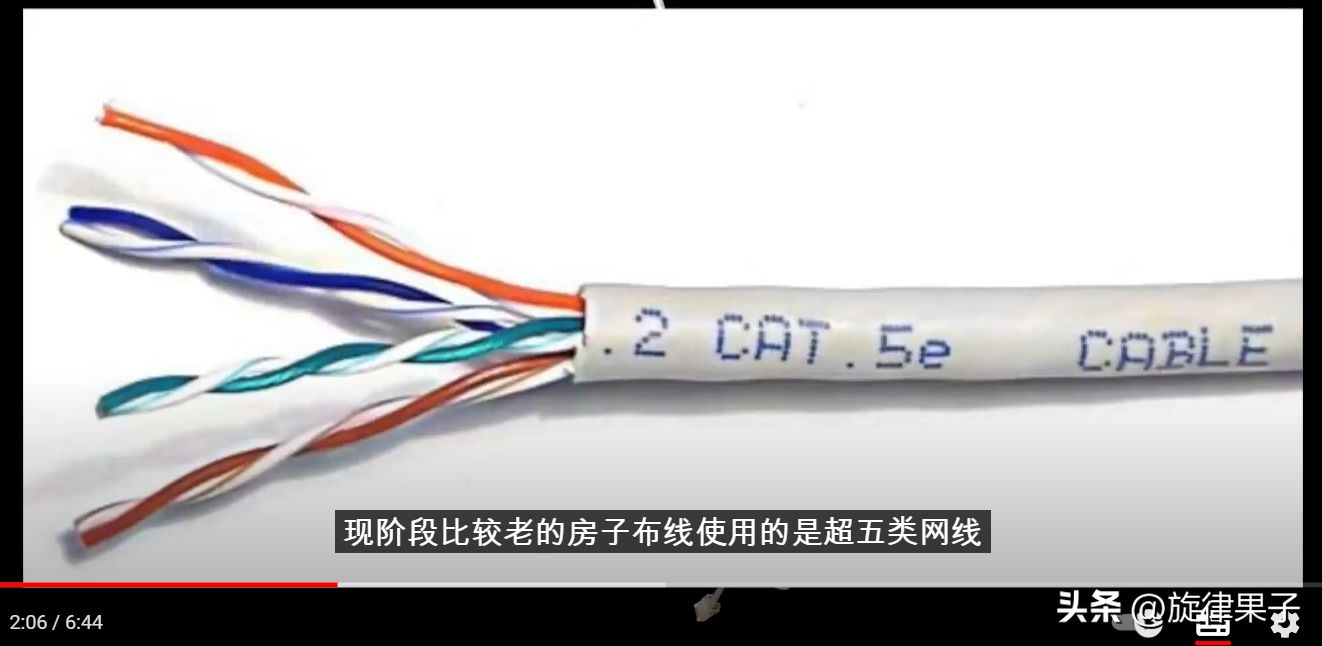

现阶段，比较老的房子布线使用的是超五类网线，

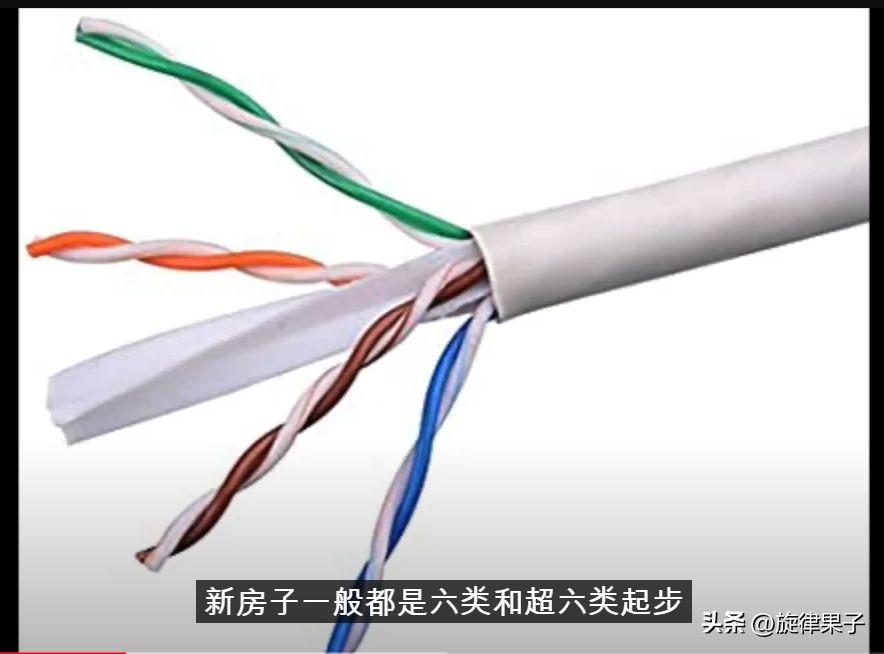

新房子一般都是6类和超六类起步。

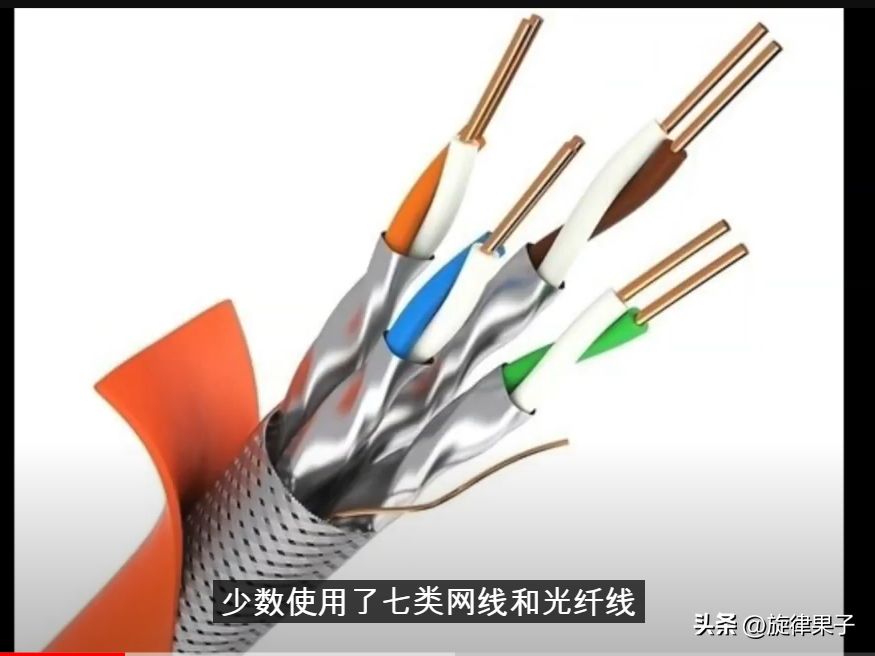

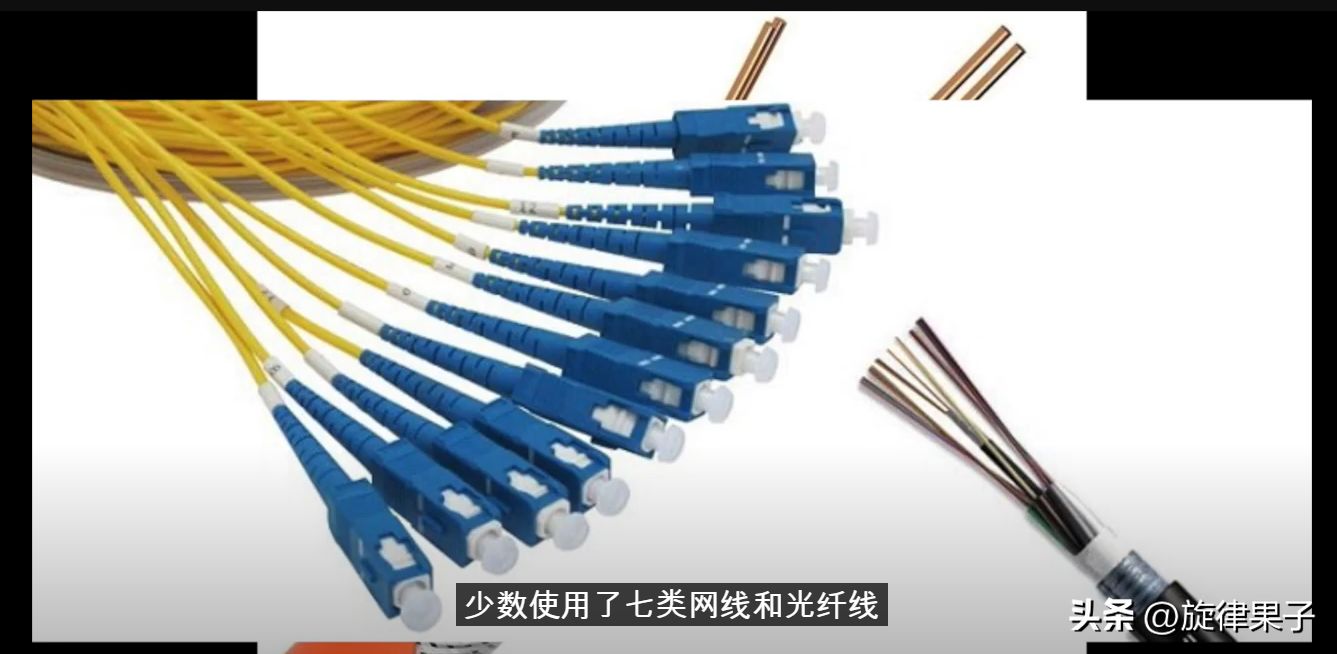

少数使用了7类网线和光纤线。

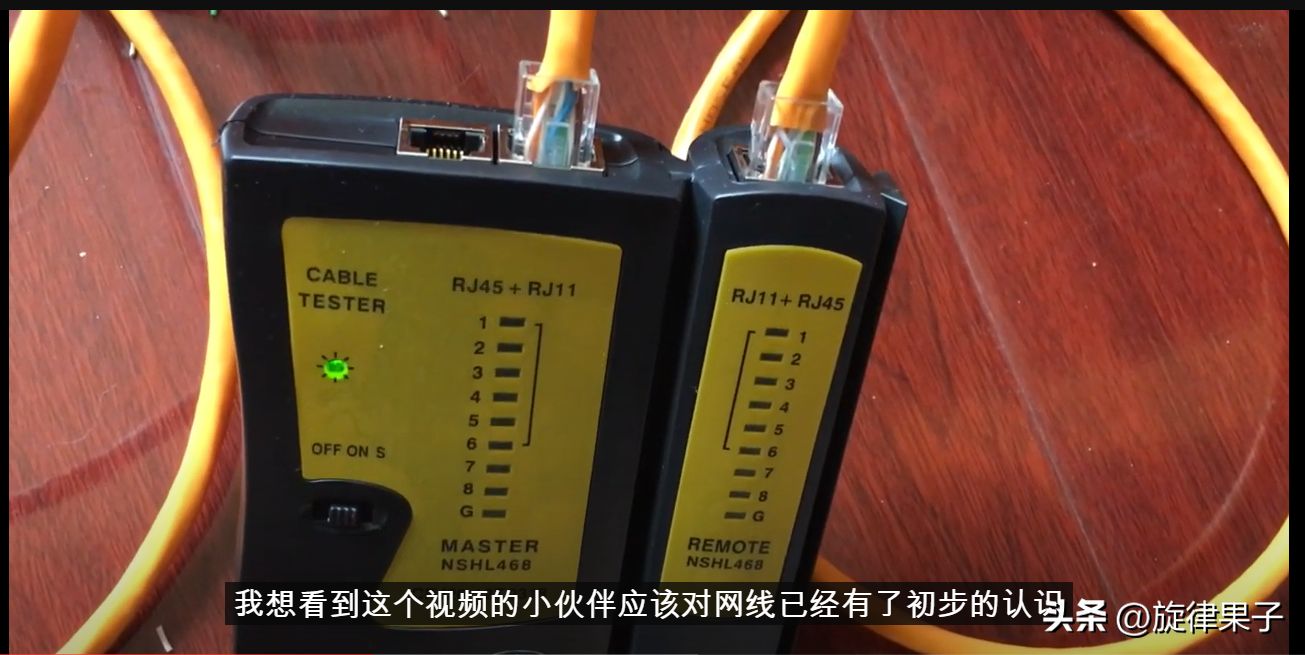

我想看这个视频的小伙伴应该对网线已经有初步认识了，如果想更深入的了解，可以查阅一下相关资料。

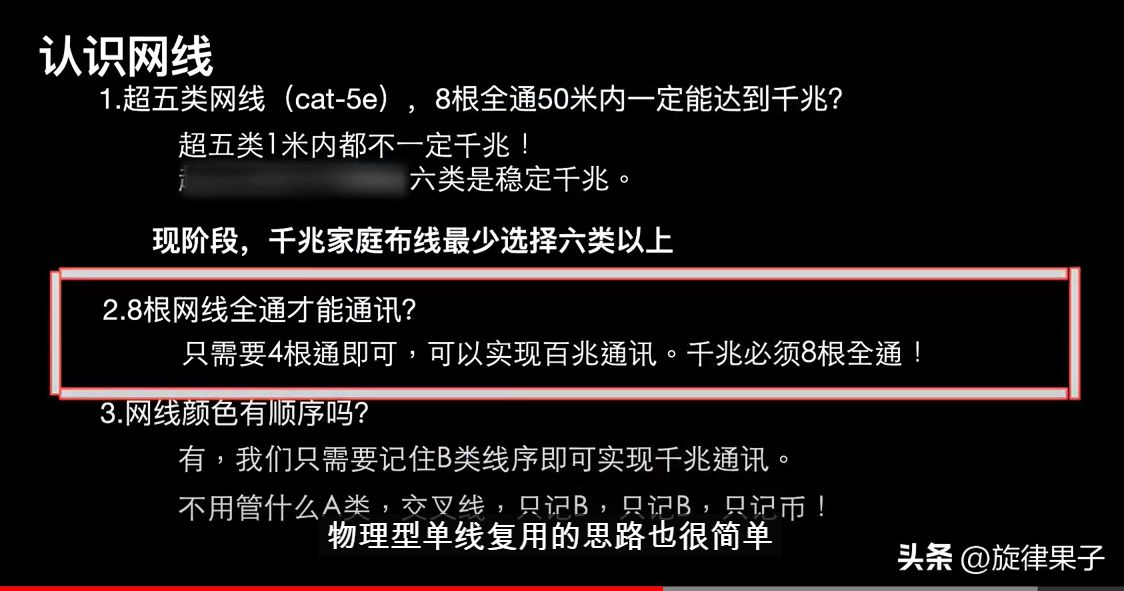

3.2常见网线误区

不过，我们先说几个通常被大家误解的问题。

3.2.1.超五类网线，8根线芯全通的情况下，传输距离50米内一定是千兆吗？

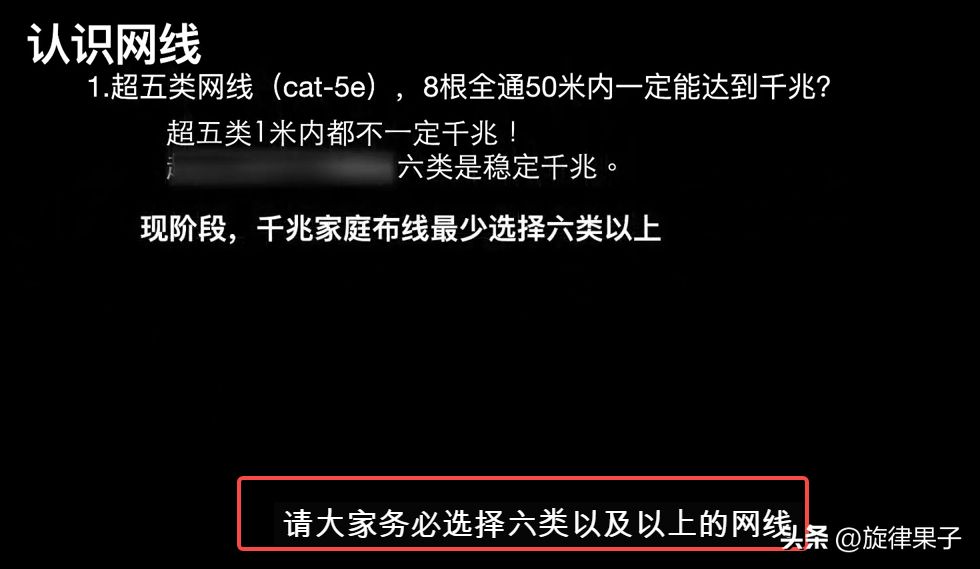

请在评论区中打出你们的答案。我想告诉你，超五类线8根线芯全通的情况下，一米都不一定能达到千兆！这个和网线的质量有关。别说什么超五类能跑万兆之类的，有的确实可以，但是万一你的不是呢？超五类六类价格差不多，这方面省不了多少！如果现在新装修房子组千兆局域网，请大家务必选择六类以及以上的网线！六类以及以上的网线才是为稳定千兆通讯设计的。

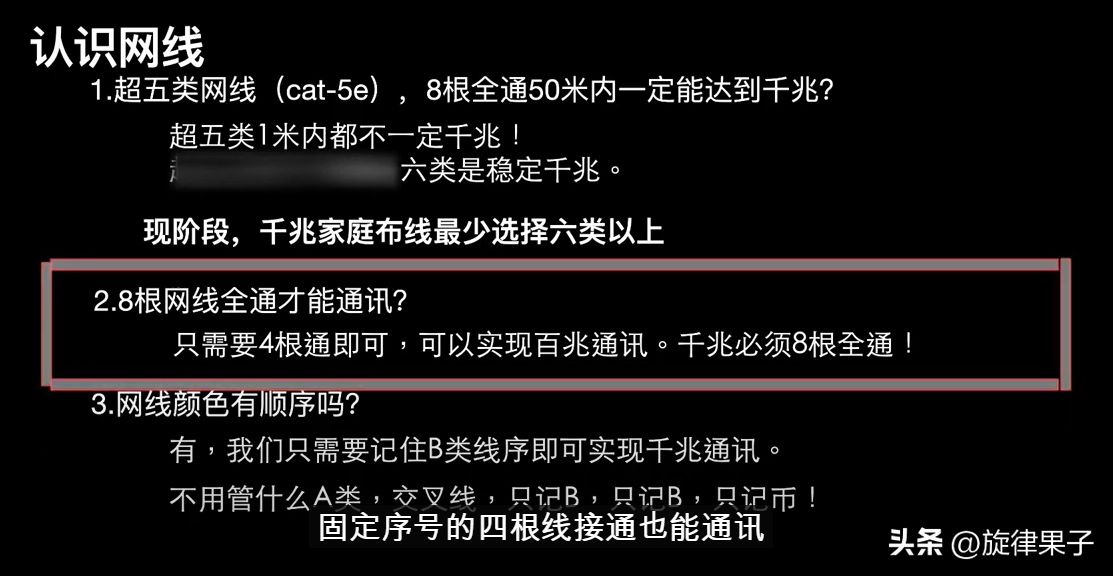

3.2.2.网线的8根芯全通才能通讯吗？

请在评论区中打出你们的答案。其实，只需要固定序号的4根线接通，一样能通讯，只不过千兆变百兆了。如果想实现千兆通讯，8根线是必须全通的。

3.2.3.网线的线芯颜色有顺序吗？

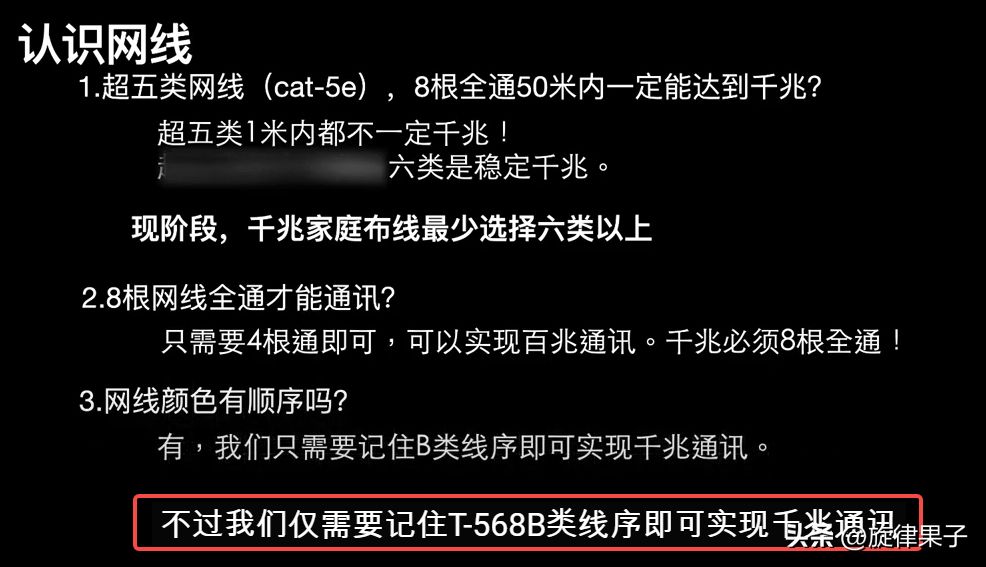

顺序是有的，不过我们仅需要记住T568-B类线序即可实现千兆通讯。作为日常使用，我们不用管什么A类线，交叉线，只记B类线，只记B，只记B，只记B，重要的话说三遍！

3.3物理型单线复用的思路

物理型单线复用的思路也很简单，

不就是缺根线吗？固定序号的四根线接通也能通讯，

那么将一根八芯网线分成2组，

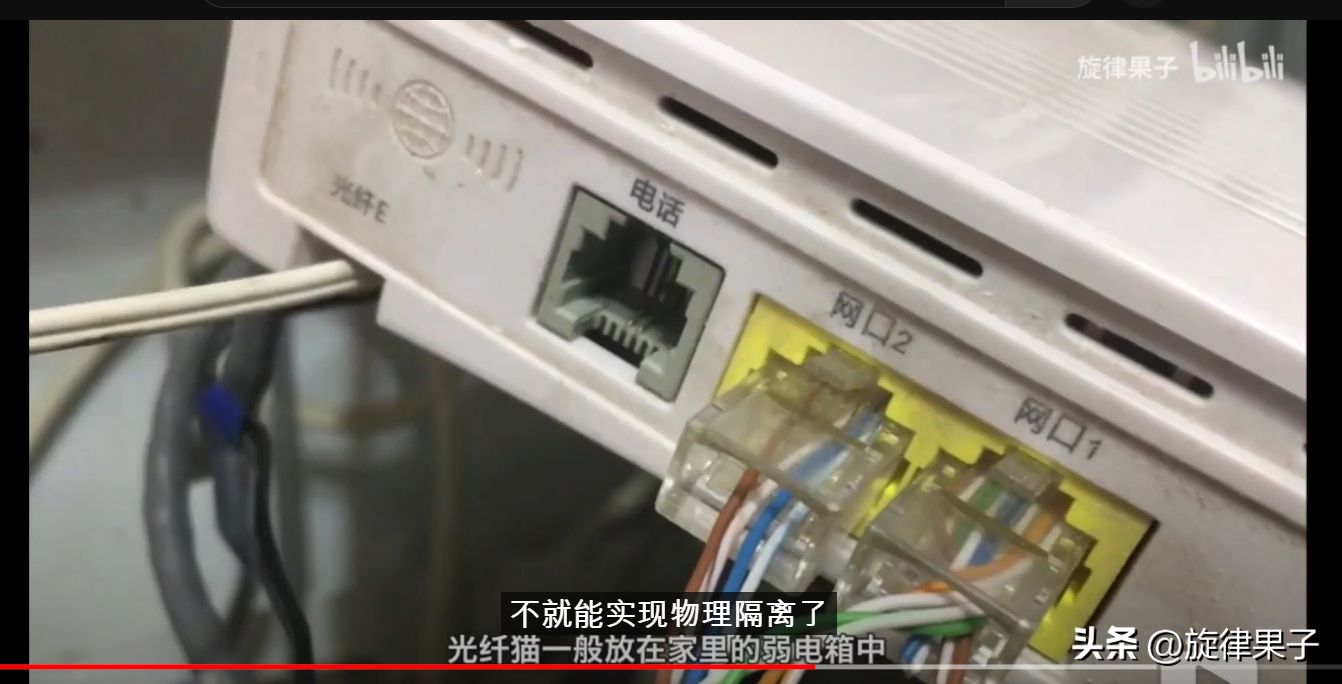

不就能实现物理隔离了？

3.4B类线序

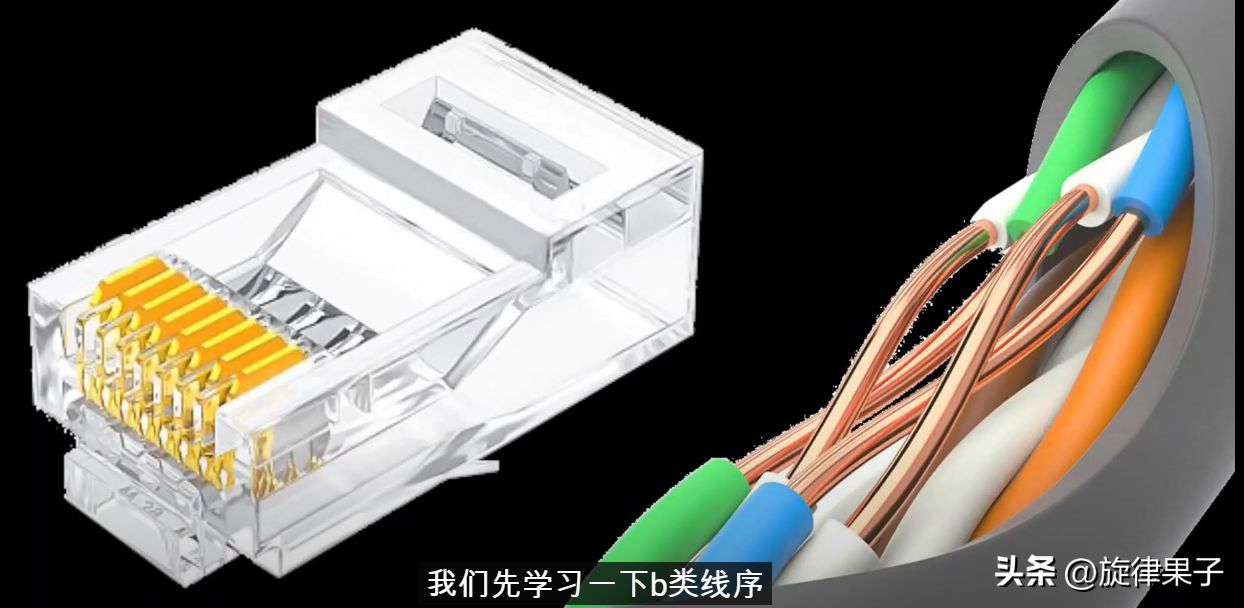

我们先学习一下B类线序，

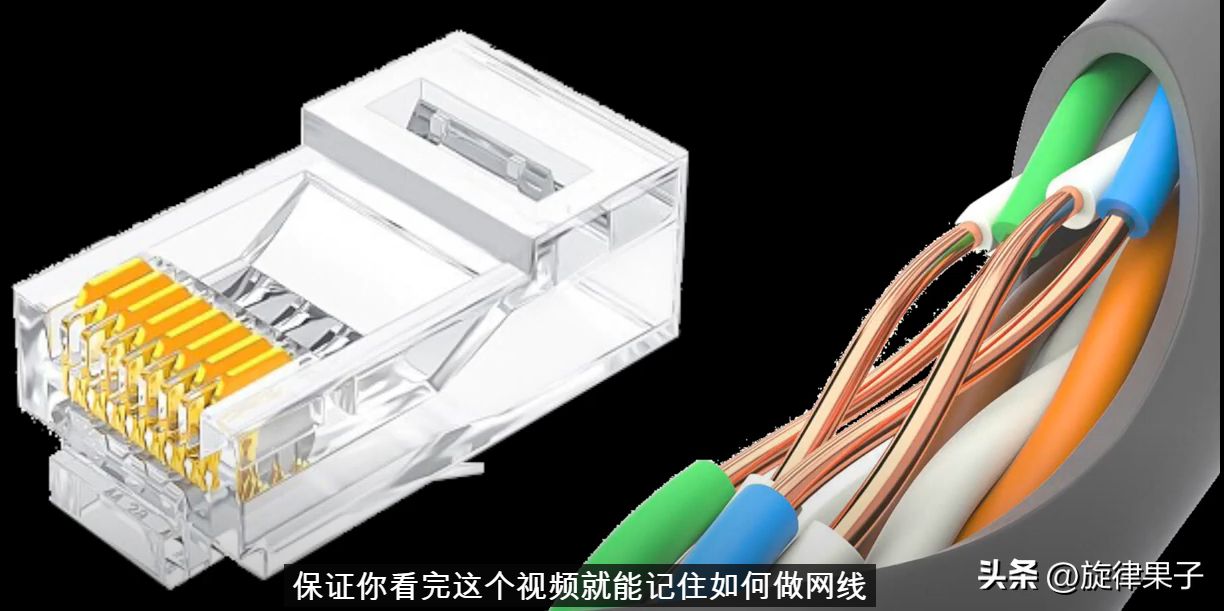

我也整理了一个很好记忆的方法，保证你看完这个视频就能记住如何做网线。

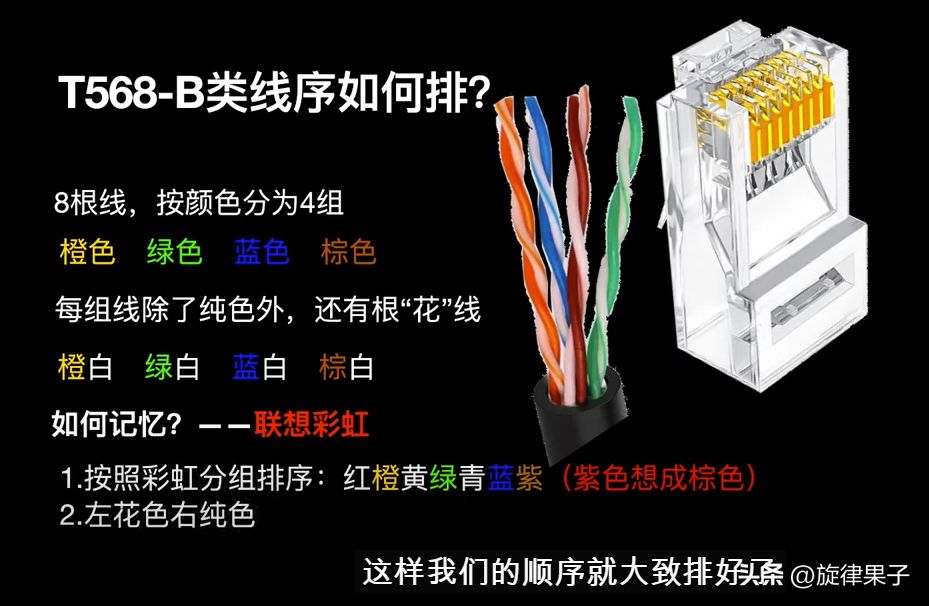

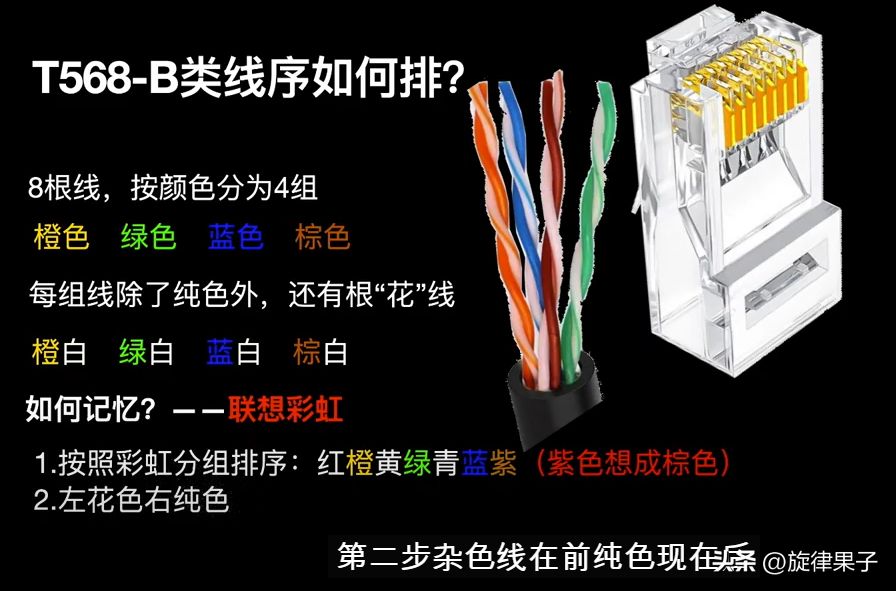

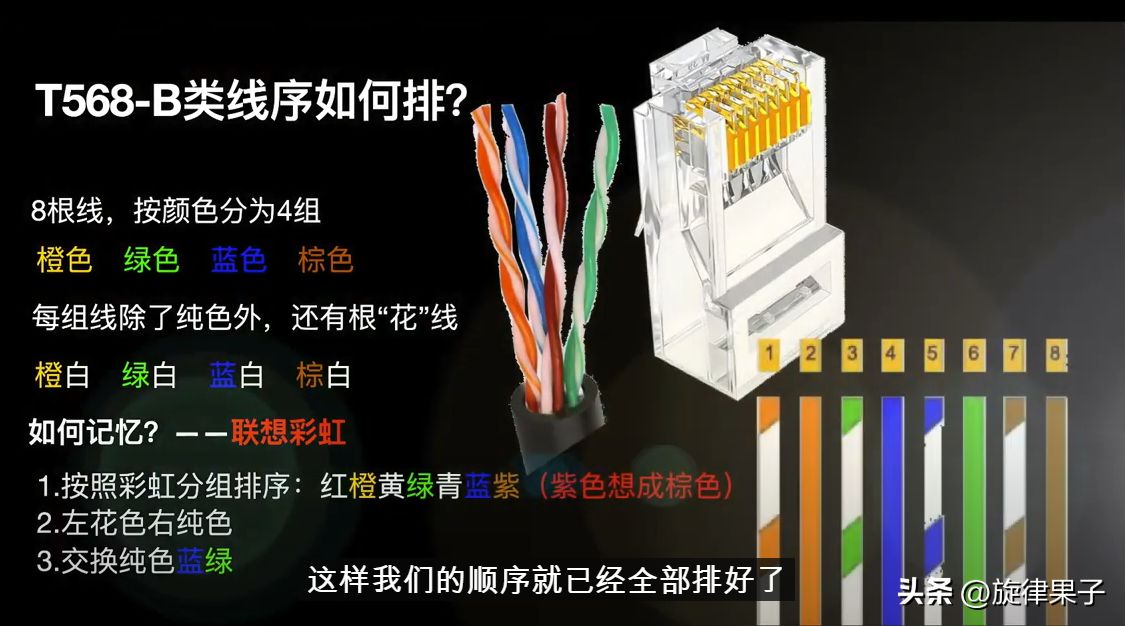

8根线，按颜色可以分为四组，橙，绿，蓝，棕。每种花色有纯色线和杂色线，杂色线为当前颜色和白色的组合，比如橙白，绿白，蓝白，棕白。线序也很好记，第一步，我们只需要联想彩虹，按照彩虹颜色的顺序，红橙黄绿青蓝紫，把网线按照颜色分组排好，也就是橙，绿，蓝，棕，这里你就把棕色当成紫色吧。

第二步，杂色线在前，纯色线在后。

这样我们的顺序就大致排好了。

现在我们交换4，6的顺序，也就是交换绿和蓝的纯色，

这样我们的顺序已经全部排好了。

3.5物理型单线复用网线的做法

水晶头金属触点朝上，直接将网线插入水晶头，网线钳一压，网线就做好了。很方便吧！

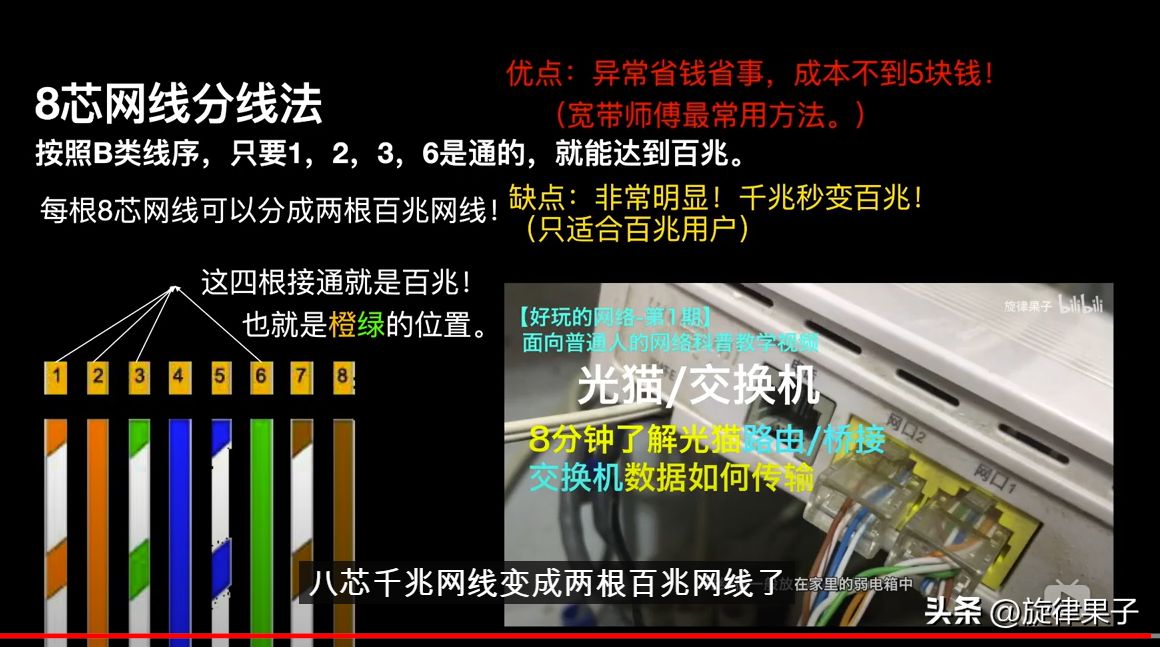

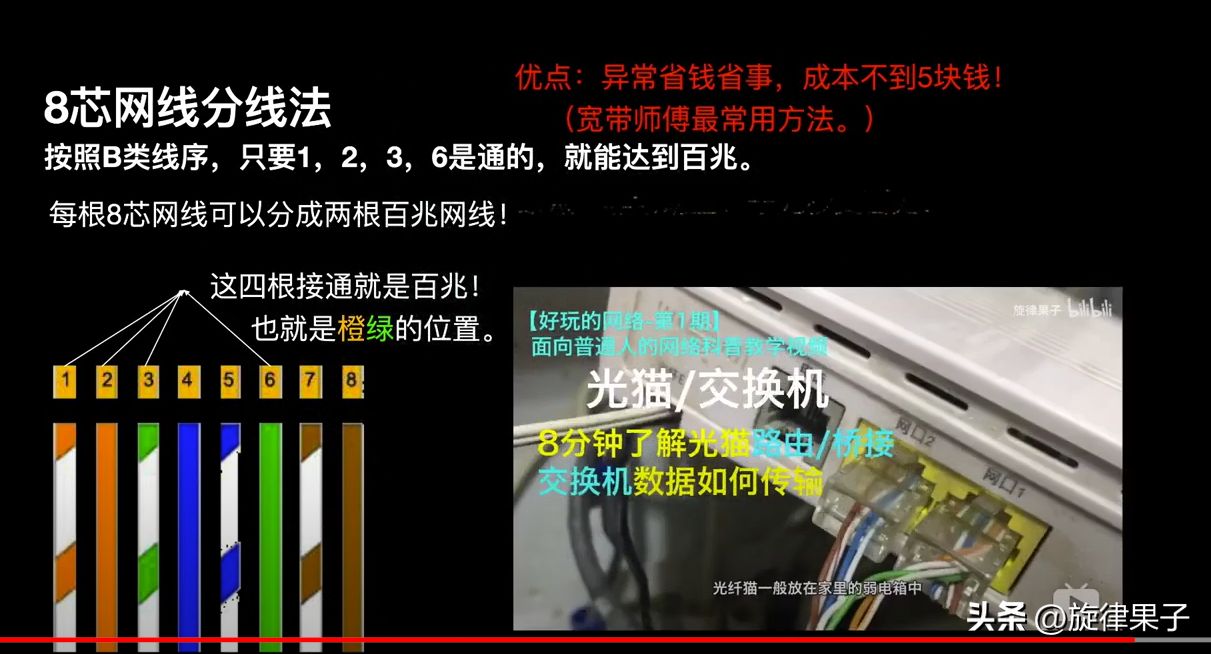

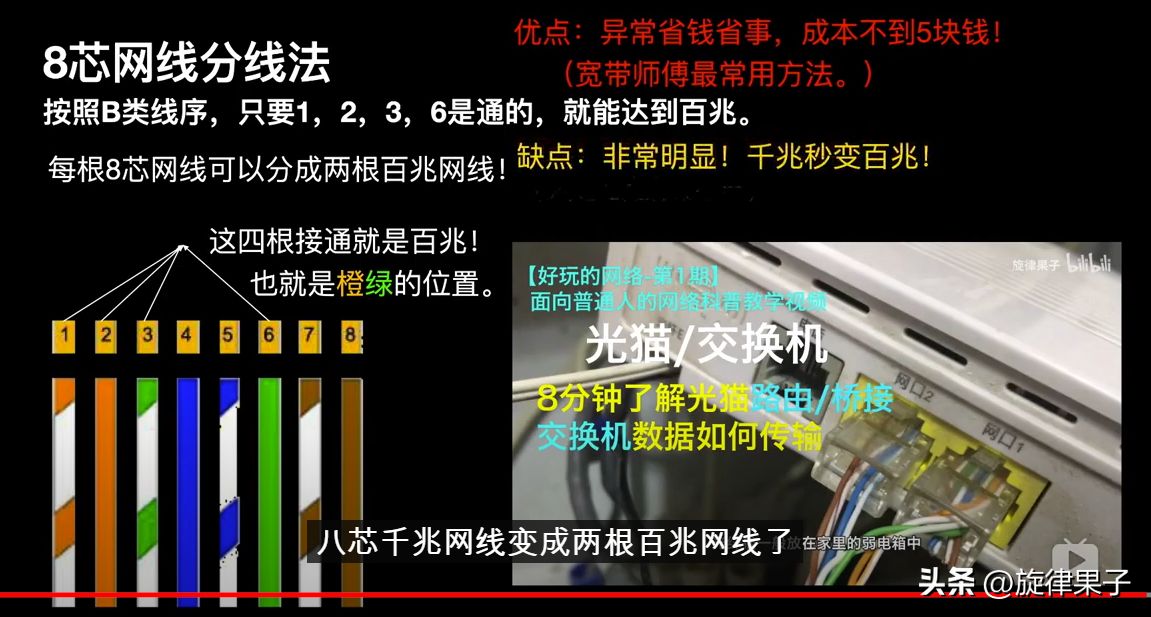

我们刚才说过，只需要4根线就能通讯了，那么是哪四根线呢？1，2，3，6.也就是橙色和绿色的那两组。我们只需要将橙色和绿色接入接到1236口，同理将蓝色和棕色也接入另一个水晶头的1236口。以小学二年级就学过的电路知识，大家应该能判断哪些线是导通的～～。

这样最基础的单线复用就完成了。

但是，这种方法有个非常大的缺点，8芯千兆网线变成2根百兆网线了！

线确实一根变两根了，但是千兆也同时变百兆了，效率实在太低。

让我们100M，200M，300M的宽带情何以堪。

物理型单线复用虽然能解决iptv和上网同时使用，

也能解决客厅主路由lan口回弱电箱的回路问题，

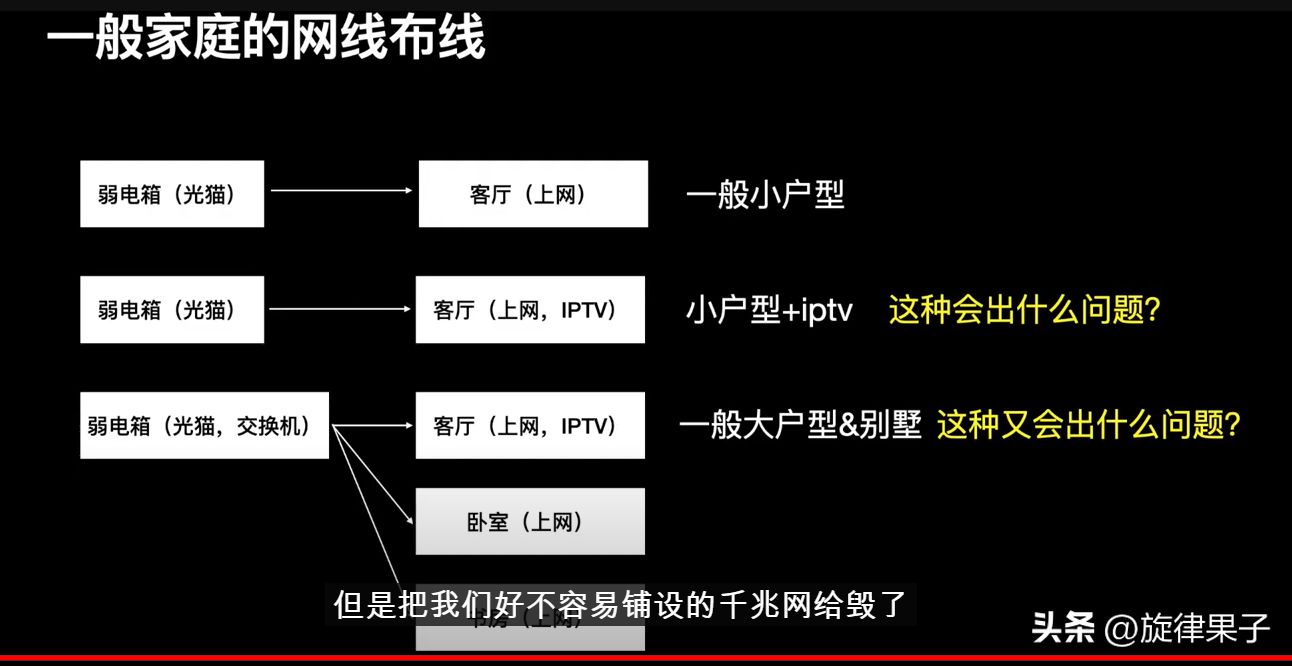

但是把我们好不容易铺设的千兆网给毁了！

那么，有没有办法能利用千兆的所有带宽呢？

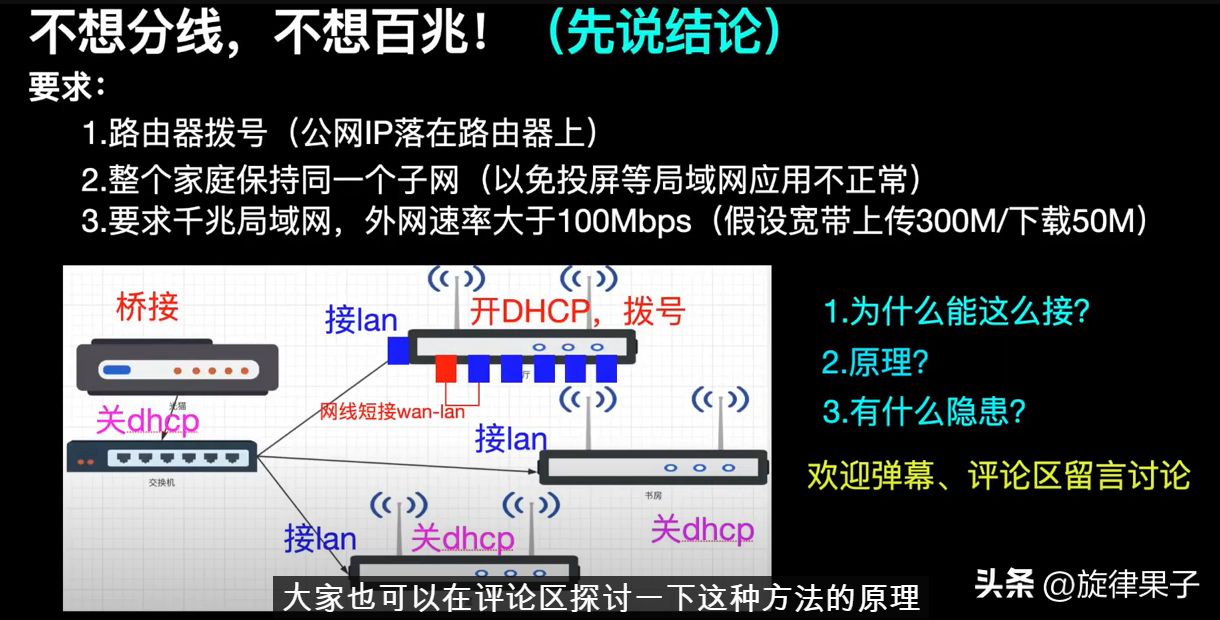

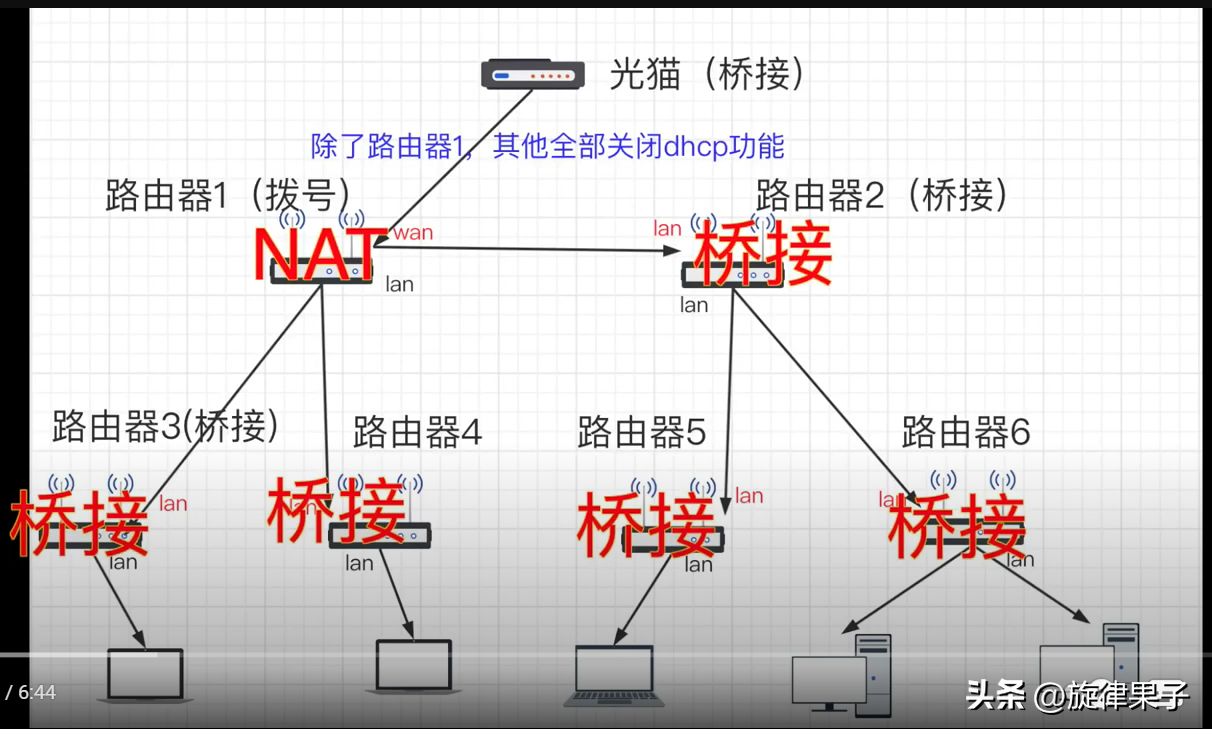

针对别墅wifi扩展和同网段上网的问题，我在本期结尾放一个图以及解决方案，肯定也有小伙伴急需这个方案，大家也可以在评论区中探讨一下这种方法的原理，限制，以及隐患。

果子2022年12月2日评：

1.文章已经发了很长时间了，Wan-Lan短接野路子方法性根据设备型号的情况不同，稳定性也不同。有的设备无法成功，有的设备成功之后稳定性极差。这些和路由器本身采用的策略和协议是有关的。如果想要单线复用，可以使用Vlan的方法，关注下一期，稳定且万能！也可以联系我们进行设计，专业的人做专业的事！

2.网络更新换代也很快，不知不觉已经迈入光线组网、万兆、FTTR的时代了。如果有综合布线需求，也欢迎联系我们进行网络弱电方面设计，帮你省心，性能更稳定；更帮你省Q，少花冤枉Q。

下一期果子会介绍另一类单线复用的方法，vlan以及单臂路由，欢迎关注，点赞和收藏，谢谢，我们下期再见。

（下一期已发布，站内跳转：组网科普：Vlan，单臂路由，网管交换机，多业务单线复用（中））
