高恪固件系统网络设置中交换机内容在上一节内容中划分为了两个LAN，并且配置了LAN、LAN2的IP地址和子网掩码信息，启用LAN2的DHCP服务，我们接入到对应的LAN2，看看是否获取到了对应的IP地址信息。

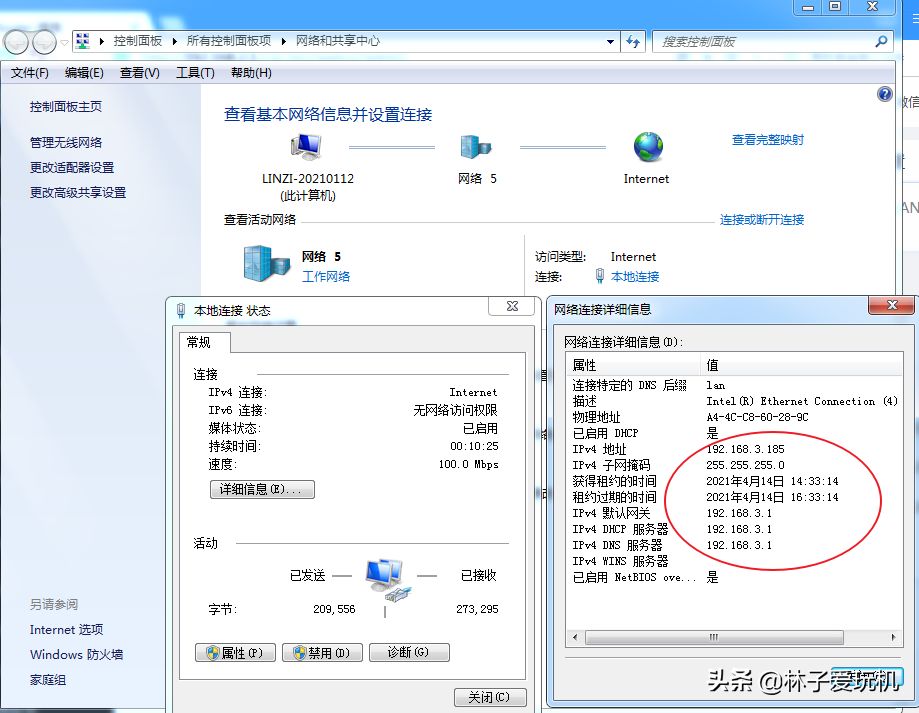

连接网线到LAN4（现在LAN2）,电脑获取到的IP地址相关信息如下：

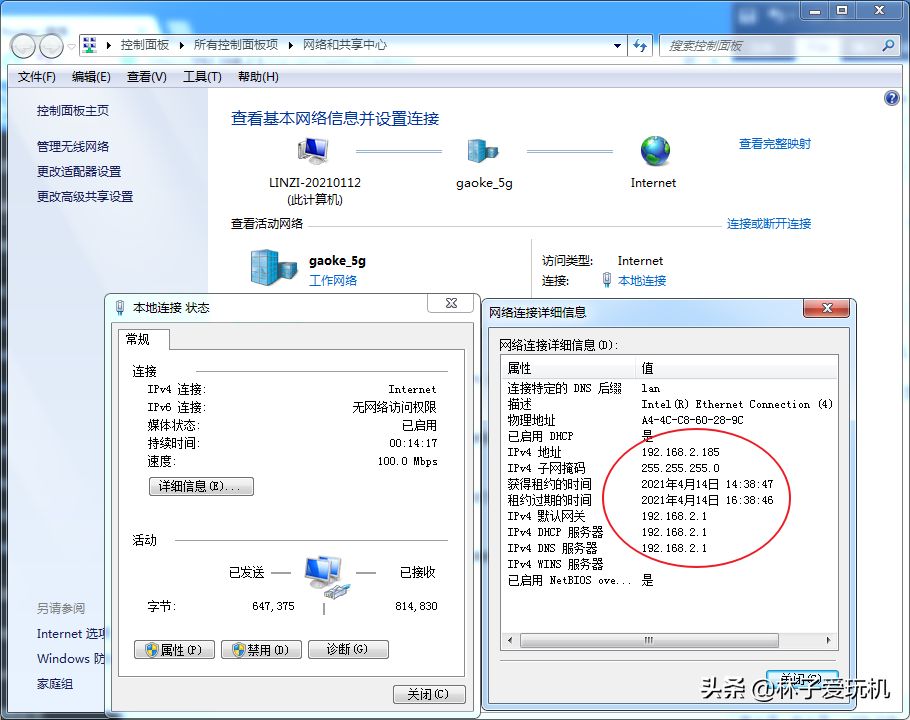

连接网线到LAN1、LAN2、LAN3（现在LAN）中的任意一个口，获取的IP地址相关信息如下：

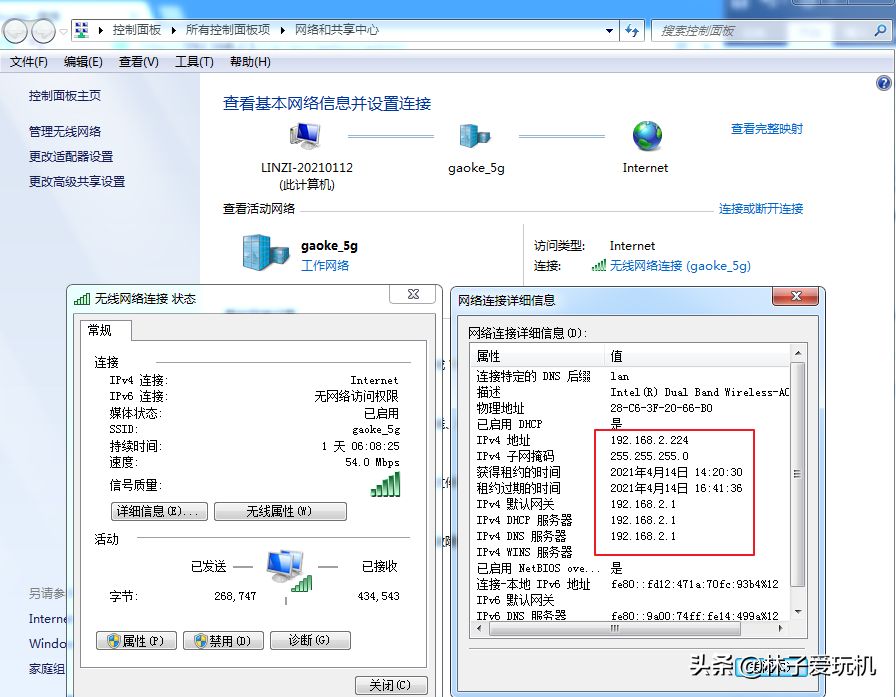

无线连接获取的IP地址相关信息如下：

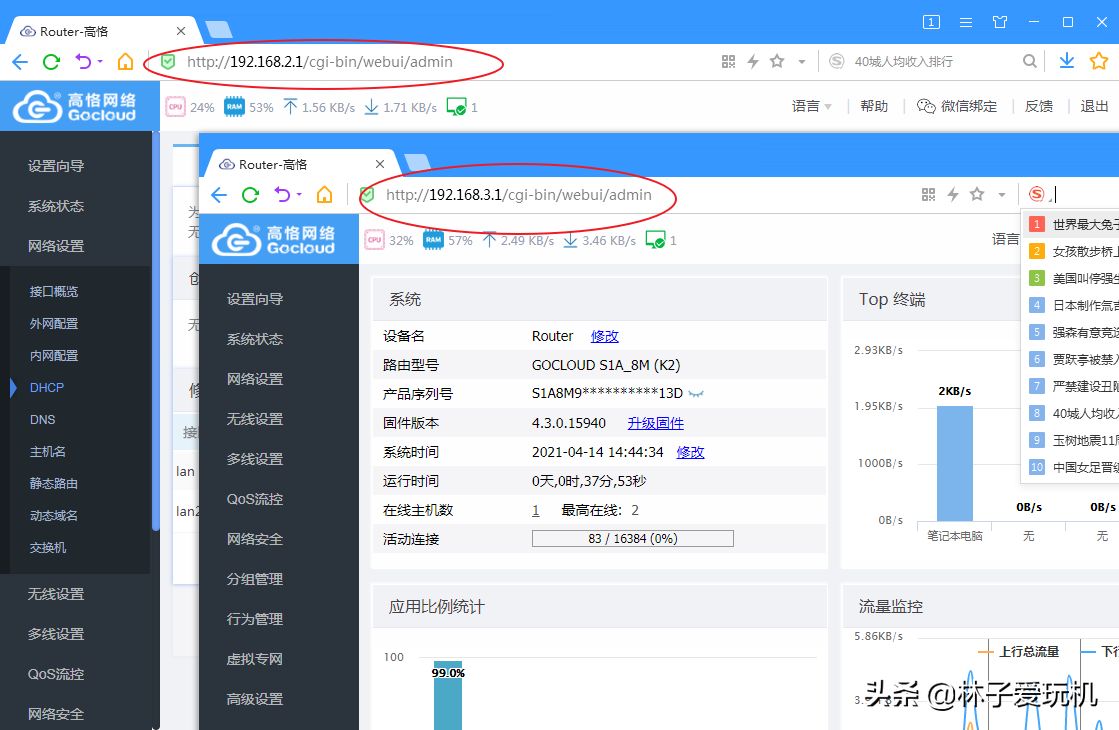

配置了两个LAN后，随便连接其中的一个网络（有线连接、无线连接），都可以通过配置两个LAN口IP地址访问路由器，比如我这里的192.168.2.1和192.168.3.1

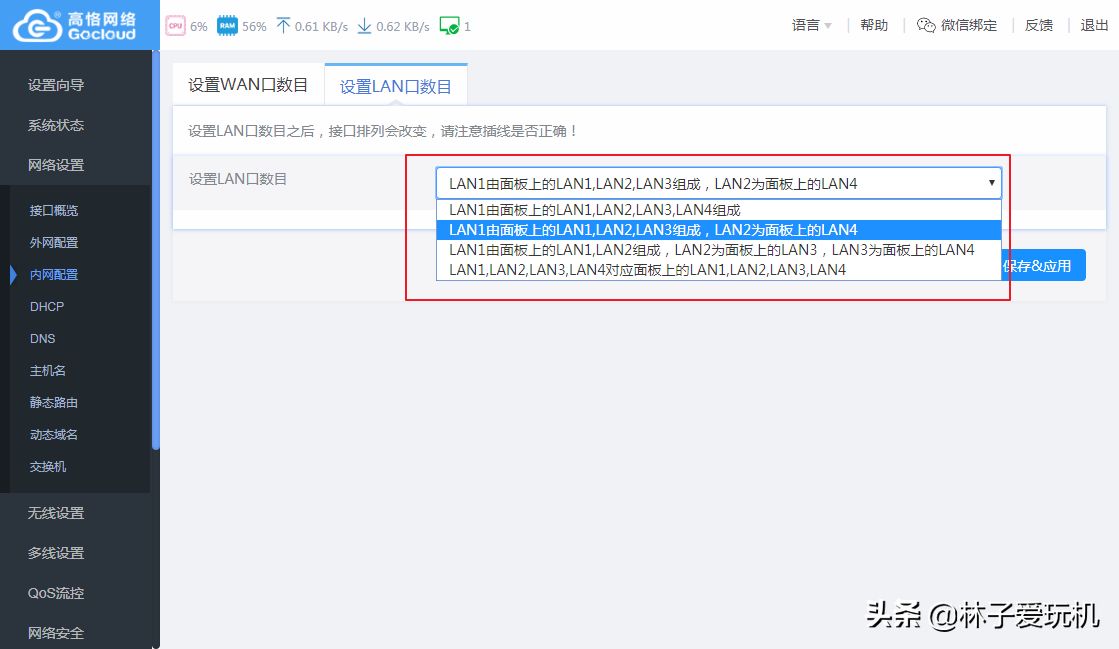

在网络设置中内网配置中的弹性端口配置我们采用的是第二种方法，第一种方法、第三种方法、第四种方法请自信测试一下具体的效果。方便在以后环境中用到。

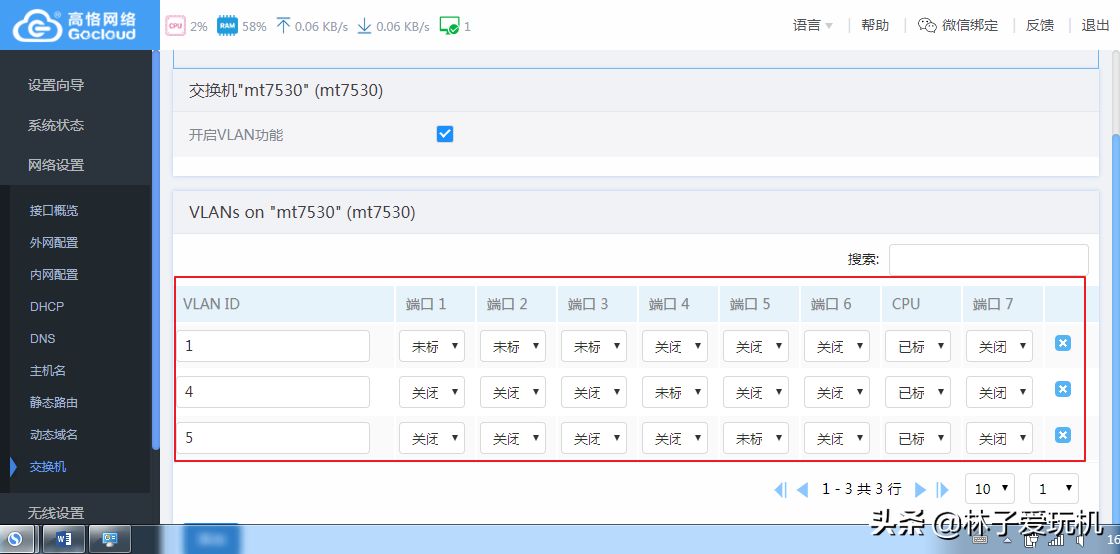

在VLAN中各个参数名称所代表的意思是

VLAN ID：最大支持添加32个VLAN ,VLAN编号支持1~4096

端口1-5：端口1、2、3、4、5，分别对应物理面板上的接口LAN1、LAN2、LAN3、LAN4、WAN.

端口6-7：物理面板上的接口只有1-5，无需配置端口6、7。

CPU：数据转发需要通过CPU,所以VLAN规则在CPU项中必须配置已标记。

关闭：不参与该VLAN规则

已标记：该端口对应的VLAN设置为允许通过

未标记：该端口对应的VLAN设置为PVID

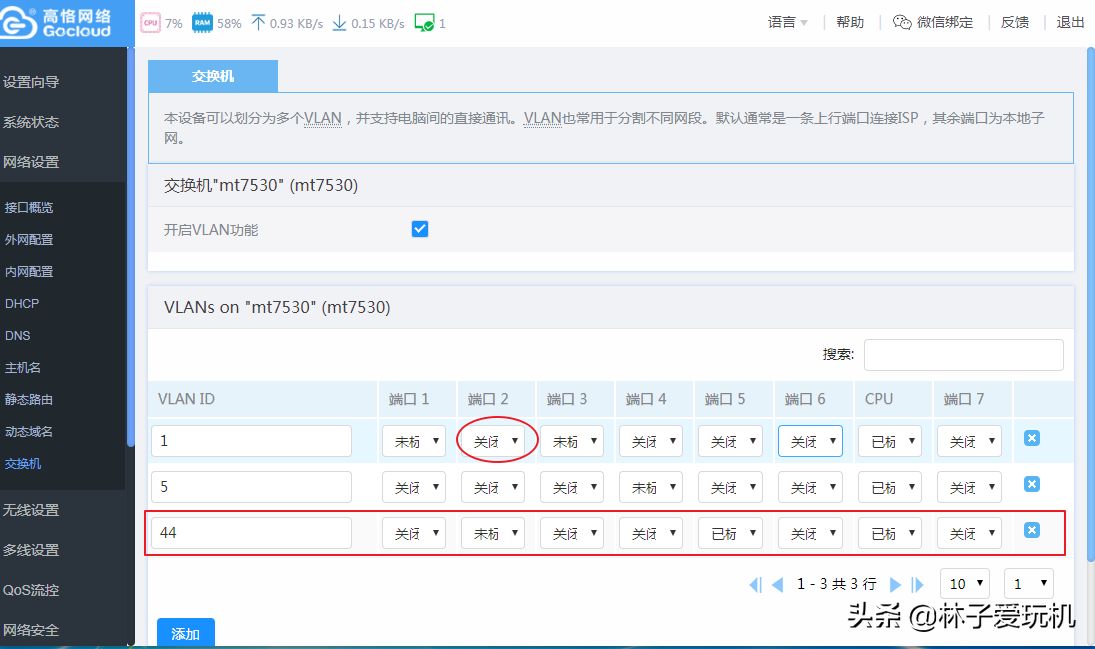

比如：我们配置一个我们常见的IPTV，配置前需要查看光猫中IPTV接口下的VLAN ID（如：VLAN 44），IPTV机顶盒连接到LAN中的LAN2口，端口配置内容按照如下图中配置即可！
