一、OSPF协议介绍
前节回顾:
前一节,我给大家介绍了RIP路由认证,验证的两种方法包括:明文和加密认证。
本节引入:
本节给大家讲解OSPF路由协议原理,OSPF路由协议的特点,OSPF协议区域划分等。
OSPF路由协议简介
OSPF是基于链路状态的协议,具有收敛快、路由无环、扩展性好等优点。
链路状态算法路由协议互相通告的是链路状态信息,每台路由器都将自己的链路状态信息(包含接口的IP地址和子网掩码、网络类型、该链路的开销等)发送给其他路由器,并在网络中泛洪,当每台路由器收集到网络内所有链路状态信息后,就能拥有整个网络的拓扑情况,然后根据整网拓扑情况运行SPF算法,得出所有网段的最短路径。
OSPF支持区域的划分,区域是从逻辑上将路由器划分为不同的组,每个组用区域号 (Area ID) 来标识。
二、案例引入
你是公司的网络管理员。现在公司的网络准备使用OSPF协议来进行路由信息的传递。
规划网络中所有路由器属于OSPF的区域0
实际使用中需要向OSPF发布默认路由,此外你也希望通过这次部署了解DR/BDR选举的机制。
三、实验步骤
基本配置与IP编址
R1路由器的基本配置如下:

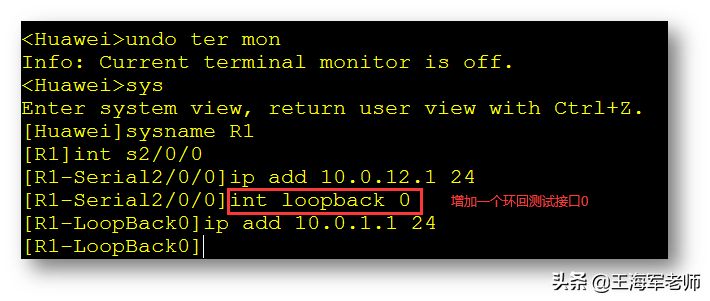

注: loopback是一种环回测试接口,作用相当于一个接在路由器上的主机ping会有回应
R2路由器的基本配置如下:
[Huawei]sysname R2
[R2]int s2/0/0
[R2-Serial2/0/0]ip addr 10.0.12.2 24
[R2-Serial2/0/0]undo shut
[R2-Serial2/0/0]int s2/0/1
[R2-Serial2/0/1]ip addr 10.0.23.2 24
[R2-Serial2/0/1]undo shut
[R2-Serial2/0/1]int loopback 0
[R2-LoopBack0]ip addr 10.0.2.2 24
R3路由器的基本配置如下:
[Huawei]sysname R3
[R3]int s2/0/1
[R3-Serial2/0/1]ip addr 10.0.23.1 24
[R3-Serial2/0/1]undo shut
[R3-Serial2/0/1]int loopback 0
[R3-LoopBack0]ip addr 10.0.3.3 24
OSPF配置
定义R1的Loopback0接口地址10.0.1.1作为R1的Router ID,使用默认
的OSPF进程号1,将10.0.12.0/24、10.0.1.0/24网段定义到OSPF区域0。

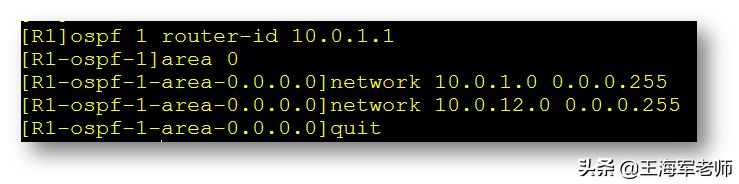

解释:同一个路由器可以开启多个OSPF进程,默认进程号为1,由于进程号只具有本地意义,所以同一路由域的不同路由器可以使用相同或不同的OSPF进程号;network命令后面需使用反掩码。

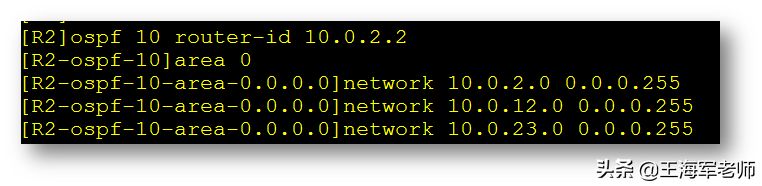

定义R2的Loopback0接口地址10.0.2.2作为R2的Router ID,配置使用OSPF进程号10,将10.0.12.0/24、 10.0.23.0/24和10.0.2.0/24两个网段定义到OSPF区域0。

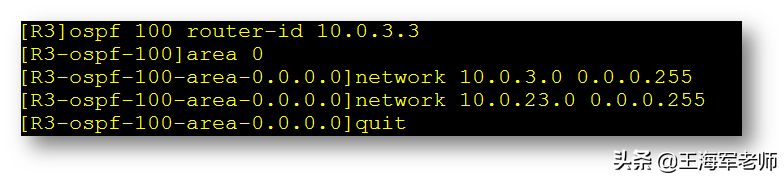

定义R3的Loopback0接口地址10.0.3.3作为R3的Router ID,配置使用OSPF进程号100,将10.0.23.0/24和10.0.3.0/24两个网段定义到OSPF区域0。
检测路由无误

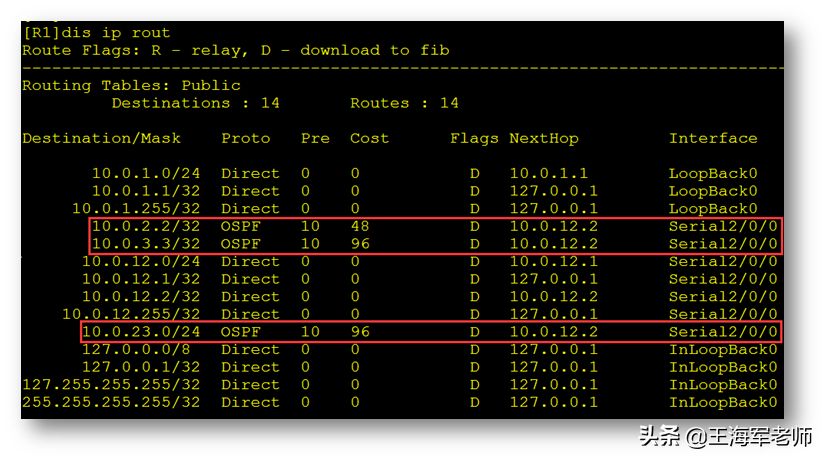

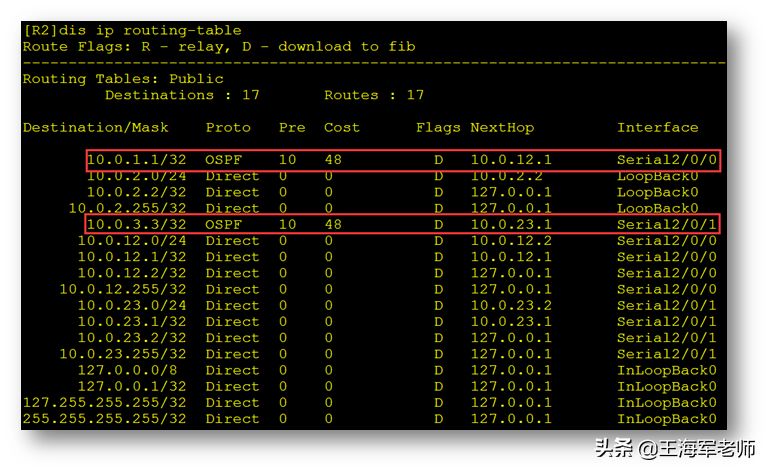

查看R1、R2和R3的路由表,确认各路由器已经学习到以下突出显示部分的OSPF路由。
测试连通性

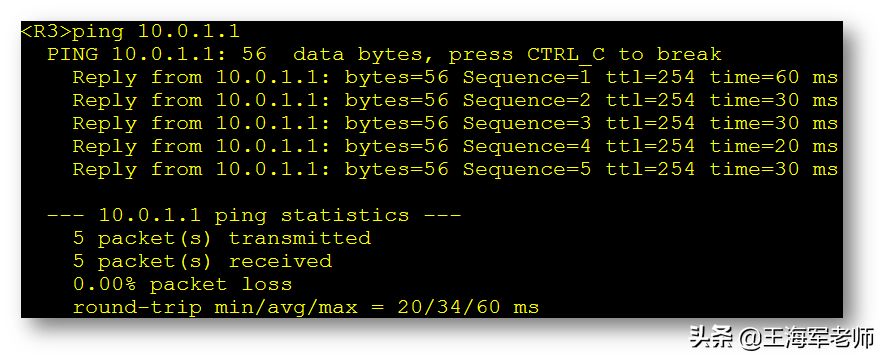

在R3上使用ping命令来测试到达10.0.1.1网络连通性
查看其他信息

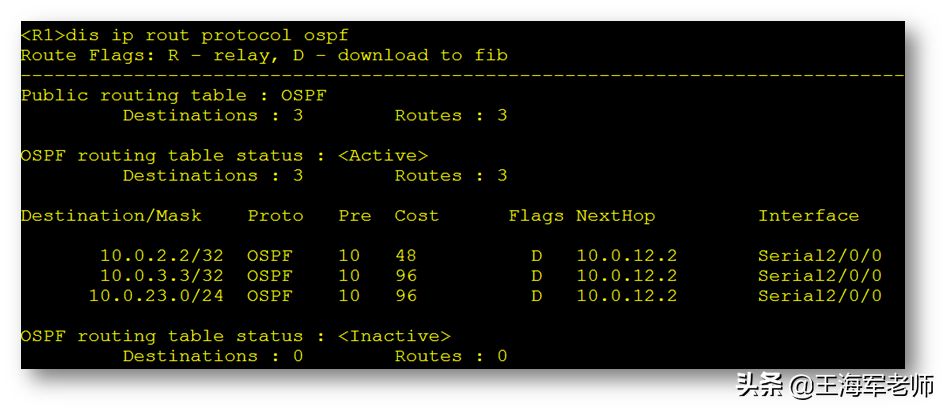

使用display ip routing-table protocol ospf命令可以查看通过OSPF学到的路由,同样可以在R2和R3上进行相同操作。
使用display ospf peer命令查看OSPF邻居状态。

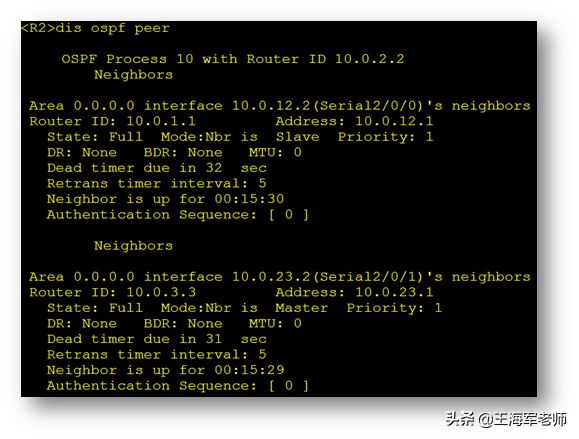

使用display ospf peer命令可以显示邻居的详细信息,由上输出可以看出,R2有两个邻居R1(Router ID: 10.0.12.1)和R2(Router ID: 10.0.3.3),而且邻居状态都是完全邻接状态。

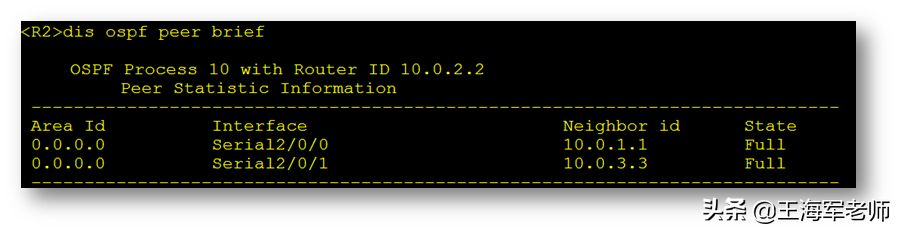

也可以使用display ospf peer brief命令以更简洁的方式查看邻居状态。

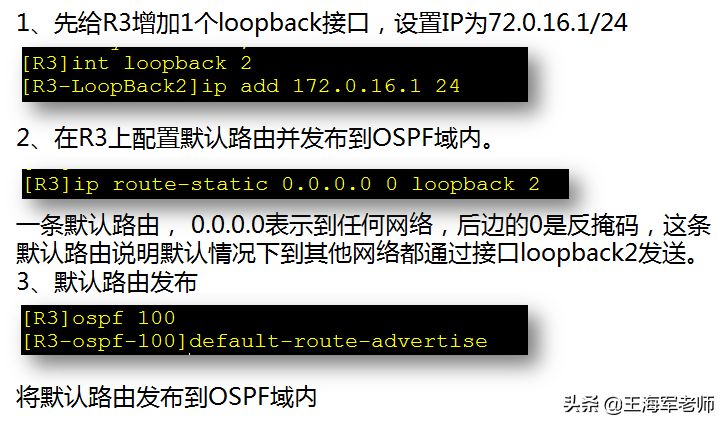

OSPF缺省路由发布及验证

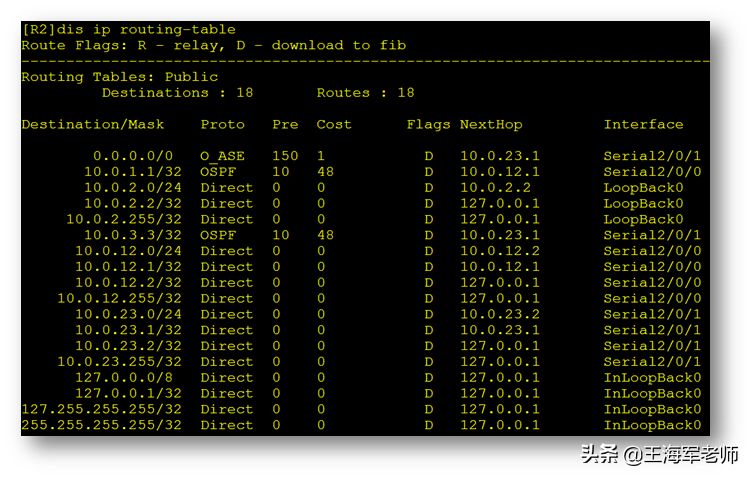

在R2上可以看到这条路由已经被学到
四、总结与作业
技能总结:
本讲重点学习了OSPF单区域路由配置,使用OSPF协议来进行路由信息的传递。
这节课重点是学习实际使用中需要向OSPF发布默认路由。
同学们要熟悉OSPF路由协议的使用场景及命令语法。
课后练习(作业):
请大家使用eNSP仿真软件规划多网段拓扑结构,进行全网段连通性测试。
