前言

充电头网拿到了深圳市睿德电子实业有限公司推出的一款适配器，这款适配器支持宽电压输入，输出为9V1A，看起来是光猫或者路由器的适配器。其采用自带线缆设计，输出为5.5mm DC圆头，输出线长度约为1.5米。下面就带来这款适配器的拆解，看看内部的设计和用料。

睿德9W电源适配器外观

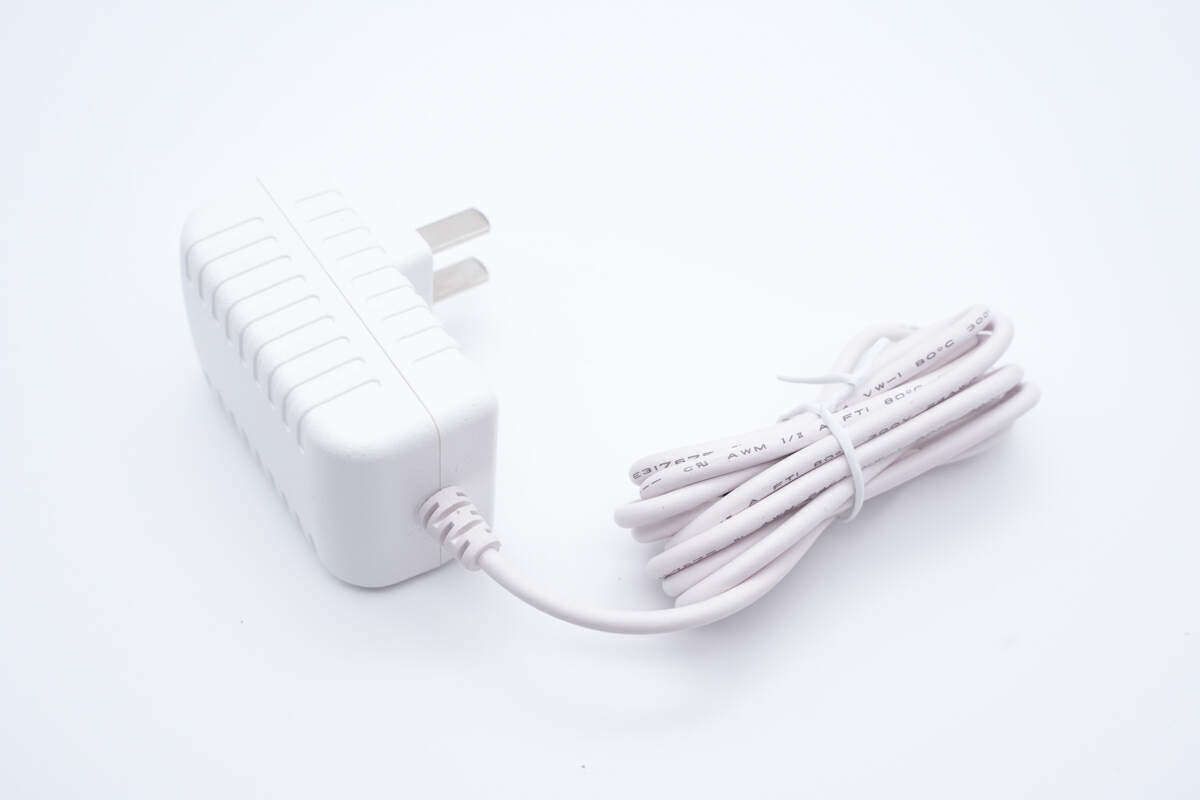

适配器经典的自带DC输出线缆，机身采用白色外壳两侧设有多道内凹槽，插脚端外壳凸起设计，整体很有特点。

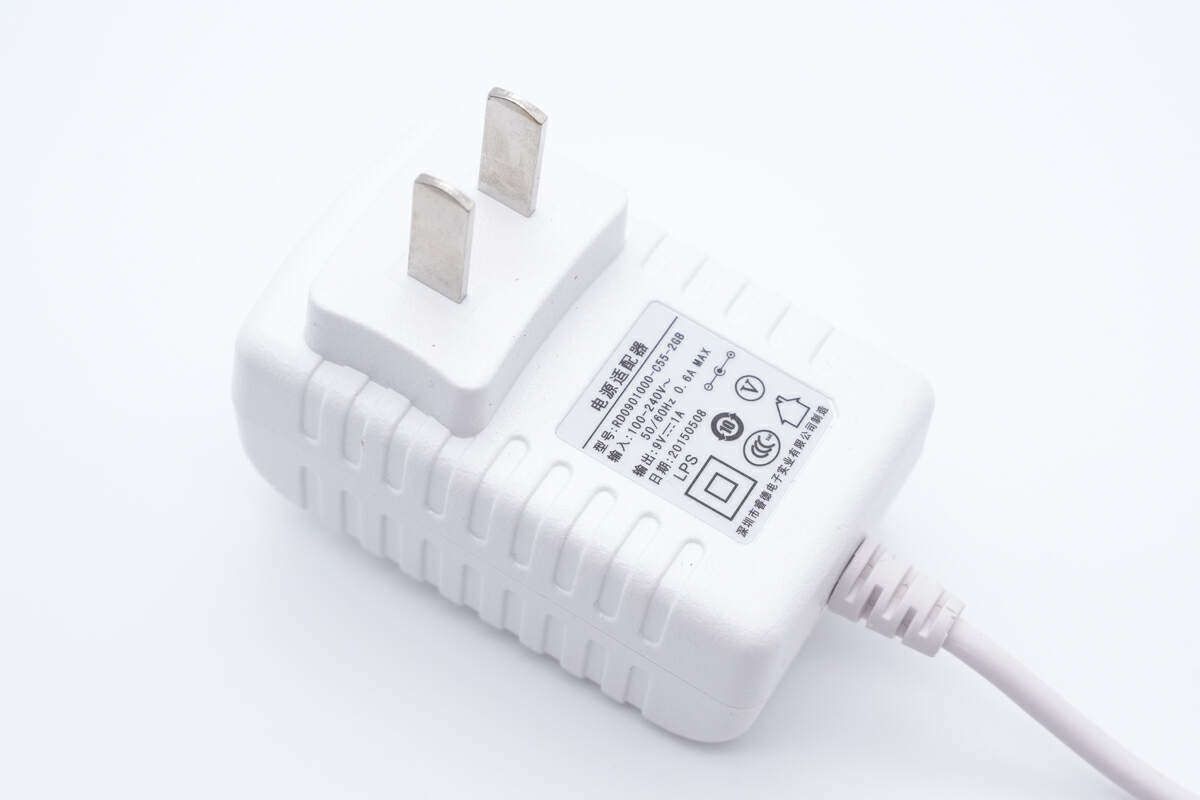

适配器配备固定国标插脚，底部贴有适配器铭牌。

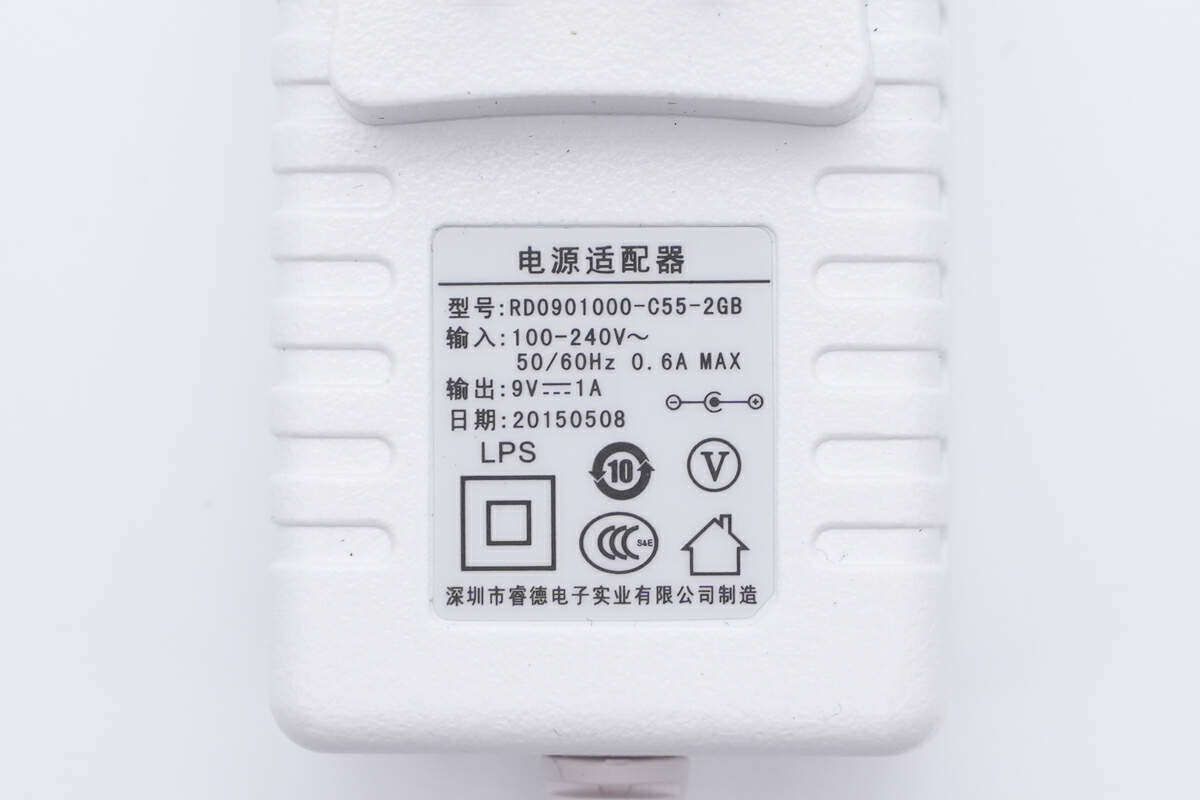

适配器铭牌特写

型号：RD0901000-C55-2GB

输入：100-240V~50/60Hz 0.6A MAX

输出：9V1A

日期：20150508

制造商：深圳市睿德电子实业有限公司

适配器通过了CCC认证。

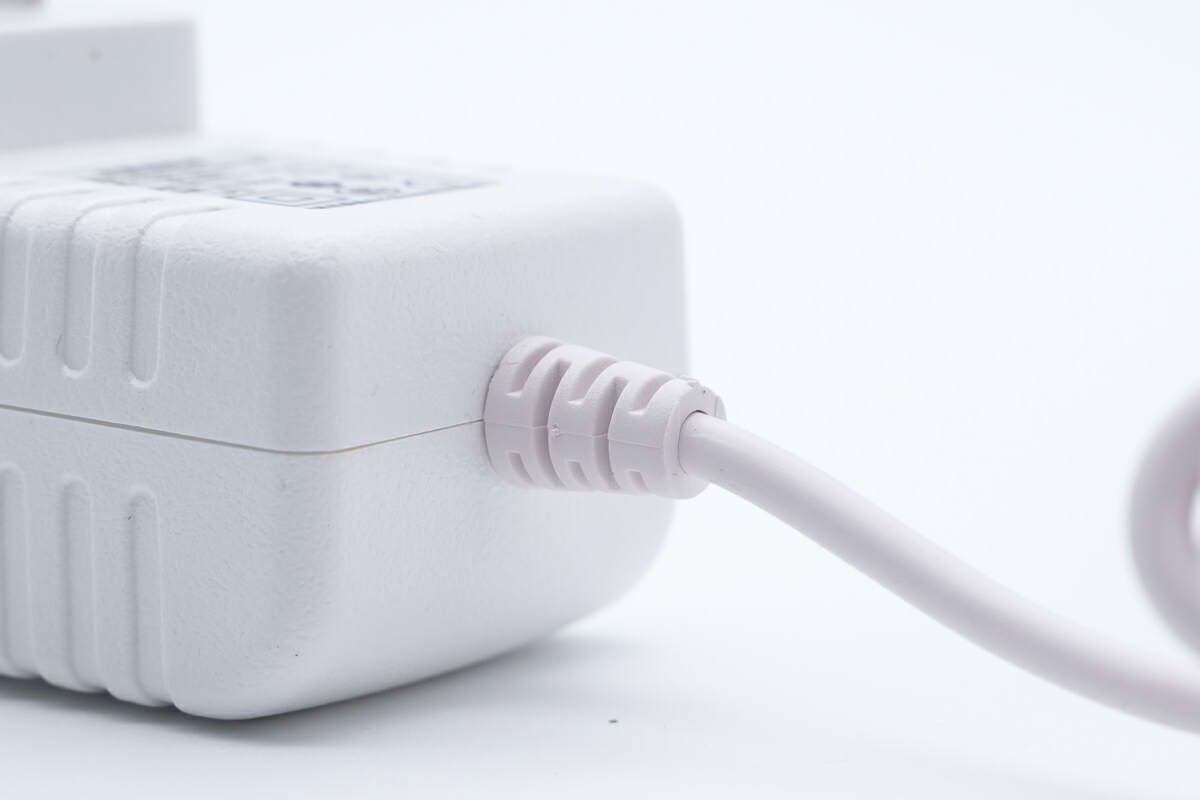

输出线缆与机身连接处做了抗弯折保护处理。

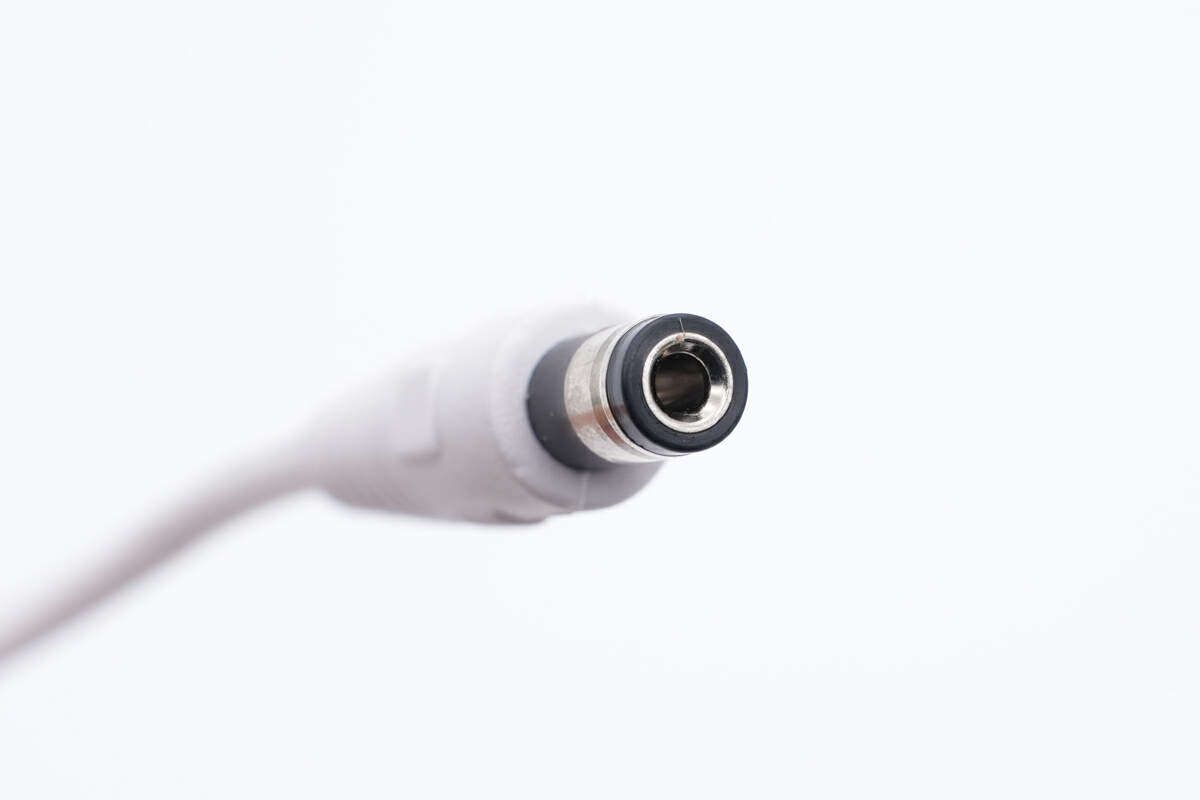

DC输出线缆端子特写。

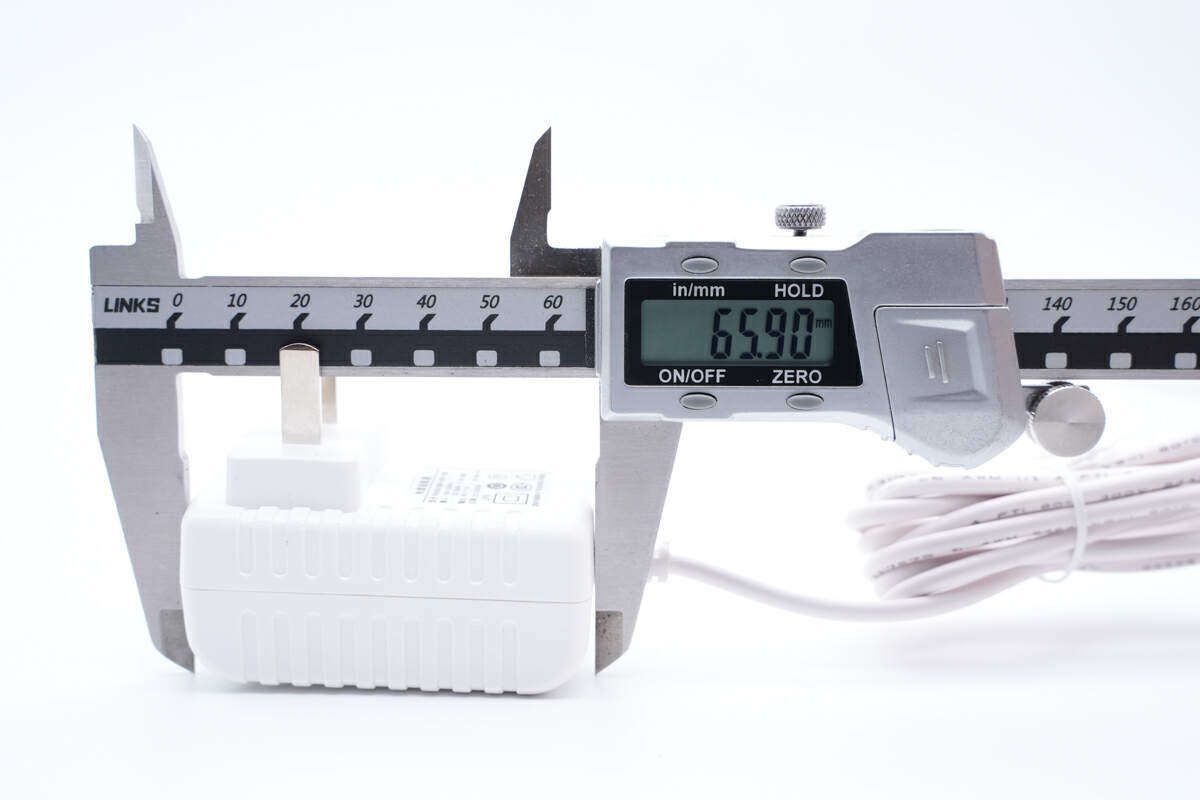

测得适配器机身长度为65.9mm。

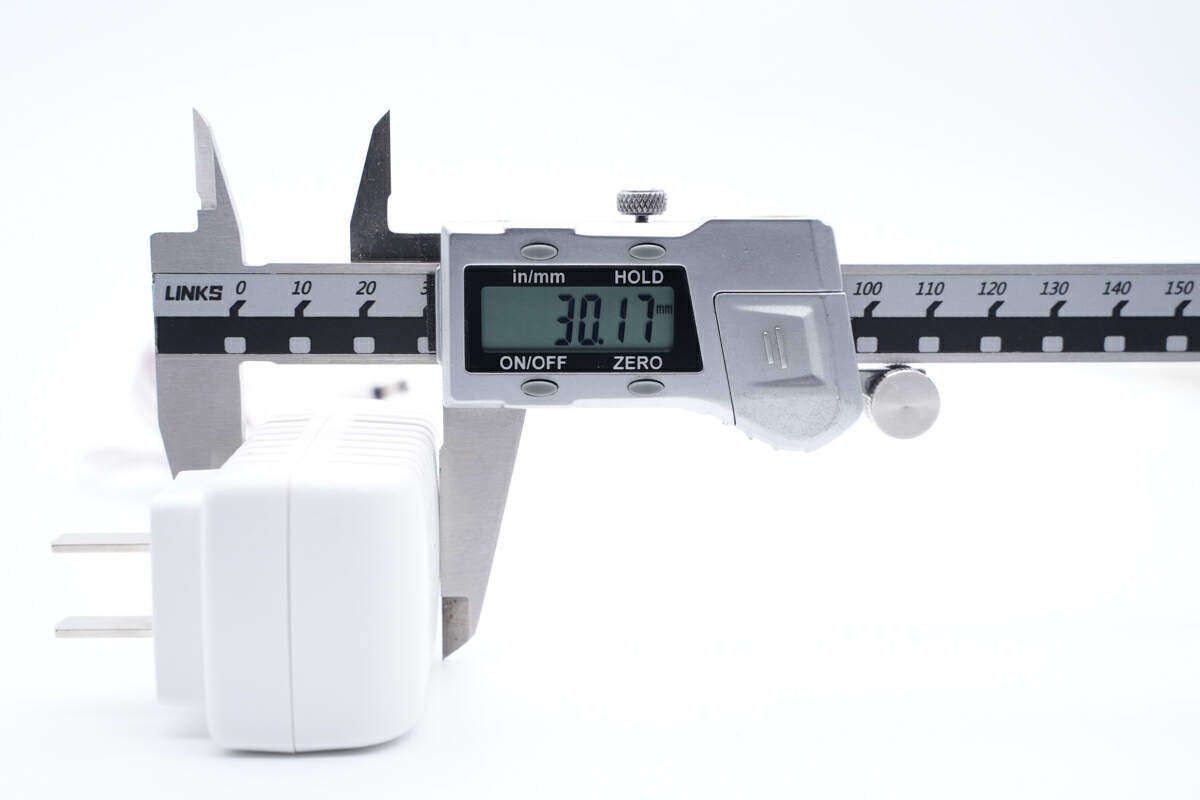

高度为30.17mm。

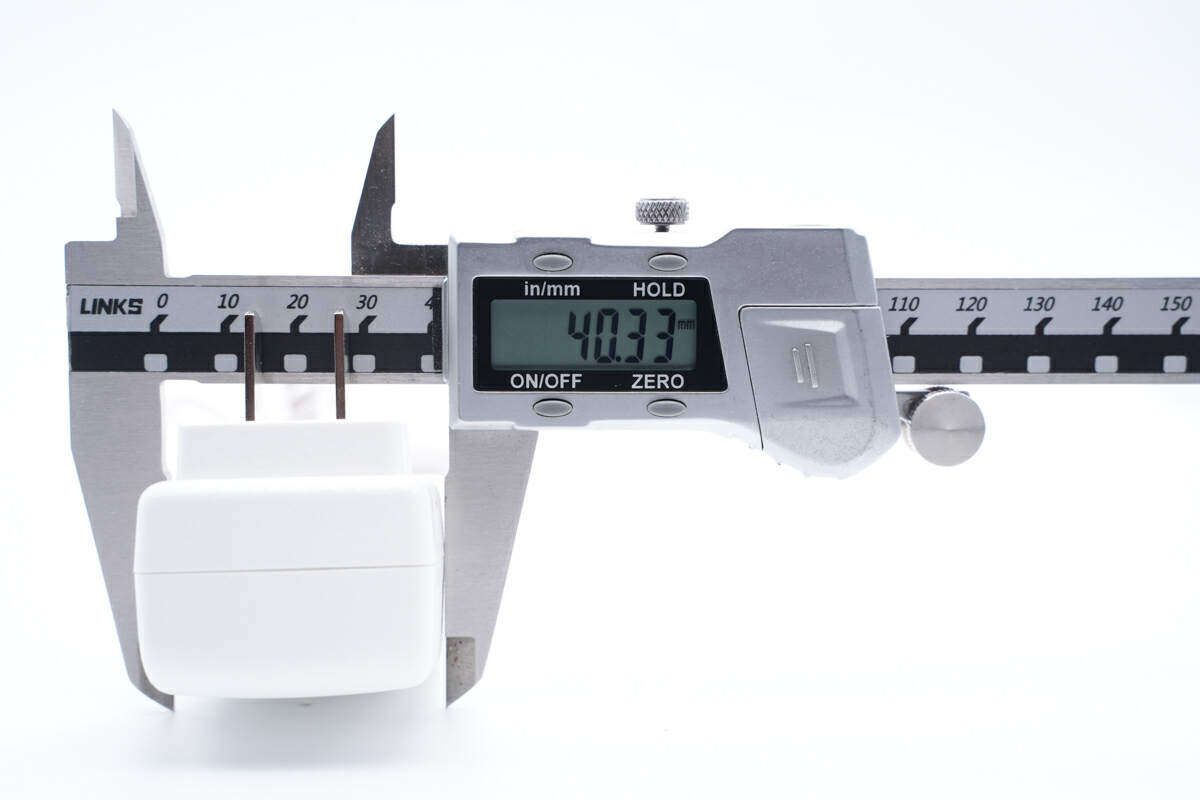

宽度为40.33mm。

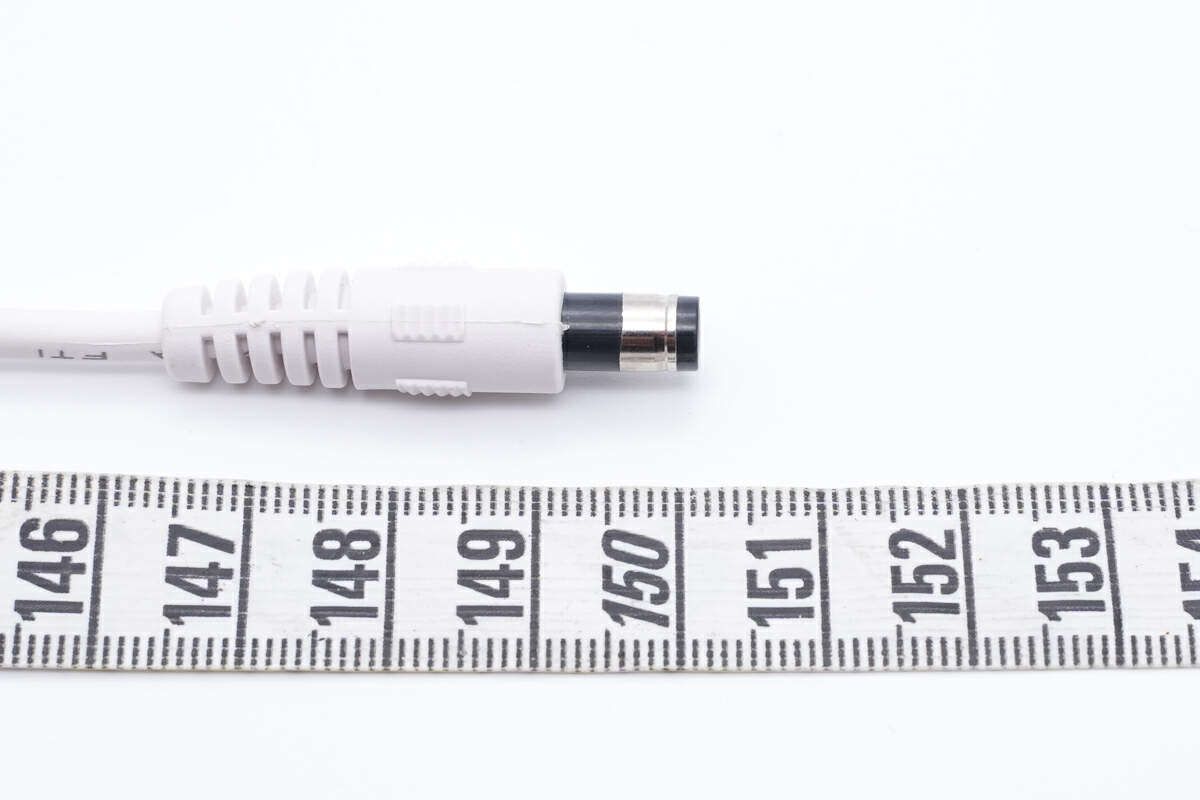

线缆长度约为1.5米。

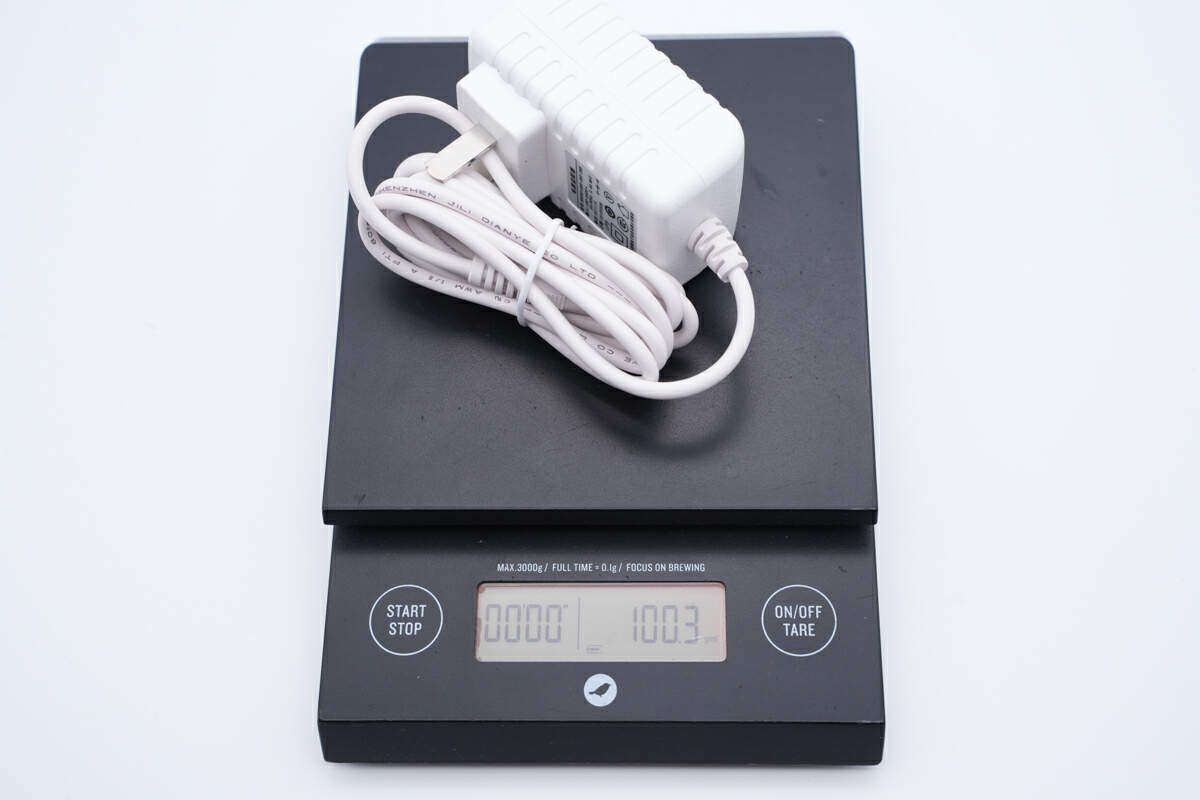

另外测得适配器重量约为100g。

睿德9W电源适配器拆解

看完了睿德这款适配器的外观展示，下面就进行拆解，看看内部设计和用料。

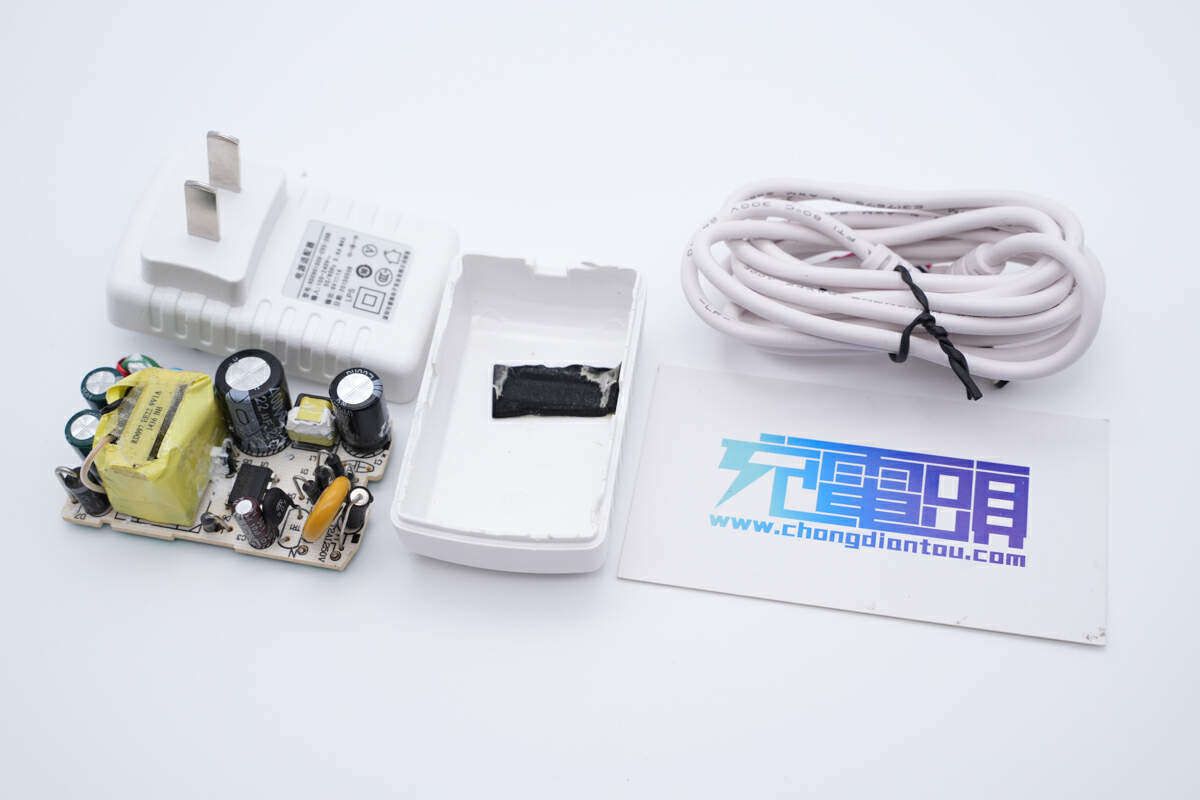

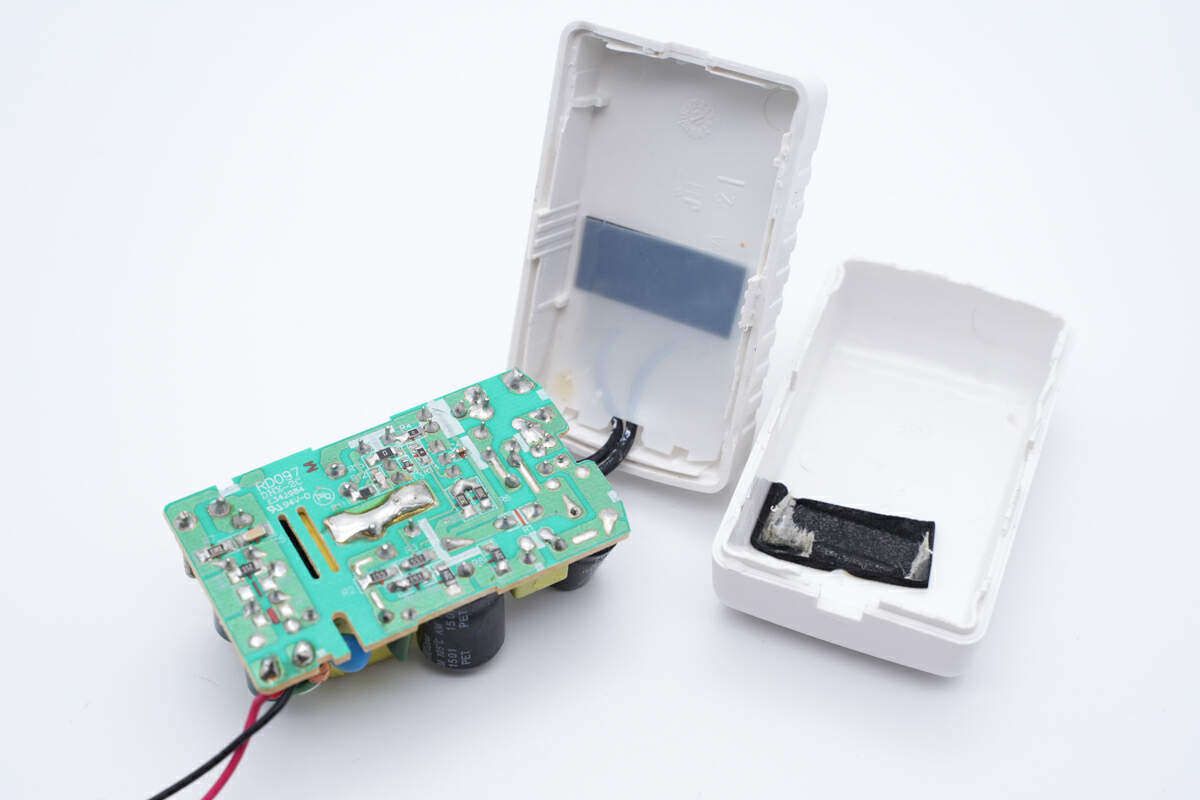

沿壳体接缝拆开外壳，适配器AC输入通过导线焊接连接供电。

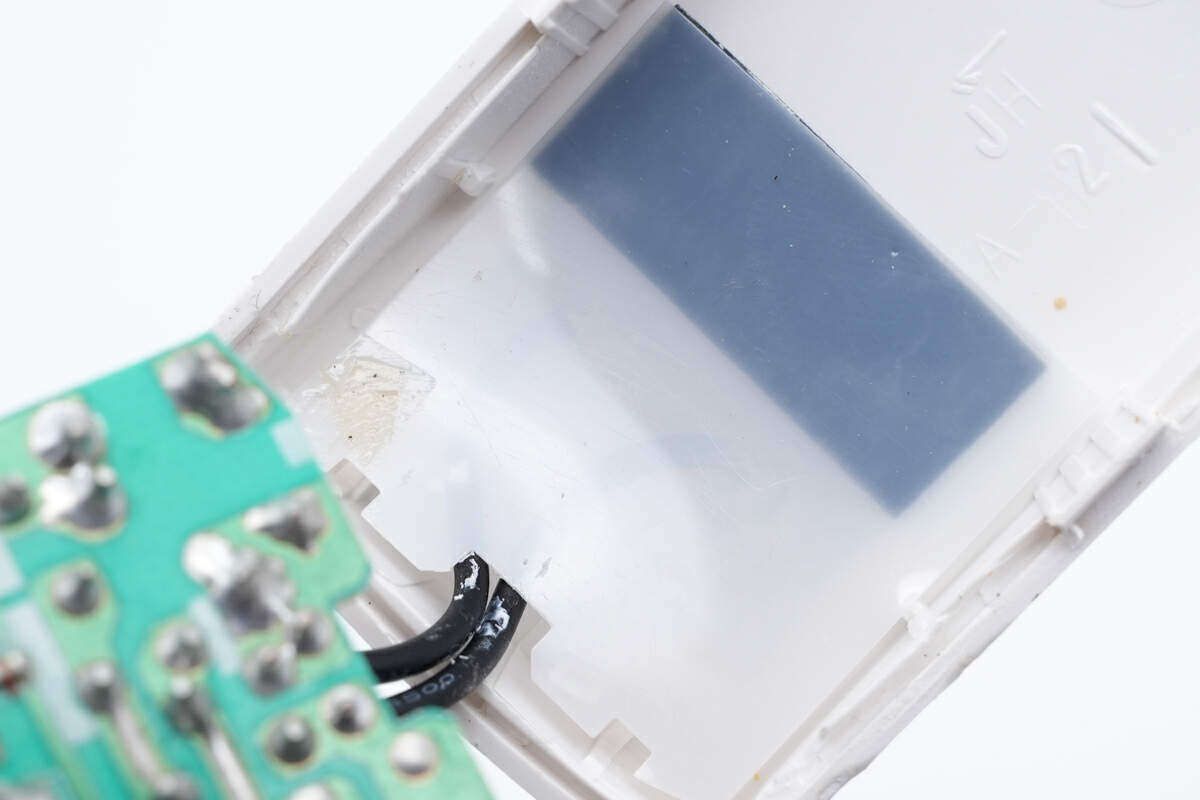

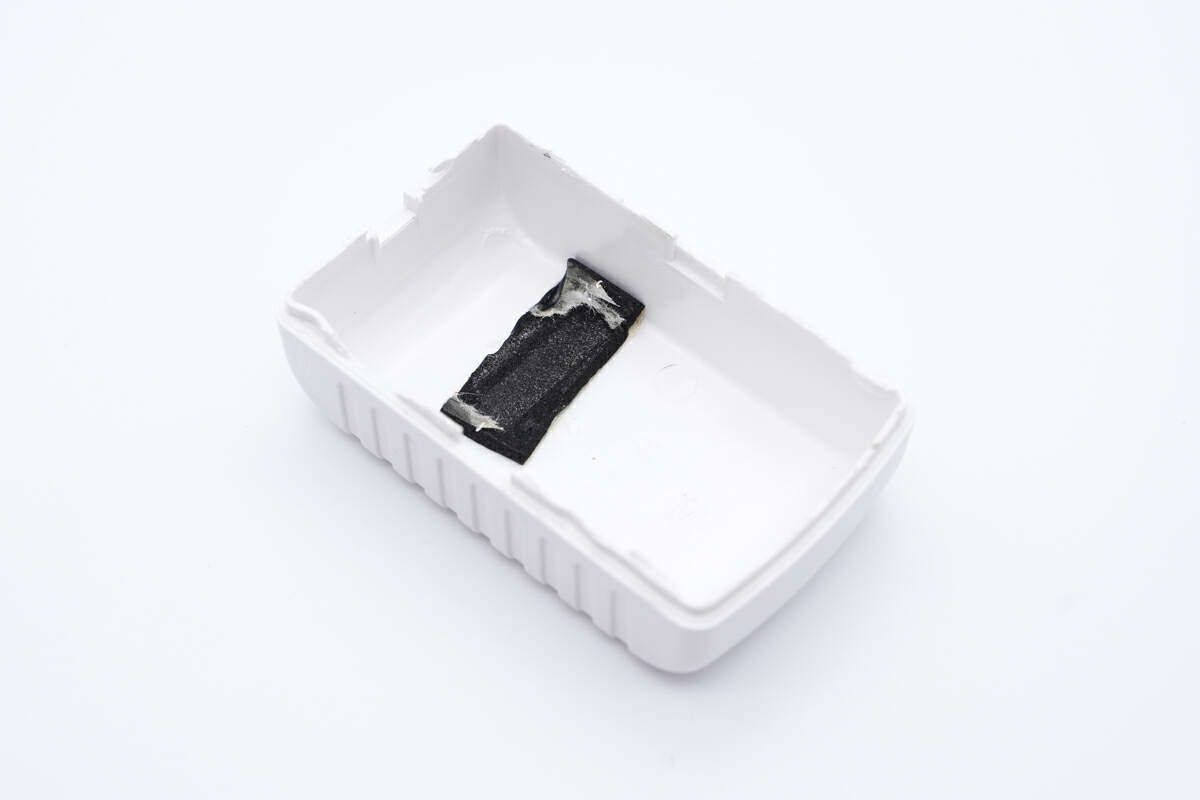

外壳内部粘贴泡棉固定内部PCBA模块。

输入线通过焊接连接。

插脚粘贴麦拉片绝缘。

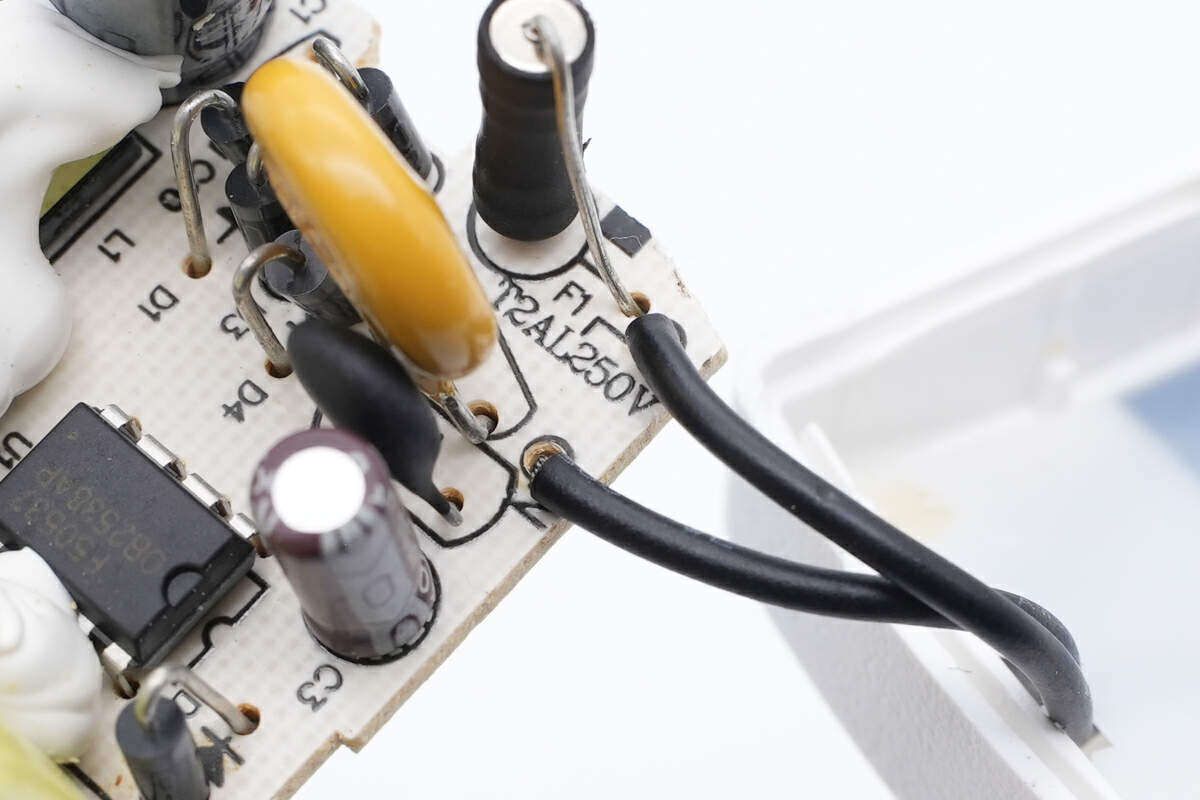

输入端导线通过焊接连接。

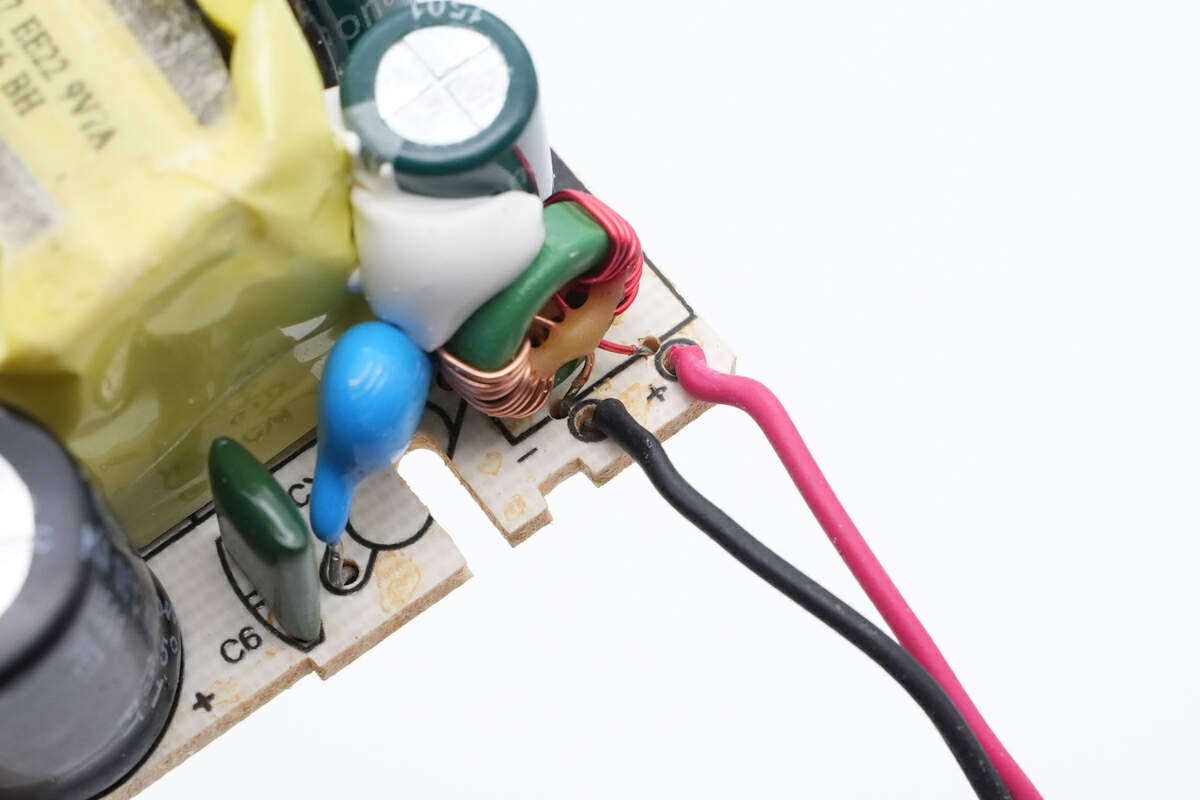

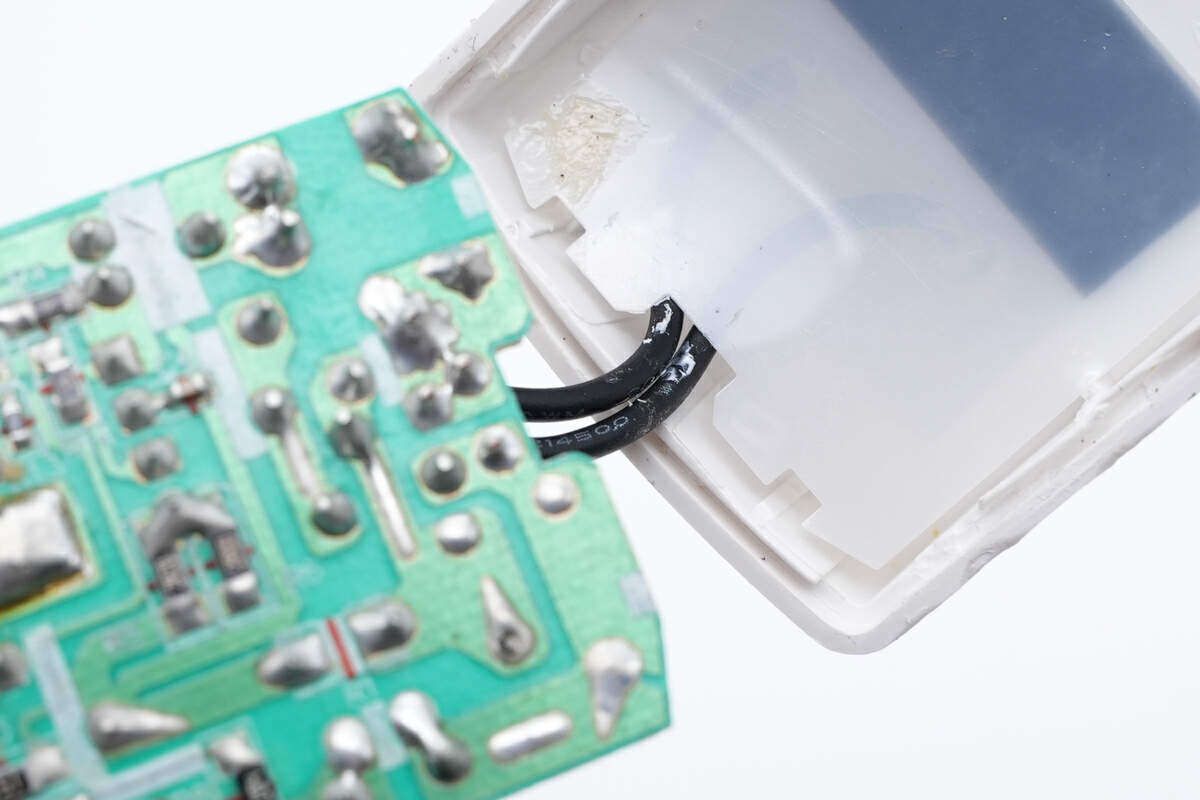

输出端导线也通过焊接连接。

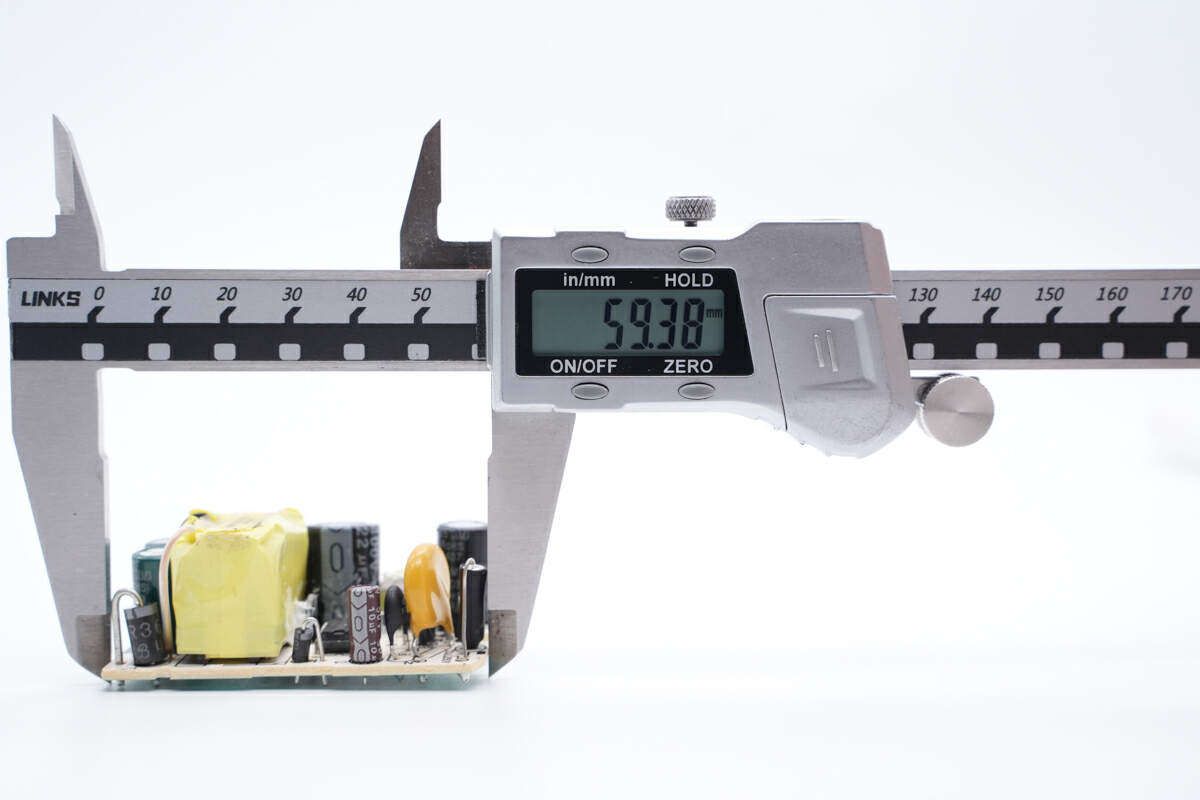

PCBA模块长度约为59.38mm。

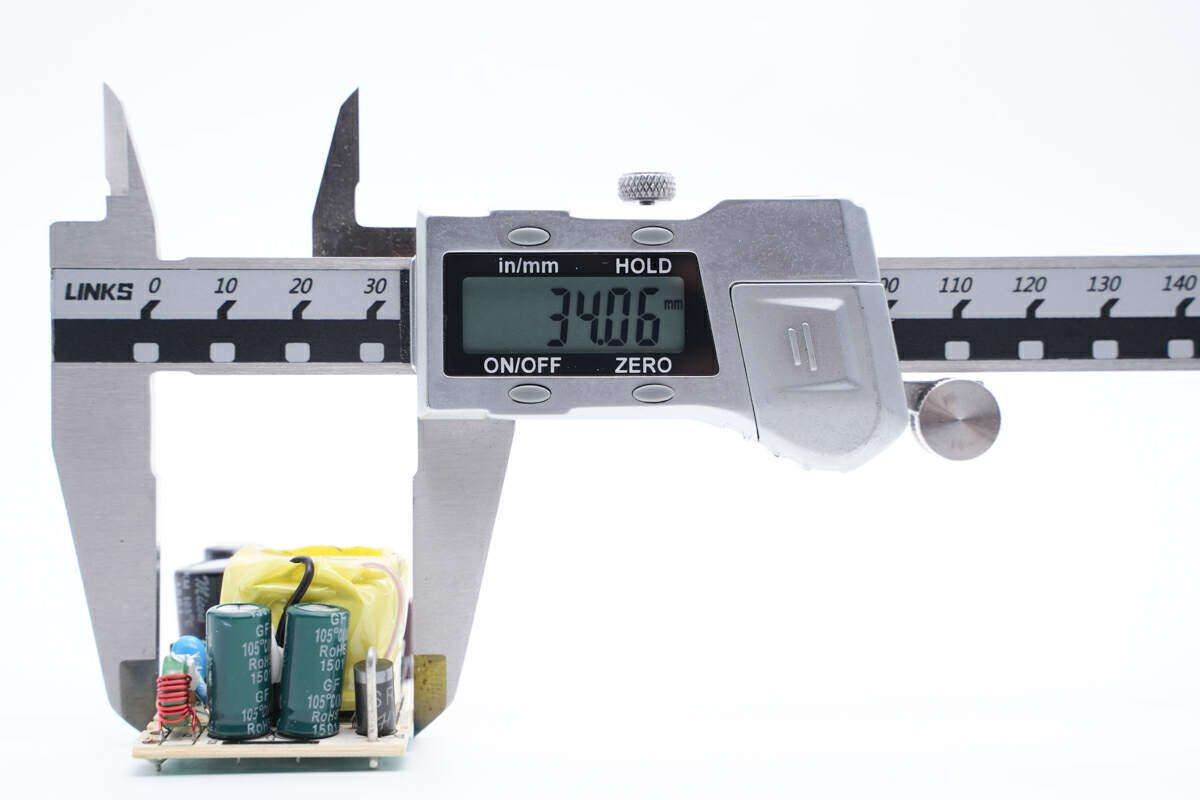

宽度约为34.06mm。

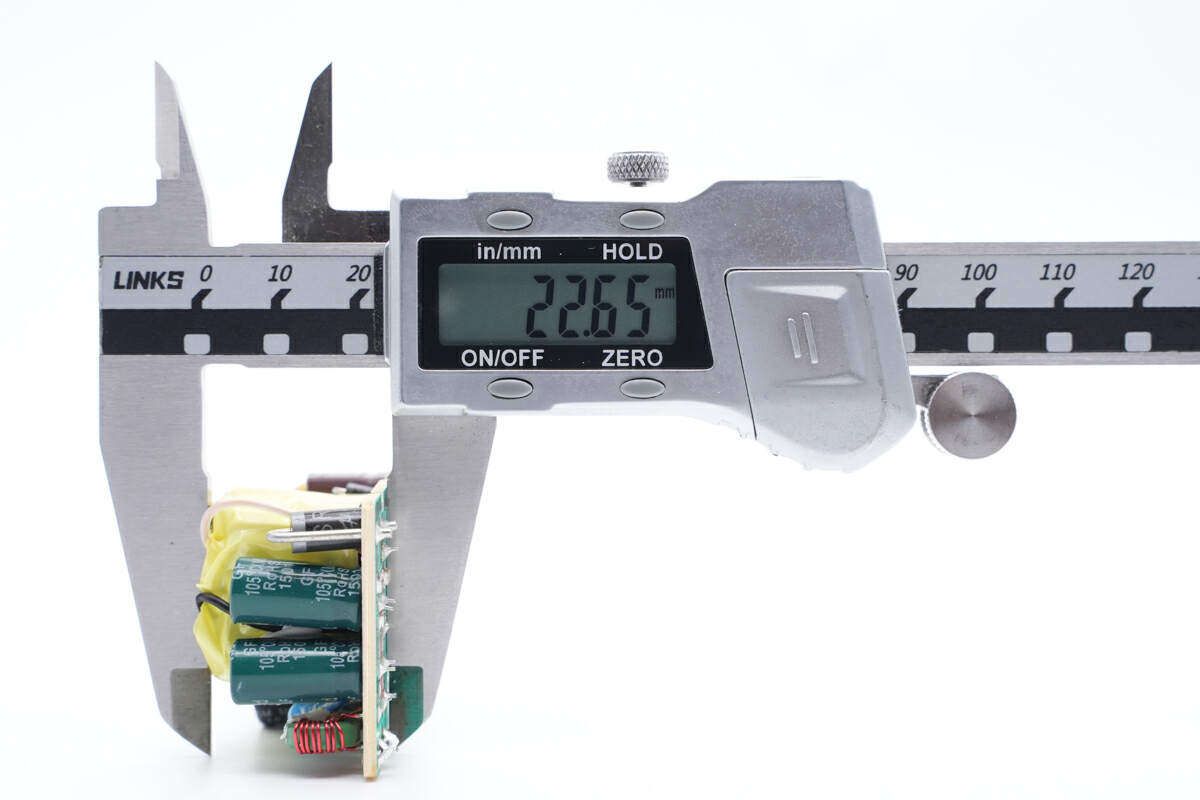

厚度约为22.65mm。

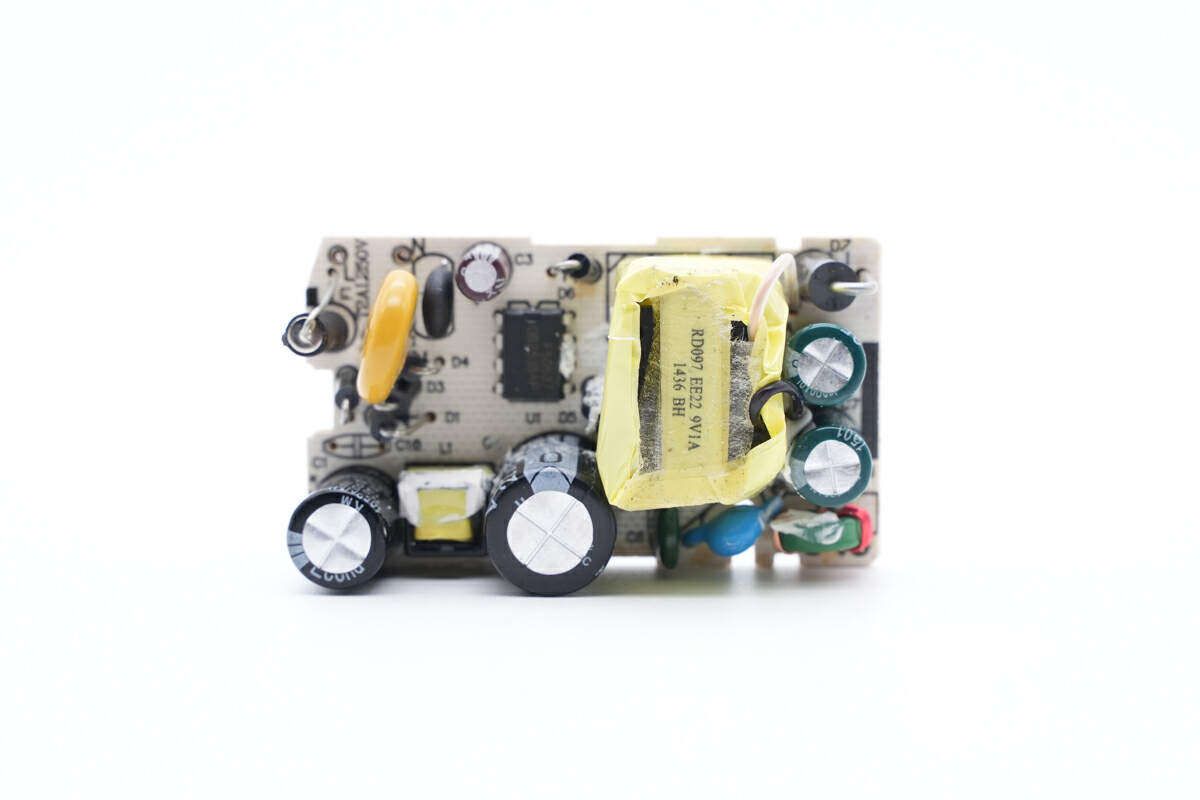

PCBA模块正面一览，左上角焊接保险丝，压敏电阻，NTC热敏电阻，整流二极管。下方焊接高压滤波电容和共模电感，右侧焊接变压器，整流二极管，滤波电容和滤波电感。

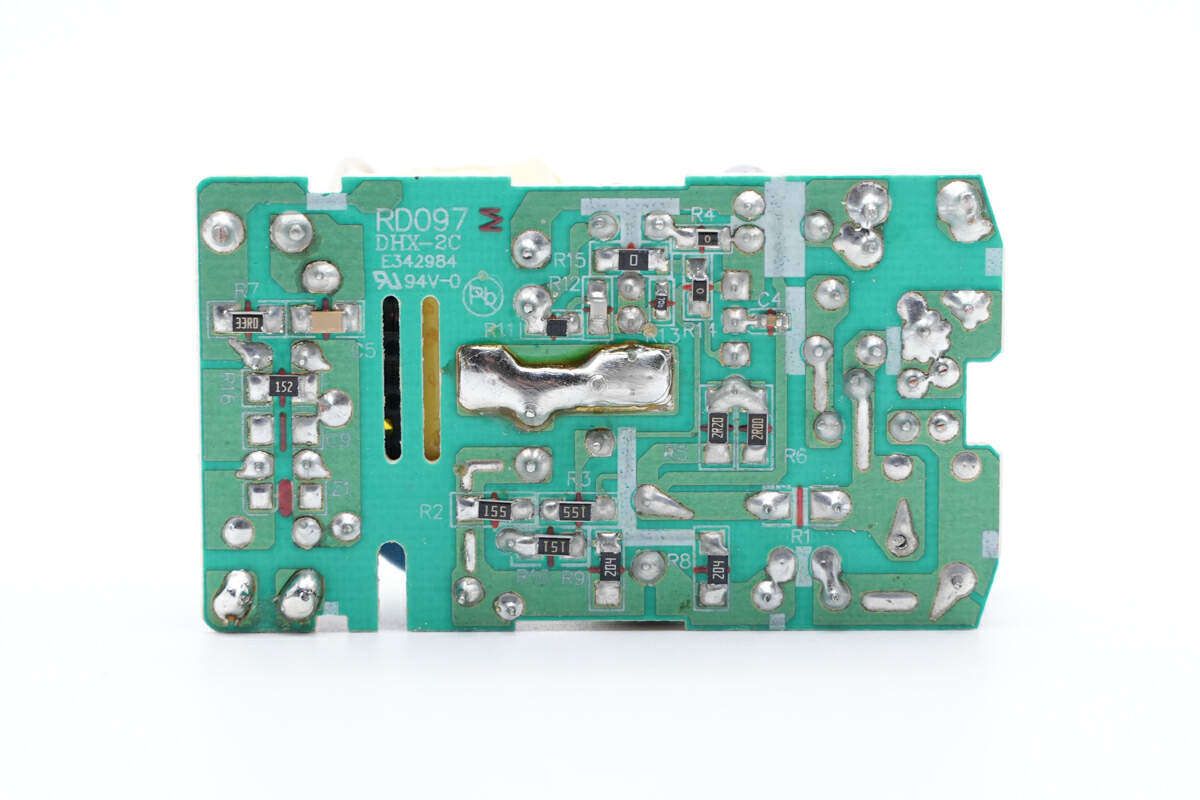

PCBA模块背面焊接贴片电阻和贴片电容。适配器采用原边反馈方案，没有使用光耦。下面我们就从输入端开始了解整个模块的用料。

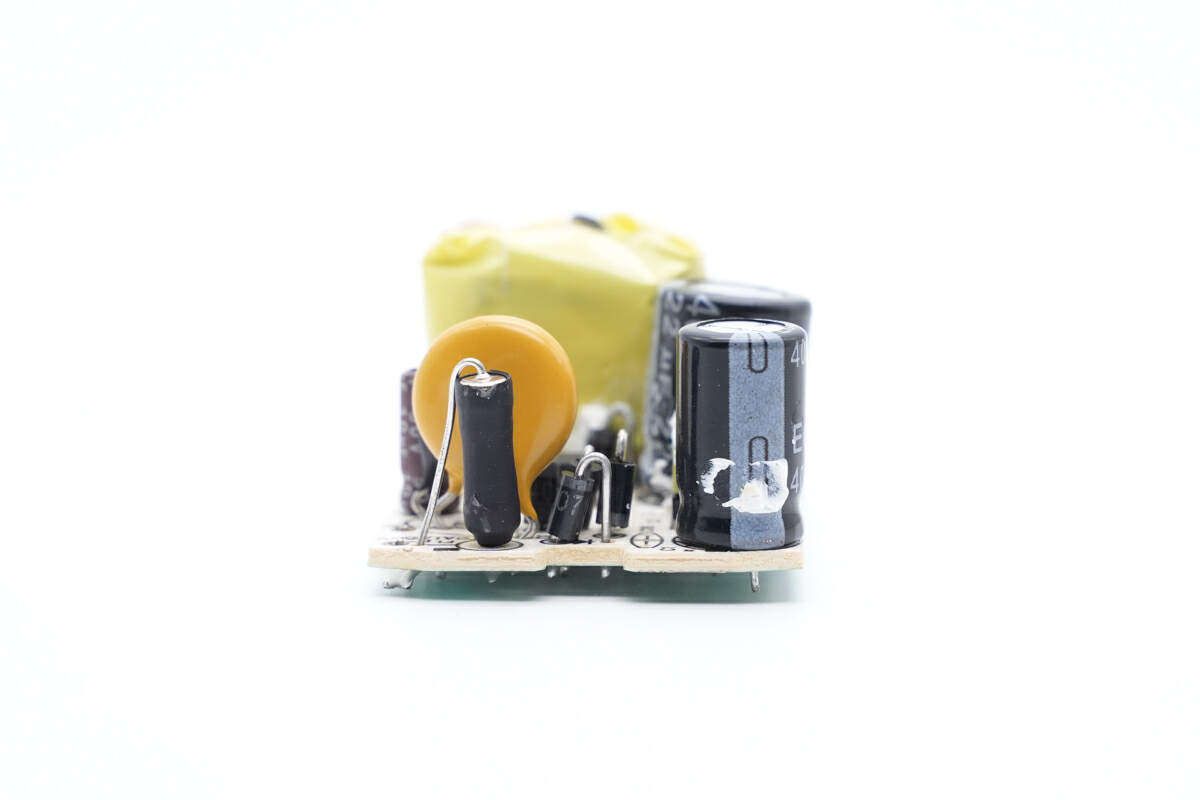

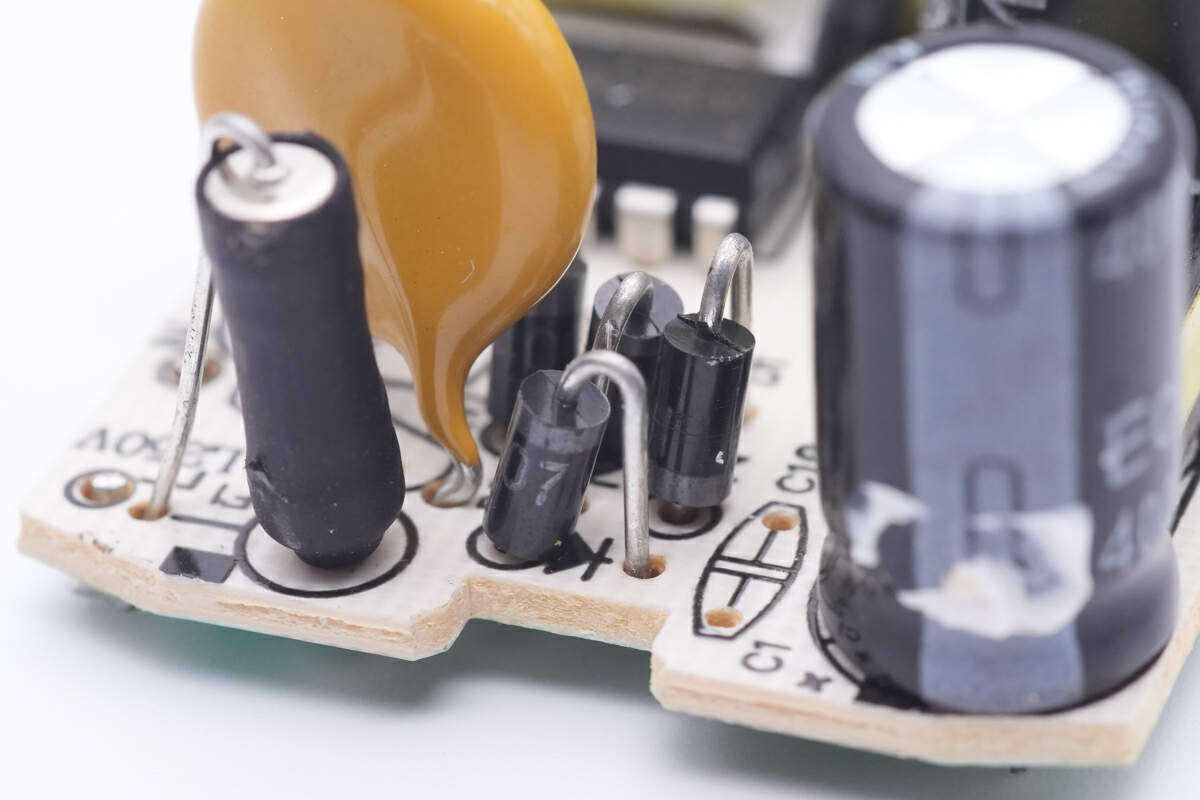

输入端焊接保险丝，压敏电阻，整流桥和高压滤波电容。

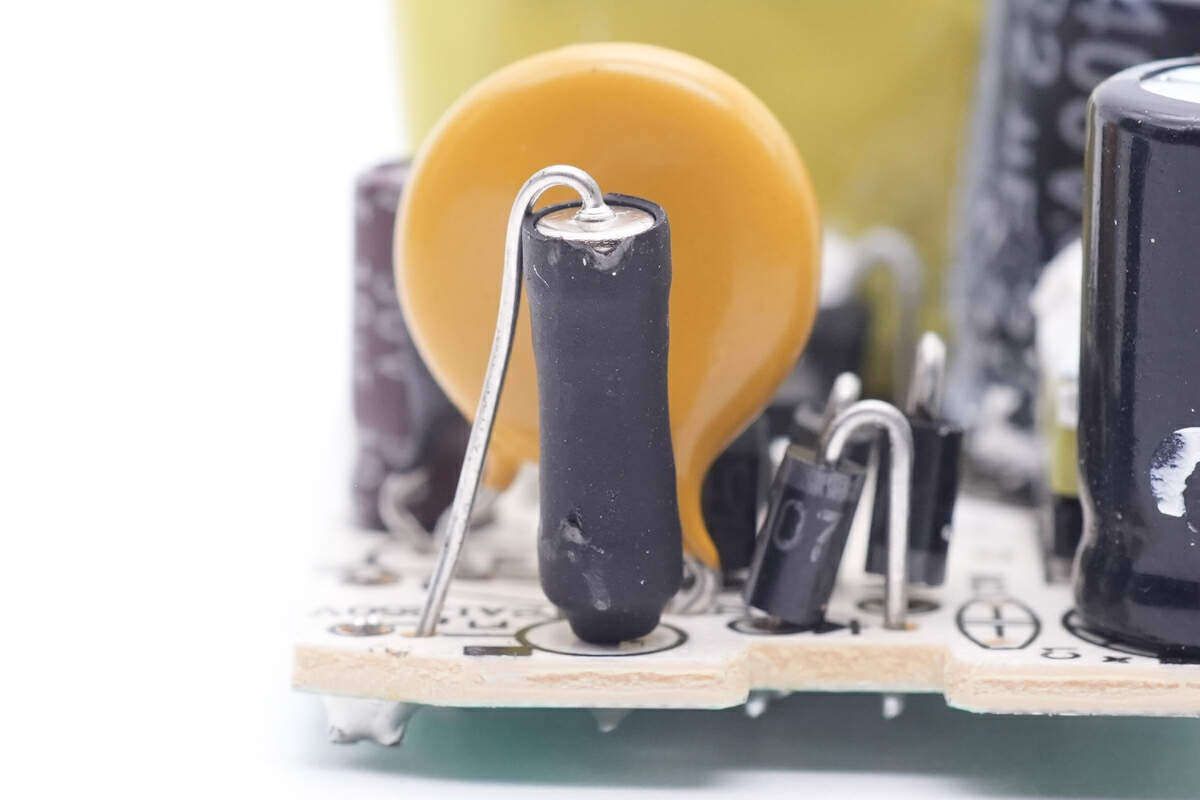

保险丝外套热缩管绝缘，规格为2A 250V。

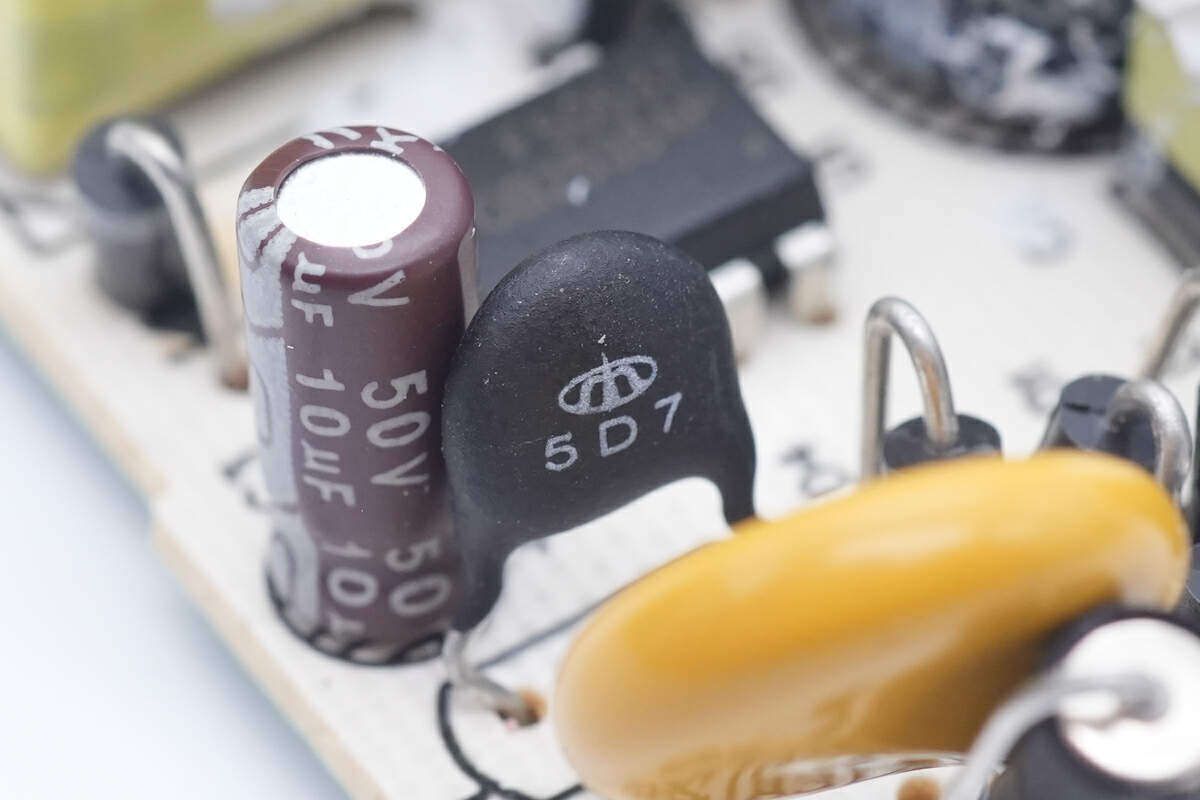

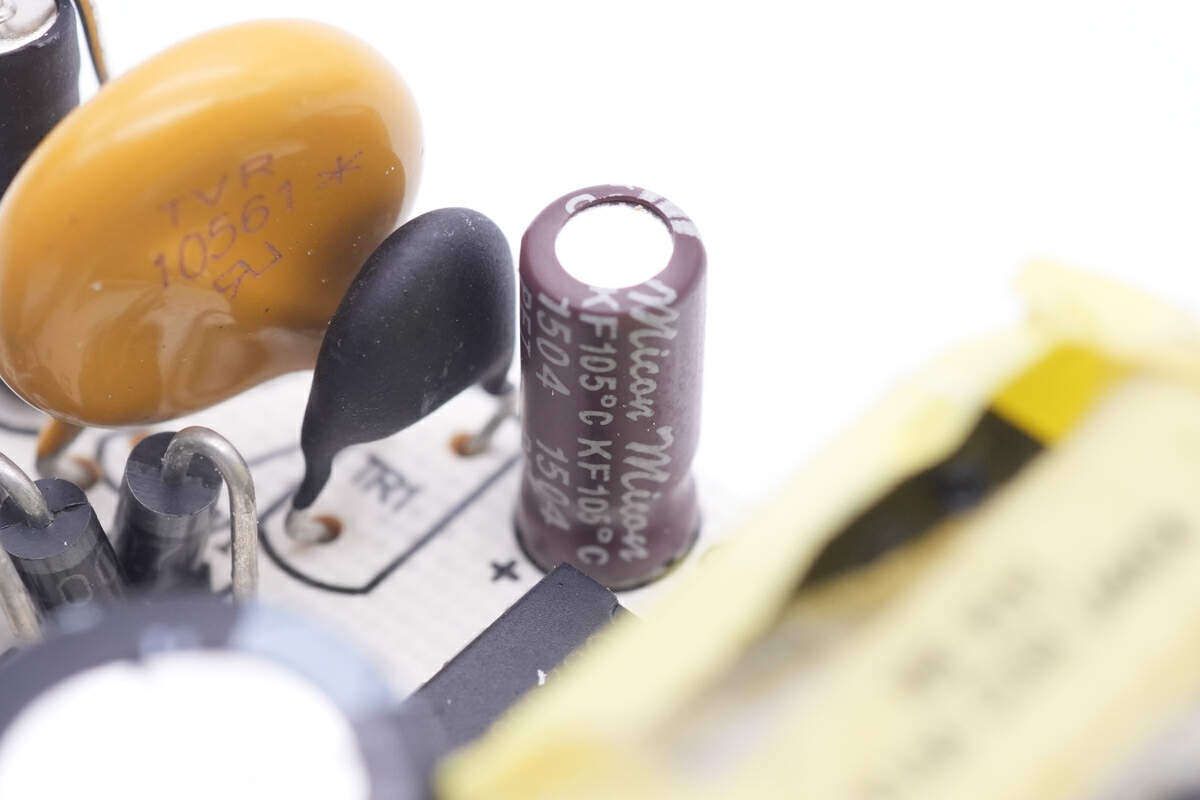

NTC热敏电阻来自时恒电子，型号5D7。

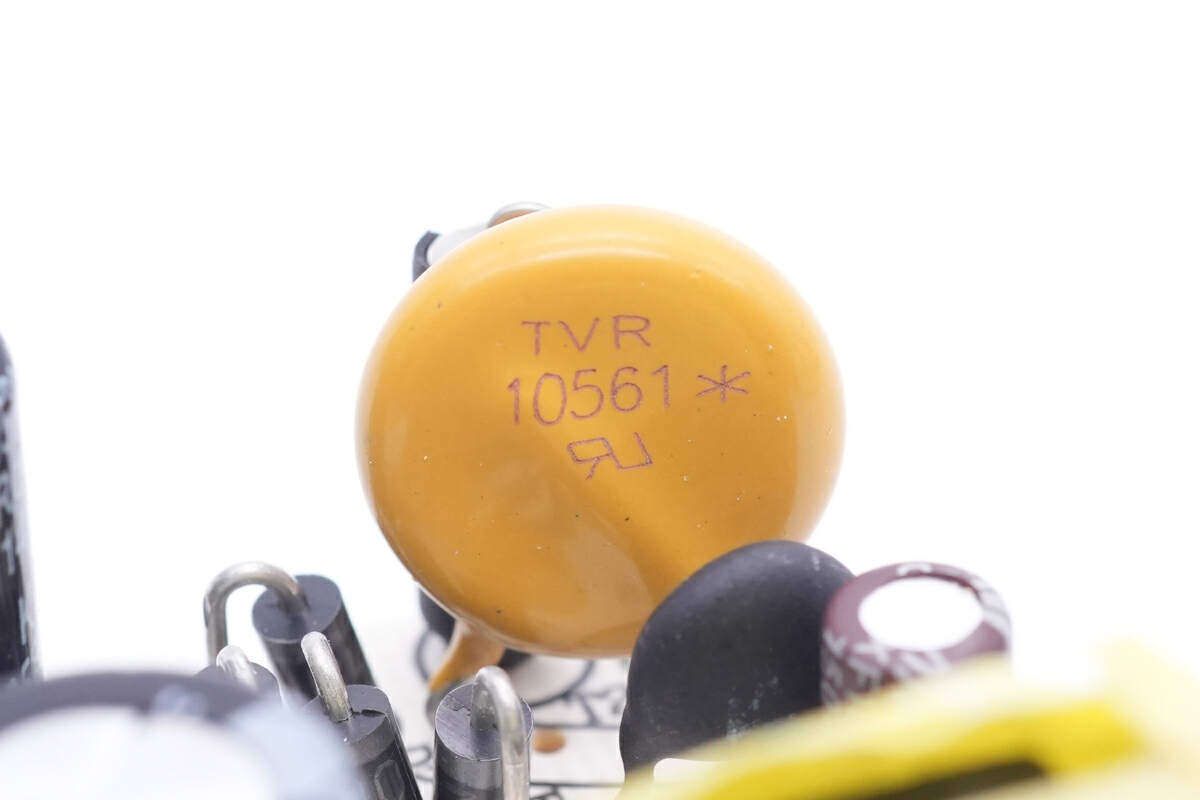

压敏电阻型号TVR10561，用于浪涌过电压保护。

四颗二极管组成桥式整流电路。

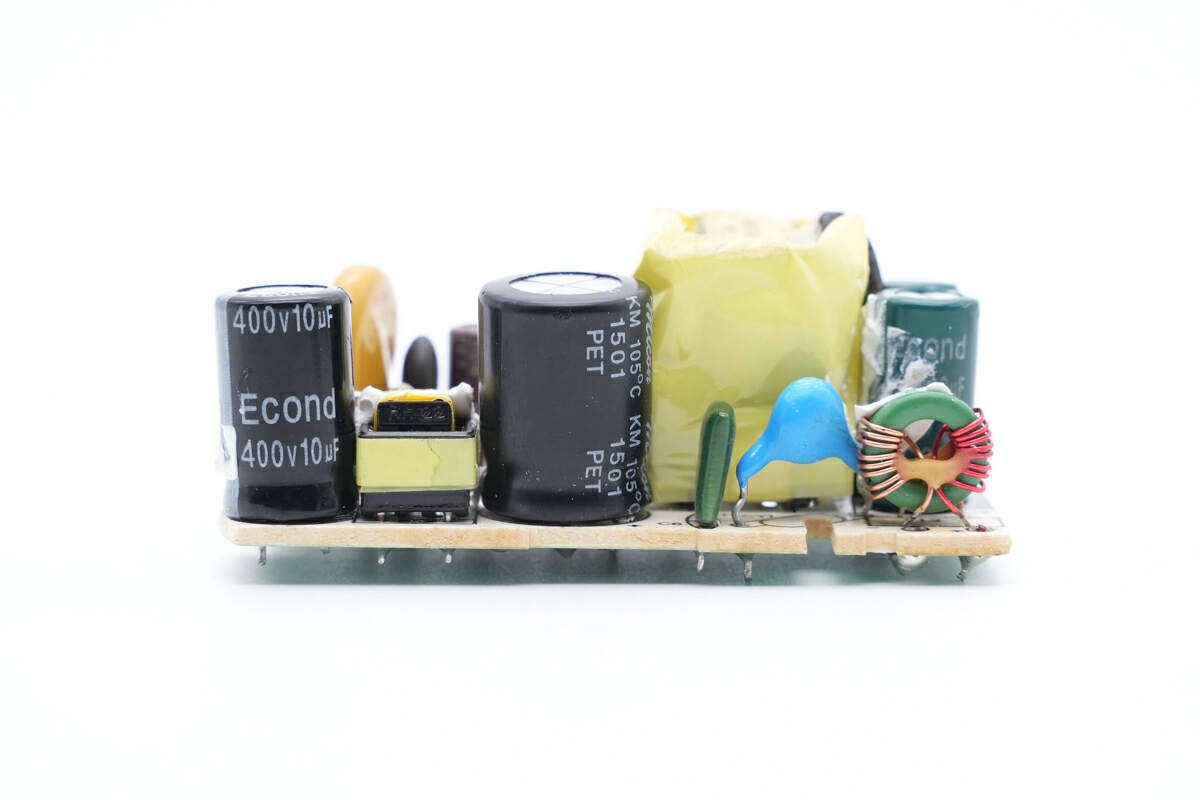

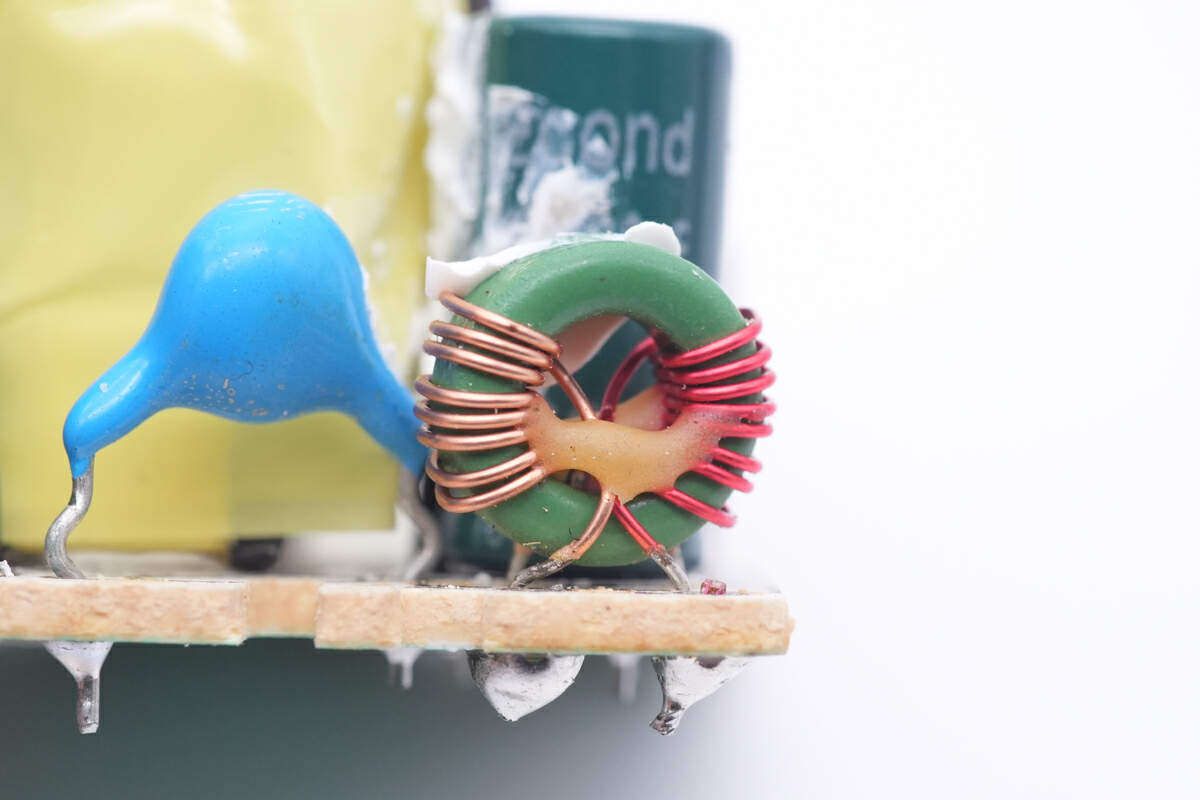

侧面焊接高压滤波电容，共模电感，蓝色Y电容和滤波电感。

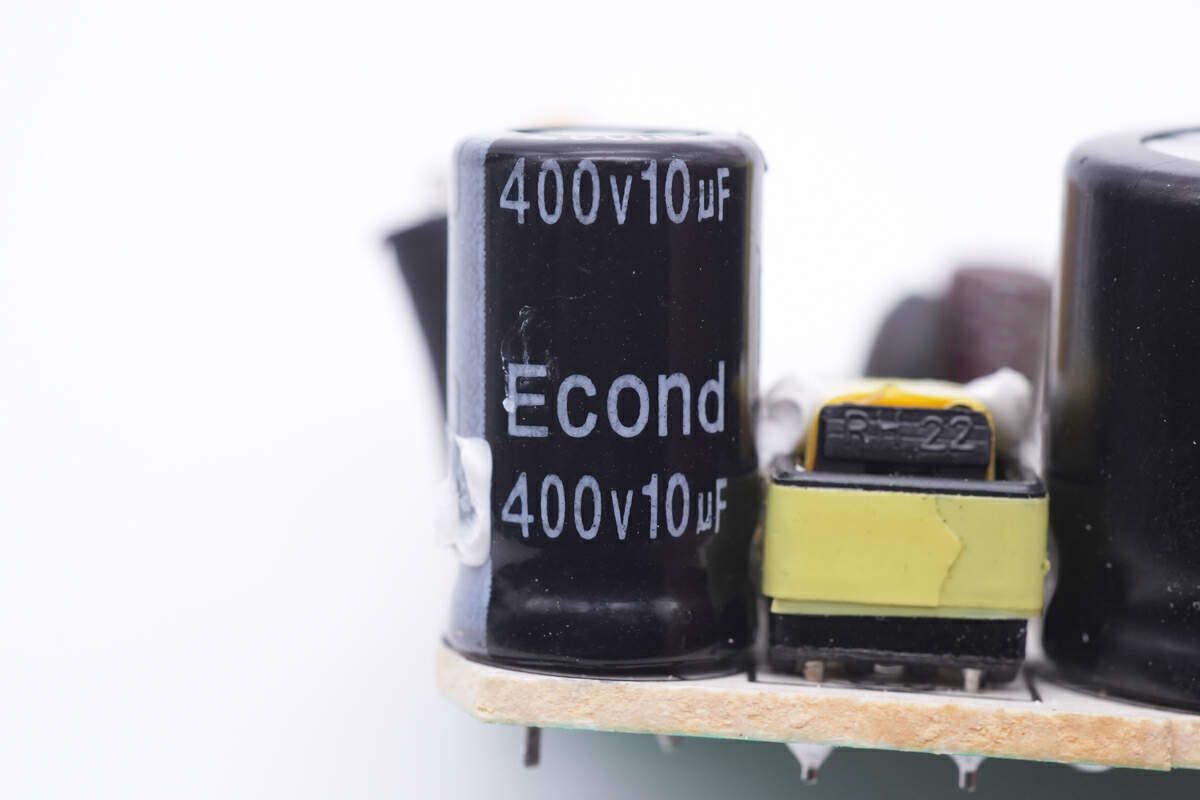

高压滤波电容来自Econd米朗电子，规格为400V10μF。

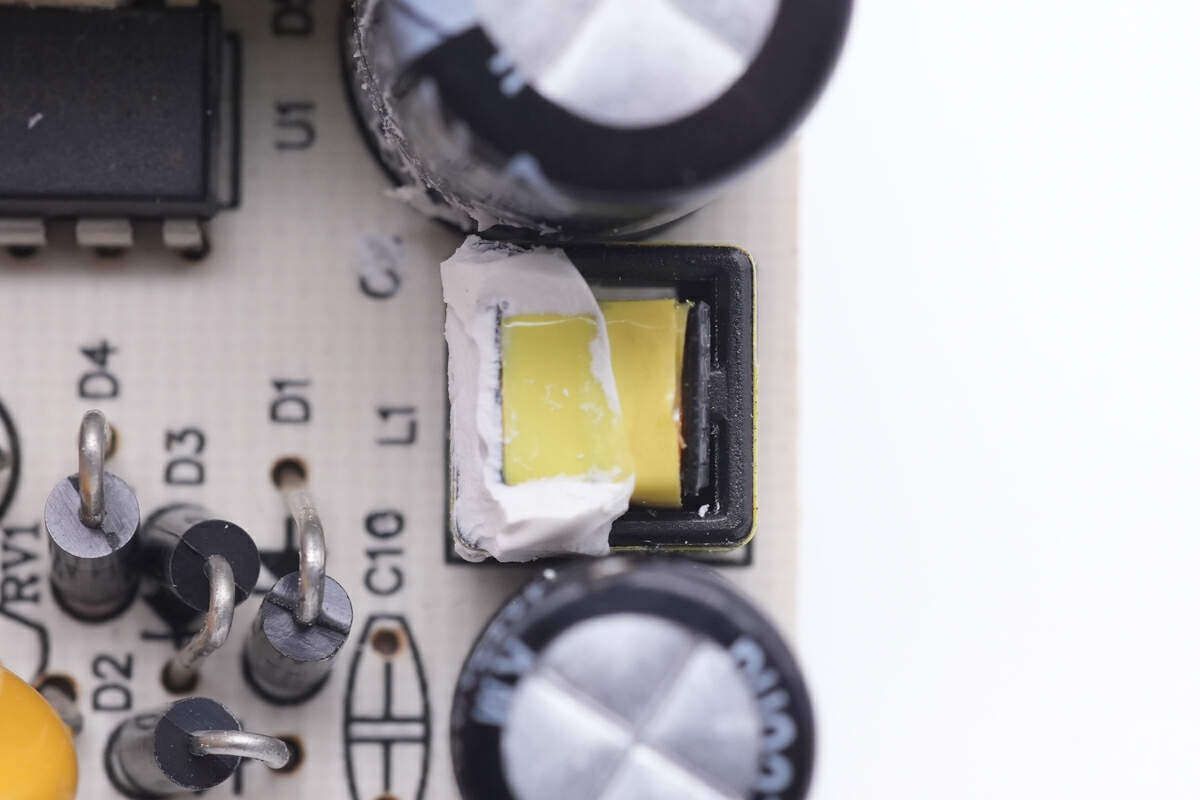

共模电感采用方形磁芯绕制。

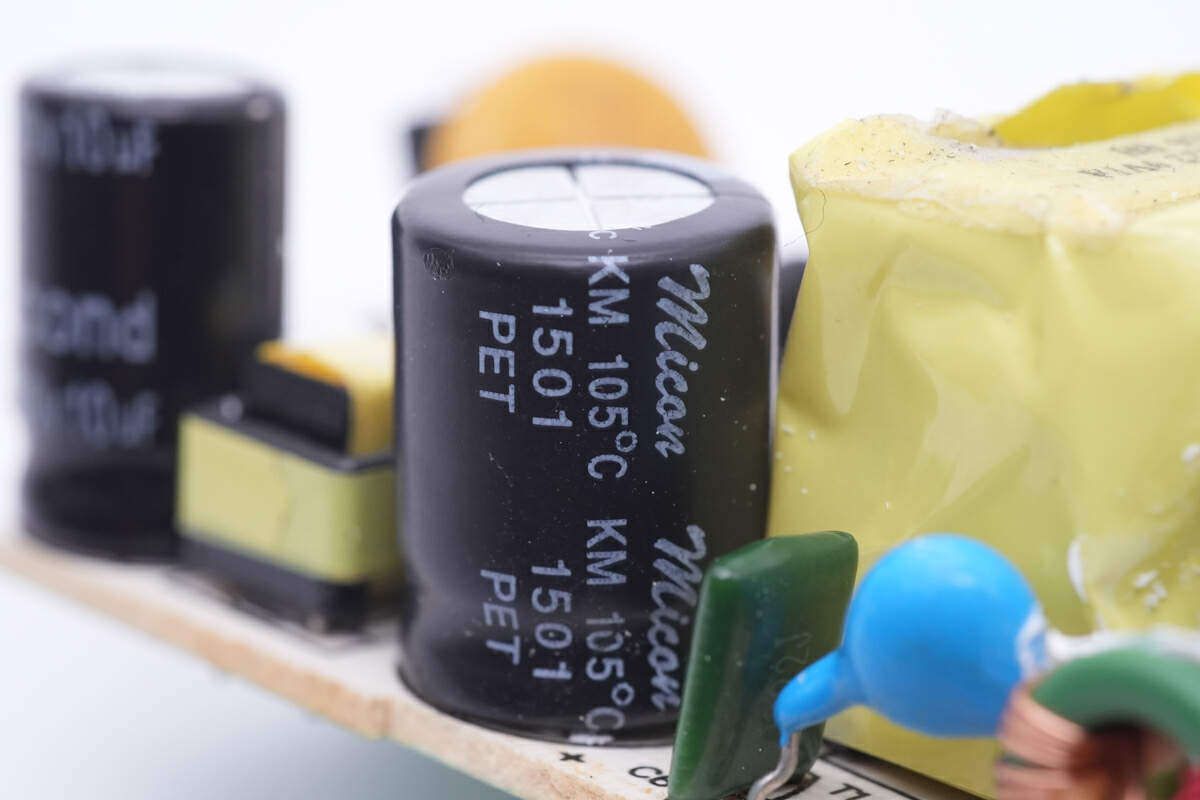

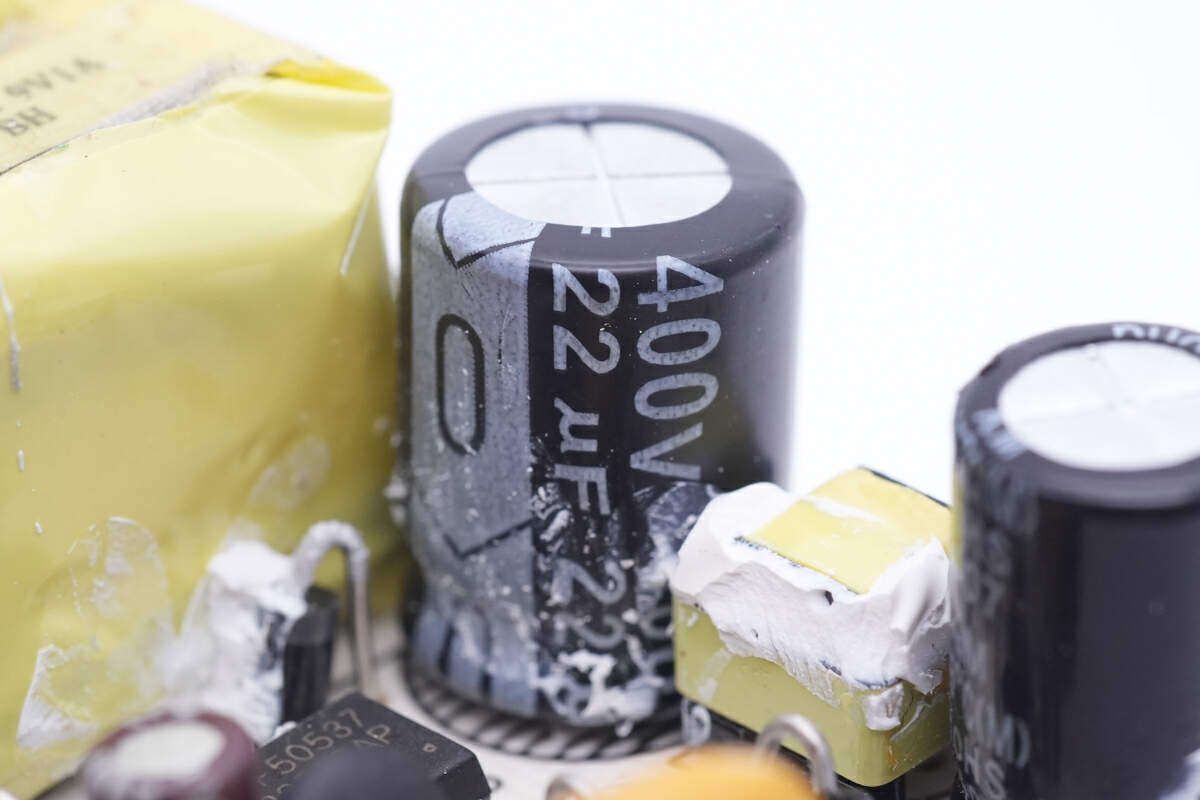

另一颗高压滤波电容来自micon明月光。

规格为400V 22μF，总容量为32μF。

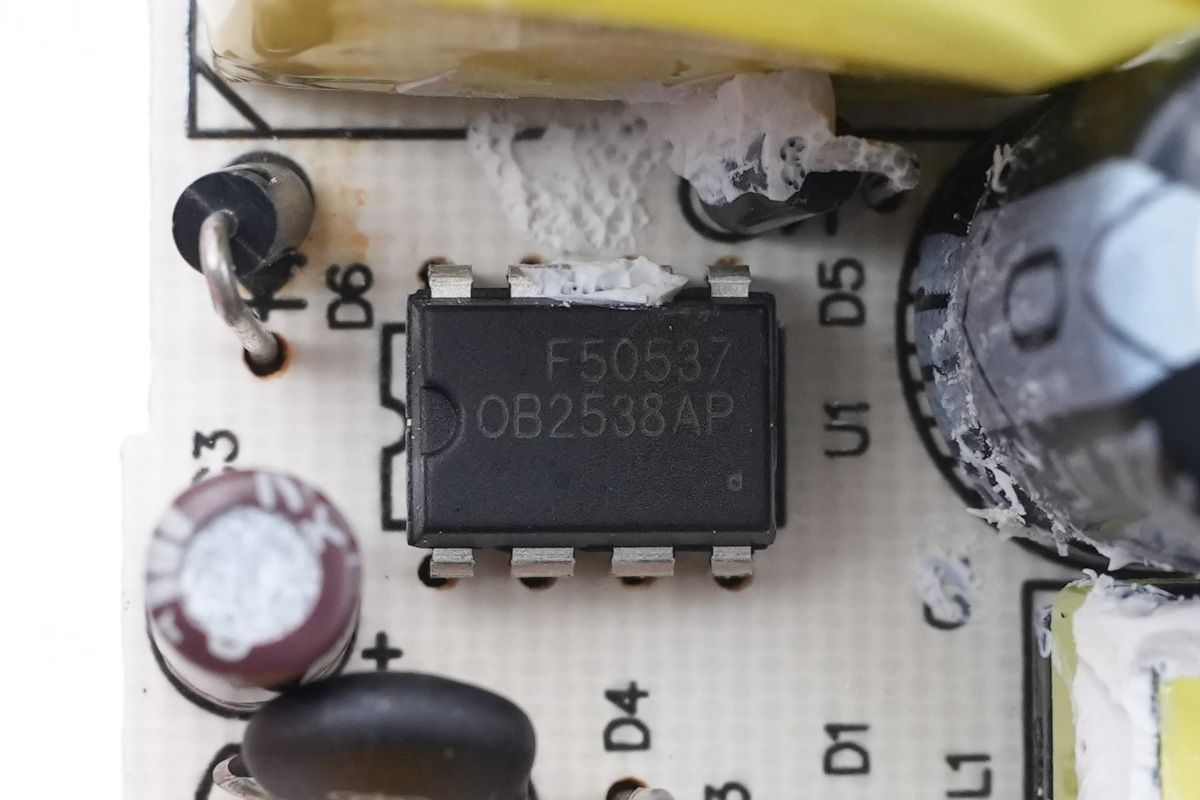

初级主控芯片来自昂宝，型号OB2538，是一颗高精度原边反馈电源芯片，内部集成MOS管，支持20W输出功率。

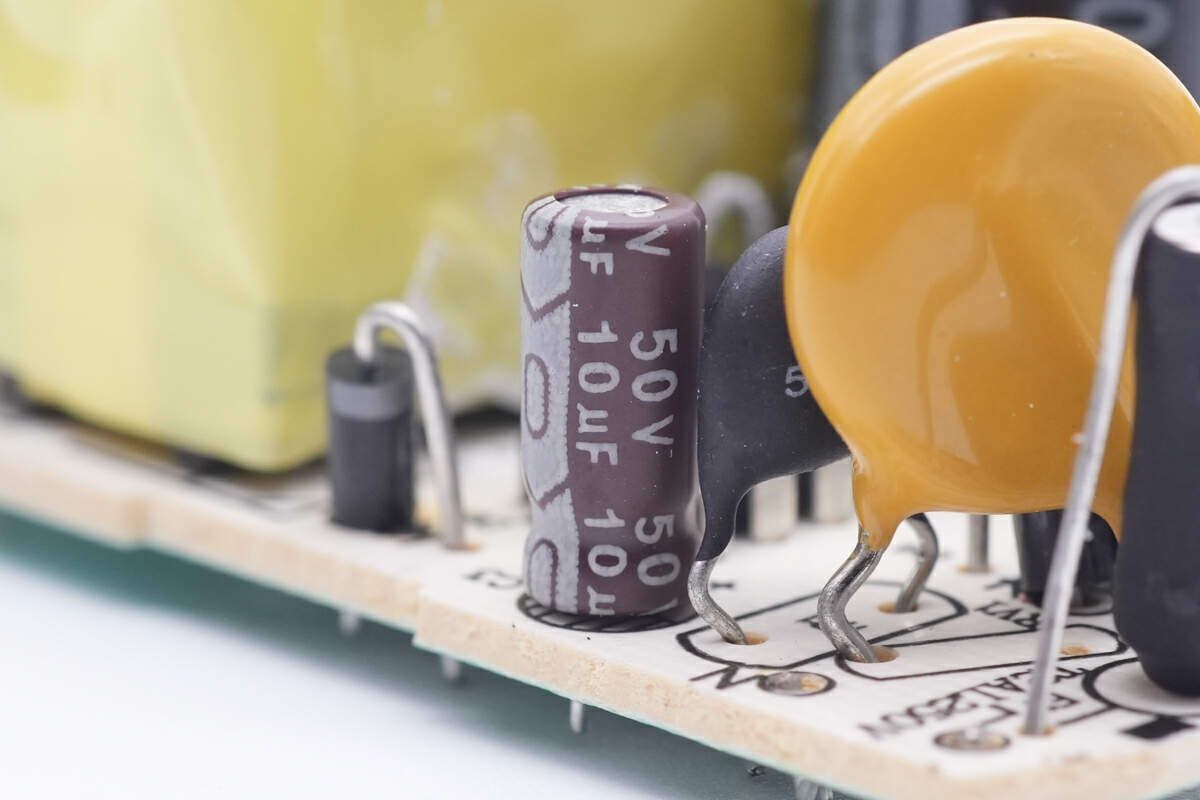

为昂宝OB3538供电的滤波电容来自明月光。

规格为50V 10μF。

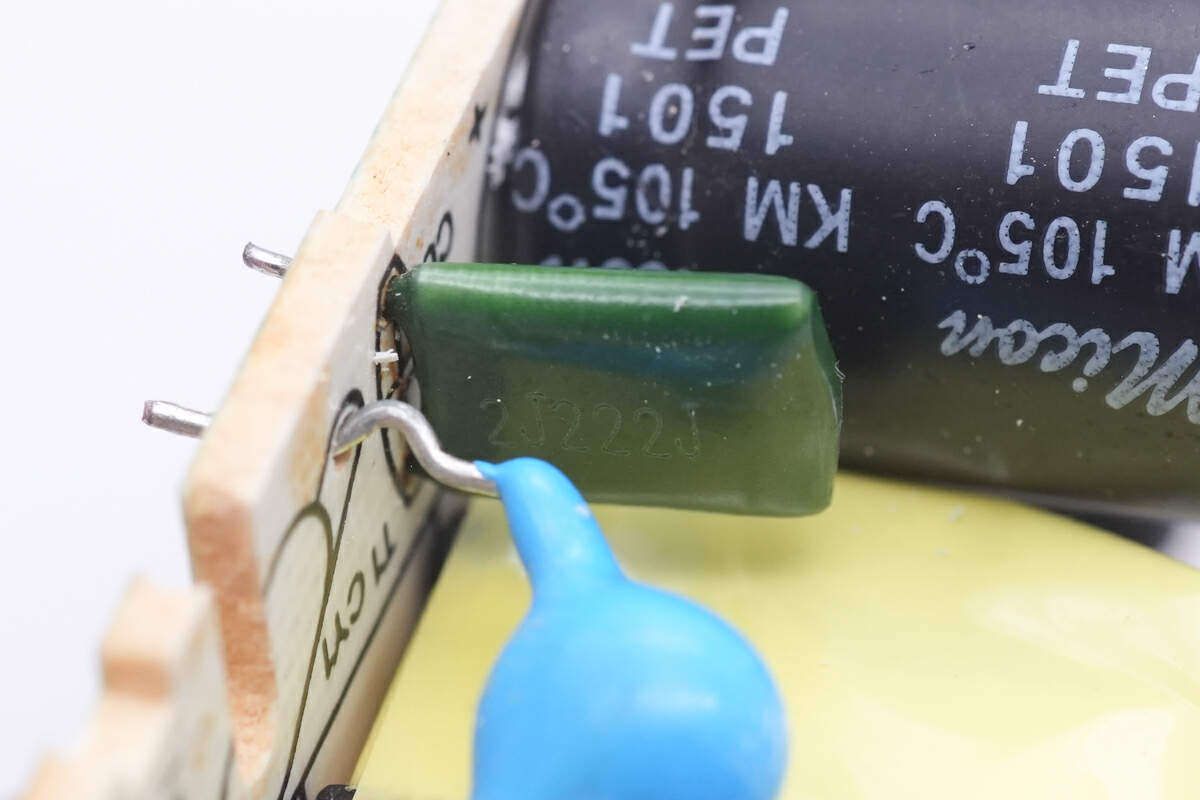

绿色涤纶电容用于RCD吸收电路。

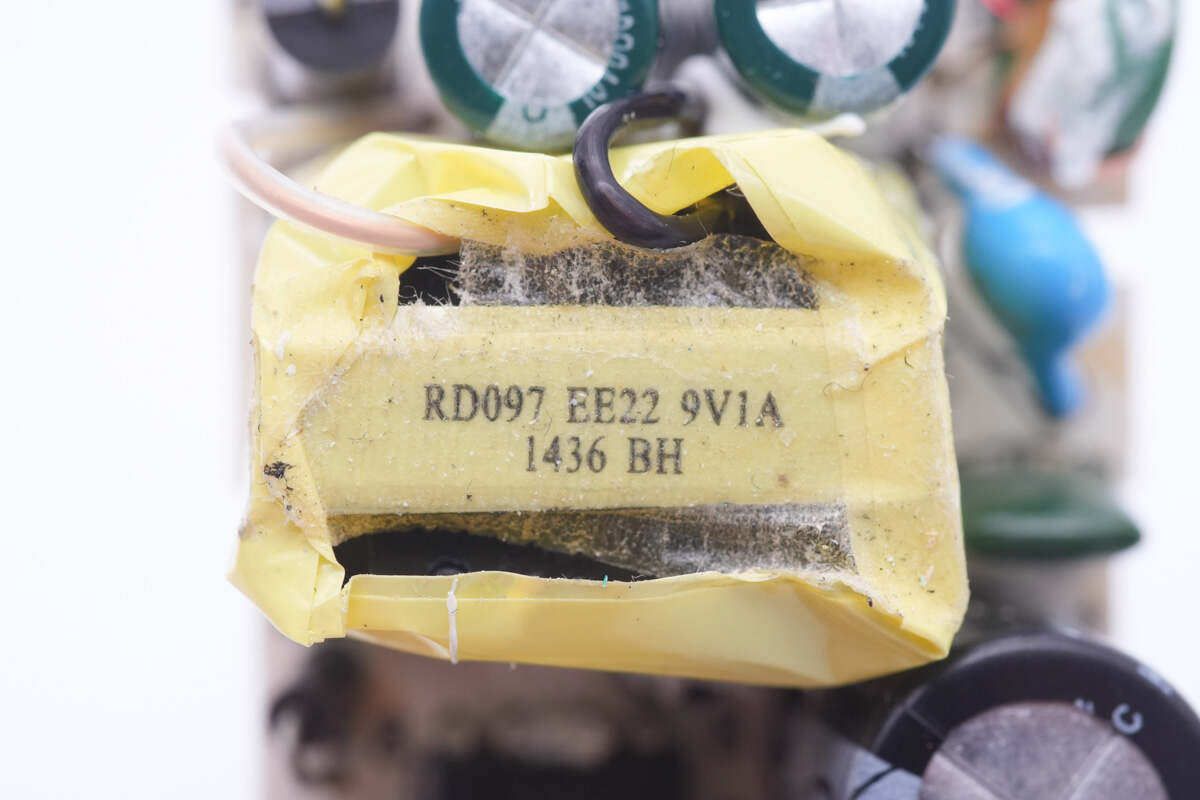

变压器缠绕胶带绝缘，次级采用多层绝缘线。

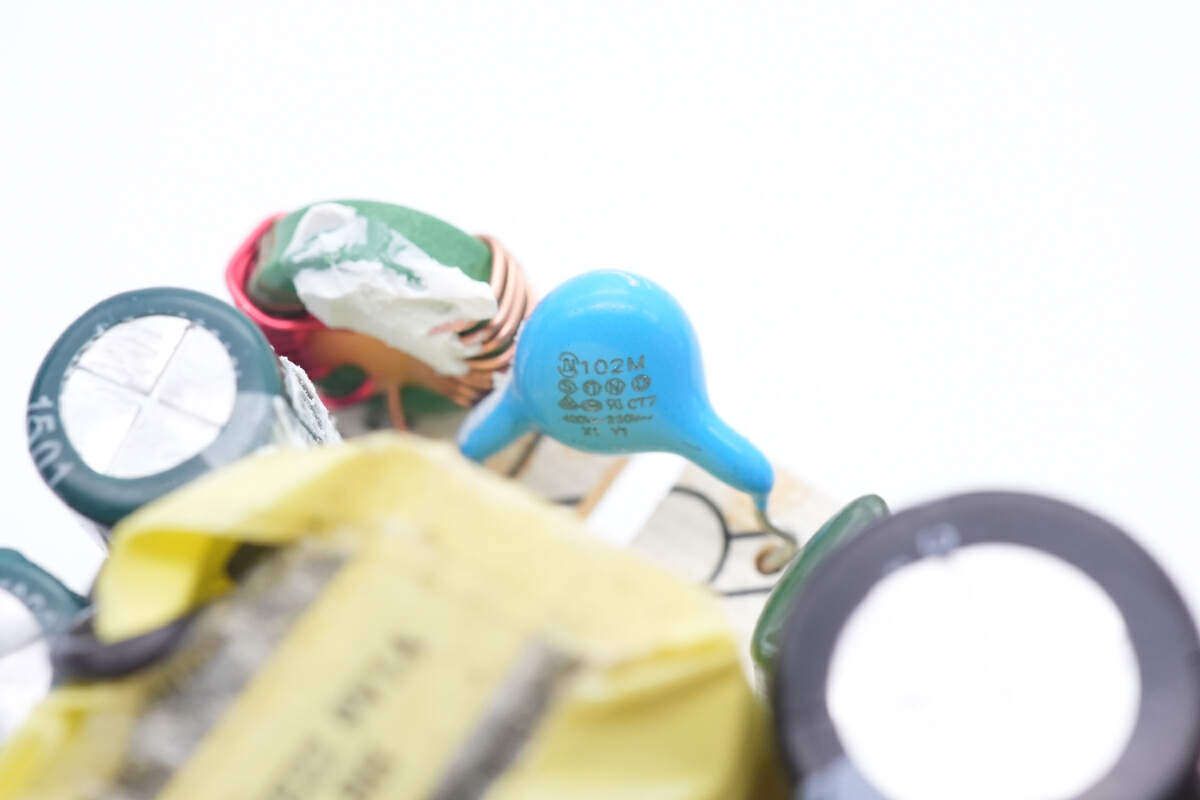

蓝色插件Y电容特写。

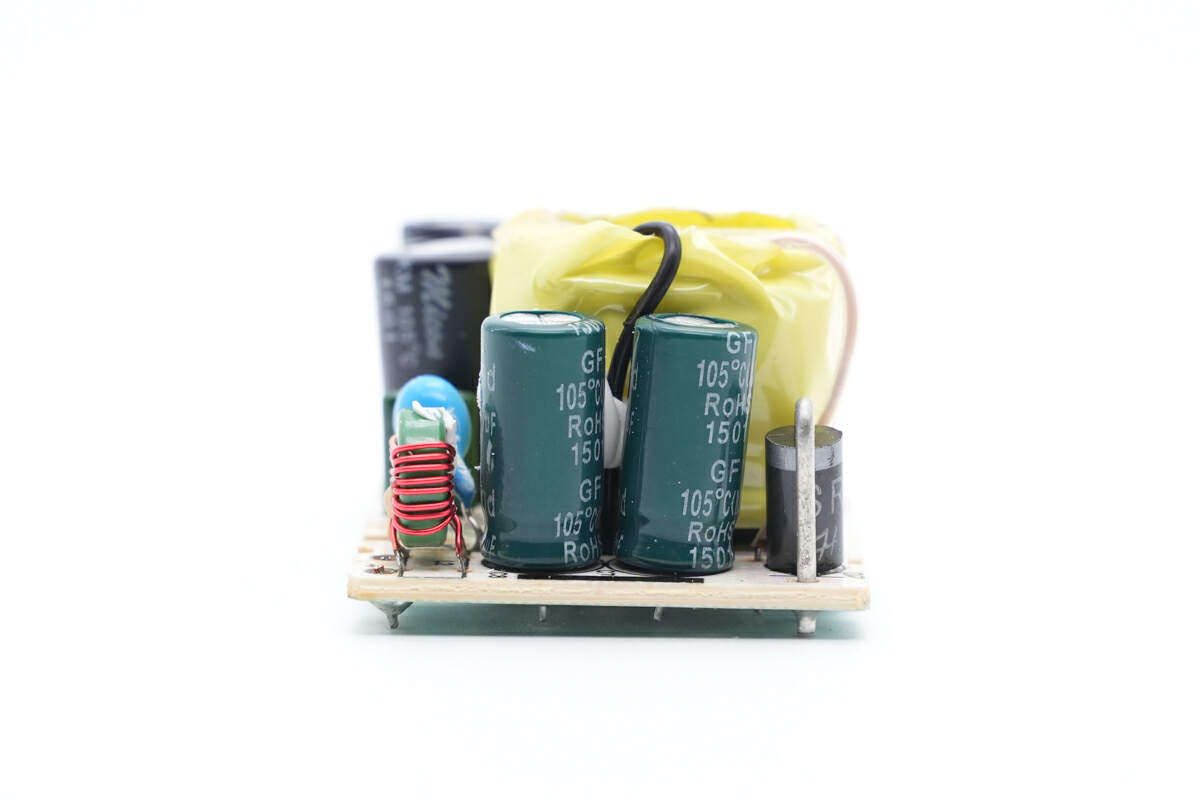

输出侧焊接滤波电感，滤波电容和整流二极管。

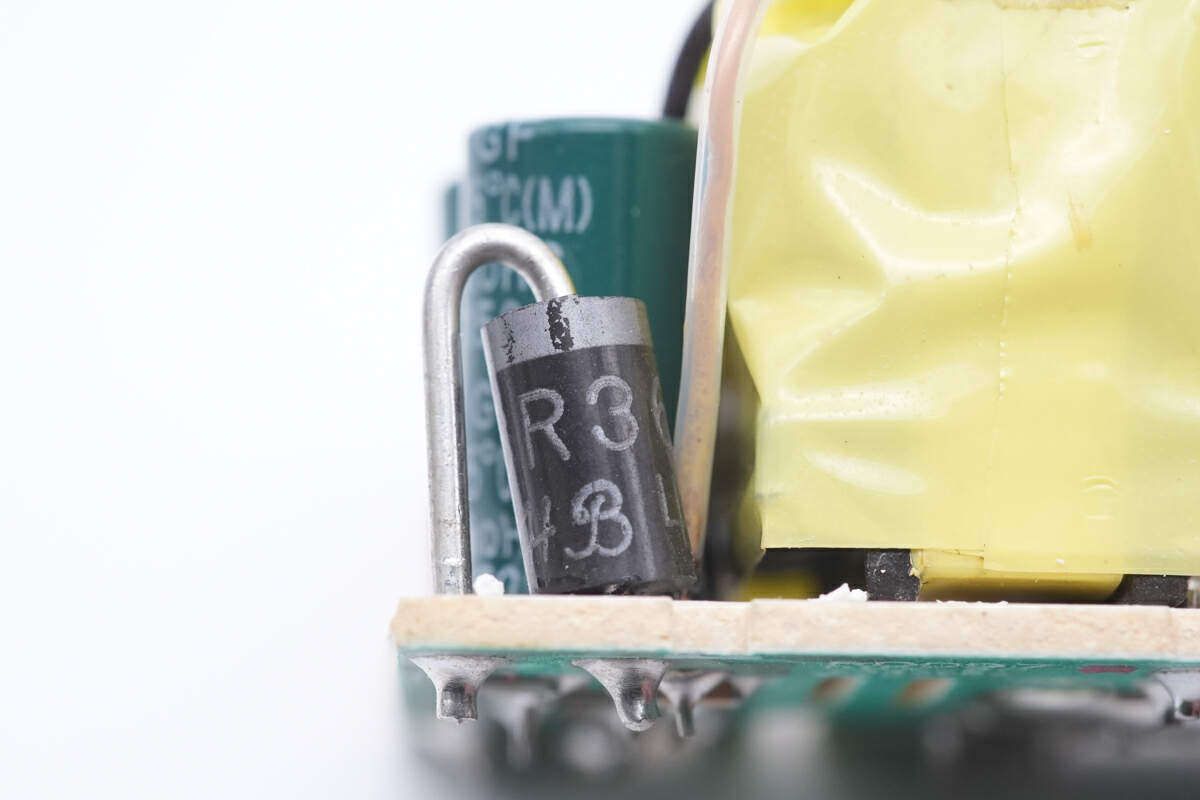

整流二极管型号SR360，是一颗3A 60V的肖特基二极管。

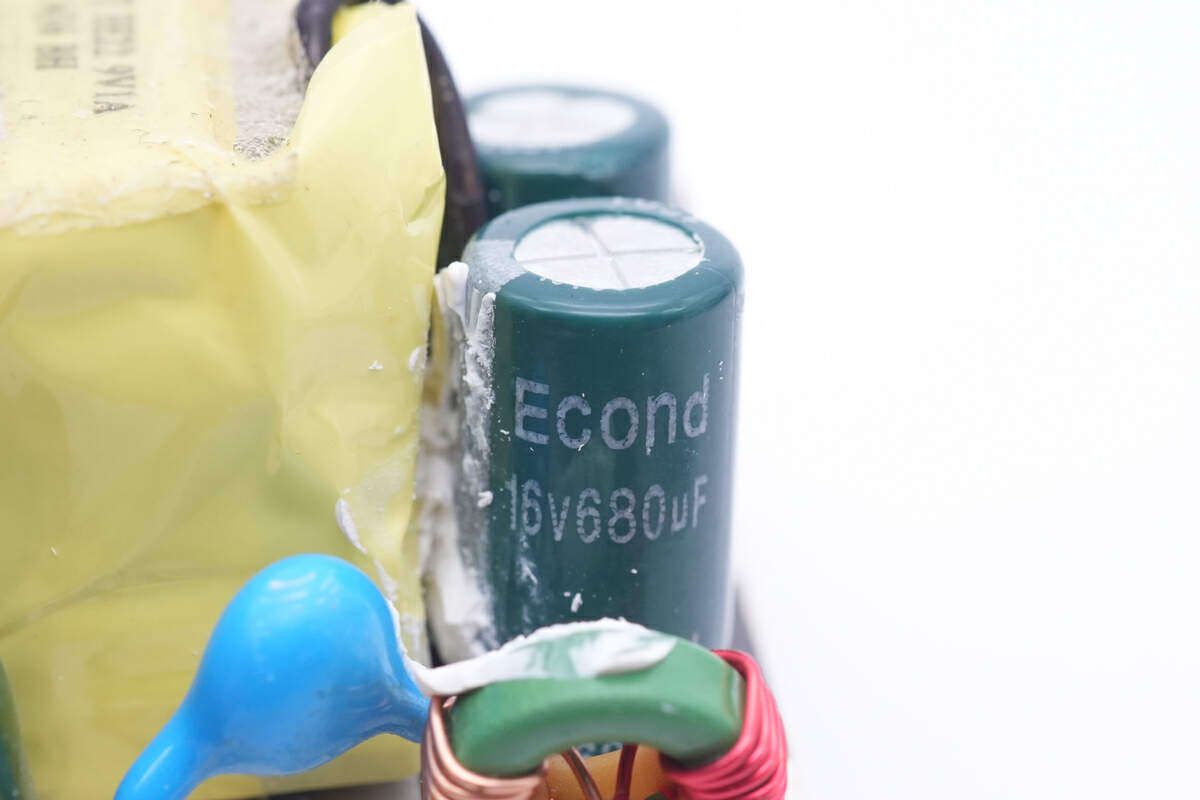

两颗输出滤波电容来自Econd米朗电子，规格为16V680μF。

输出滤波电感采用双色漆包线绕制，内部涂胶固定。
