一、静态路由介绍

前节回顾：

前一节，我给大家介绍了路由基础知识，包括：路由概念，路由表，IP，网关，直接交付和间接交付，静态路由等。

本节引入：

本节给大家讲解小规模网络下如何使用静态路由和默认路由，从基本的IP编址开始，规划路由和连通性测试。

静态路由的特性

路由算法有静态和动态之分

1、静态路由的添加和删除都需要管理员手工配置

2、静态路由无法适应网络的动态变更

3、单向的且缺乏灵活性（适合小范围）

4、默认路由：路由表找不到目标网络的路由条目时，将请求转发到默认路由接口（通向其他网段有且仅有一条路径）

5、优先级：当路由表中同时存在静态路由和默认路由的时候，静态路由的优先级最高，匹配上了立刻进行转发，如果没有匹配上静态路由，则按照默认路由进行转发。

二、案例引入

应用场景

你是你们公司的网络工程师，现在公司有一个总部和两个分支机构。其中R1为总部路由器，总部有一个网段，R2、R3为分支机构。R1通过串行线缆与分支机构相连，分支结构之间也通过串行线缆实现互联。

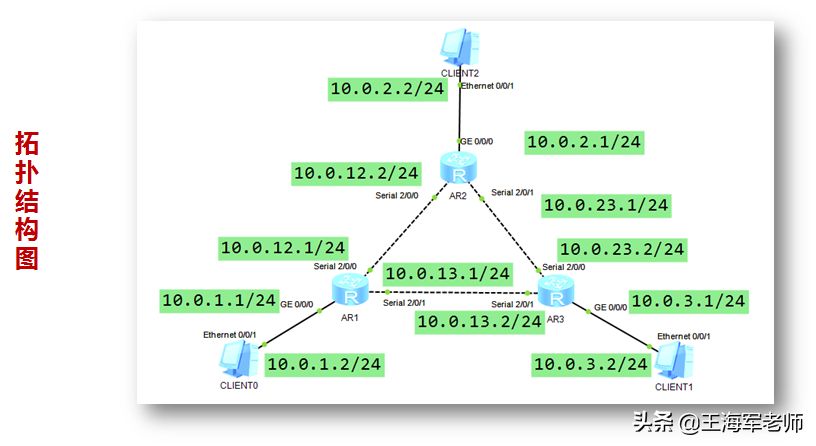

因为网络规模较小，所以采用静态路由和默认路由的方式实现网络互通。IP地址编址信息如拓扑图。

三、实验步骤

设置主机IP和网关

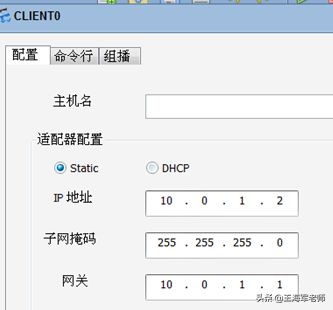

主机的网关是其所连接的路由器端口的IP，如client0 连接路由器R1的E0/0/0端口（10.0.1.1），因此client0的网关是10.0.1.1，设置如下

路由器基础配置与IP编址

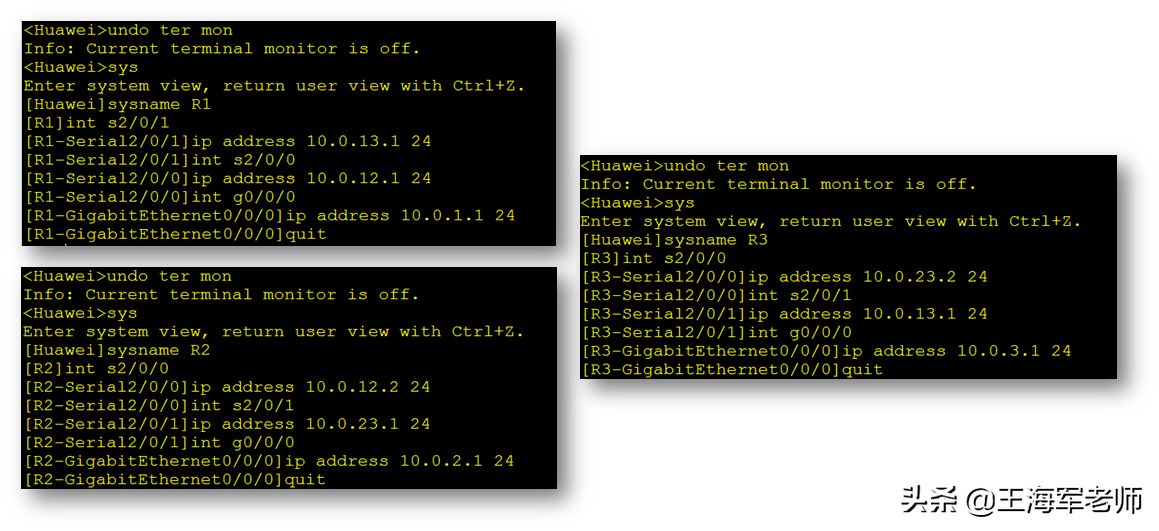

R1、R2、R3路由器基础配置与IP编址

测试路由间连通性

主机的网关就是与它相连的路由器接口的IP

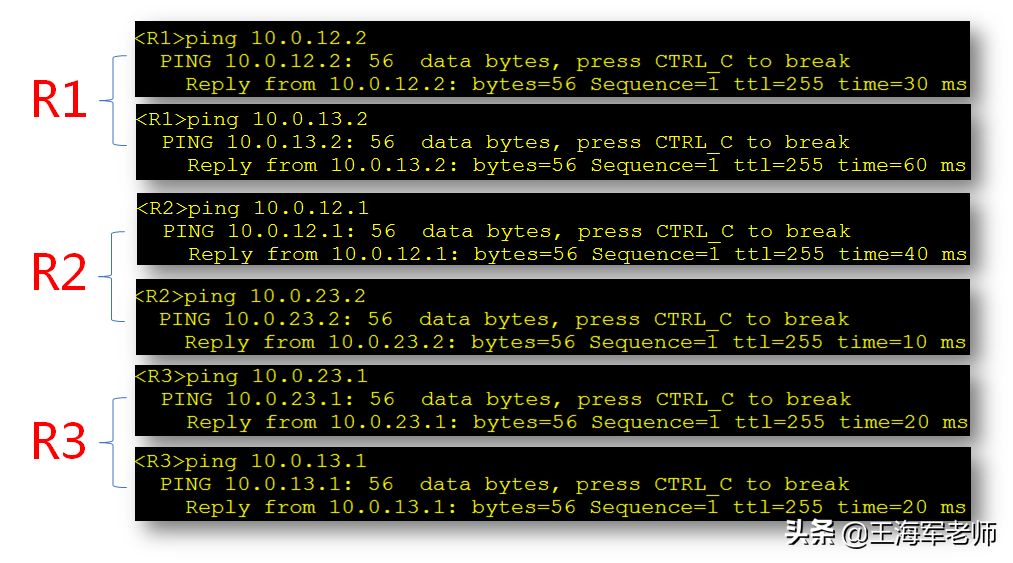

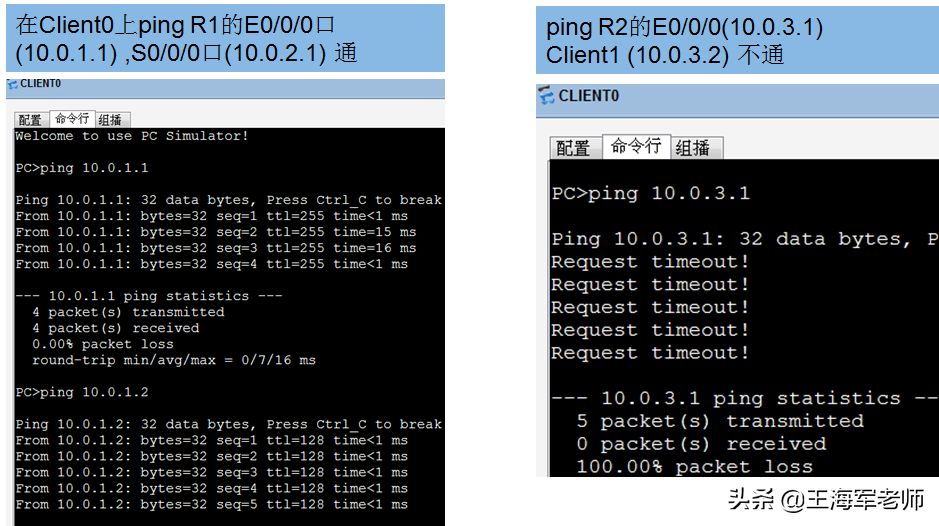

测试直连连通性

分别在R1、R2、R3路由器上ping对端路由直连接口

测试非直连网络的连通性

测试R2到目的网络10.0.13.0/24、10.0.3.0/24的连通性

此时R2如果要与网络10.0.3.0网段通讯，则需要R2上有去往该网段的路由信息，并且R3上也需要有回到R2接口IP网段的路由信息。

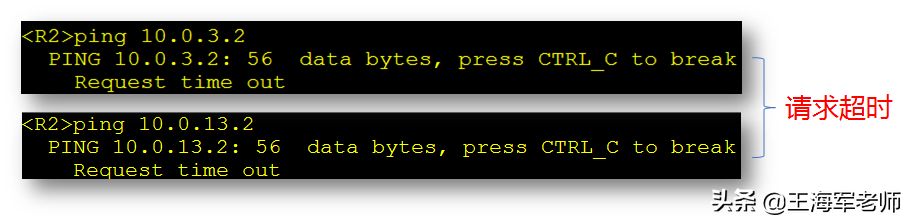

以上测试结果显示R2无法与地址10.0.3.2和10.0.13.2地址通讯。

查看路由表

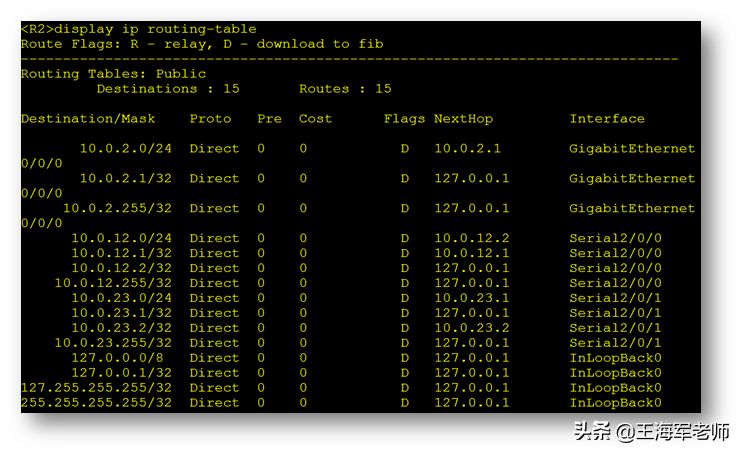

发现R2的路由表里面没有去往10.0.1.0 、10.0.3.0、10.0.13.0等网络的路由信息

同理，你也可以发现在R1的路由表里面没有去往10.0.3.0、10.0.23.0、10.0.2.0等网络的路由信息

同理，你也可以发现在R3的路由表里面没有去往10.0.1.0、10.0.12.0、10.0.2.0等网络的路由信息

需要添加到这些网络的路由项目。

规划路由

测试R2到目的网络10.0.13.0/24、10.0.3.0/24的连通性

在路由上规划路由

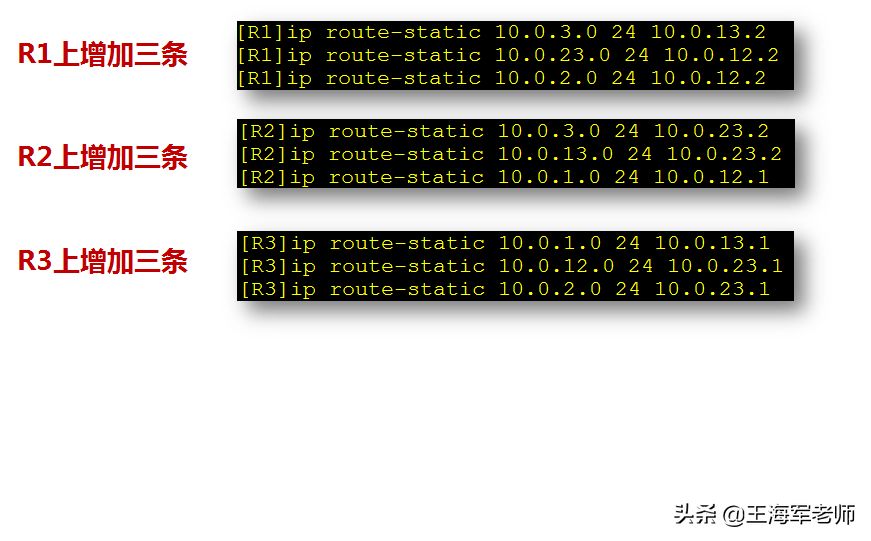

根据规划在R1 R2 R3上各配置3条静态路由 [

查看路由表并测试连通性

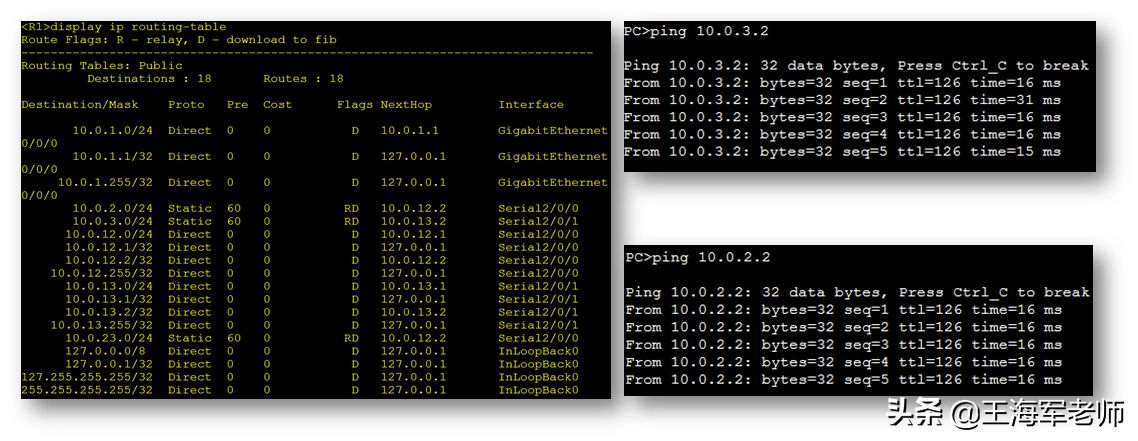

使用display ip routing-table查看路由表，在任意主机、路由器上互相ping都可以通过

使用默认（缺省）路由

测试R2到目的网络10.0.13.0/24、10.0.3.0/24的连通性

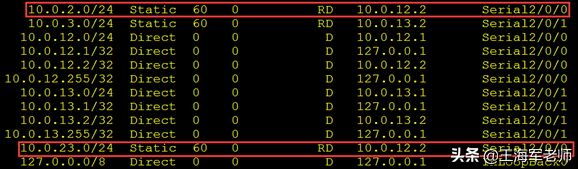

观察R1的路由表

发现到达10.0.2.0和10.0.23.0这两个目的网络的路由具有相同的下一跳10.0.12.2

可以合并为一条缺省路由

ip route-static 0.0.0.0 0.0.0.0 10.0.12.2

首先需要把这两条路由删掉

[R1]undo ip route-static 10.0.2.0 24 10.0.12.2

[R1]undo ip route-static 10.0.23.0 24 10.0.12.2

使用默认（缺省）路由

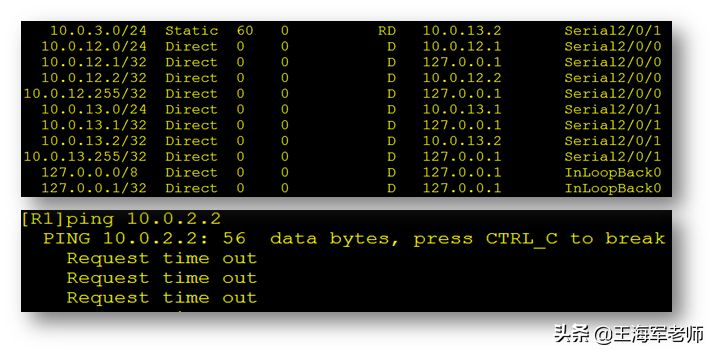

查看路由表发现已经没有了这两条，此时已经ping不通这些地址了

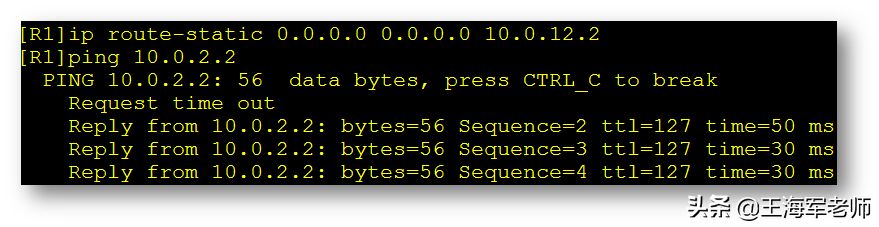

配置完成后再次测试

增加上默认路由后重新可以通了
