一、路由器线头排到顺序

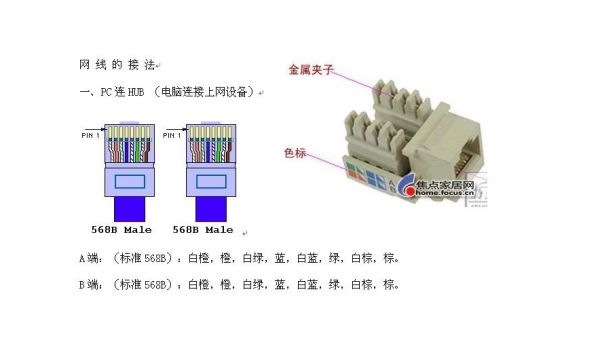

路由器和电脑间的网线连接要用交叉线,即一头用568B,一头用568A的接法。理由如下: 网线常见接法有两种,一是交叉线,一是平行(直通)线, 交叉线的做法是:一头采用568A标准,一头采用568B标准; 交叉线互连的适用场合是对等网连接如: 1.电脑←—→电脑() 2.集线器←—→集线器 3.交换机←—→交换机 平行(直通)线的做法是:两头同为568A标准或568B标准,(一般是568B标准平行(直通)线的做法); 平行(直通)线互连的使用场合如: 1.电脑←—→ADSL猫 2. ADSL猫←—→ADSL路由器的WAN口 3.电脑←—→ADSL路由器的 LAN口 4. 电脑←—→集线器或交换机 故问题的情况应该用平行(直通)线连接。 相关知识: 网线头568A标准的排线顺序:白绿,绿,白橙,蓝,白蓝,橙,白棕,棕, 网线头568B标准的排线顺序:白橙,橙,白绿,蓝,白蓝,绿,白棕,棕, 如图: 二者差别:白橙色线与白绿色线交换位置,绿色线与橙色线交换位置。 平行(直通)线的接法如下: 交叉线的接法如下:
二、网线的线序怎么排
网线的线序排法制作如下:

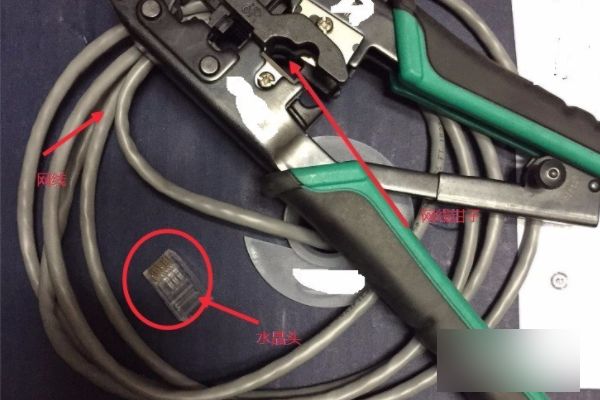

需要工具:网线、网线钳子、水晶头。
1、首先我们找到一根合适的网线,根据要连接到家里那个房间的距离,同时要保证各个拐角增加的网线长度,可以多留一点长度,不能短了,否则你做的网线就会浪费了,长一点可以圈起来放着。

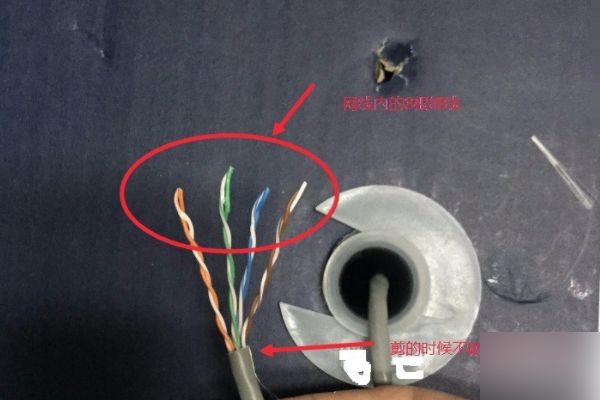

2、然后我们将网线的一头用剪刀等吧网线的外面塑料壳去掉,只保留里面的细线。在去掉外面的塑料外壳时,不能将里面的细线剪断了,一定要仔细点。

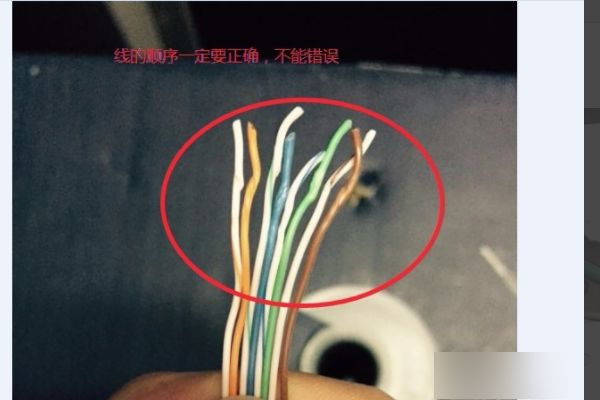

3、将里面的细线进行排序,细线一共有8根,每2根是一组。这里是要重点记住的,这8根细线的排列顺序一定要按照照片中的顺序来,不然会无法连接上的。从左到右是,半橙色、橙色、半绿色、蓝色、半蓝色、绿色、半棕色、棕色。

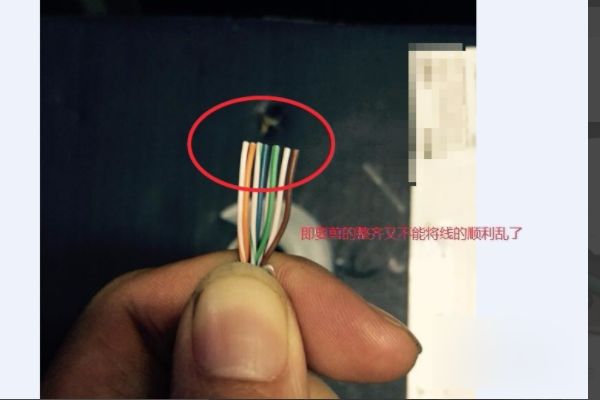

4、排好顺序后,将网线的细线剪齐了。留下的长度要以能够进入水晶头、网线的外壳塑料稍微进入水晶头一点为最好。不要留的太长了,不然卡不住,在使用时间长了,会松了,造成网线不通。

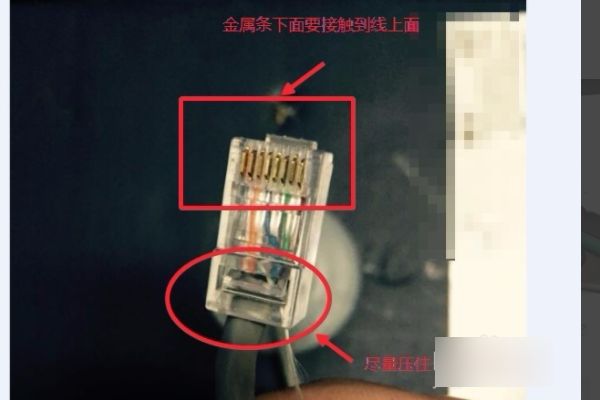

5、将剪好的网线仔细的放到水晶头里面去,放的时候水晶头的不带卡条的朝下、金属的那一面朝上。放到水晶头后,要看看细线是不是都在水晶头的金属的下面了,如果不到的话会压不到。

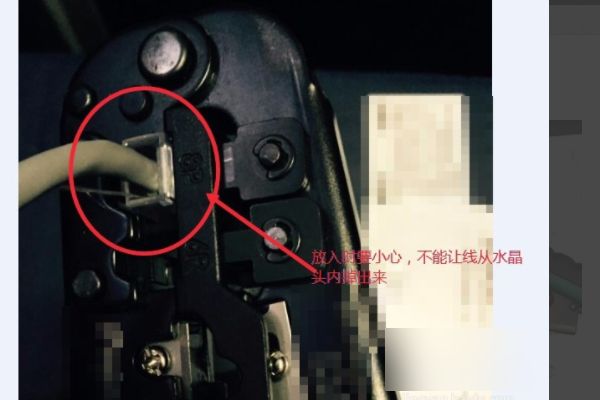

6、用网线钳子将带网线的水晶头压下去,压到差不多压不动为止。不要压偏了,也不要在压的时候让网线调出来。

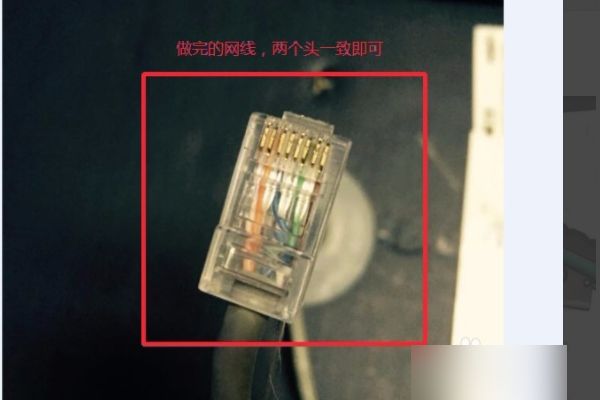

7、做完一头后,做网线的另一头。做的方法和线序是一样的。这里提醒一下,要是记不住网线的线序了,可以将两个网线头的排序一致就可以了,但是尽量要使用正确的网线网序。
三、路由器与猫的网线排序
路由器与猫的网线排序使用普通网线即可,其线序为568B标准:白橙,橙,白绿,蓝,白蓝,绿,白棕,棕。
普通网线做法如下:
1、网线有两种做法,一种是交叉线,一种是平行(直通)线
2、交叉线的做法是:一头采用568A标准,一头采用568B标准
3、平行(直通)线的做法是:两头同为568A标准或568B标准,(一般用到的都是568B平行(直通)线的做法)
4、网线两种标准:
568A标准:白绿,绿,白橙,蓝,白蓝,橙,白棕,棕
568B标准:白橙,橙,白绿,蓝,白蓝,绿,白棕,棕
5、上面两种不管是交叉线还是直连线使用的都是1、2、3、6这四芯(白绿、绿和白橙、橙这两对绞线)。
