一、3个思科路由器怎么连接
3个思科路由器连接方法:设置2级路由。
【路由器1设置拨号】

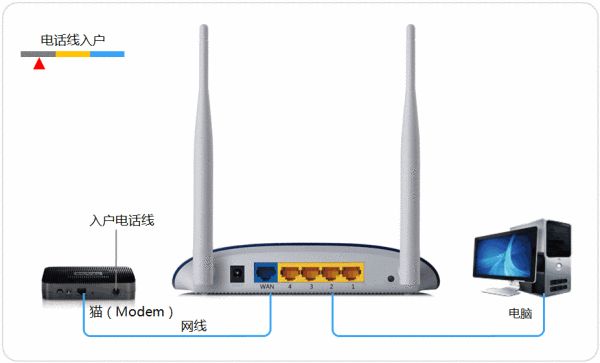

【家庭网络环境布线】:
1、有猫(modem):猫(modem)----路由器wan口;路由器lan口----电脑。
2、没有猫(modem):网线----路由器wan口;路由器lan口----电脑。
【电脑进入路由器】:
1、电脑ip、dns设置自动获取。
2、打开浏览器,在地址栏输入192.168.1.1(一般路由器地址是这个或者查看路由器背面的登录信息)进路由-输入用户名,密码 ,(默认一般是admin)。
【设置路由器拨号】:
1、在【设置向导】里,选择【PPPoE拨号】(有些是ADSL拨号)这一项,按提示步骤输入上网的用户名和密码,保存。

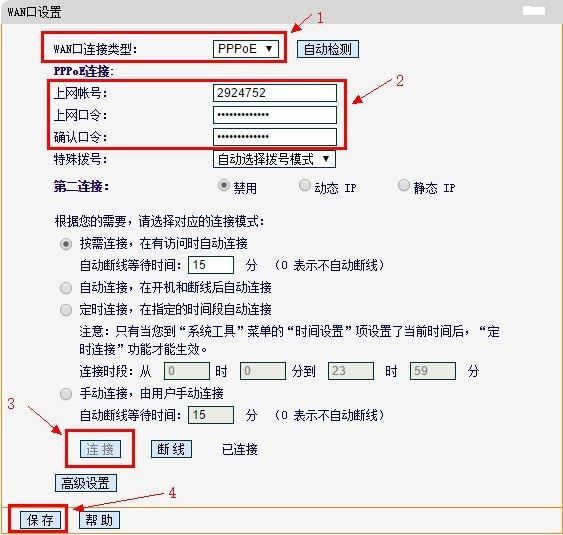

2、在【网络参数】--【WAN设置】里,选【正常模式】,在【连接】的三个选项,选择【PPPoE拨号】这一项。下面就是选择【自动连接】,保存,退出。
【路由器2和路由器1设置】:设置2级路由。

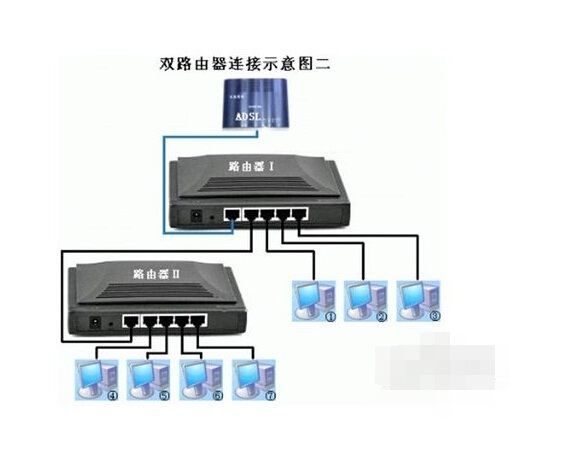

一、两台路由器连接方法
1、有猫(modem):猫(modem)----路由器1wan口;路由器1lan口----路由器2wan口;路由器2lan口----电脑。
2、没有猫(modem):网线----路由器1wan口;路由器1lan口----路由器2wan口;路由器2lan口----电脑。
二、设置方法
设置前,请断开第2路由器wan口网线,等设置完成后在插上。
1、设置第2台路由器ip段。
①、lan口设置,如果你有多个路由器,而且是第2台路由器,为了避免冲突(路由器1lan口IP:192.168.1.1),可以将此IP改为其它。比如修改为:192.168.2.1
在重启路由器,进入路由器的地址是:192.168.2.1了。
2、设置第二台路由器上网方法。
①、查看第1台路由器下连接的电脑的ip详细信息。(win+r--输入,cmd--输入:ipconfig /all [记住:ip,掩码,网关,dns])
②、在第2台路由器上设置,在【设置向导】选择【静态ip】。输入第1台路由器不用的ip,其他的:掩码,网关,dns设置一样。
③、设置好后重启路由器。
3、重启路由器后,设置已完成,重新接回路由器2WAN口的线,即可使路由器2正常联网。
【路由器3和路由器2设置】:设置2级路由,方法同【路由器2和路由器1设置】。
二、本人有一台思科1921路由器
全部命令皆在全局模式下输入 即Router(config)#
第一步 启用虚拟专用拨号网(可以直接复制)
vpdn enable
vpdn-group abc
request-dialin
protocol l2tp
exit
exit
第二步 配置逻辑连接(逻辑拨号)
interface Dialer1
mtu 1500 ————mtu值可以自己根据自己的需要改通常是1492
ip address negotiated
ip nat outside
ip virtual-reassembly in
encapsulation ppp
dialer pool 1
dialer-group 1
ppp authentication pap callin
ppp chap hostname 123456 ————chap加密方式的账号 如果不是输不输入无所谓
ppp chap password 0 123456 ————chap加密方式的密码 如果不是输不输入无所谓
ppp pap sent-username 123456 password 0 123456 ————pap加密方式的账号密码 一般都是这个方式
ppp ipcp dns request
no shutdown
exit
第三步
interface GigabitEthernet0/0 ————接口名称命令,我的是千兆以太网接口,有的是快速以太网则名称不同具体可以特权模式下 即router#sh run 自己去找到复制
no ip address
ip nat outside
ip virtual-reassembly in
ip tcp adjust-mss 1440
duplex auto
speed auto
pppoe enable group global
pppoe-client dial-pool-number 1
no shutdown
exit
第四步
interface GigabitEthernet0/1
ip address 192.168.0.1 255.255.255.0 ————定义0/1接口的地址和子网掩码
ip nat inside
ip virtual-reassembly in
duplex auto
speed auto
no shutdown
exit
第五步
ip nat inside source list 1 interface Dialer1 overload ————这里表示拨号列表1的ip到逻辑拨号ip的多路复用nat转换
ip route 0.0.0.0 0.0.0.0 Dialer1
dialer-list 1 protocol ip permit
access-list 1 permit 192.168.0.0 0.0.0.255
第六步
ip dns server
service dhcp
ip dhcp excluded-address 192.168.0.1
ip dhcp pool abc
network 192.168.0.0 255.255.255.0
default-router 192.168.0.1
dns-server 8.8.8.8
import all
exit
2018年11月29日08:47:44 这是我打的当前时间戳。我是1921k9路由器 操作系统ios是:
Cisco IOS Software, C1900 Software (C1900-UNIVERSALK9-M), Version 15.8(3)M0a, RE
LEASE SOFTWARE (fc2)
System image file is "usbflash0:c1900-universalk9-mz.SPA.158-3.M0a.bin"
rom版本:
ROM: System Bootstrap, Version 15.0(1r)M16, RELEASE SOFTWARE (fc1)
许可证授权是:
ipbase ipbasek9 Permanent ipbasek9
security securityk9 Permanent securityk9
data datak9 Permanent datak9
可以特权模式下sh run
sh ver
查看
