今天整理了一下静态路由的知识，跟大家分享一下

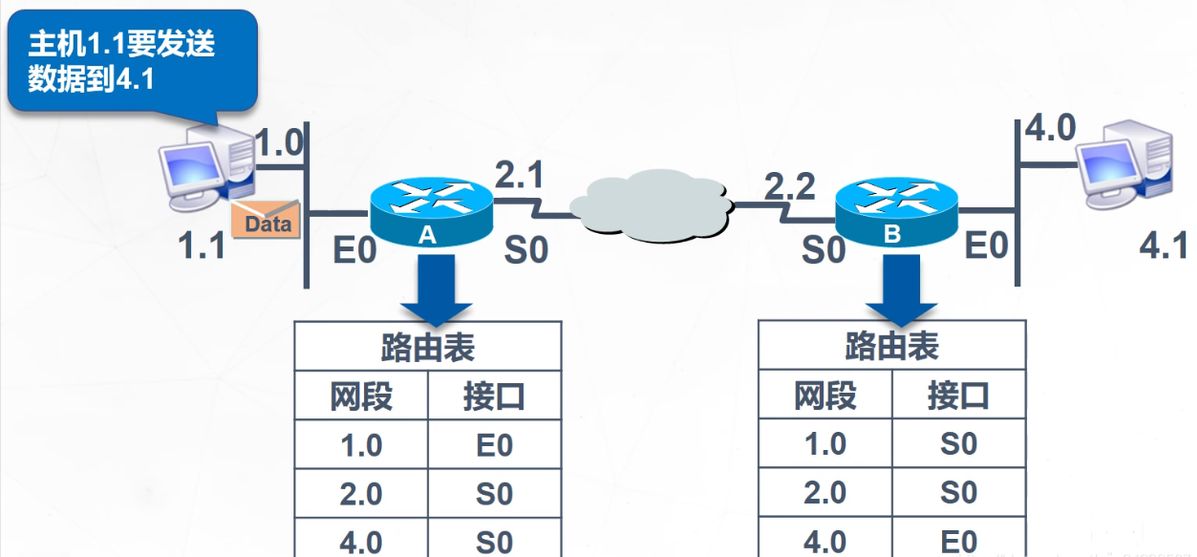

一、路由器的工作原理

路由：从源主机到目标主机的转发过程

路由器是根据路由表转发数据

二、路由表的形成

1、路由表

路由器中维护的路由条目的集合

路由器根据路由表做路径选择

路由表

网段 接口

192.168.1.0/24 f0/0

10.0.0. f0/0

2、路由表的形成

直连网段

本地接口配置IP地址和子网掩码，端口开启状态，形成直连路由

非直连路由

不是本地接口配置IP地址和子网掩码，端口开启状态，形成直连路由

对于非直连路由的学习有两种方式

管理员手动添加——静态路由

路由器通过路由协议自动学习——动态路由

（对于非直连网段，需要静态路由或者静态路由，将网段添加到路由表中）

三、静态路由

静态路由由管理员手工配置的，是单向的，拓扑关系缺乏灵活性

优点：配置灵活，管理员手工配置，节省链路开销。

缺点：当拓扑发生改变时，需要管理员去每台路由器上修改路由配置。

静态路由协议只能小规模的企业网络，大型企业网络用的是动态路由协议。

建议五条以内的非直连路由用静态路由协议，五条以上的用动态路由协议。

下一跳

指的是路由数据转发方向的下一台路由

1、路由指明方向有两张方法

1）指明该条路由本地路由器出接口

2）指明该条路由下一条入接口

2、静态路由的命令

ip route-static 目的网段 子网掩码 下一条入口IP

3、静态路由的配置

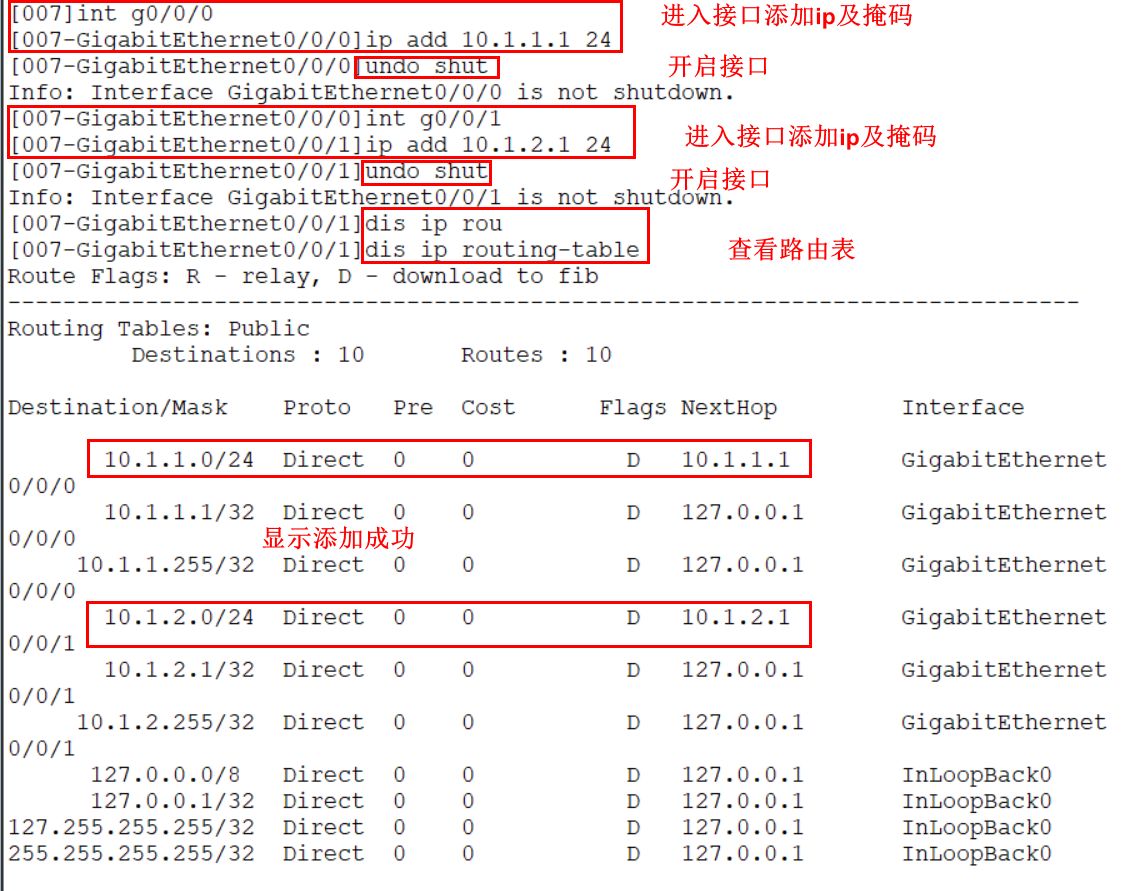

1）实验代码

[]int g0/0/0 //进入接口g0/0/0

[]undo shutdown //开启接口g0/0/0

[]ip add 10.1.1.1 24 //给接口g0/0/0配置网关IP地址及子网掩码长度

[]int g0/0/1 //进入接口g0/0/1

[]undo shutdown //开启接口g0/0/1

[]ip add 10.1.2.1 24 //给接口g0/0/1配置网关IP地址及子网掩码长度

[]display ip routing-table //查看路由表，此时应该有R1路由器直连的两条路由

[]ip route-static 10.1.3.0 24 10.1.2.2 //配置到目的网段10.1.3.0的静态路由

[]ip route-static 10.1.4.0 24 10.1.2.2 //配置到目的网段10.1.4.0的静态路由

[]display ip routing-table //查看路由表，此时路由表里应该有四条路由

2）注意事项

各路由转发的方向

查看需要配置总共有几条路由路径

每个路由器的非直连路由有几条

实验过程

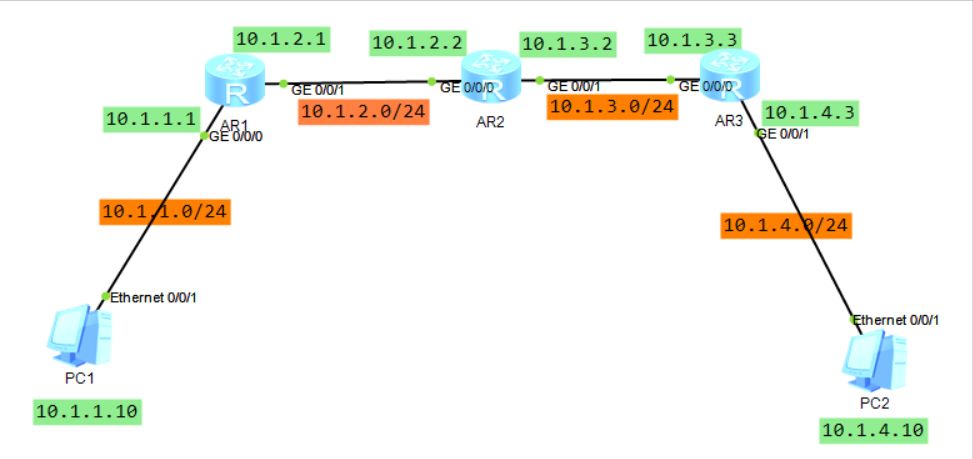

准备三台路由器和两台主机

分别配置交换机，因为代码一致只是逻辑不一致所以就只写一套代码了

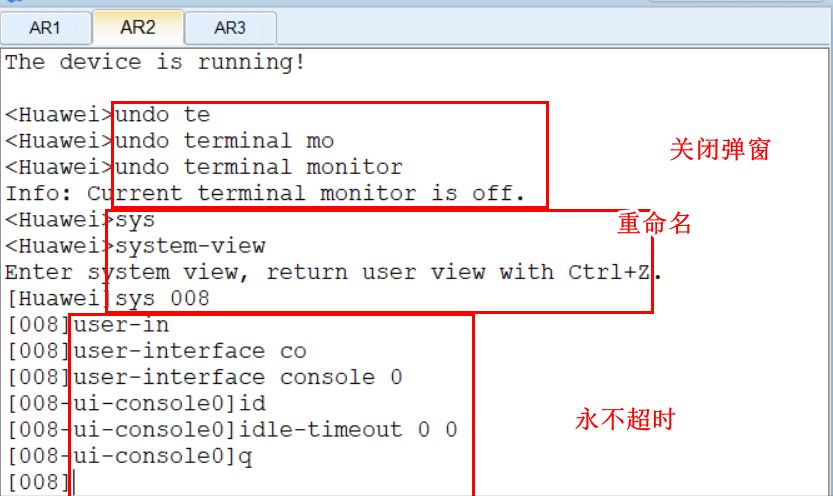

三条必打命令

对接口进行定义

添加非直线连接

对三台路由器分别配置。

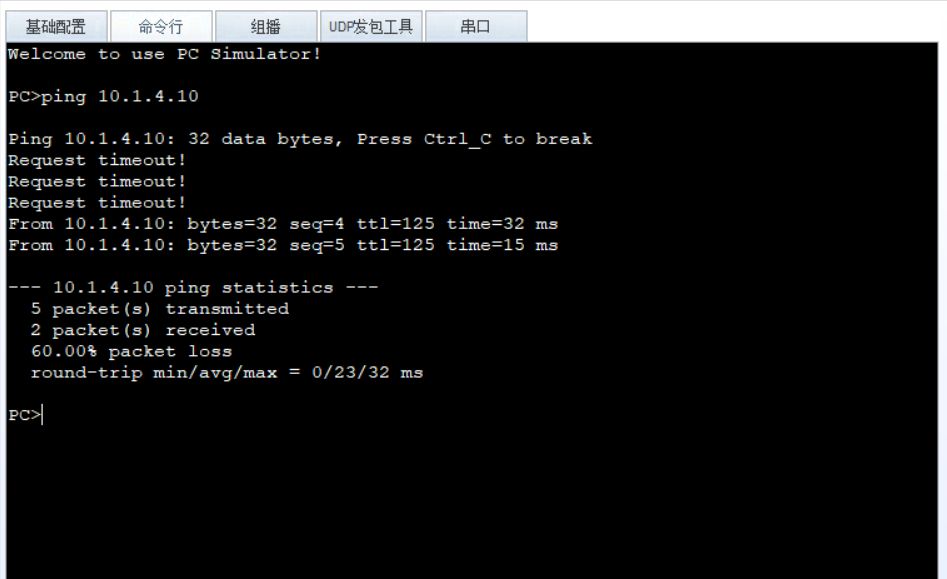

ping测试

四、选取最优路由的标准

1、子网掩码长度最长的最优先匹配

2、选取路由协议中优先级最小的最优先匹配

DIRECT：0

OSPF：10

IS-IS：15

STATIV：60

RIP: 100

OSPF ASE: 150

OSPF NSSA: 150

IBGP: 256

EBGP: 256

3、相同路由协议的情况下，选取metric值最小的最优先匹配。

每种协议metric值定义的都不相同，静态路由和路由优先级有关，这个是人为

指定的，RIP协议和跳数有关，跳数越小越优先, 0SPF协议和带宽有关，带宽

最大最优先。metric是用来判定链路质量优劣的。

五、默认路由

默认路由是静态路由的一种特殊形式，它属于静态路由中的一种。

条件：只能在末梢/末节网络中使用。

静态路由协议只能小规模的企业网络。

大型企业网络用的是动态路由协议。

作用：当路由器在路由表中找不到目标网络的路由条目时，路由器吧请求转发到默认路由接口。

表现形式是：0.0.0.0/0

补充

1、浮动路由

指的是配置两条静态路由，默认选取链路质量优(带宽大的)作为主路径，当主路径出现故障时，由带宽较小的备份路由顶替，保持网络的不中断。

2、动态路由协议

IGP（内部网关型路由协议），分为距离矢量型（RIP）和链路状态型（ODPF）

3、局域网使用

EGP（外部网关型路由协议），BGPV4

4、广域网使用

静态路由配置实验

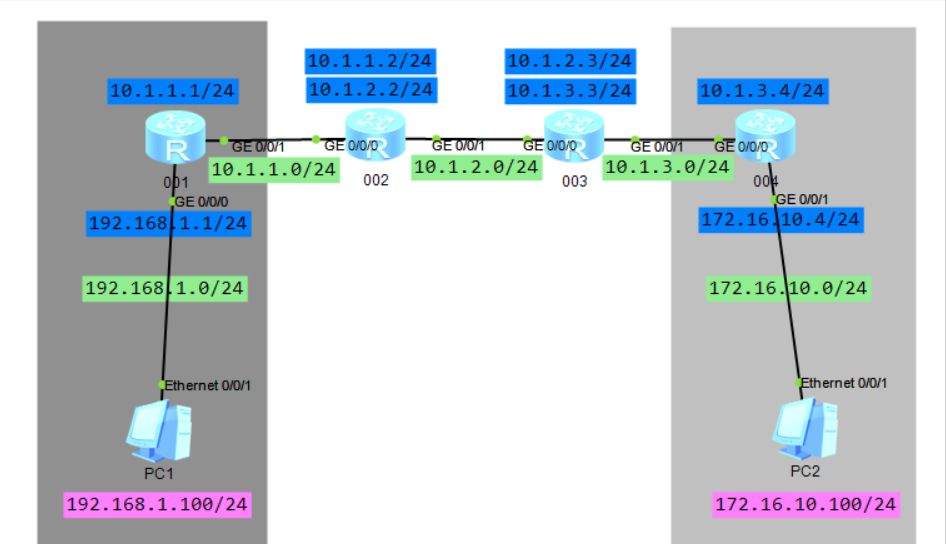

1)准备四台路由器和两台PC机

2)主要代码

[]int g0/0/0 //进入接口g0/0/0

[]undo shutdown //开启接口g0/0/0

[]ip add 10.1.1.1 24 //给接口g0/0/0配置网关IP地址及子网掩码长度

[]int g0/0/1 //进入接口g0/0/1

[]undo shutdown //开启接口g0/0/1

[]ip add 10.1.2.1 24 //给接口g0/0/1配置网关IP地址及子网掩码长度

[]ip route-static 0.0.0.0 0.0.0.0 10.1.2.2 //添加默认路由ip0.0.0.0及子网掩码0.0.0.0 下一条网关10.1.2.2

3)实验步骤

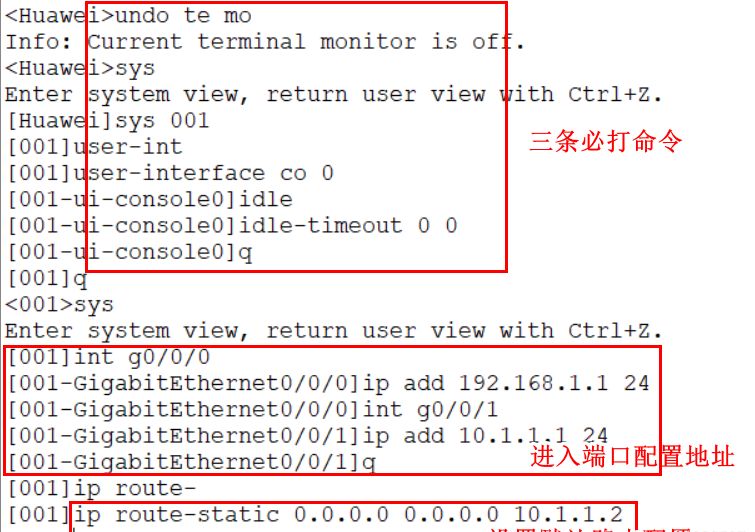

001路由器的设置

002路由器的设置

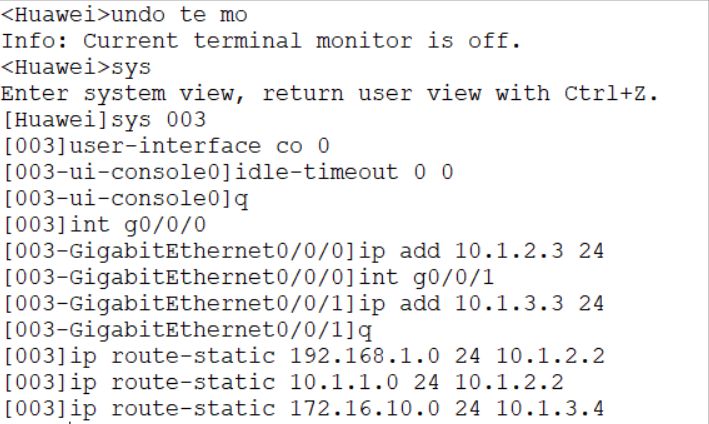

003路由器的设置

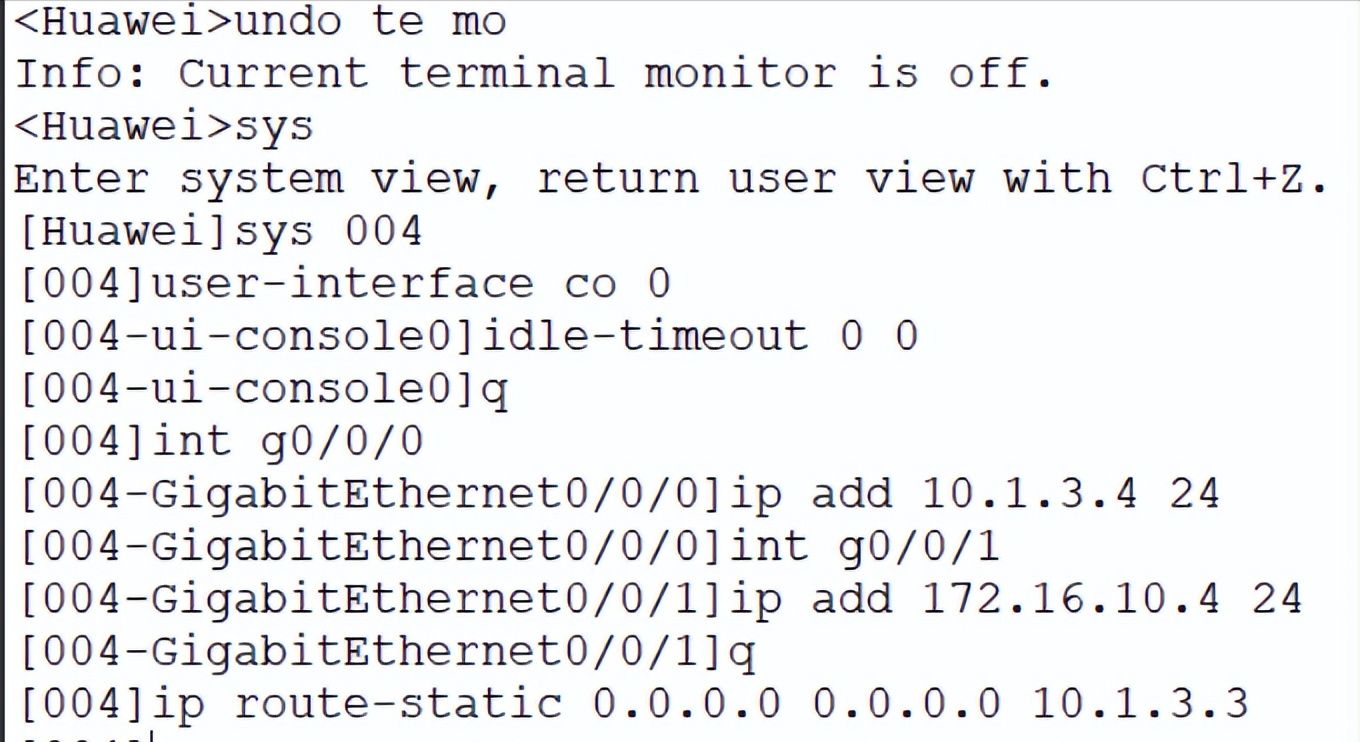

004路由器的设置

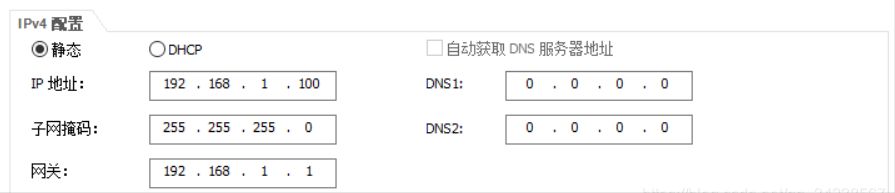

PC机的设置

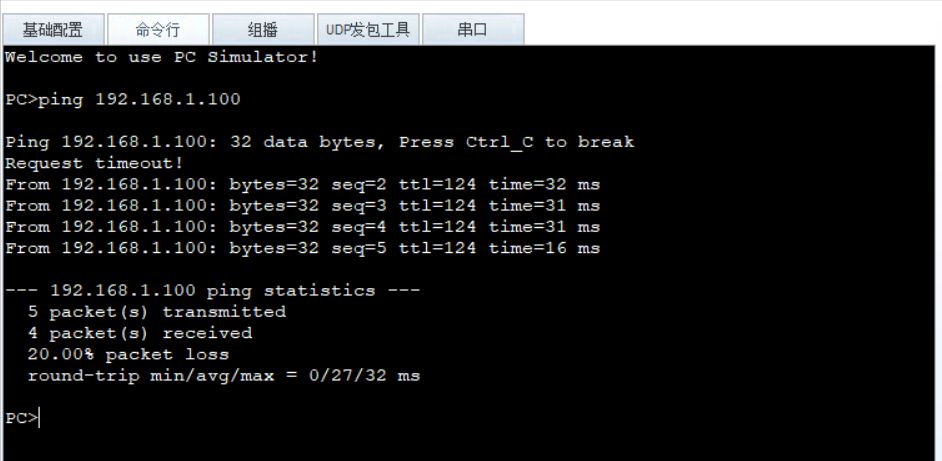

4)测试
